4G低功耗摄像头整体方案原理图示

随着互联网发展，产品也出现了多样化，满足大家的各种各样的需求，也许，安防行业，一直大家都忽略了工业类客户的需求，工业类的客户，如果单独是开发一套摄像头，因为量不大，但是投入成本又太高，专业化也是值得考究的，一句话，专业的认，做专业的事情，才能发挥他的极致。
合方圆专注于低功耗互联网行业多年，从芯片应运而生开始，作为低功耗的鼻祖，合方圆的研发团队，核心部件设计，到现在，无论2G,还是4G,包括整机成品，合方圆的低功耗确实在行业里面是遥遥领先的。
合方圆团队，了解到最近推出的一款能触发拍照，定时上传图片，数据，录像的4G低功耗摄像头。
整套方案的图示，留有一个URAT口跟外部单片机通讯，支持电池供电，具备太阳能充电板，电压在3.8-4.2之间

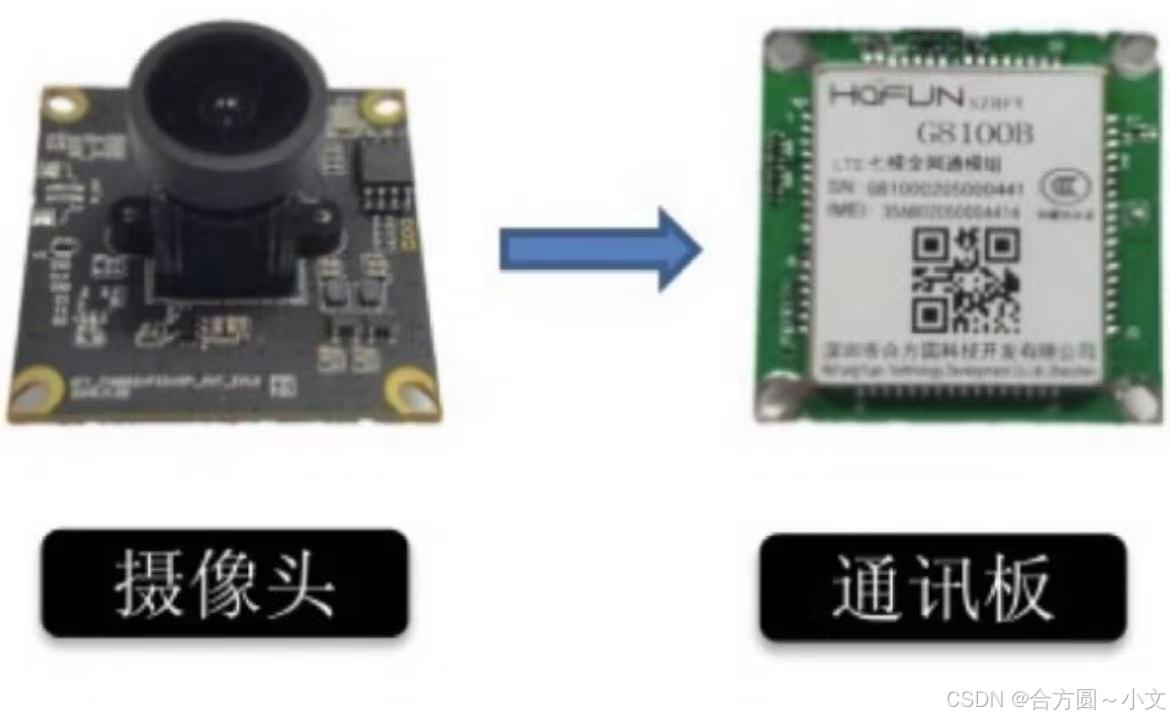

4G低功耗摄像头整体方案原理图示
通常的工作流程如下：
1、CAM_4G38 模块和视频信号处理板的电源，可由嵌入式系统主板控制打开、关断；
2、视频信号处理板的电源可由 CAM_4G38 模块控制打开、关断；
3、当有数据需要上报或抓拍图片时，嵌入式系统主板唤醒 CAM_4G38 模组，发指令到CAM_4G38 模组，数据上报结束或图片抓拍完成，CAM_4G38 模块进入低功耗休眠状
态；
4、当 CAM_4G38 模块接到指令，需要抓拍图片或拍摄视频时，CAM_4G38 模块会先打开视频信号处理板的电源开关，待视频信号处理板上电完成后，发送指令让视频信号
处理板执行相应的操作，要求上电到进入拍照到清晰照片的时间不超过 1 秒；
5、当视频信号处理板不需要工作时，CAM_4G38 模块会关闭视频信号处理板的电源开
关，以降低产品功耗。
