第三讲 关系模型之基本概念
1、关系模型概述
(1)关系模型的提出
- 最早由E.F.Codd在1970年提出
- 是从表(Table)及表的处理方式中抽象出来的,是在对传统表及其操作进行数学化严格定义基础上,引入集合理论与逻辑学理论提出的
- 是数据库的三大经典数据模型之一,也是现在大多数商品化数据库系统所仍然使用的数据模型
- 标准的数据库语言(SQL语言)是建立在关系模型基础之上的,数据库领域的众多理论也都是建立在关系模型基础之上的
(2)关系模型研究什么
- 形象的说,一个关系(relation)就是一个Table
- 关系模型就是处理Table的,它由三个部分组成:
-
- 描述DB各种数据的基本结构形式(Table/Relation)

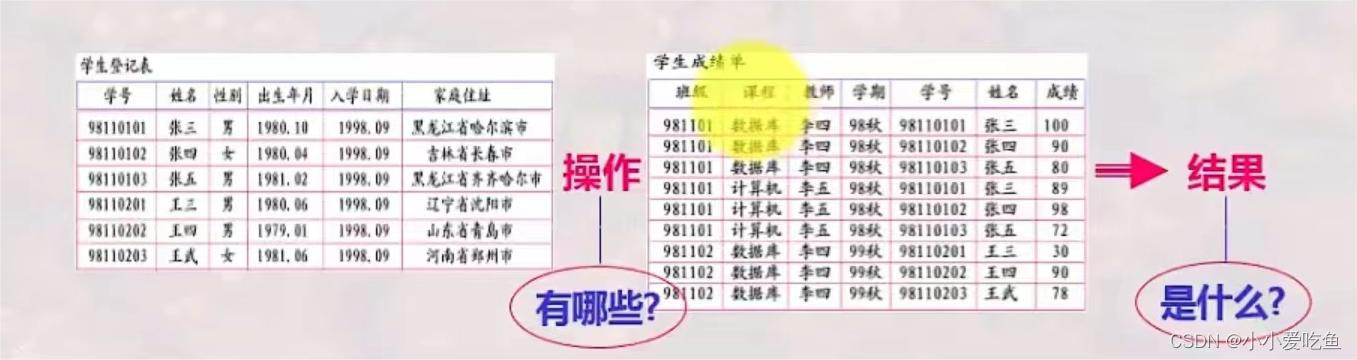

- 描述Table与Table之间所可能发生的各种操作(关系运算)
- 描述这些操作所应遵循的约束条件(完整性约束)
- 就是要学习:Table如何描述,有哪些操作、结果是什么、有哪些约束等?

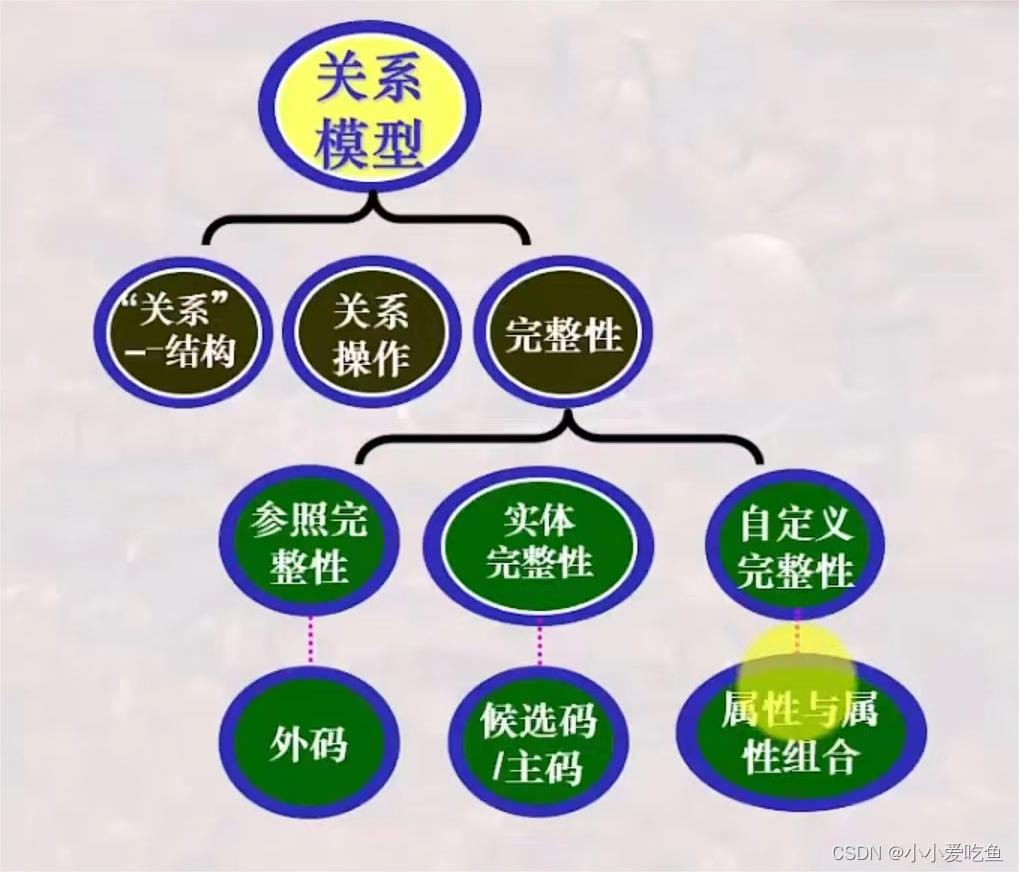

(3)关系模型的三要素
关系模型的三个要素(详细内容在后面讲述)
- 基本结构:Relation/Table
- 基本操作:Relation Operator
- 完整性约束:实体完整性、参照完整性和用户自定义的完整性
(4)关系模型与关系数据库语言的关系
- 关系运算:关系代数和关系演算;
- 关系演算:元组演算和域演算
- 关系代数示例:基于集合的运算
- 即:操作的对象及结果都是集合,是一次一集合(Set-at-a-time)的操作。而非关系型的数据操作通常是一次一记录(Record-at-a-time)的操作
- 基于关系代数设计的数据库语言(ISBL):用计算机可识别的符号表征关系代数的运算符号
-
元组演算示例:基于逻辑的运算
-
基于元组演算设计的数据库语言(Ingres系统的QUEL):用于计算机可识别的符号表征元组演算的运算符号
range of t is R
range of u is W
retrieve t
where t.sage < u.sage
-
域演算示例:基于示例的运算
-

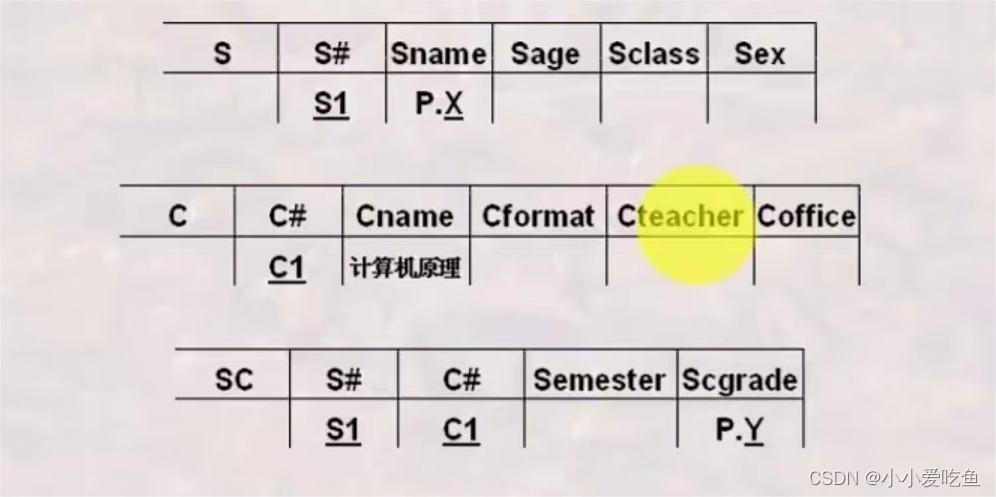

基于域演算设计的数据库语言示例:(QBE:Query By Example)
(5)为什么要学习关系模型与关系数据库语言
(6)即将学习的内容概述
- 理解关系(relation),理解如何用Relation对Table进行抽象或说严格定义
- 理解关系/表(relation/table)所具有的各种特性,理解关系模型
- 熟练掌握关系代数、元组演算和域演算(域演算以QBE为例来学习),用这些关系运算来表达各种复杂的检索需求,以便于后续SQL语言的学习
- 本讲将要学习:关系、关系模型的完整性
- 后续两讲将要学习:关系代数和元组演算
2、什么是关系
(1)什么是“表”
为什么把“表”称为关系?
怎样严格定义一个“表”?
“表”和“关系”有什么异同?

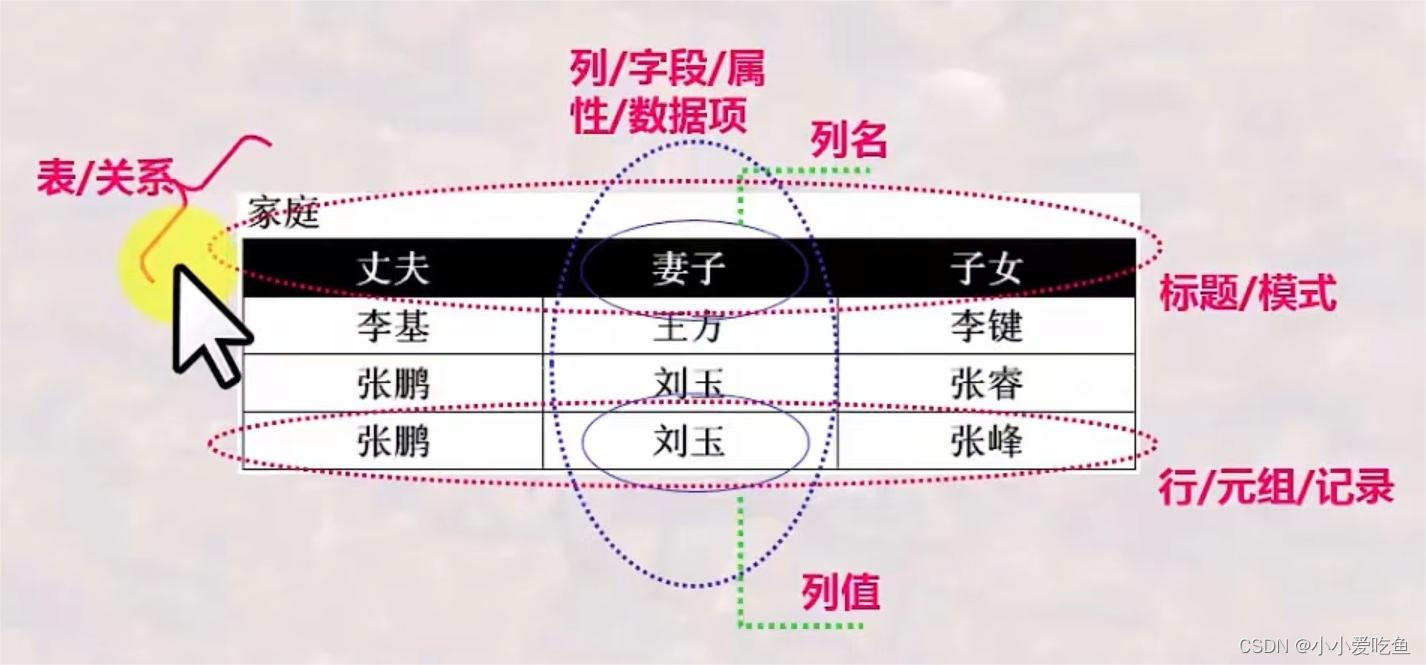

(2)“表”的基本构成要素

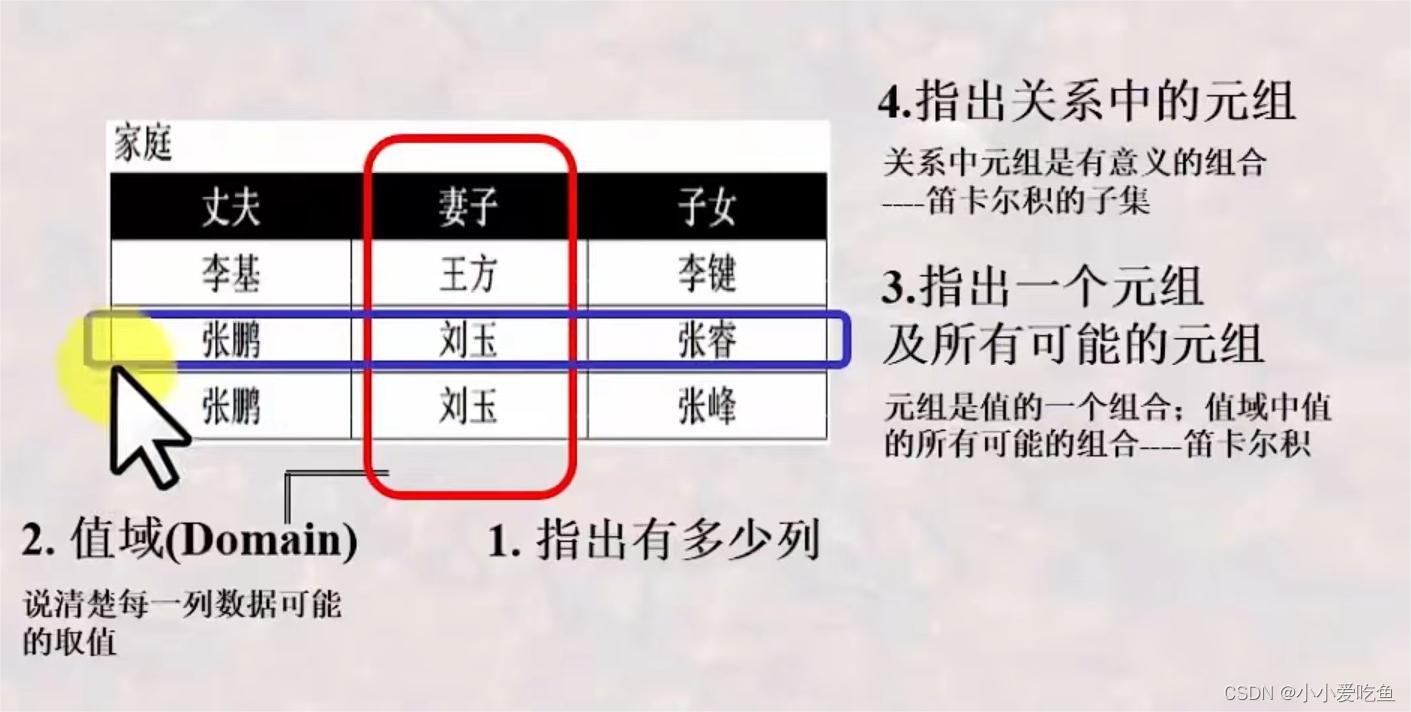

如何严格地定义Table呢?
(3)“表”的严格定义——关系
首先定义“列”的取值范围“域(Domain)”
域(Domain)
- 一组值的集合,这组具有相同的数据类型
- 如整数的集合、字符串的集合、全体学生的集合
- 再如,由8位数字组成的数字串的集合,由0到100组成的整数集合
- 集合中元素的个数称为域的基数(Cardinality)
再定义“元组”及所有可能组合成的元组:笛卡尔积

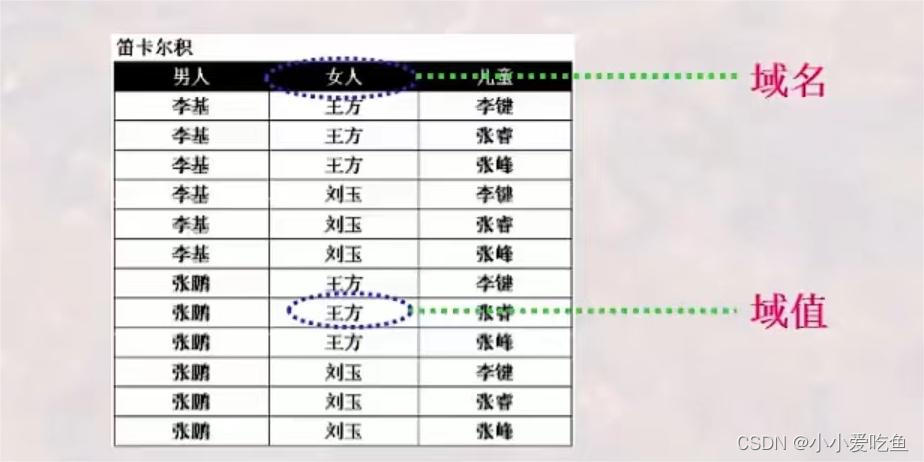

笛卡尔积(Cartesian Product)
- 一组域D1,D2,…,Dn的笛卡尔积为:
- 笛卡尔积的每个元素(d1,d2,…,dn)称作一个n-元组(n-tuple)
- 元组(d1,d2,…,dn)的每一个di叫做一个分量(component)
- 元组(d1,d2,…,dn)是从每一个域任取一个值所形成的一种组合,笛卡尔积是所有这种可能组合的集合,即:笛卡尔积是由n个域形成的所有可能的n-元组的集合
- 若Di的基数为mi,则笛卡尔积的基数,即元组个数为:
m1×m2×…×mn
由于笛卡尔积中的所有元组并不都是有意义的,因此…
关系(Relation)
-

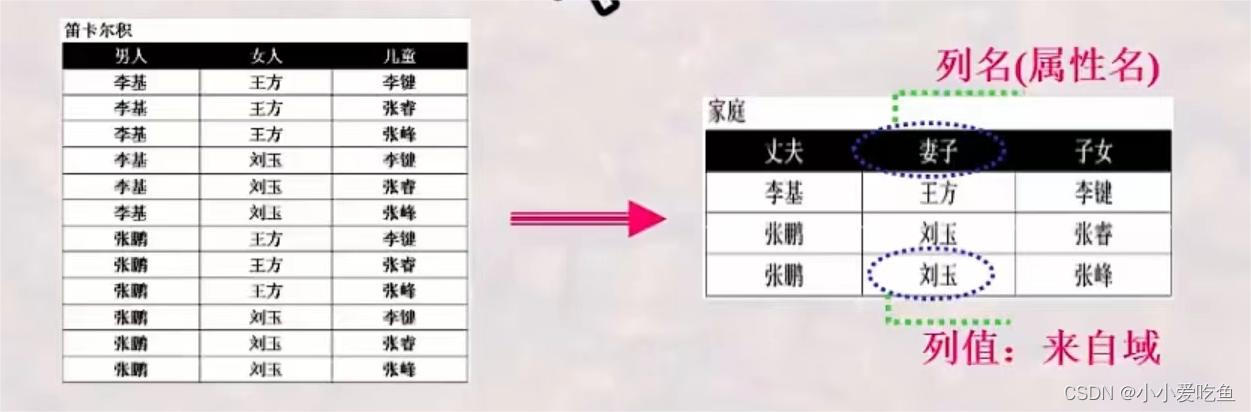

一组域D1,D2,…,Dn的笛卡尔积的子集
-
笛卡尔积中具有某一方面意义的那些元组被称为一个关系(Relation)
-
由于关系的不同列可能来自同一个域,为区分,需要为每一列起一个名字,该名字即为属性名
- 关系可用R(A1:D1,A2:D2,…,An:Dn)表示,可简记为R(A1,A2,…,An),这种描述又被称为关系模式(Schema)或表标题(head)
- R是关系的名字,Ai是属性,Di是属性所对应的域,n是关系的度或目(degree),关系中元组的数目称为关系的基数(Cardinality)
- 例如下图的关系为一3目关系,描述为
-

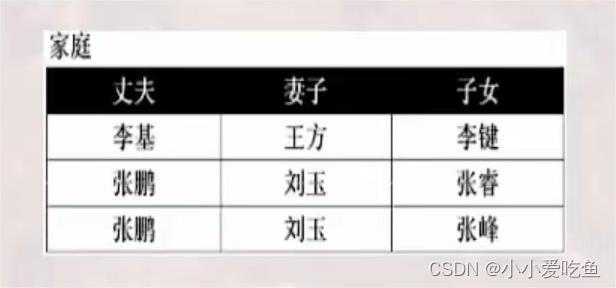

- 家庭(丈夫:男人,妻子:女人,子女:儿童)或家庭(丈夫,妻子,子女)
- 关系模式R(A1:D1,A2:D2,…,An:Dn)中属性向域的映象在很多DBMS中一般直接说明为属性的类型、长度等
- 例如:
Student(S# char(8),Sname char(10),Ssex char(2),Sage integer,D# char(2),Sclass char(6))
再如:
Course(C# char(3),Cname char(12),Chours integer,Credit float (1),T# char(3))
SC(S# char(8),C# char(3),Grade float(1))
一个字段由属性,数据类型,长度构成
关系模式与关系
同一关系模式下,可有很多的关系
关系模式是关系的结构,关系是关系模式在某一时刻的数据
关系模式是稳定的;而关系是某一时刻的值,是随时间可能变化的
Student(S# char(8),Sname char(10),Ssex char(2),Sage integer,D# char(2),Sclass char(6))
思维回顾
(4)关系的特性

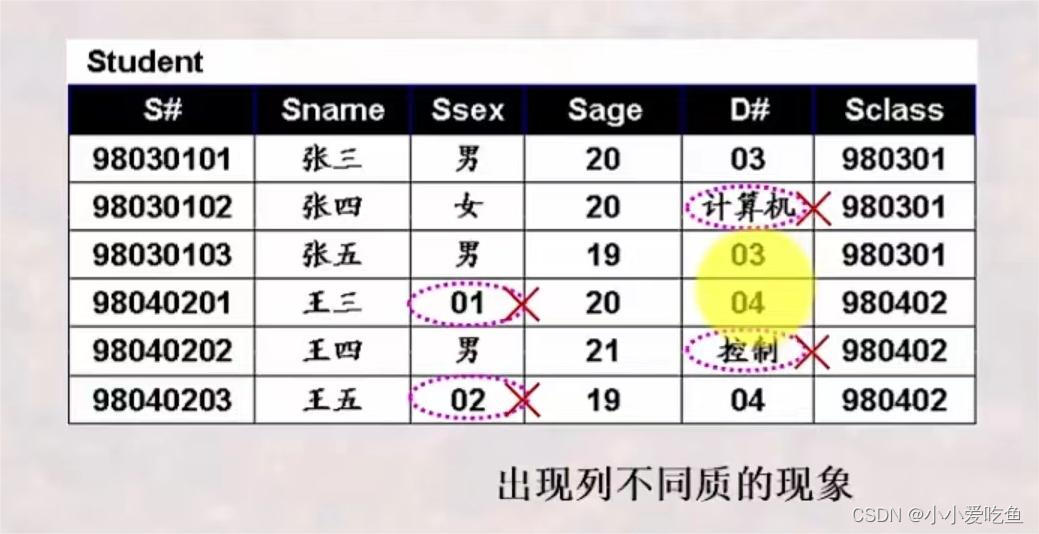

列是同质:即每一列中的分量来自同一域,是同一类型的数据
不同的列可来自同一个域,称其中的每一列为一个属性,不同的属性要给予不同的属性名。
关系模型R(A1:D1,A2:D2,…,An:Dn)中,Ai(i = 1,…,n)必须是不同的,而Di(i = 1,…,n)可以是相同的

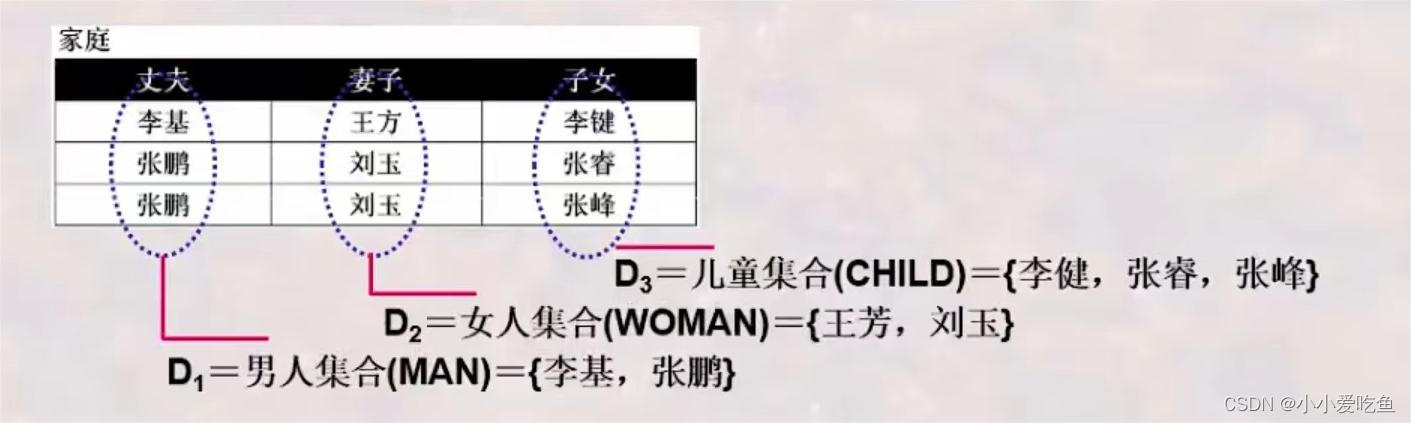

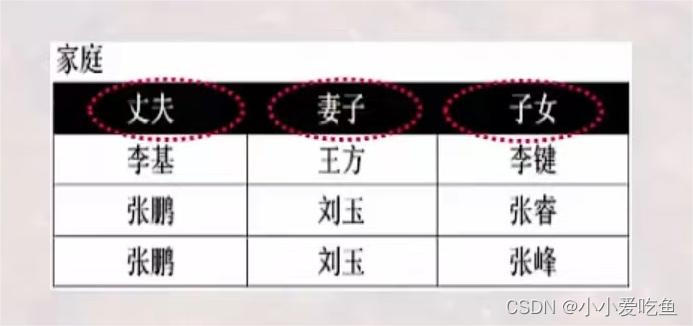

例,我们定义一个域为Person = 所有男人、女人和儿童的集合 = {李基,张鹏,王芳,刘玉,李健,张睿,张峰},则下述“家庭”关系的三个列将来自同一个域Person,因此需要不同属性名“丈夫”“妻子”“子女”以示区分。
列位置互换性:区分哪一列是靠列名
行位置互换性:区分哪一行是靠某一或某几列的值(关键字/键字/码字)
关系是以内容(名字或值)来区分的,而不是属性在关系的位置来区分

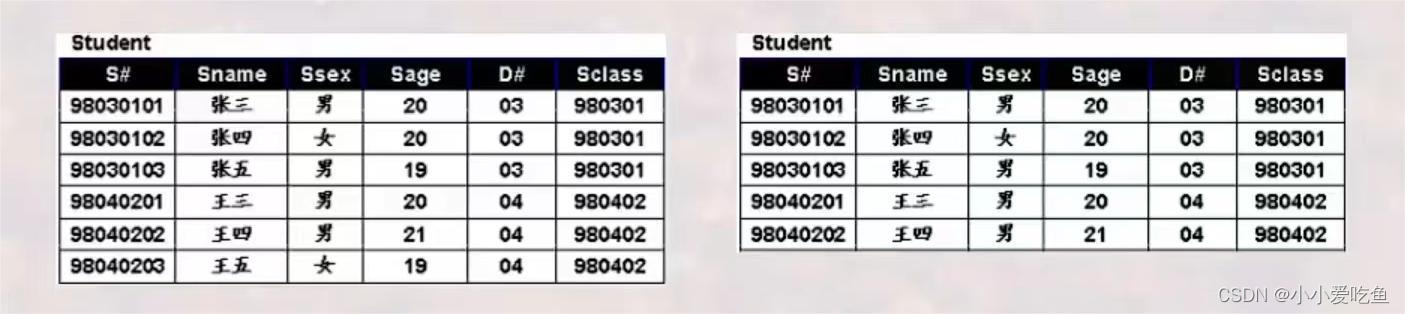

如下面两个关系是完全相同的关系

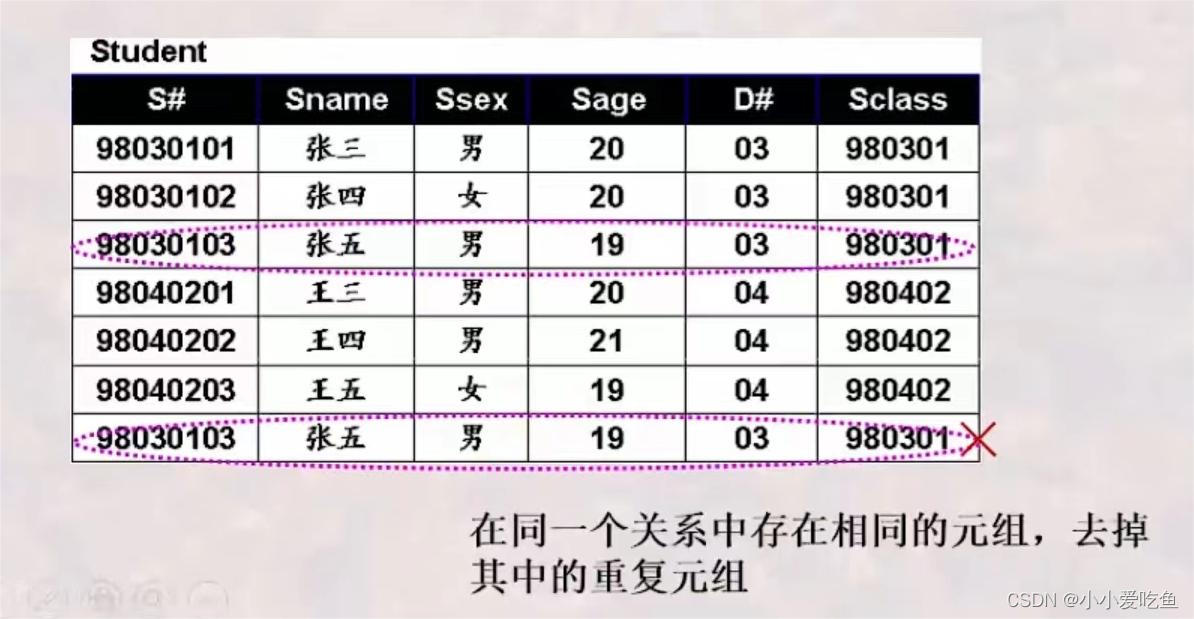

理论上,关系的任意两个元组不能完全相同。(集合的要求:集合内不能有相同的两个元素);
现实应用中,表(Table)可能并不完全遵守此特性
元组相同是指两个元组的每个分量都相同

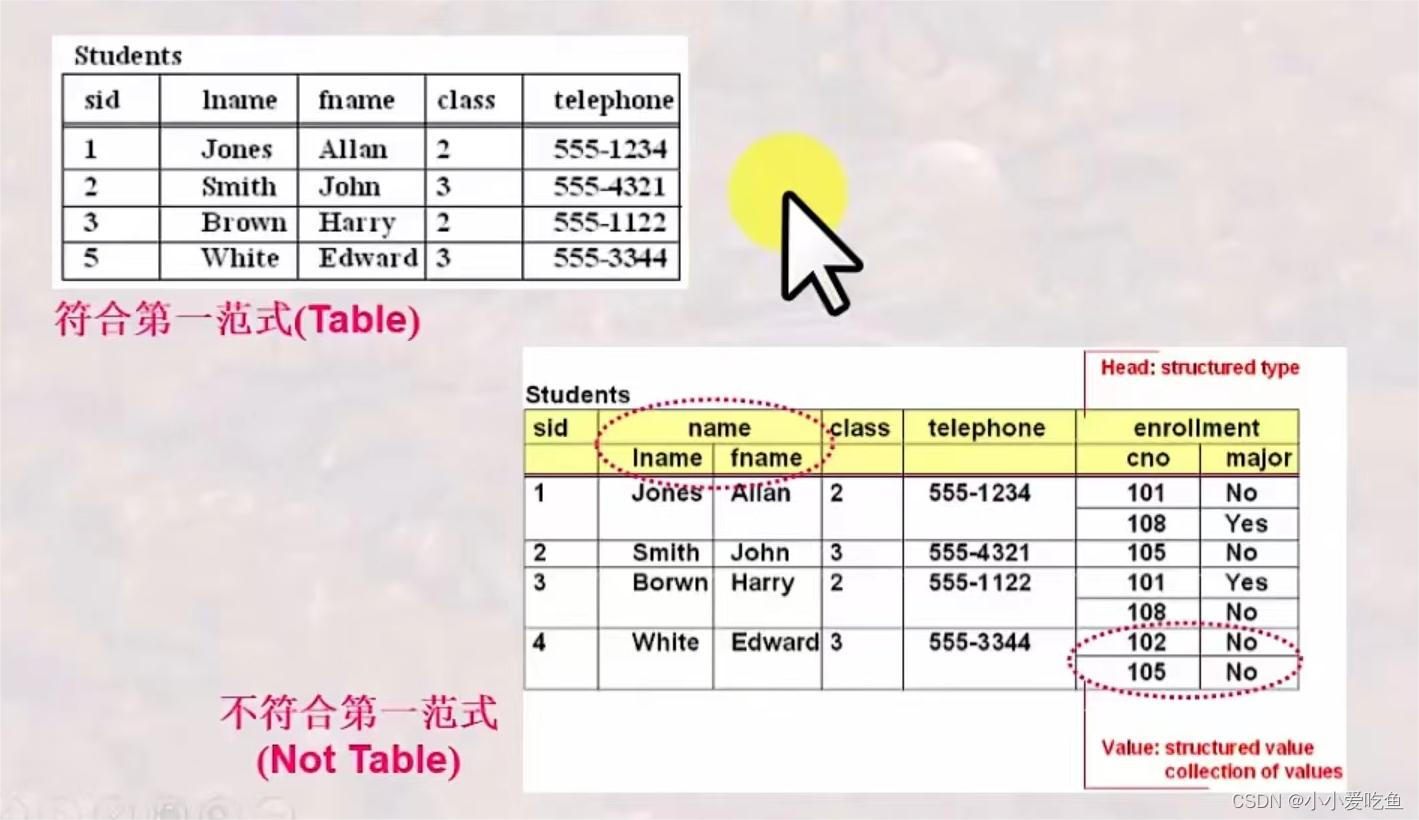

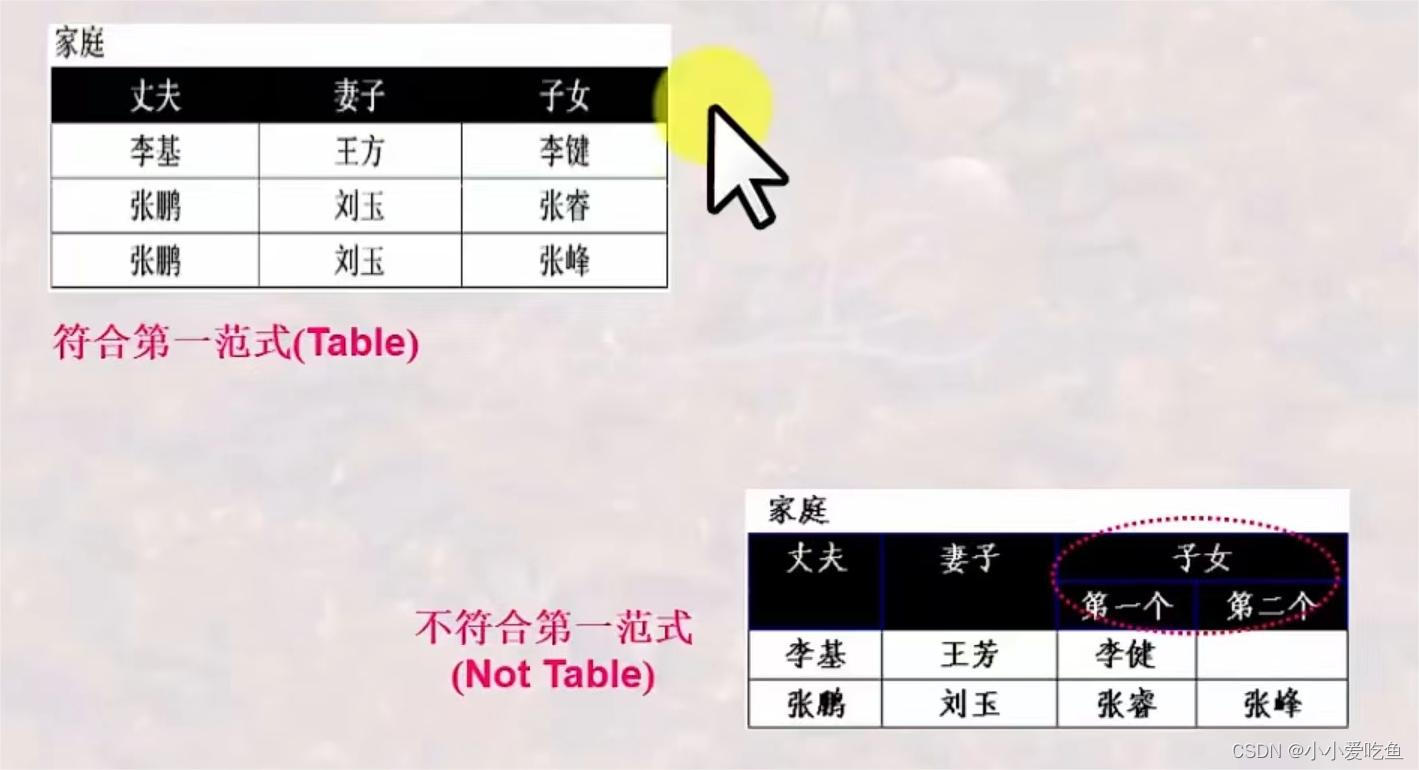

属性不可再分特性:又被称为关系第一范式
(5)关系上的一些重要概念——候选码/候选键
候选码(Candidate Key)/候选键
关系中的一个属性组,其值能唯一标识一个元组,若从该属性组中去掉任何一个属性,它就不具有这一性质了,这样的属性组称作候选码
例如:“学生(S#,Sname,Sage,Sclass)”,S#就是一个候选码,在此关系中,任何两个元组的S#是一定不同的,而这两个元组的Sname,Sage,Sclass都可能相同(同名、同龄、同班),所以S#是候选码。
再如,“选课(S#,C#,Sname,Cname,Grade)”,(S#,C#)联合起来是一个候选码
有时,关系中有很多组候选码,例如:
学生(S#,Sname,Sage,Sclass,Saddress)
其中属性S#是候选码,属性组(Sname,Saddress)也是候选码(同名同地址的两个同学是不存在的)
再如:
Employee(EmpID,EmpName,Moblie)
每一雇员有唯一的EmpID,没有两个雇员有相同的手机号Mobile,则EmpID是候选码,Mobile也是候选码
(6)关系上的一些重要概念——主码/主键
主码(Primary Key)/主键
当有多个候选码时,可以选定一个作为主码
DBMS以主码为主要线索管理关系中的各个元组
例如可选定属性S#作为“学生”表的主码,也可以选定属性组(Sname,Saddress)作为“学生”表的主码。选定EmpID为Employee的主码。
(7)关系上的一些重要概念——主属性与非主属性
主属性与非主属性
包含在任何一个候选码中的属性被称作主属性,而其他属性被称作非主属性
如“选课”中的S#,C#为主属性,而Sname,Cname,Grade则为非主属性;
最简单的,候选码只包含一个属性
最极端的,所有属性构成这个关系的候选码,称为全码(All-Key)
比如:关系“教师授课”(T#,C#)中的候选码(T#,C#)就是全码
(8)关系上的一些重要概念——外码/外键
外码(Foreign Key)/外键

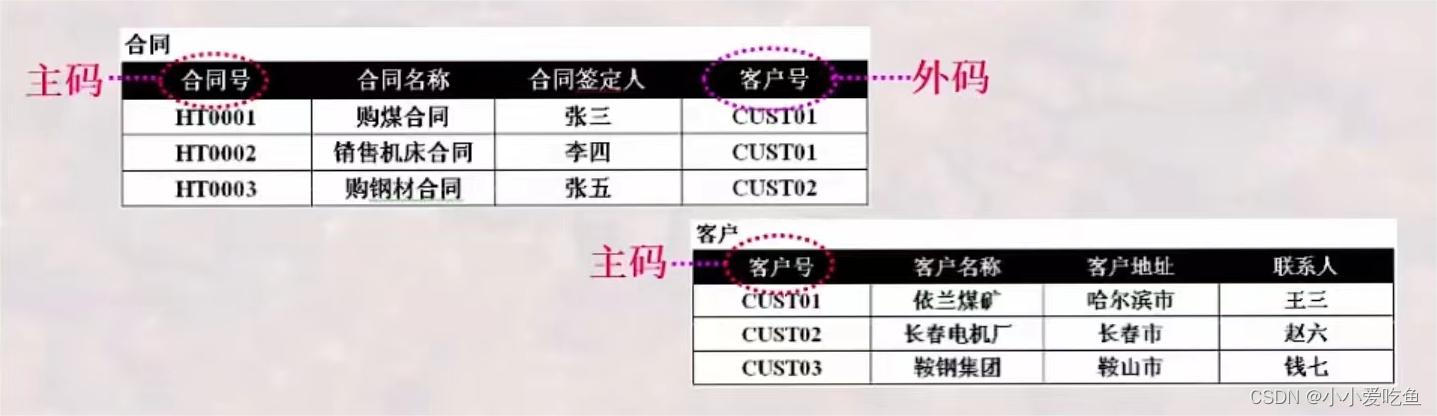

关系R中的一个属性组,它不是R的候选码,但它与另一个关系S的候选码相对应,则称这个属性组为R的外码或外键
例如“合同”关系中的客户号不是候选码,但却是外码。因它与“客户”关系中的候选码“客户号”相对应
两个关系通常是靠外码连接起来的

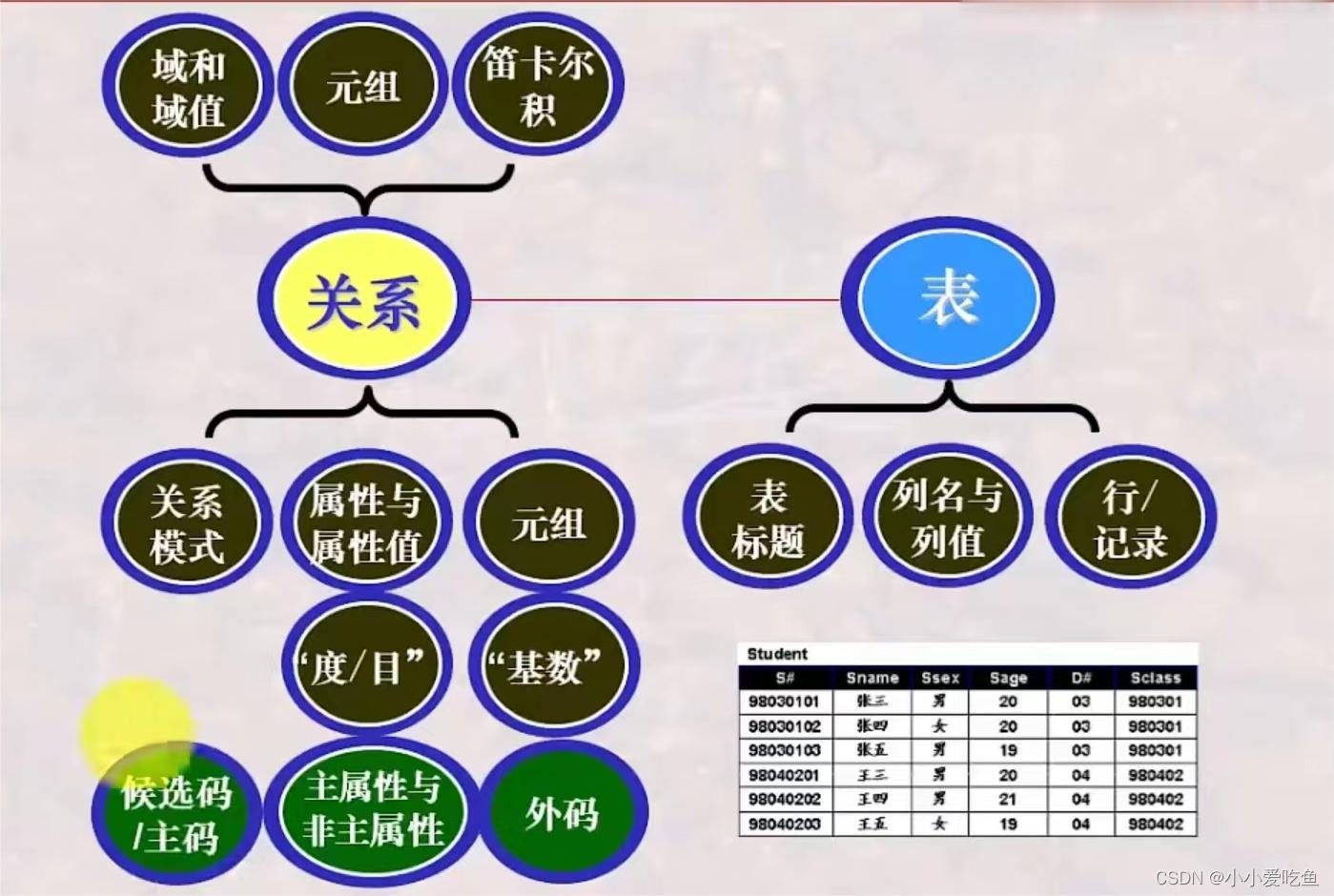

(9)小结
3、关系模型中的完整性
(1)实体完整性
实体完整性

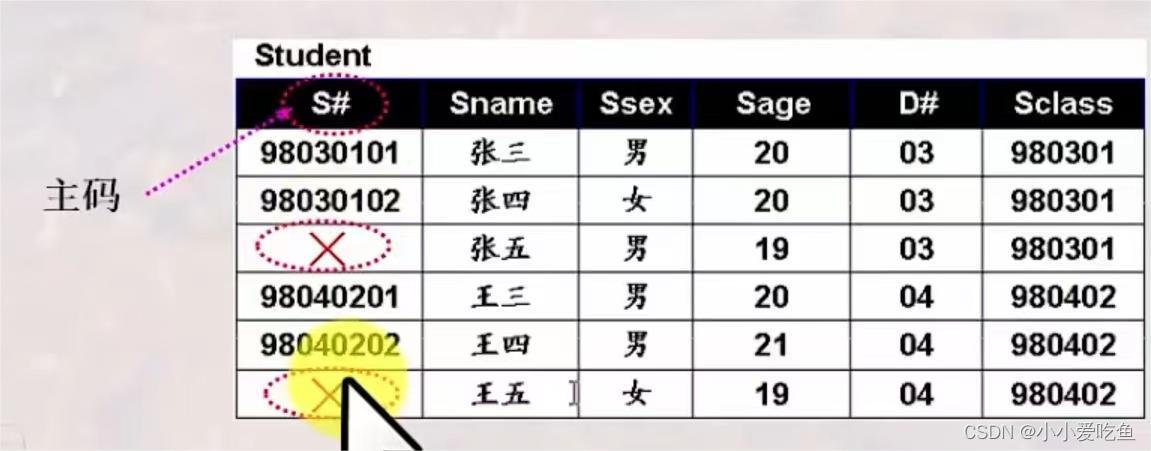

关系的主码中的属性值不能为空值
空值:不知道或无意义的值
意义:关系中的元组对应到现实世界相互之间可区分的一个个个体,这些个体是通过主码来唯一标识的;若主码为空,则出现不可标识的个体,这是不容许的
(2)空值及其含义
空值的含义
- 空值:不知道、不存在或无意义的值;
- 在进行关系操作时,有时关系中的某属性值在当前是填不上的,比如档案中有“生日不详”、“下落不明”、“日程尚待公布”等,这时就需要空值来代表这种情况。关系模型中用‘?’表征
- 数据库中有了空值,会影响许多方面,如影响聚集函数运算的正确性,不能参与算术、比较或逻辑运算等
- 例如:“ 3 + ?”结果是多少呢? “ 3 * ?”结果是多少呢? “ ?and (A=A)”结果又是多少呢?
- 再例如,一个班有30名同学,如所有同学都有成绩,则可求出平均成绩;如果有一个同学没有成绩,怎样参与平均成绩的计算呢,是当作0,还是当做100呢?还是不考虑他呢?
- 有空值的时候是需要特殊处理的,要特别注意
(3)参照完整性
如果关系R1的外码Fk与关系R2的主码Pk相对应,则R1中的每一个元组的Fk值或者等于R2中某个元组的Pk值,或者为空值
意义:如果关系R1的某个元组t1参照了关系R2的某个元组t2,则t2必须存在

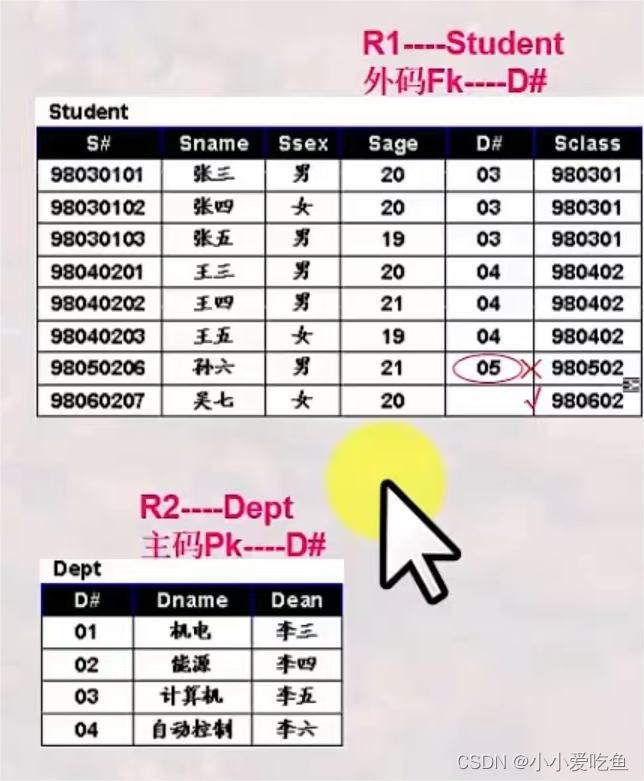

例如关系Student在D#上的取值有两种可能:
- 空值,表示学生尚未分到任何系中
- 若非空值,则必须是Dept关系中某个元组的D#值,表示该学生不可能分到一个不存在的系中
(4)用户自定义完整性
用户自定义完整性
- 用户针对具体的应用环境定义的完整性约束条件
- 如S#要求是10位整数,其中前四位为年度,当前年度与他们的差必须在4以内
- 再如:
(5)DBMS对关系完整性的支持
DBMS对关系完整性的支持
实体完整性和参照完整性由DBMS系统自动支持
DBMS系统通常提供了如下机制:
- 它使用户可以自行定义有关的完整性约束条件
- 当有更新操作发生时,DBMS将自动按照完整性约束条件检验更新操作的正确性,即是否符合用户自定义的完整性
