动态路由（ospf）实验

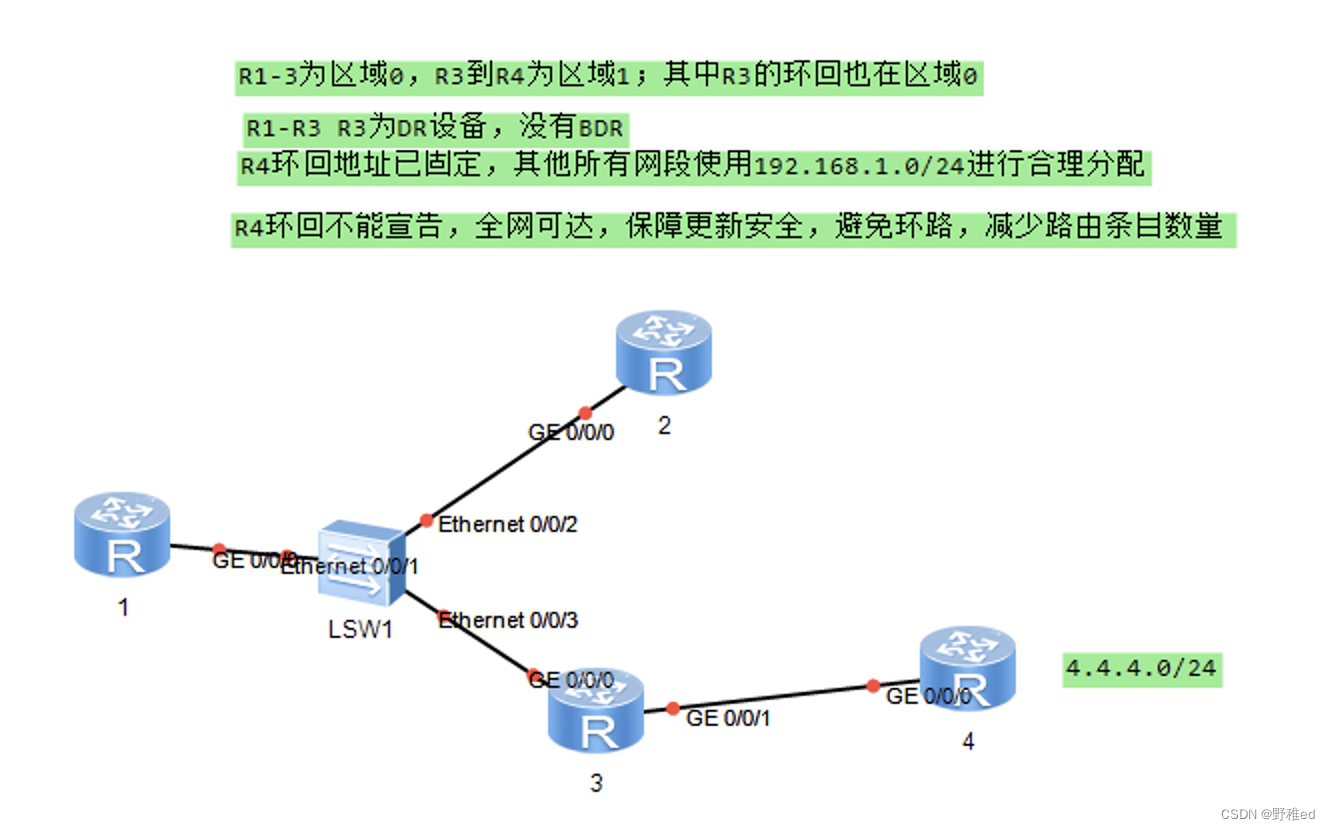

一、实验拓扑

二、实验要求

三、实验流程

1、合理分配IP

（1）首先要分析拓扑图中有几个广播域，从图中可知有4个广播域

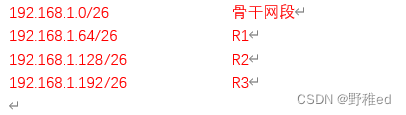

（2）其次要个广播域规划IP网段，一般我会将骨干网段看做为一个广播域，每个路由器下所有的环回接口视为一个广播域，这样我们就有可以将给定的网段192.168.1.0/24 换分为四个子网.

(3)最后再将四个子网分配给我们所规划的四个广播域

2、给每台路由接口分配IP

（1）首先需要确认每个网段中的接口是不是同一个广播域，是就依次从1开始手动分配IP地址

不是就根据实际再次进行子网划分，再依次从1开始手动分配IP地址。

（2）分配IP地址时要注意不能有重复的IP地址，不能有不在分配网段内的IP地址。

（3）给R1--R4每台路由器设置环回接口

（4）最后再检查一下看IP地址是否配的正确

3、对所配接口的IP地址进行自测

（1）将直连路由接口进行ping

4、划分区域

（1）使得R1--R3（除R3的GE0/0/0接口）的所有接口划分为区域一

（2）R3的GE0/0/0接口和R4所有接口划分为区域二

5、实现全网可达（）

（1）启用OSPF协议，进行路由器间的宣告。

（2）宣告完成后，再查询路由表，检查路由表是否配齐

（3）其次再边界路由器上配置缺省路由

（4）最后再检验，用一个端口ping其他的

6、保证安全

认证 --- 邻居间使用共享秘钥核实身份，华为设备同时可以加密ospf信息

7、避免环路

环路一般是由路由黑洞所造成的，不管是由主动黑洞还是被动黑洞造成的，我们都需要给接口设置空接口来避免环路

8、减少路由条目数

采用收纳公共汇总

四、实验步骤

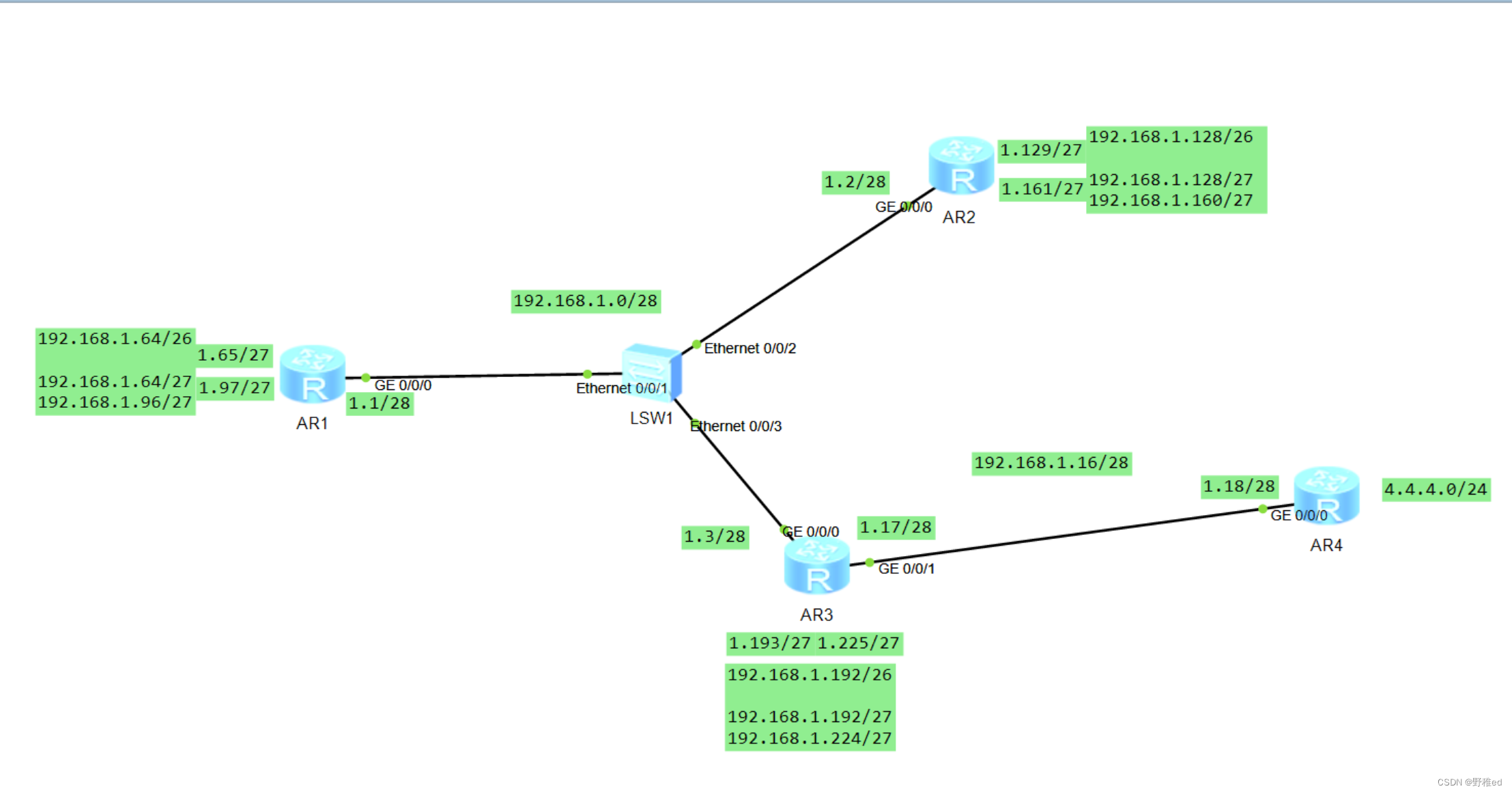

一、合理规划以及手动配置IP地址

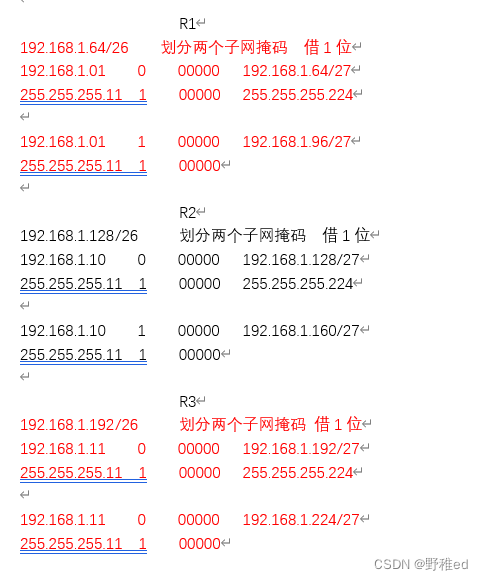

（1）合理规矩IP地址

（2）给接口配IP

[r1]interface g0/0/0，进入接口

[r1-GigabitEthernet0/0/0]ip address 192.168.1.1 28

其他接口（同上）

二、启用OSPF协议

（1）实现全网可达，需要填充路由表中缺失的网段，所以需要给每台路由器配齐路由表，

采用动态路由（OSPF）

[r1-ospf-1]area  0

[r1-ospf-1-area-0.0.0.0]network  192.168.1.65 0.0.0.0

（2）应为存在DR,和DBR所以根据查询邻居表

[r2]display ospf peer 查看邻居表-详细

如果DR不是R3路由器的192.168.1.3，则需要修改优先级来改变DR ,DBR

DR,DBR的选举标准

先比较参选接口的优先级，0-255，大优；默认为1；若优先级相同，比较参选设备的RID，数值大优；

通过修改接口优先级，可以干涉选举

[r1]interface g0/0/0 在参选接口上配置

[r1-GigabitEthernet0/0/0]ospf dr-priority 0

该选举是非抢占性；因此在修改优先级后，需要手工重启所有参选设备的OSPF进程；

本次实验我们需要将R1和R2的优先级改为0

将非DR/BDR的设备优先级修改为0，0代表不参选，

这样一来，R3接口的g0/0/0  就成为DR， BDR：无

（3）缺省路由

1. 缺省路由 -- 在边界路由器上配置后，将内部所有运行OSPF协议的路由器发送缺省路由信息，使得内部所有运行ospf协议的路由，自动生成缺省路由，指向边界路由器方向

[r3]ospf 1

[r3-ospf-1]default-route-advertise always

三、安全认证

认证 --- 邻居间使用共享秘钥核实身份，华为设备同时可以加密ospf信息

[r1]interface g0/0/1 在直连邻居的接口上配置

[r1-GigabitEthernet0/0/1]ospf authentication-mode md5 1 cipher 123456

（4）、避免环路

创建空接口

在黑洞路由器上，配置一条到达汇总网段的空接口防环路由；

规则：1、转发到空接口的流量将被丢弃

            2、路由器的匹配路由表规则，为最长匹配  匹配最精确掩码的路由

[r1] ip route-static 1.1.0.0 22 NULL 0

（5）、减少目录条数

汇总 --- OSPF不支持接口汇总，因为区域内部传递拓扑信息，不可能修改；区域之间传递的路由条目信息，可以进行汇总--- ospf支持区域汇总

[r2]ospf 1

[r2-ospf-1]area  0 该区域编号为，明细路由的来源区域

[r2-ospf-1-area-0.0.0.0]abr-summary 192.168.1.64 255.255.255.192

（7）最后再进行检测

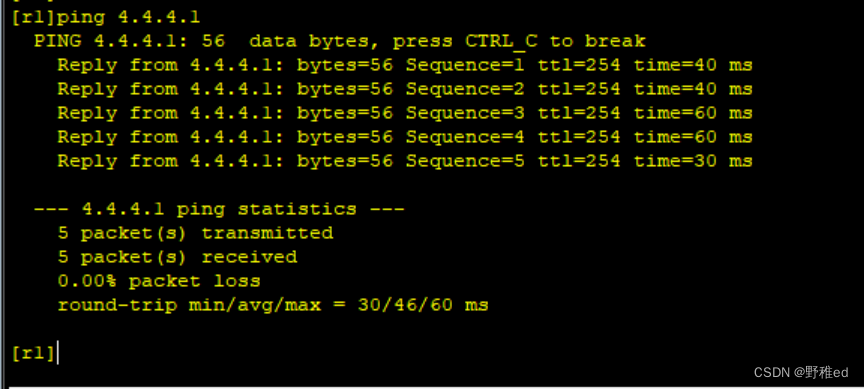

R1路由器可以访问到4.4.4.1，试验成功。
