图书管理系统的E-R图及其关系模型

题目：

某图书馆管理系统中涉及的信息如下所示：

    （1）图书中包含的信息有：图书编号、图书名称、ISBN号、图书类别、作者、出版社、出版日期、价格、入库日期、当前状态。

    （2）图书类别包含的信息有：图书类别号、读者类别名称。

    （3）读者包含的信息有：读者类别号、性别、类别号、生日、性别、电话、注册日期、当前状态。

    （4）读者分类包含的信息有：读者类别号、读者类别名称、借书最大数量、借书期限。

      其中：一个类别可以包含多本图书，一个读者分类可以包含多名读者，一个读者可以借阅多本图书，一本图书也可由多个读者借阅，借阅时需记录借出日期、还入日期和状态。

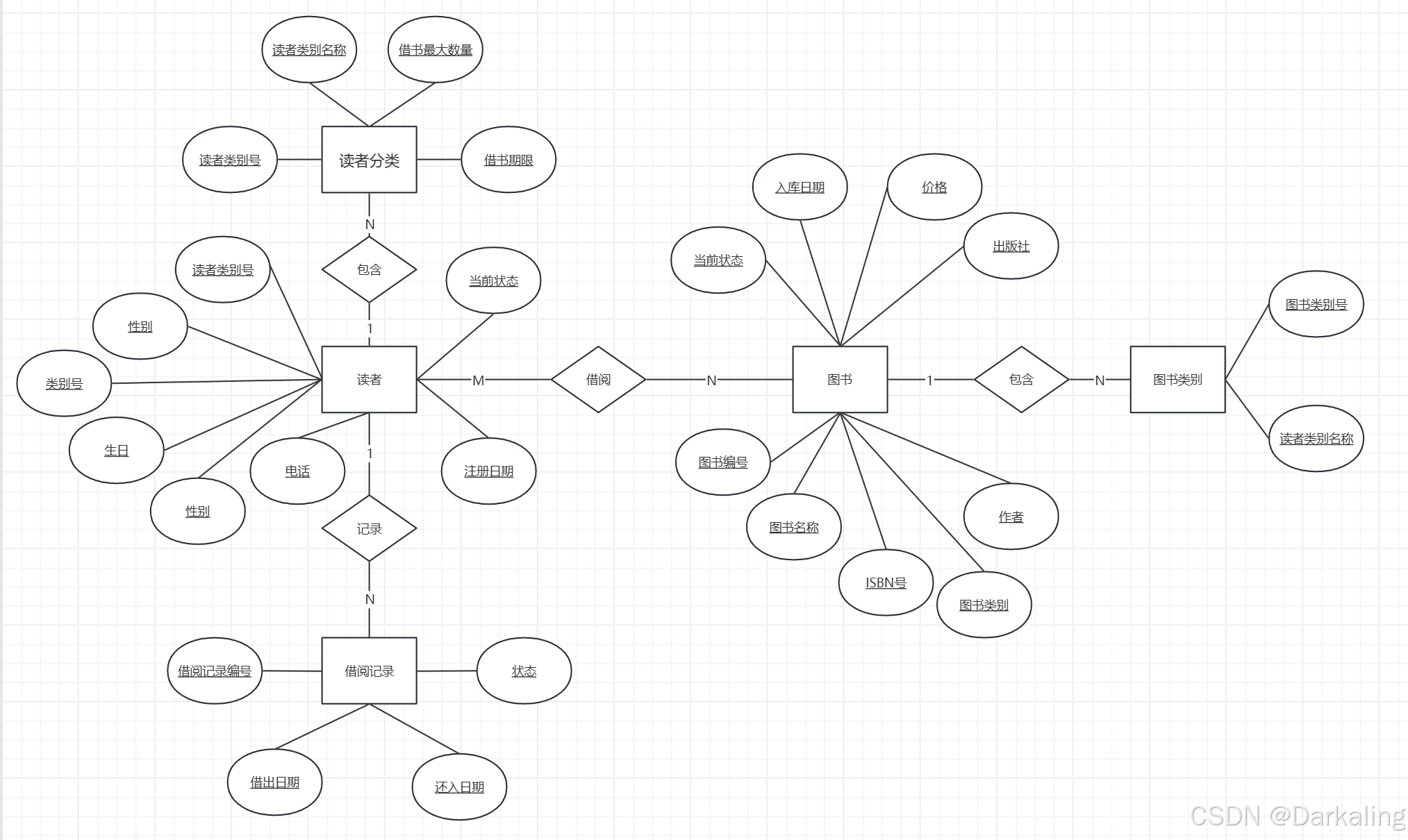

E-R图：

关系模型：

图书（图书编号、图书名称、ISBN号、图书类别号、作者、出版社、出版日期、价格、入库日期、当前状态）

图书类别（图书编号、图书名称、ISBN号、图书类别、作者、出版社、出版日期、价格、入库日期、当前状态、图书类别号、读者类别名称）

读者（读者类别号、性别、类别号、生日、性别、电话、注册日期、当前状态）

读者分类（读者类别号、读者类别名称、借书最大数量、借书期限、性别、类别号、生日、性别、电话、注册日期、当前状态）

借阅记录（借阅记录编号，借出日期，还入日期，状态，读者类别号、性别、类别号、生日、性别、电话、注册日期、当前状态）

借阅（类别号，图书编号）

有错误或建议欢迎留言指出
