实验一 元器件的测量
一.实验目的
1.熟悉测量验证常用元器件参数,采用替代法(测量回路电流)测量其伏安特性曲线的方法。
2.熟悉测量误差及减小测量误差的注意事项
二.实验仪器和器材
1.实验仪器
直流稳压电源型号:IT6302
台式多用表型号:UT805A
2.实验( 箱) 器材
电路实验箱
元器件:电阻(1/2W:100Ω、470Ω、1k、4.7k、10k1/4W:470Ω );二极管(1N4148);电容(0.1μF、4.7μF、47μF)
三.实验内容
1.观测给定元器件,用万用表检测电阻、电容值;判别二极管的极性、测量二极管的正向压降。
2.选用不同挡位测量,计算相对误差。分析:减小测量误差应选择合适的量程。
3.测量电阻和二极管的伏安特性。分析:电阻为线性器件,二极管为非线性器件、伏安特性包括正向和反向。
4.观测电阻超过额定功率,二极管超过最大允许电流时的现象。分析:元器件工作超过极限参数时会发热损坏。
四.实验原理

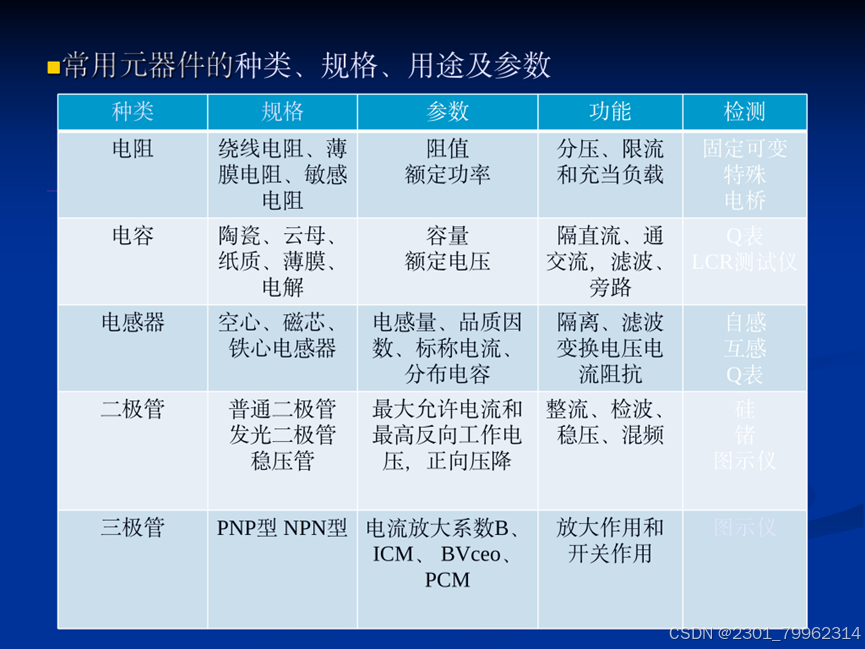

1.常用元器件种类、规格、用途及参数
本实验中用到的元器件为电阻,电容,二极管,测量其参数。
标称在元器件上的值称为标称值,常用文字符号直接标注和色码标注,选用元器件根据标称值及允许偏差范围选定参数,实际值可用仪表测得。

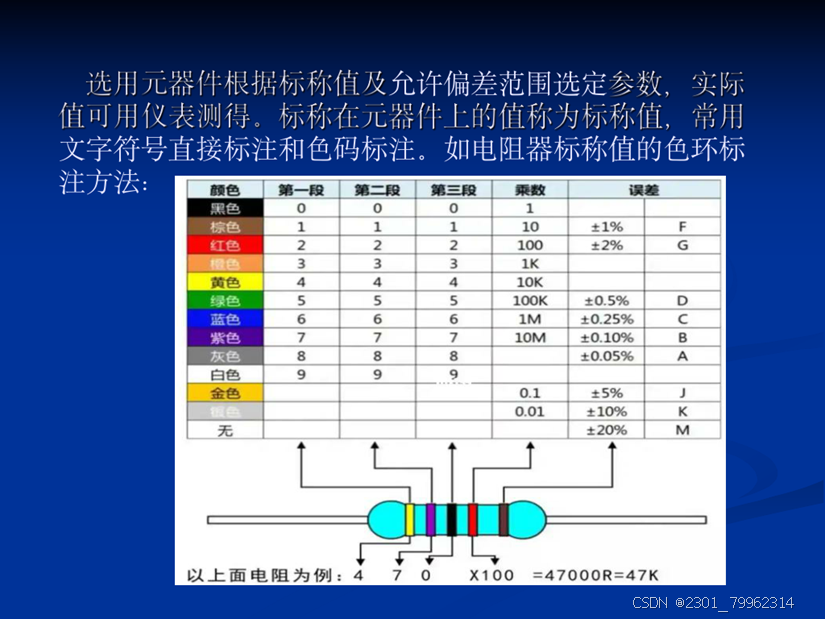

其中,电阻的识别如下图:
2.元器件的伏安特性曲线
加在元器件两端的电压V与元器件的电流I之间的关系曲线—伏安特性曲线。
测试伏安特性曲线:点测法,扫描法。
电流测量方法:直接测量,替代法间接测量
线性电阻器件伏安特性曲线及测量电路:

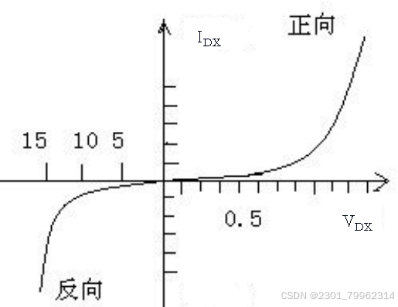

二极管是非线性器件,正向和反向伏安特性都是非线性的且是不对称的:
3.测量方法及误差
测量方法:
直接测量法: 测量结果直接显示出数值
间接测量法: 先测量与被测量有一定关系的量,再推算出被测量大小
组合测量: 列出数个被测量方程式,通过联立方程组求解
测量误差与偏差值:
测量误差
测量误差是测量值与真值(被测量的真实值)的差别。
分系统误差、偶然误 差和粗大误差,用绝对误差和相对误差表示。
绝对误差:
绝对误差可由仪表的准确度等级及量程计算得到:
相对误差:
容许误差:相对误差和绝对误差结合表示(电子测量仪器)
减小测量误差:测量方法,选用仪表,量程合适,校正, 多次测量等
4.多用表的使用
多用表功能:测量电阻直流交流电压、电流、通断、电容、二极管、三极管,温度、频率等。
多用表使用注意:功能旋转开关及量程选择、表笔位置:测量电压、电阻、二极管、通断等:红表笔插入VΩ端,黑表笔插入公共端COM。测量电流时红表笔要插入电流档。
5.实验过程及实验数据
1.用万用表测量电阻、电容及二极管、三极管
a.读出实验箱器件库电阻器的标称值和偏差,用万用表测量出实际电阻值(五位万用表准确度0.02%+-6)。
阻标称值(Ω) | 100 | 470 | 1000 | 4700 | 10000 |
允许偏差范围 | 2% | 5% | 5% | 5% | 5% |
测量档位(Ω) | 200 | 2k | 2k | 20k | 20k |
测量值(Ω) | 99.225 | 471.29 | 996.35 | 4620.2 | 9823.2 |
偏差 | 0.775 | 1.29 | 3.65 | 79.8 | 176.8 |
绝对测量误差(Ω) | 0.025845 | 0.154258 | 0.25927 | 1.52404 | 2.56464 |
相对测量误差 | 0.000260469 | 0.000327310 | 0.0002602198 | 0.0003298645 | 0.000261079 |
b.读出实验箱器件电容器的标称值,用万用表检测电容器估测电容值(五位万用表准确度0.2%+-5)。
电容标称值(μF) | 0.1 | 0.47 | 4.7 | 47 |
允许偏差范围 | 20% | 20% | 20% | 20% |
档位 | 600nF | 6μF | 60μF | 60μF |
测量值(μF) | 0.0956 | 0.4418 | 4.963 | 48.55 |
偏差 | 0.0044μF | 0.0282μF | 0.263μF | 1.55μF |
测量误差(μF) | 0.0072301255 | 0.0031317338 | 0.0030074552 | 0.003098661 |
c.用万用表判断实验箱器件库二极管的好坏;检测二极管的阳阴极、正向压降。
1N4007 | LED | LED(共阴数码管) | |
正向压降 | 0.56 | 1.77 | 1.56 |
反向电阻 | 无穷大 | 无穷大 | 无穷大 |
2.测量元器件伏安特性
a.测量电阻器伏安特性RX(470,0.25W),r:100
假定被测器件RX的阻抗及阻抗特性未知,额定功率未知;已知取样标准电阻r为100欧姆,其电压电流为线性关系。(表格中电压为参考设定值,要求记录实际测量值,VRXlRX为计算值)
参考设定电压(Vs) | 0 | 0.5 | 1 | 1.5 | 2 | 3 | 6 |
电源输出电压(Vo | 0 | 0.49751 | 0.99571 | 1.49432 | 1.99305 | 2.9907 | 5.9833 |
取样电压(Vr) | 0 | 0.08708 | 0.17437 | 0.26144 | 0.3488 | 0.52333 | 1.0473 |
VRx=Vo-Vr | 0 | 0.40863 | 0.82134 | 1.23288 | 1.64425 | 2.46737 | 4.936 |
IRx=Vr/r | 0 | 0.0008708 | 0.0017437 | 0.0026144 | 0.003488 | 0.0052333 | 0.010473 |

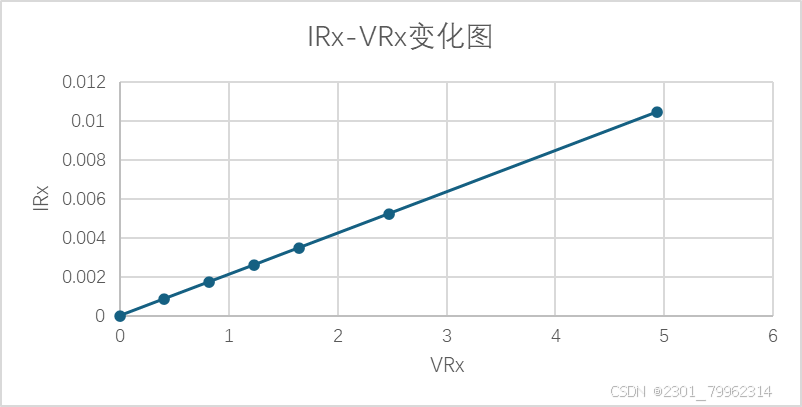

伏安特性曲线
b.测量二极管伏安特性DX(1N4148),r:100
正向测量:
参考设定电压(Vs) | 0 | 0.3 | 0.5 | 0.7 | 1 | 2 | 3 | 6 |
电源输出电压(Vo) | 0 | 0.29901 | 0.49902 | 0.69707 | 0.99322 | 1.977 | 2.9628 | 5.9142 |
取样电压(Vr) | 0 | 0.0016 | 0.00976 | 0.09650 | 0.33267 | 1.23278 | 2.1842 | 5.0719 |
VDx=Vo-Vr | 0 | 0.29741 | 0.47826 | 0.60057 | 0.66055 | 0.74422 | 0.7786 | 0.8423 |
IDx=Vr/r | 0 | 0.000016 | 0.000097 | 0.000965 | 0.003326 | 0.0123278 | 0.021842 | 0.050719 |

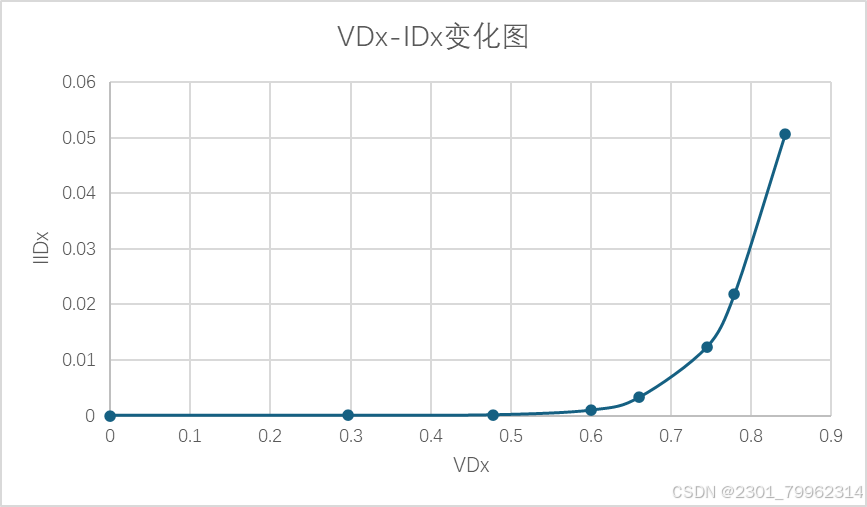

伏安特性曲线
反向测量:
参考设定电压(Vs) | -0.5 | -1 | -2 | -3 | -6 | -10 |
电源输出电压(Vo) | -0.49925 | -0.99931 | -2.0001 | -3.0013 | -6.0029 | -10.0043 |
取样电压(Vr) | 0 | 0 | 0 | 0 | 0 | 0 |
VDx=Vo-Vr | -0.00075 | -0.00069 | 0.0001 | 0.0013 | 0.0029 | 0.0043 |
IDx=Vr/r | 0 | 0 | 0 | 0 | 0 | 0 |
二级管反向时,电压为0,说明反向电阻无穷大。
3.测试验证极限参数
在测量电阻RX伏安特性后,将电压V调大(可应用电源连续调整钮),被测电阻的电压电流及功率增加,当电阻的工作功率不大于其额定功率,电阻工作正常,当电阻的工作功率超过其额定功率后,就会发热温度过高,当功率继续增加,电阻就会冒烟、烧毁。
参考设定电压(Vs) | 0 | 0.5 | 1 | 1.5 | 2 | 3 | 6 |
电源输出电压(Vo | 0 | 0.49751 | 0.99571 | 1.49432 | 1.99305 | 2.9907 | 5.9833 |
取样电压(Vr) | 0 | 0.08708 | 0.17437 | 0.26144 | 0.3488 | 0.52333 | 1.0473 |
VRx=Vo-Vr | 0 | 0.40863 | 0.82134 | 1.23288 | 1.64425 | 2.46737 | 4.936 |
IRx=Vr/r | 0 | 0.0008708 | 0.0017437 | 0.0026144 | 0.003488 | 0.0052333 | 0.010473 |
VRX*IRx | 0 | 0.0003558355 | 0.0014321705 | 0.0032232415 | 0.005735144 | 0.129124874 | 0.051694728 |
是否烧毁 | 否 | 否 | 否 | 否 | 否 | 否 | 否 |
续
参考设定电压(Vs) | 10 | 11 | 20 |
电源输出电压(Vo | 9.9735 | 10.9719 | 19.9340 |
取样电压(Vr) | 1.74470 | 1.91919 | 3.47874 |
VRx=Vo-Vr | 8.2288 | 9.05271 | 16.45526 |
IRx=Vr/r | 0.0174470 | 0.0191919 | 0.199340 |
VRx*IRx | 0.1435678736 | 0.173738705 | 3.2801915284 |
是否烧毁 | 否 | 否 | 否 |
六.分析与总结
实验分析:
1.通过间接法测量电阻,可以测量电阻的阻值,并描绘出电阻的伏安特性曲线,在测量范围内,流过电阻的电流与端电压成线性关系。
2.对于二极管,正向时,当电压小于特定值时电流变化较小,当电压超过导通值时,电流迅速增大。反向接入二极管,电流极小,此时二级管的阻值极大。测量结果符合二极管的单项导电性。
实验总结:
1.学会了如何使用台式多用表型号:UT805A进行电子元器件相关参数的测量;
2.通过实验测量,进一步了解体会了二极管的特性,熟悉了间接法对阻值的测量,并描绘了伏安特性曲线;
3.学习了根据电阻颜色标识判断电阻大小及允许偏差的方法;
4.学习了解了偏差值,误差值的计算;
5.了解了直流稳压电压源的使用;
6.感谢刘老师在实验前的耐心讲解以及实验过程中的仔细答疑与帮助!
