配置静态路由实现“全网可达”（双实验）

已于 2024-07-09 10:23:07 修改
阅读量2.7k 收藏 32
点赞数 44
分类专栏： 网络安全 文章标签： 网络 服务器 智能路由器 负载均衡
于 2024-07-08 06:11:13 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/2301_80059615/article/details/140257035
版权

全网可达：使用网络中的任何一个设备去ping网络中的任何一个IP地址都能联通

实验一

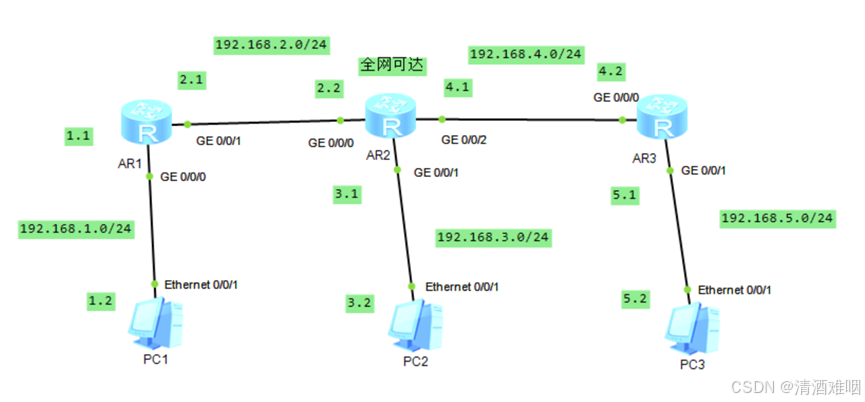

拓扑设计

上面所展示的就是实验一的拓扑图

IP地址规划

网段划分：

192.168.1.0/24

192.168.2.0/24

192.168.3.0/24

192.168.4.0/24

192.168.5.0/24

配置IP地址

（静态的手动配置，动态的自动分配）

第一台路由器（左）

<Huawei>system-view  //进入系统视图

[Huawei]sysname r1   //修改设备名字（因为有多台路由器，避免混淆）

[r1]interface g0/0/0

[r1-GigabitEthernet0/0/0]ip address 192.168.1.1 24

[r1-GigabitEthernet0/0/0]q

[r1]interface g0/0/1

[r1-GigabitEthernet0/0/1]ip address 192.168.2.1 24

[r1-GigabitEthernet0/0/0]q

第二台路由器（中）

<Huawei>system-view //进入系统视图

[Huawei]sysname r2   //修改设备名字

[r2]interface g0/0/0

[r2-GigabitEthernet0/0/0]ip address 192.168.2.2 24

[r2-GigabitEthernet0/0/0]q

[r2]interface g0/0/1

[r2-GigabitEthernet0/0/1]ip address 192.168.3.1 24

[r2-GigabitEthernet0/0/1]q

[r2]interface g0/0/2

[r2-GigabitEthernet0/0/2]ip address 192.168.4.1 24

[r2-GigabitEthernet0/0/2]q

第三台路由器（右）

<Huawei>system-view  //进入系统视图

[Huawei]sysname r3   //修改设备名字

[r3]interface g0/0/0

[r3-GigabitEthernet0/0/0]ip address 192.168.4.2 24

[r3-GigabitEthernet0/0/0]q

[r3]interface g0/0/1

[r3-GigabitEthernet0/0/1]ip address 192.168.5.1 24

[r3-GigabitEthernet0/0/1]q

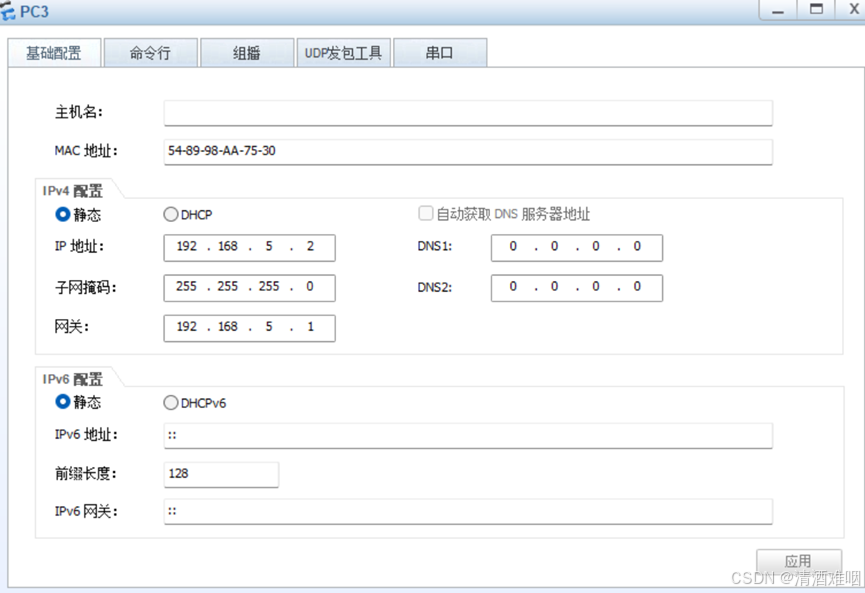

第一台电脑（左）

基础设置中IPv4配置（静态）

IP地址：192.168.1.2

子网掩码：255.255.255.0

网关：192.168.1.1

第二台电脑（中）

基础设置中IPv4配置（静态）

IP地址：192.168.3.2

子网掩码：255.255.255.0

网关：192.168.3.1

第三台电脑（右）

基础设置中IPv4配置（静态）

IP地址：192.168.5.2

子网掩码：255.255.255.0

网关：192.168.5.1

路由器IP和电脑IP全部填完之后进行检测（电脑ping路由器或路由器ping电脑）

推荐（路由器ping电脑）

r1设备

查看和确认自己的IP地址

[r1]display ip interface brief

[r1]ping 192.168.1.2

[r1]ping 192.168.2.2

（检查网络连通情况）

r2设备

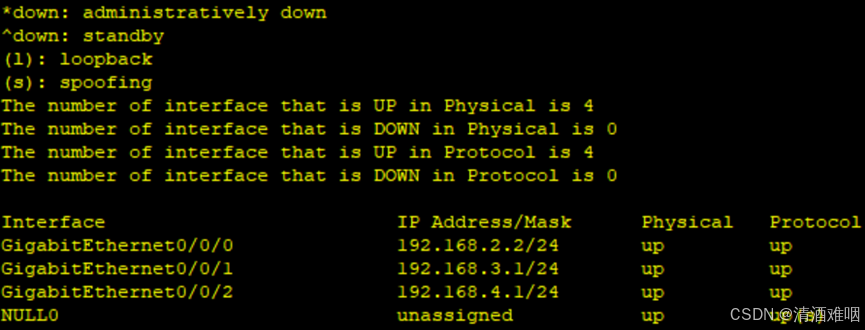

[r2]display ip interface brief

[r2]ping 192.168.3.2

[r2]ping 192.168.2.1

[r2]ping 192.168.4.2

（检查网络连通情况）

r3设备

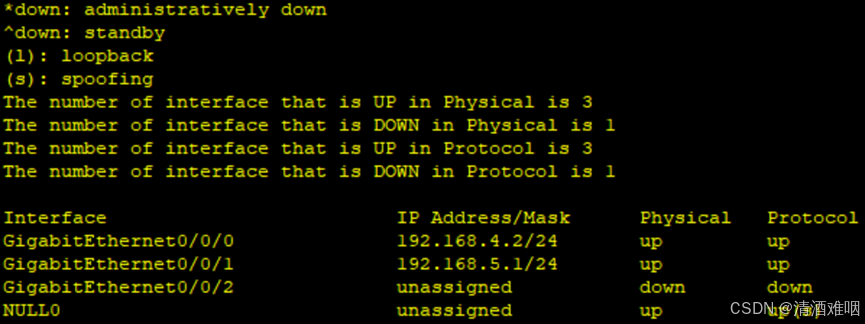

[r3]display ip interface brief

[r3]ping 192.168.5.2

[r3]ping 192.168.4.1

（检查网络连通情况）

配置静态路由

r1设备

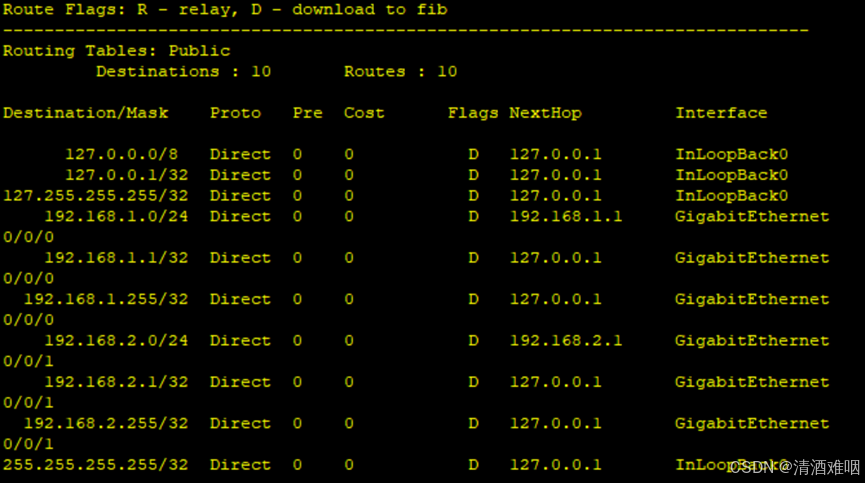

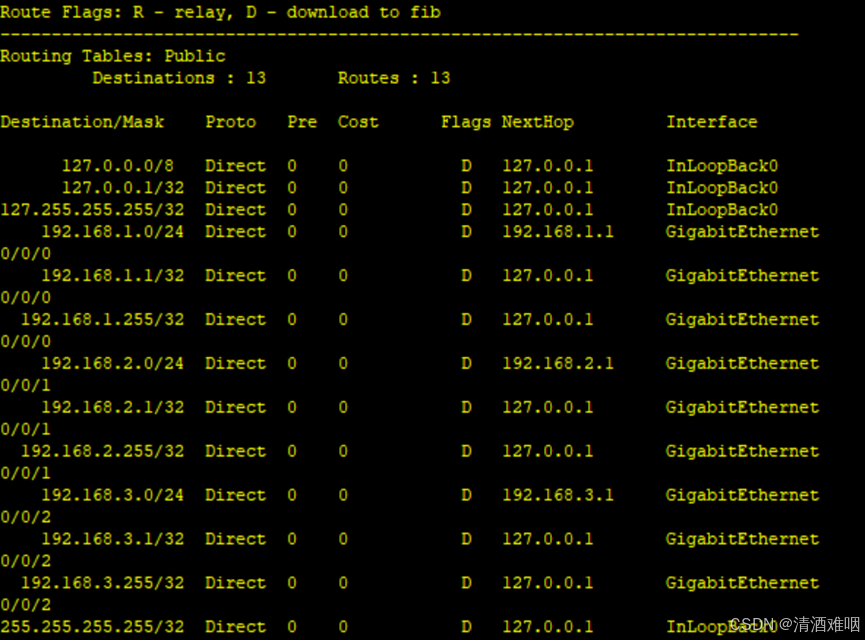

[r1]display ip routing-table    //查看路由表

（只需要看NextHop中192开头的IP地址）

（r1到192.168.3.0的下一跳是192.168.2.2）

[r1]ip route-static 192.168.3.0 24 192.168.2.2

[r1]ip route-static 192.168.4.0 24 192.168.2.2

[r1]ip route-static 192.168.5.0 24 192.168.2.2

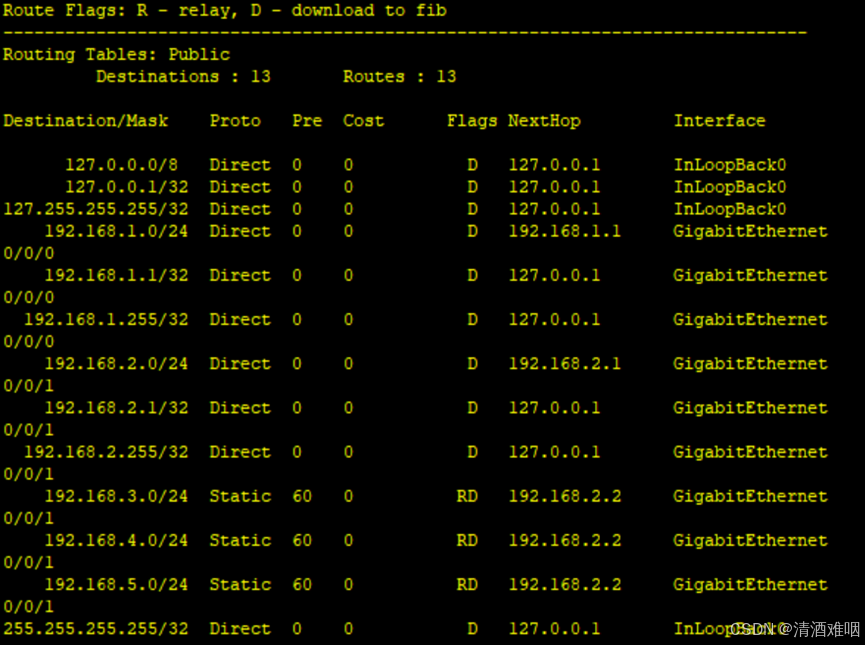

[r1]display ip routing-table

（Flags中RD表示手动配置的路由）

r2设备

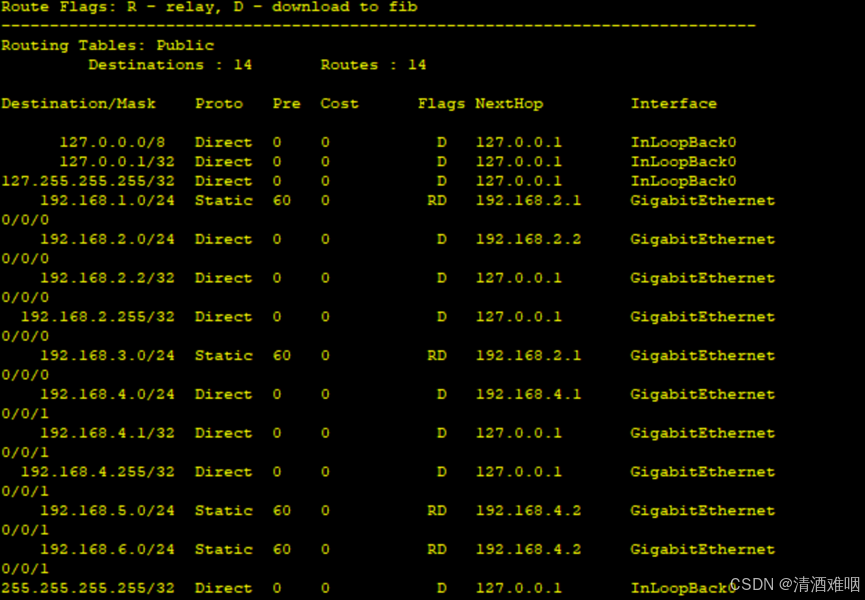

[r2]display ip routing-table    //查看路由表

[r2]ip route-static 192.168.1.0 24 192.168.2.1

[r2]ip route-static 192.168.5.0 24 192.168.4.2

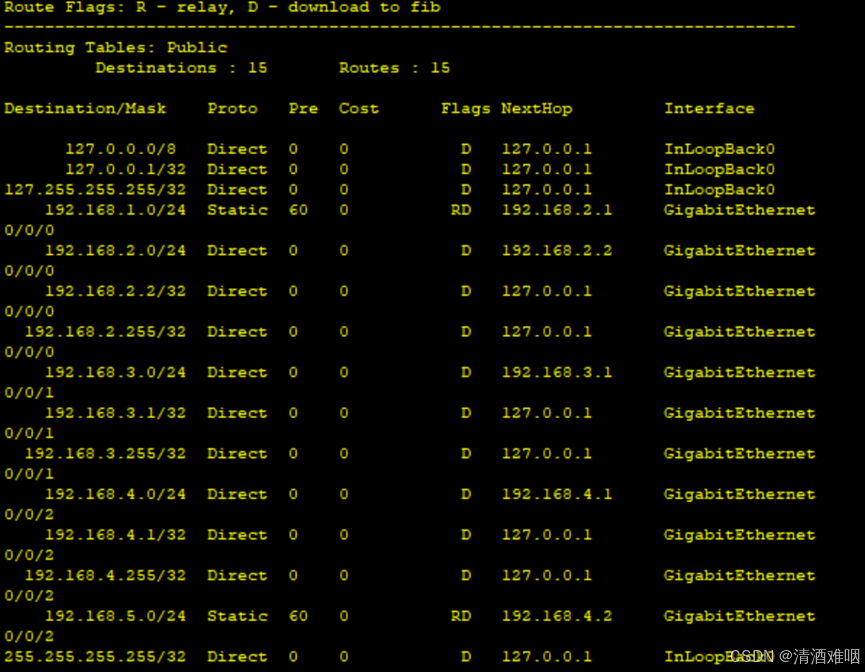

[r2]display ip routing-table

r3设备

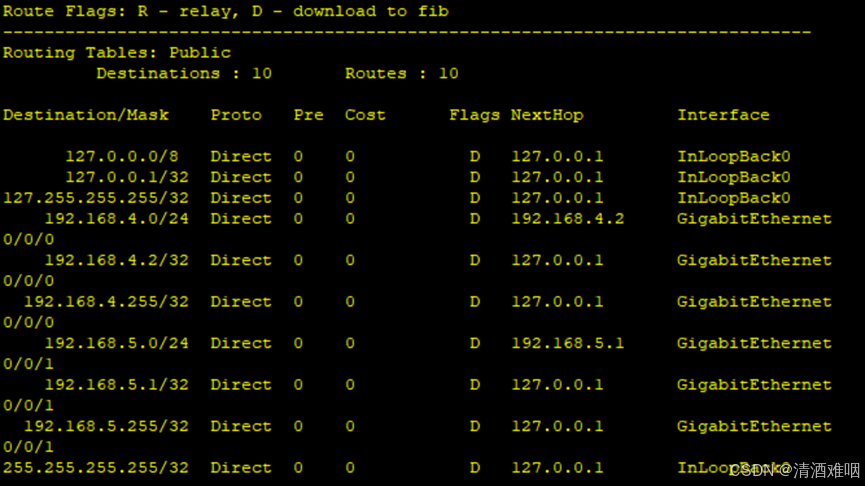

[r3]display ip routing-table    //查看路由表

[r3]ip route-static 192.168.1.0 24 192.168.4.1

[r3]ip route-static 192.168.2.0 24 192.168.4.1

[r3]ip route-static 192.168.3.0 24 192.168.4.1

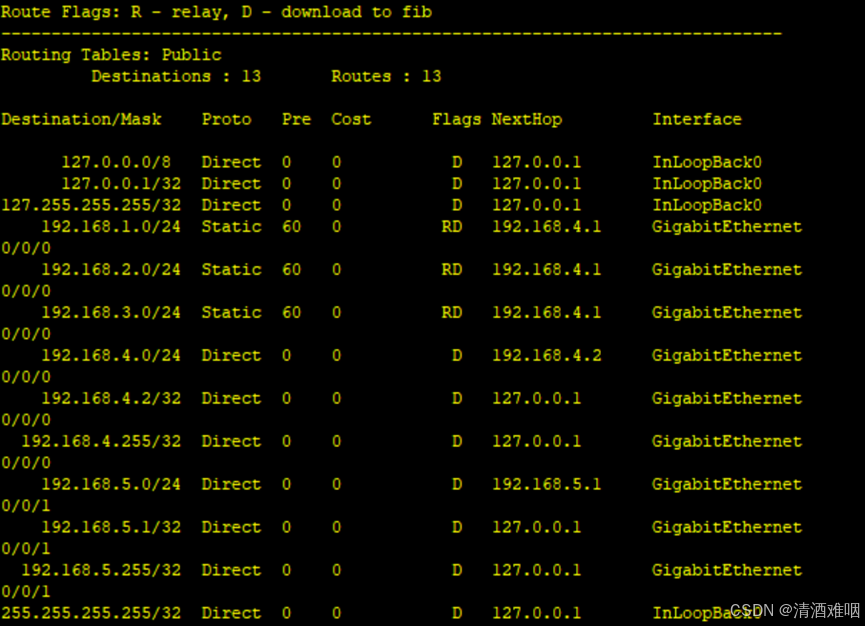

[r3]display ip routing-table

分析

当一个拓扑内，每台路由器都拥有到达每一个网段的所有路由，必然全网可达

配置方法总结（先配完IP、配除开天生网段外缺少的网段）

最终验证

使用PC1 ping PC2

PC1 ping 192.168.4.2

PC1 ping PC3

PC2 ping PC3

PC3 ping 192.168.2.1

若所测试的这几个之间网络都能够连通，则已经实现了“全网可达”。

实验二

拓扑设计

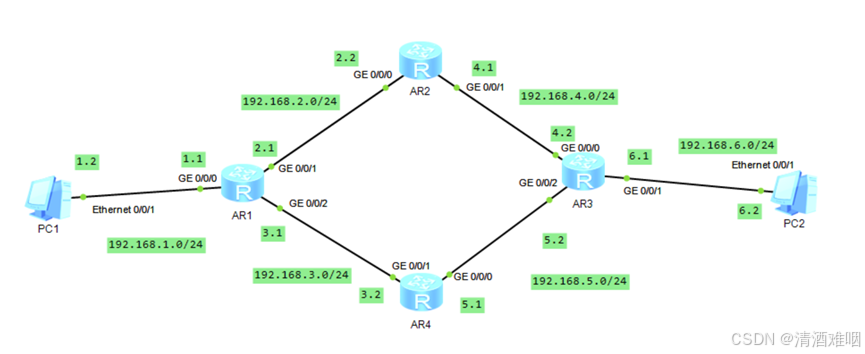

上面所展示的就是实验二的拓扑图

IP地址规划

网段划分：

192.168.1.0/24

192.168.2.0/24

192.168.3.0/24

192.168.4.0/24

192.168.5.0/24

192.168.6.0/24

配置IP地址

（静态的手动配置，动态的自动分配）

r1设备

<Huawei>system-view

[Huawei]sysname r1

[r1]interface g0/0/0

[r1-GigabitEthernet0/0/0]ip address 192.168.1.1 24

[r1-GigabitEthernet0/0/0]interface g0/0/1

[r1-GigabitEthernet0/0/1]ip address 192.168.2.1 24

[r1-GigabitEthernet0/0/1]interface g0/0/2

[r1-GigabitEthernet0/0/2]ip address 192.168.3.1 24

r2设备

<Huawei>system-view

[Huawei]sysname r2

[r2]interface g0/0/0

[r2-GigabitEthernet0/0/0]ip address 192.168.2.2 24

[r2-GigabitEthernet0/0/0]interface g0/0/1

[r2-GigabitEthernet0/0/1]ip address 192.168.4.1 24

r3设备

<Huawei>system-view

[Huawei]sysname r3

[r3]interface g0/0/0

[r3-GigabitEthernet0/0/0]ip address 192.168.4.2 24

[r3-GigabitEthernet0/0/0]interface g0/0/1

[r3-GigabitEthernet0/0/1]ip address 192.168.6.1 24

[r3-GigabitEthernet0/0/1]interface g0/0/2

[r3-GigabitEthernet0/0/2]ip address 192.168.5.2 24

r4设备

<Huawei>system-view

[Huawei]sysname r4

[r4]interface g0/0/0

[r4-GigabitEthernet0/0/0]ip address 192.168.5.1 24

[r4-GigabitEthernet0/0/0]interface g0/0/1

[r4-GigabitEthernet0/0/1]ip address 192.168.3.2 24

PC1

基础配置中的IPv4配置（静态）

IP地址：192.168.1.2

子网掩码：255.255.255.0

网关：192.168.1.1

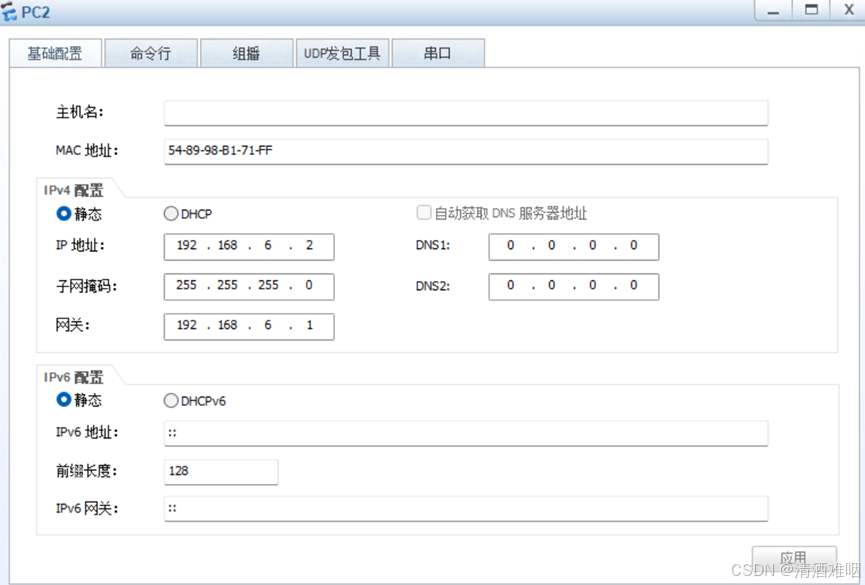

PC2

基础配置中的IPv4配置（静态）

IP地址：192.168.6.2

子网掩码：255.255.255.0

网关：192.168.6.1

路由器IP和电脑IP全部填完之后进行检测（电脑ping路由器或路由器ping电脑）

推荐（路由器ping电脑）

r1设备

[r1]display ip interface brief

[r1]ping 192.168.1.2

[r1]ping 192.168.2.2

[r1]ping 192.168.3.2

（检查网络连通情况）

r3设备

[r3]display ip interface brief

[r3]ping192.168.4.1

[r3]ping192.168.6.2

[r3]ping192.168.5.1

（检查网络连通情况）

配置静态路由

r1设备

[r1]display ip routing-table

已经拥有3条网段，配置缺少的网段

在配置路由的时候会遇到这样一个问题：有“岔路”的时候，到底选择那一条路径？

（配置选择短路径，路径短延时就相对较低）（防环）

[r1]ip route-static 192.168.4.0 24 192.168.2.2

[r1]ip route-static 192.168.5.0 24 192.168.3.2

[r1]ip route-static 192.168.6.0 24 192.168.2.2

[r1]ip route-static 192.168.6.0 24 192.168.3.2

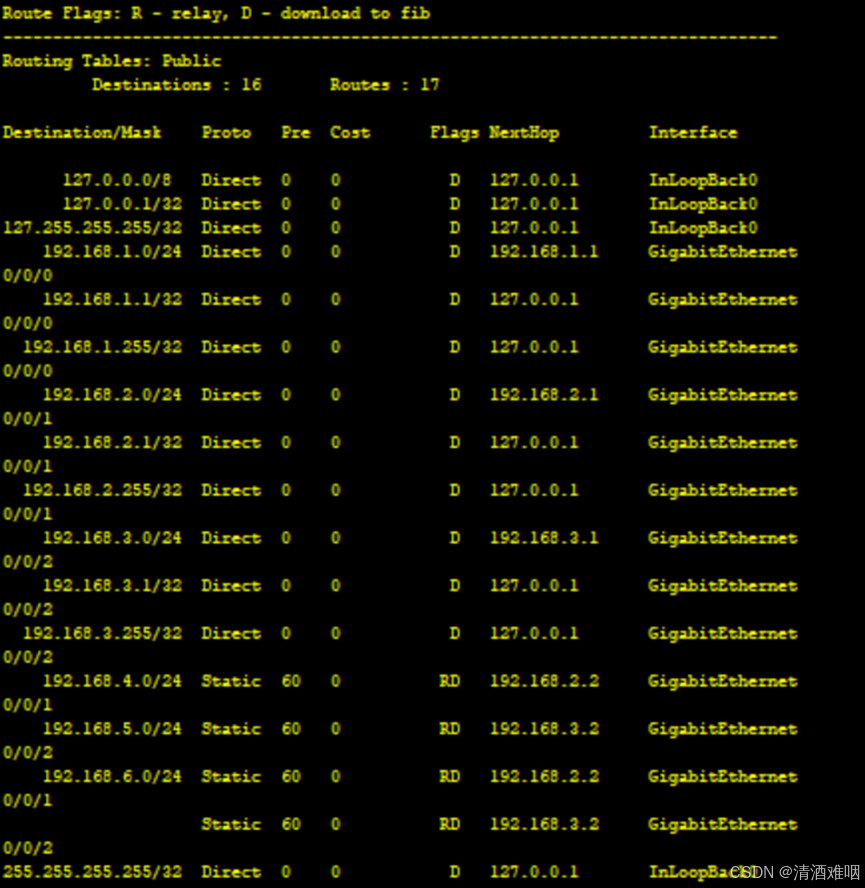

[r1]display ip routing-table

概念引入：负载均衡——当同一台路由器访问同一个目标地址拥有多条开销相似路径时，可以同时以多条路径下一跳来编写静态路由；实现设备将流量拆分后延多条路径同时传输的效果。

r2设备

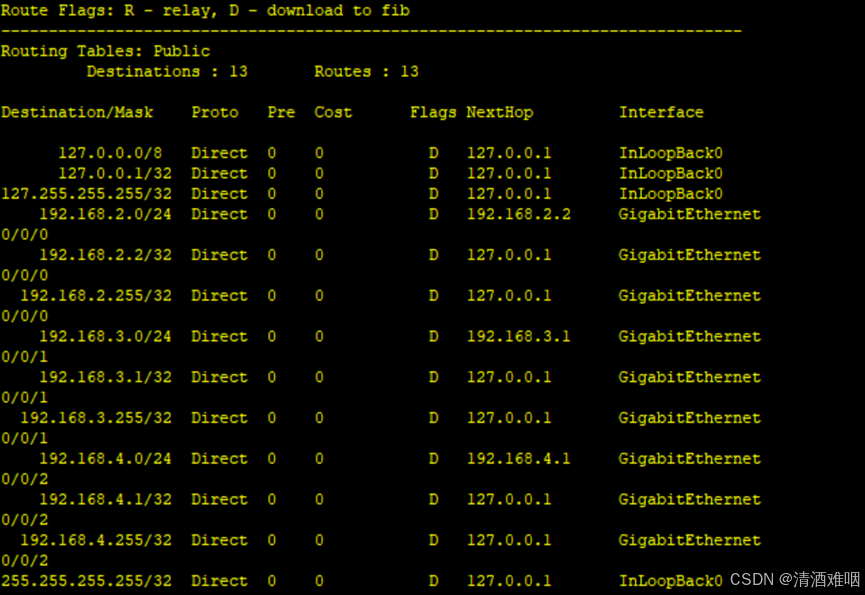

[r2]display ip routing-table

[r2]ip route-static 192.168.1.0 24 192.168.2.1

[r2]ip route-static 192.168.3.0 24 192.168.2.1

[r2]ip route-static 192.168.5.0 24 192.168.4.2

[r2]ip route-static 192.168.6.0 24 192.168.4.2

[r2]display ip routing-table

r3设备

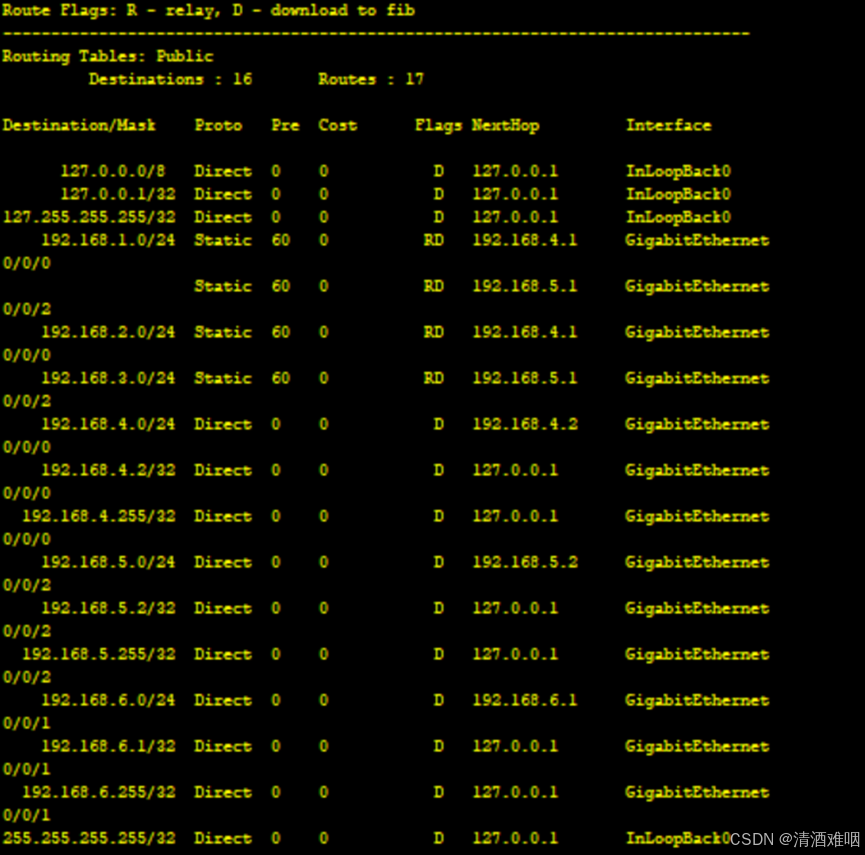

[r3]display ip routing-table

[r3]ip route-static 192.168.2.0 24 192.168.4.1

[r3]ip route-static 192.168.3.0 24 192.168.5.1

[r3]ip route-static 192.168.1.0 24 192.168.4.1

[r3]ip route-static 192.168.1.0 24 192.168.5.1

[r3]display ip routing-table

r4设备

[r4]display ip routing-table

[r4]ip route-static 192.168.1.0 24 192.168.3.1

[r4]ip route-static 192.168.2.0 24 192.168.3.1

[r4]ip route-static 192.168.4.0 24 192.168.5.2

[r4]ip route-static 192.168.6.0 24 192.168.5.2

[r4]display ip routing-table

分析

当一个拓扑内，每台路由器都拥有到达每一个网段的所有路由，必然全网可达

配置方法总结（先配完IP、配除开天生网段外缺少的网段）

最终验证：（有重复）

PC1>ping 192.168.6.2

PC1>ping 192.168.5.2

PC1>ping 192.168.4.2

PC1>ping 192.168.3.2

PC1>ping 192.168.2.2

PC2>ping 192.168.1.2

PC2>ping 192.168.2.1

PC2>ping 192.168.3.1

PC2>ping 192.168.4.1

PC2>ping 192.168.5.1

<r3>ping 192.168.4.1

<r3>ping 192.168.5.1

<r3>ping 192.168.3.1

<r3>ping 192.168.2.1

<r1>ping 192.168.2.2

<r1>ping 192.168.3.2

<r1>ping 192.168.4.2

<r1>ping 192.168.5.2

若所测试的这几个之间网络都能够连通，则已经实现了“全网可达”。
