在树莓派上基于openeuler和isulad部署Kubeedge

一、软硬件需求

硬件：

树莓派4B一台

HDMI连接线一根（后续用于树莓派连接显示屏）：

显示屏一台、鼠标一个、键盘一个（皆接入树莓派用于后续操作）

软件：

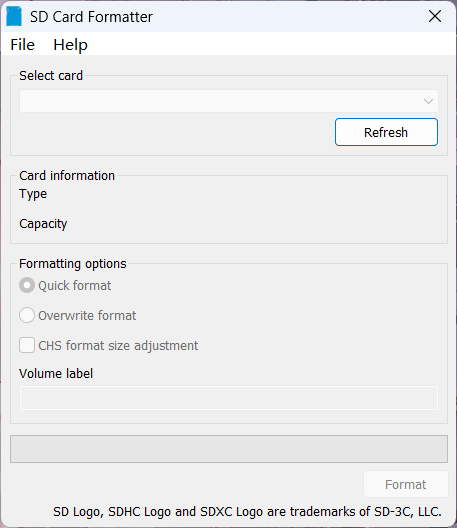

SD卡格式化工具：SD Card Formatter

镜像：

openEuler 22.03 LTS SP4 和 openEuler-22.03-LTS-SP4-raspi-aarch64.img

烧录工具：

Win32DiskImager


SSH客户端：

Xshell

二、树莓派的初始化

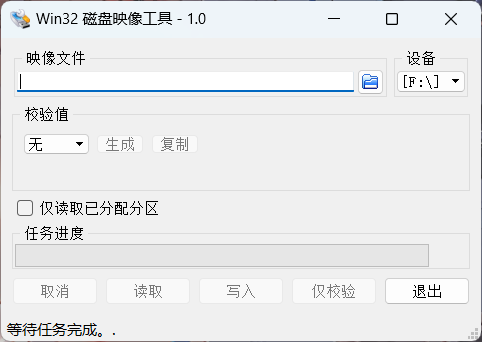

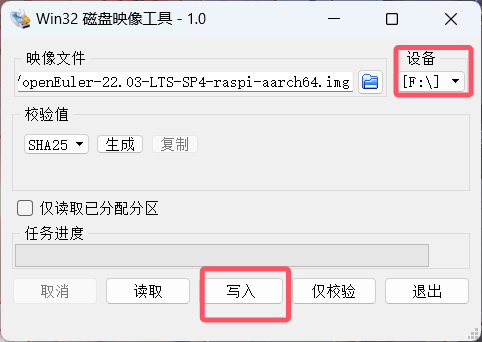

1、烧录镜像

2、启动系统并连接WiFi

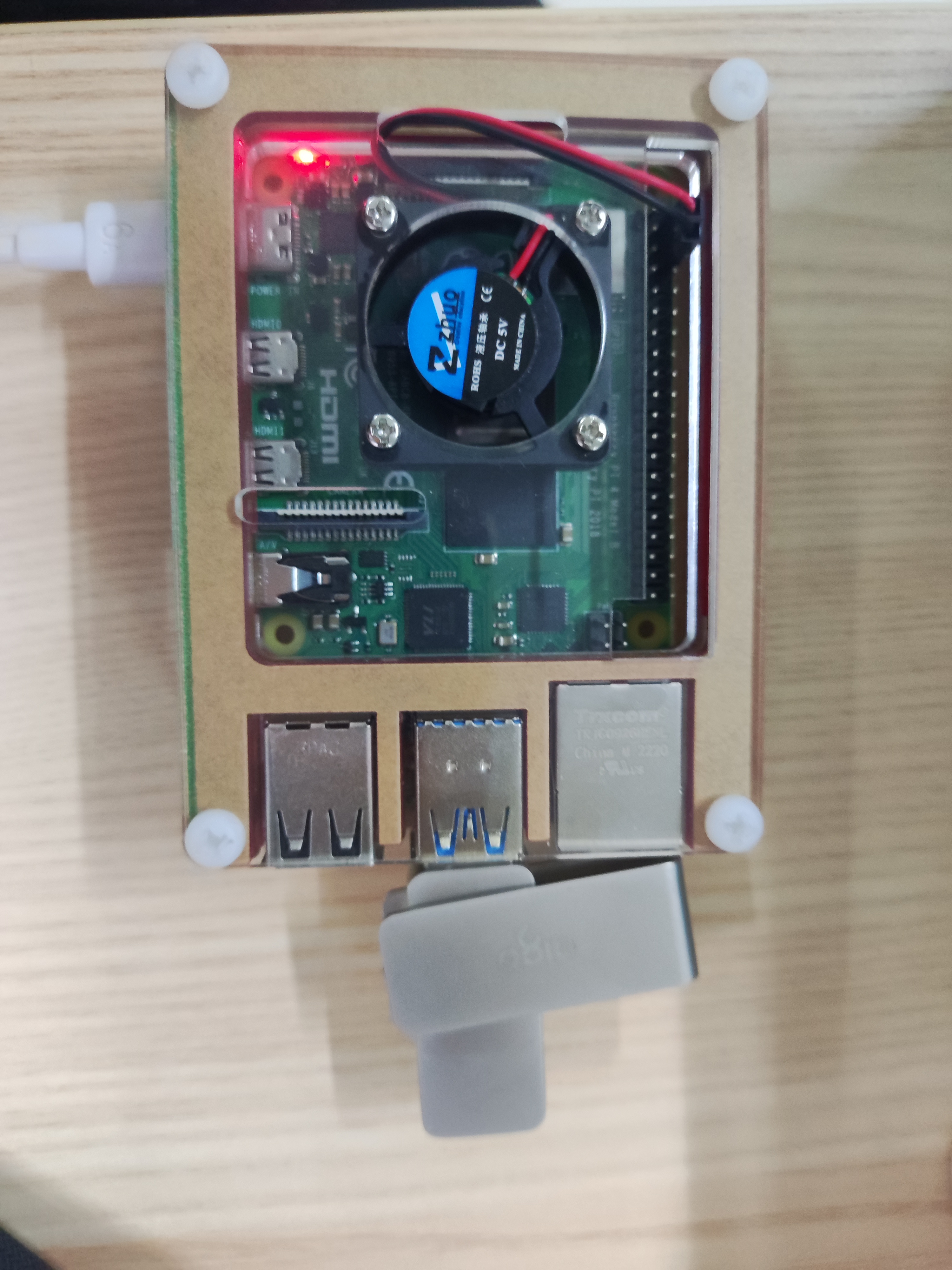

        烧录好之后将SD卡或者U盘插入到树莓派，将显示屏、鼠标就、键盘接入树莓派，并给树莓派插入电源。

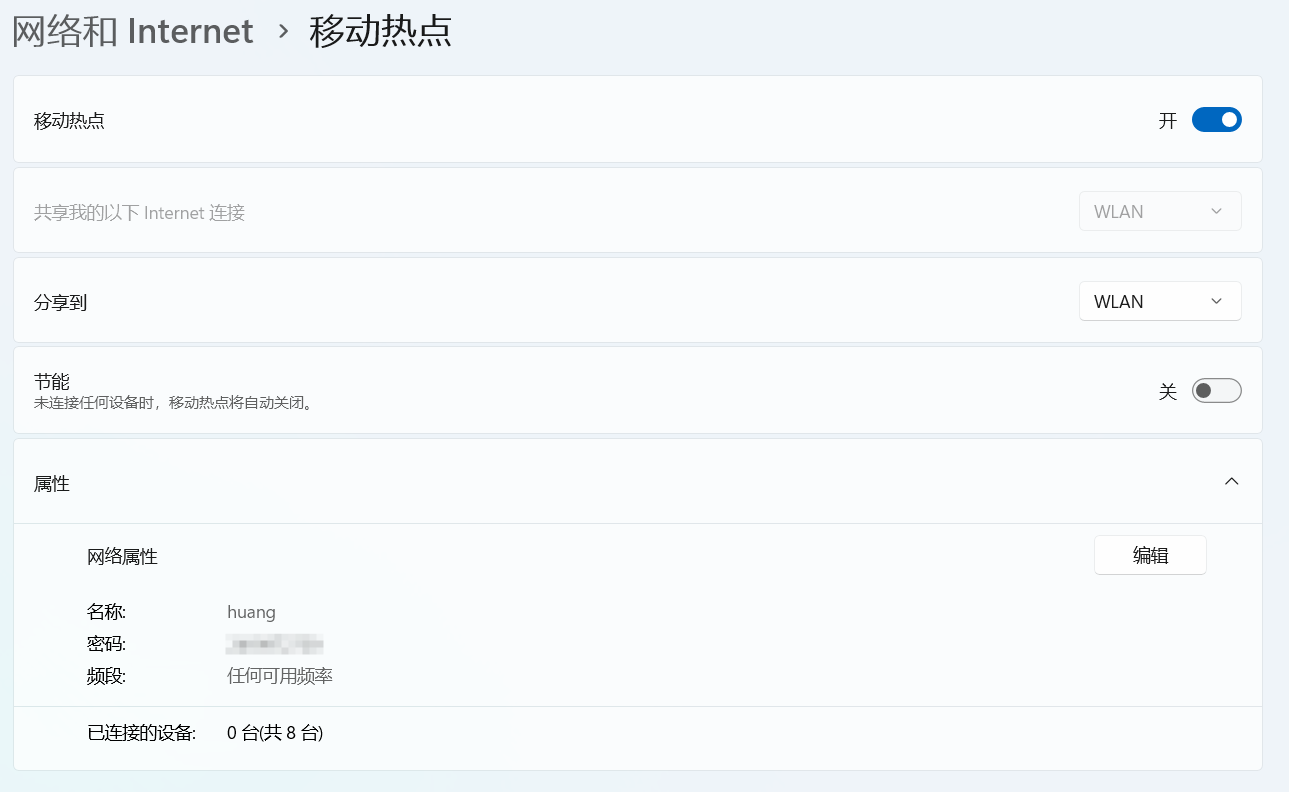

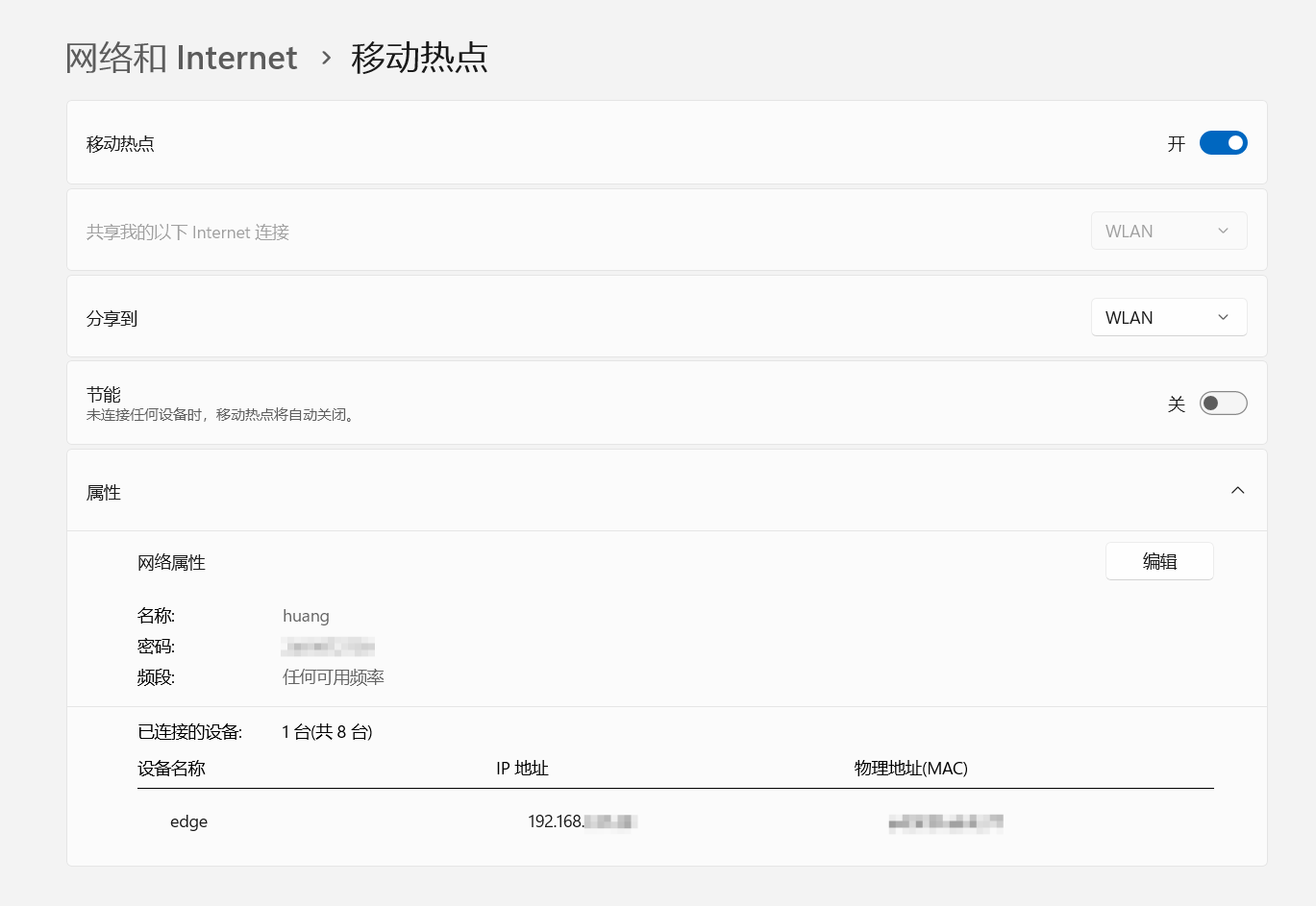

        开启笔记本电脑的移动热点，方便后续查看树莓派的ip（非必要步骤，但建议）：

        安装了openeuler操作系统的树莓派默认用户名为：root，密码为：openeuler，接下来连接WiFi。

        查看WiFi的SSID：

nmcli dev wifi

        连接WiFi：

nmcli dev wifi connect huang password xxxxxxx

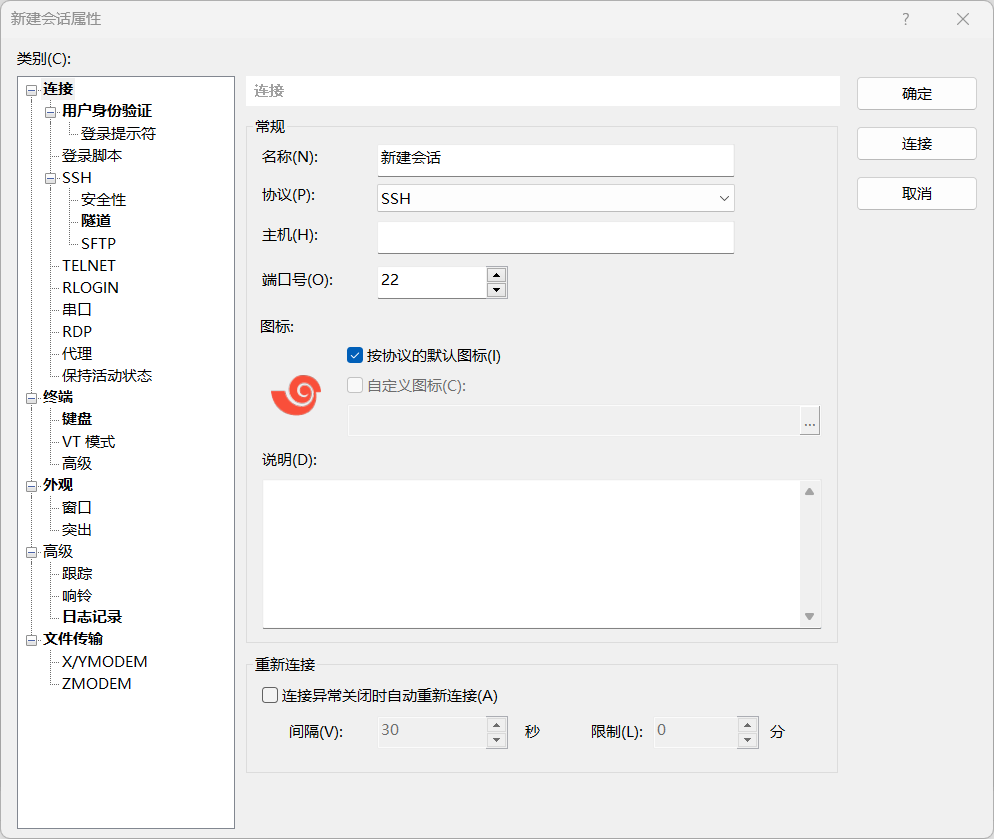

3、SSH连接树莓派

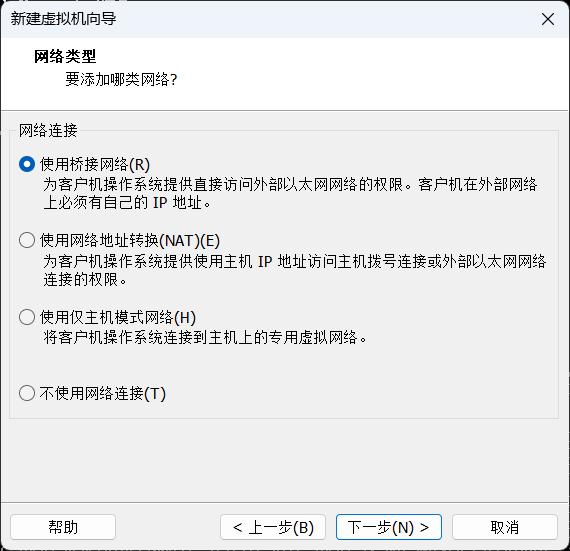

4、虚拟机安装操作系统时需要知道的（踩了好久的坑）

        master节点我是使用虚拟机在笔记本上部署的，每次在边缘节点加入集群的时候都会发现边缘节点加入不了集群，检查发现是ping不通master节点而master节点是可以ping通边缘节点的。经过查阅资料和多次实践，发现我们在新建虚拟机的时候网络连接需要采用桥接网络。


三、部署k8s（默认在云侧操作）

1、准备工作

需要用到的组件版本

组件	版本
OS	openEuler 22.03 LTS SP4
Kubernetes	1.20.2-16
iSulad	2.1.2
KubeEdge	v1.8.0

节点规划

节点名	位置	组件
cloud.kubeedge	云侧（cloud）	k8s（master）、isulad、cloudcore
edge.kubeedge	边缘侧（edge）	isulad、edgecore

建议：我们可以提前使用hostnamectl set-hostname命令来修改节点名

云侧：

hostnamectl set-hostname cloud.kubeedge

边缘侧：

hostnamectl set-hostname edge.kubeedge

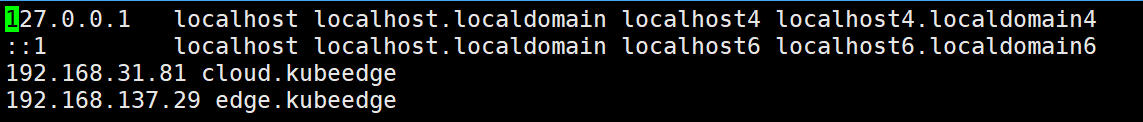

前往/etc/hosts添加主机（云侧和边缘侧）：

vi /etc/hosts

安装一些所需要的工具（云侧和边缘侧）

边缘侧得先下载yum工具才能使用下面的命令：

yum install -y socat conntrack-tools tar ntpdate patch

安装iSulad（云侧和边缘侧）

yum install -y iSulad
systemctl start isulad

2、部署k8s

下载kubeedge-tools 工具包（这里云侧和边缘侧都进行）：

wget -O kubeedge-tools.zip https://gitee.com/Poorunga/kubeedge-tools/repository/archive/master.zip
unzip kubeedge-tools.zip

#进入 kubeedge-tools 工具包目录（我们后续所有操作基于此目录）
cd kubeedge-tools-master

初始化云侧环境：

./setup-cloud.sh

修改iSulad配置文件：

将registry-mirrors项添加镜像库"hub.oepkgs.net"和"https://docker.1ms.run"，并将pod-sandbox-image改为

"pod-sandbox-image": "registry.aliyuncs.com/google_containers/pause:3.2"，如下：

"registry-mirrors": [
        "hub.oepkgs.net",
        "https://docker.1ms.run"
    ],

"pod-sandbox-image": "registry.aliyuncs.com/google_containers/pause:3.2"

 然后使用下面命令重启isulad：

systemctl restart isulad

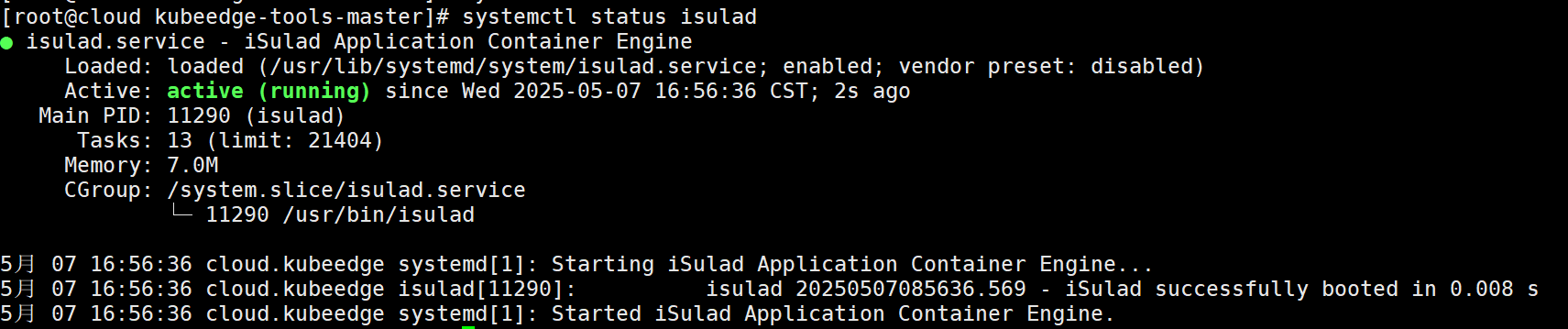

接着查看isulad的运行状态(isulad的正常运行非常重要影响后续能否部署成功)：

systemctl status isulad

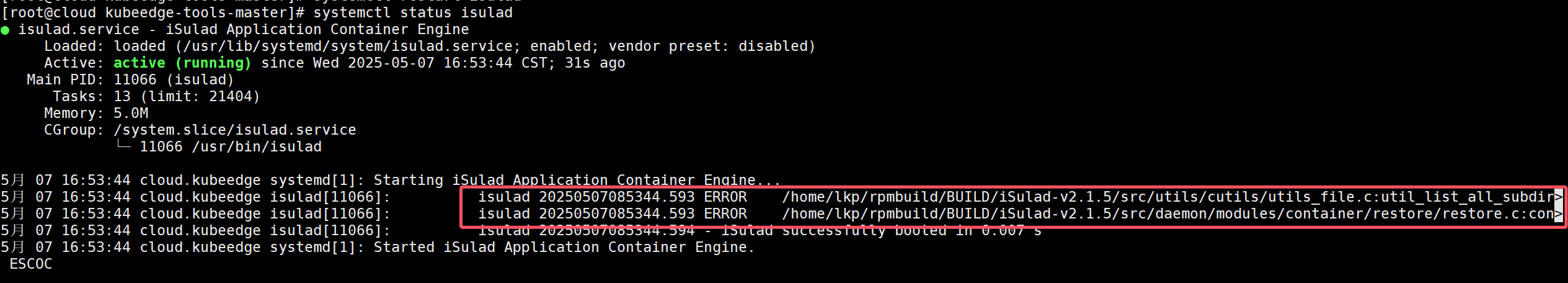

可能会出现的错误：

说明我们缺失了目录，因此需要手动创建：

sudo mkdir -p /var/lib/isulad/engines

sudo chown -R root:root /var/lib/isulad/engines
sudo chmod 755 /var/lib/isulad/engines

k8s集群初始化（apiserver-advertise-address=云侧IP，请根据自己的ip进行更改）

kubeadm init --apiserver-advertise-address=192.168.xx.xx --kubernetes-version v1.20.15 --pod-network-cidr=10.244.0.0/16 --upload-certs --cri-socket=/var/run/isulad.sock --image-repository=registry.aliyuncs.com/google_containers

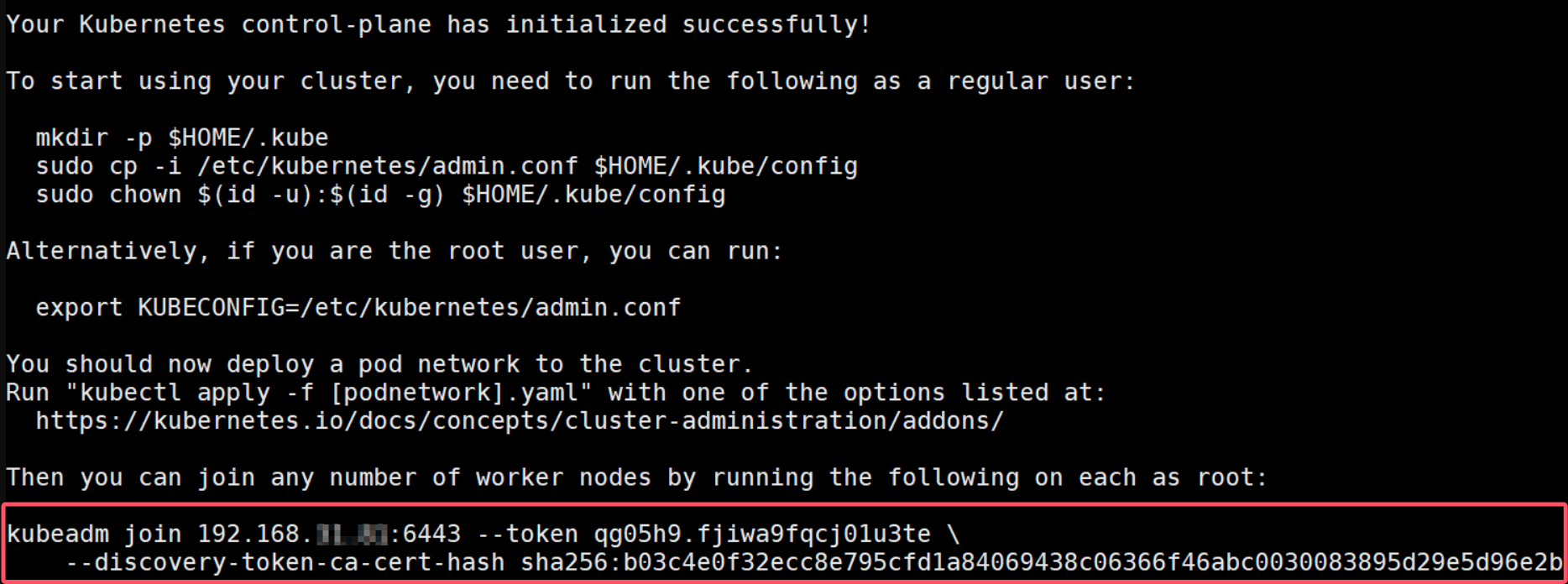

成功效果图（记得保存好最下面这两行指令）：

接下来将指定文件复制到指定目录：

mkdir -p $HOME/.kube
sudo cp -i /etc/kubernetes/admin.conf $HOME/.kube/config
sudo chown $(id -u):$(id -g) $HOME/.kube/config

3、安装网络插件

./install-flannel-cloud.sh

查看是否安装完成：

# 查看节点状态（Ready 即正常）
kubectl get nodes
NAME             STATUS   ROLES                  AGE   VERSION
cloud.kubeedge   Ready    control-plane,master   12m   v1.20.2

# 查看所有 k8s 组件运行状态（Running 即正常）
$ kubectl get pods -n kube-system
NAME                                     READY   STATUS    RESTARTS   AGE
coredns-74ff55c5b-4ptkh                  1/1     Running   0          15m
coredns-74ff55c5b-zqx5n                  1/1     Running   0          15m
etcd-cloud.kubeedge                      1/1     Running   0          15m
kube-apiserver-cloud.kubeedge            1/1     Running   0          15m
kube-controller-manager-cloud.kubeedge   1/1     Running   0          15m
kube-flannel-cloud-ds-lvh4n              1/1     Running   0          13m
kube-proxy-2tcnn                         1/1     Running   0          15m
kube-scheduler-cloud.kubeedge            1/1     Running   0          15m

四、部署cloudcore和edgecore

1、云侧部署cloudcore

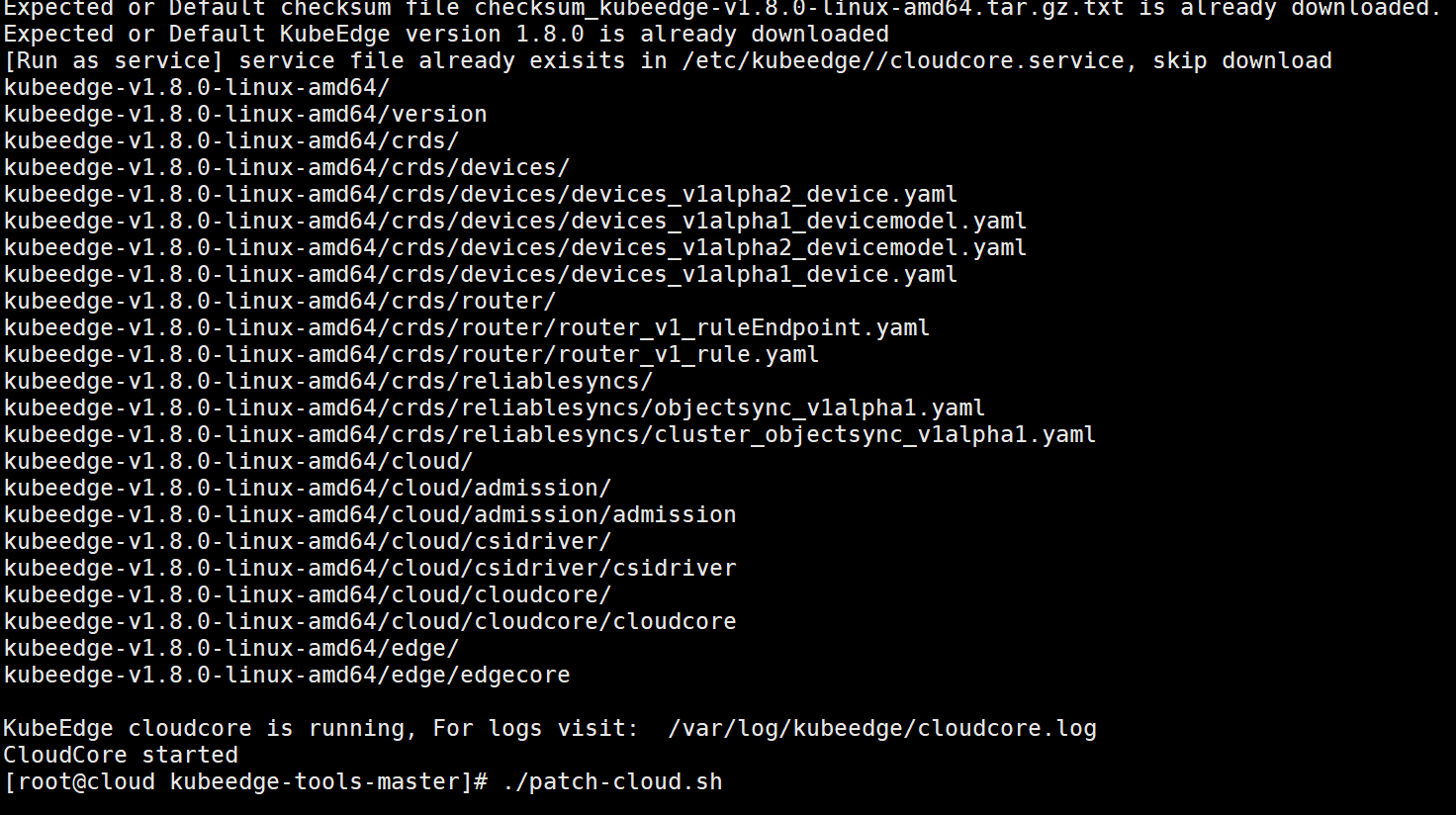

初始化：

keadm init --advertise-address="云侧IP" --kubeedge-version=1.8.0

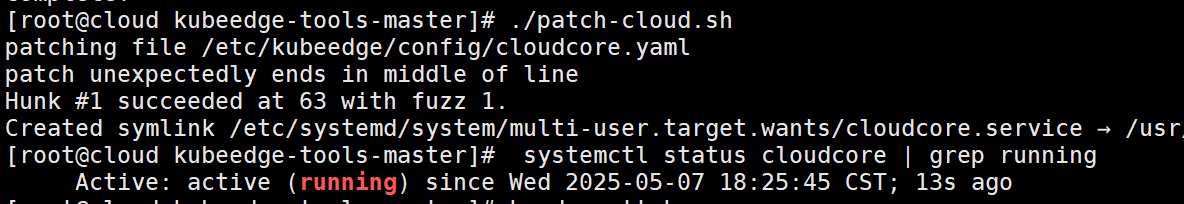

调整cloudcore配置：

./patch-cloud.sh

检查是否正常部署

# active (running)即正常
systemctl status cloudcore | grep running

Active: active (running) since Fri 2023-05-20 10:54:30 CST; 5min ago（显示这行即为正常）

2、边缘侧部署edgecore

2.1、准备工作

禁用selinux

setenforce 0

开启相应转发机制：

cat >> /etc/sysctl.d/k8s.conf <<EOF
net.bridge.bridge-nf-call-ip6tables = 1
net.bridge.bridge-nf-call-iptables = 1
net.ipv4.ip_forward = 1
vm.swappiness=0
EOF

生效规则：

modprobe br_netfilter
sysctl -p /etc/sysctl.d/k8s.conf

关闭系统swap：

swapoff -a

前往/boot/cmdline.txt修改启动参数：

vi /boot/cmdline.txt

在最后面添加

cgroup_enable=memory cgroup_memory=1 swapaccount=1

重启：

reboot

2.2、初始化边缘侧环境

提前拉取镜像：

isula  pull swr.cn-north-4.myhuaweicloud.com/ddn-k8s/docker.io/kubeedge/pause:3.1
isula tag  swr.cn-north-4.myhuaweicloud.com/ddn-k8s/docker.io/kubeedge/pause:3.1  docker.io/kubeedge/pause:3.1

初始化：

./setup-edge.sh

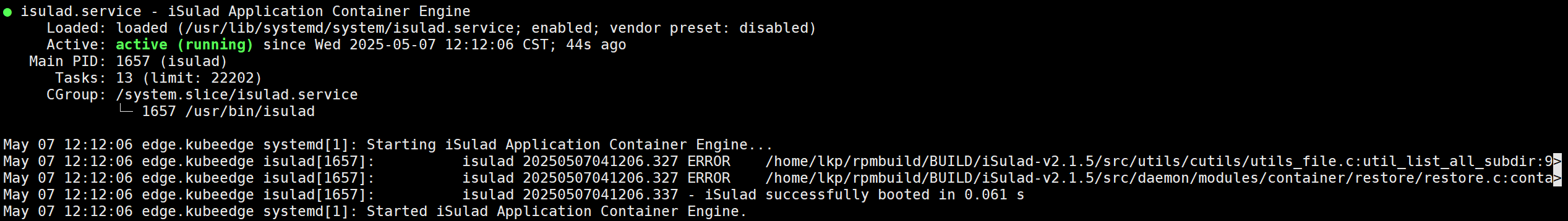

检查isulad的日志情况（isulad的正常运行非常重要影响后续能否部署成功）:

systemctl status isulad

 可能会出现的错误：

这里是因为缺少了目录，手动创建就好了。

sudo mkdir -p /var/lib/isulad/engines
sudo chown -R root:root /var/lib/isulad
sudo chmod -R 750 /var/lib/isulad
sudo systemctl daemon-reload
sudo systemctl restart isulad

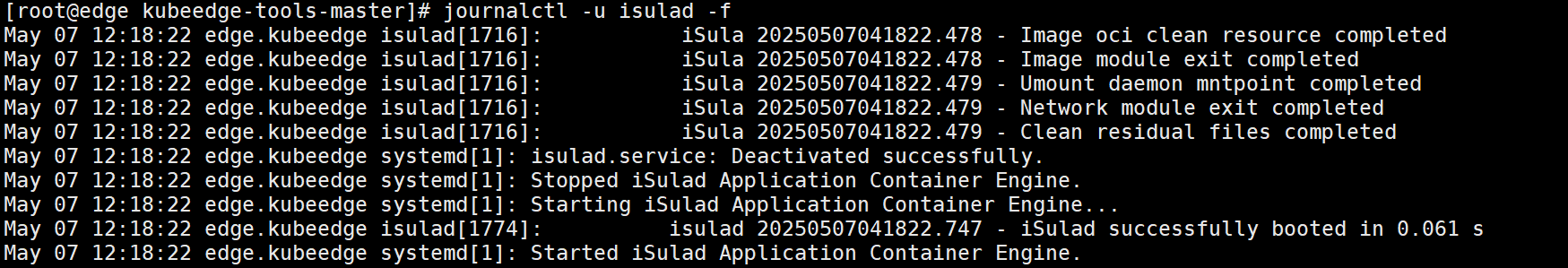

再次检查isulad的日志：

journalctl -u isulad -f

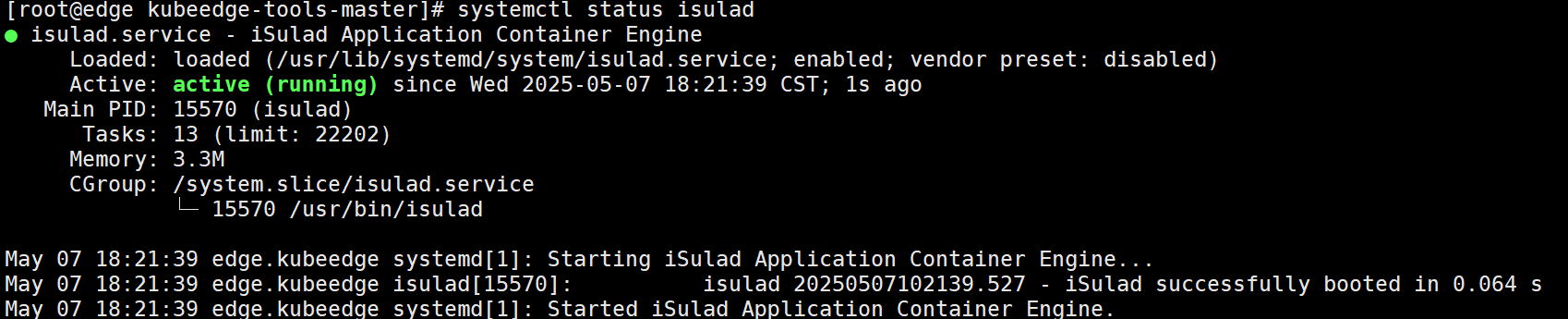

完美解决：

 2.3、加入k8s集群

由于树莓派的openeuler操作系统是不自带yum工具的，我们得先下载yum工具。

dnf install yum

安装k8s工具：

yum install kubernetes-master kubernetes-kubeadm kubernetes-client kubernetes-kubelet

加入集群(这里的指令是之前保存的指令后面再加上--cri-socket=unix:///var/run/isulad.sock)：

kubeadm join 192.168.xx.xx:6443 --token qg05h9.fjiwa9fqcj01u3te     --discovery-token-ca-cert-hash sha256:b03c4e0f32ecc8e795cfd1a84069438c06366f46abc0030083895d29e5d96e2b --cri-socket=unix:///var/run/isulad.sock

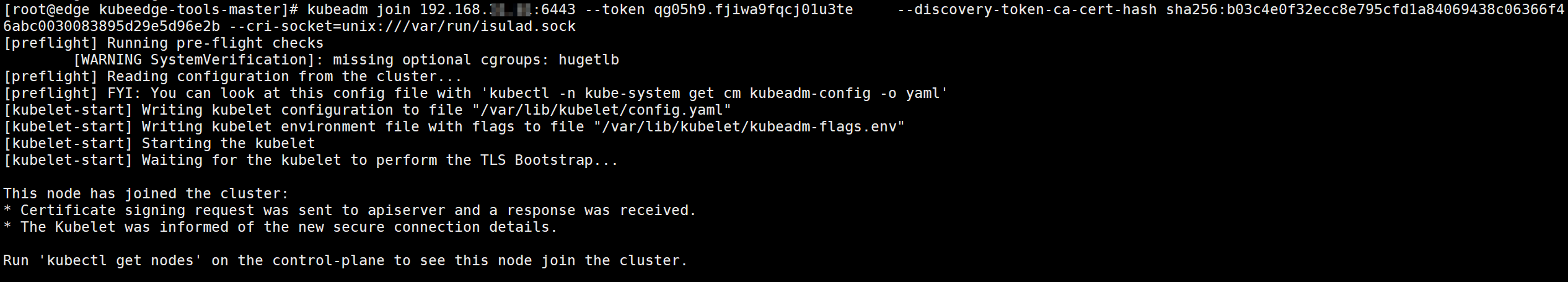

成功效果图：

2.4、加入kubeedge集群

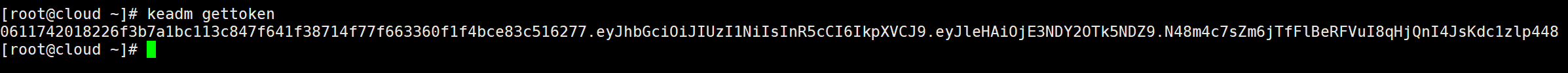

先在云端获取token：

keadm gettoken

将刚刚得到的token替换到命令里：

keadm join --cloudcore-ipport=云侧IP:10000 --kubeedge-version=1.8.0 --token=96058ab80ffbeb87fe58a79bfb19ea13f9a5a6c3076a17c00f80f01b406b4f7c.eyJhbGciOiJIUzI1NiIsInR5cCI6IkpXVCJ9.eyJleHAiOjE2NDY0NDg4NzF9.1mJegWB7SUVjgf-OvAqILgbZXeMHR9eOzMxpNFc42SI

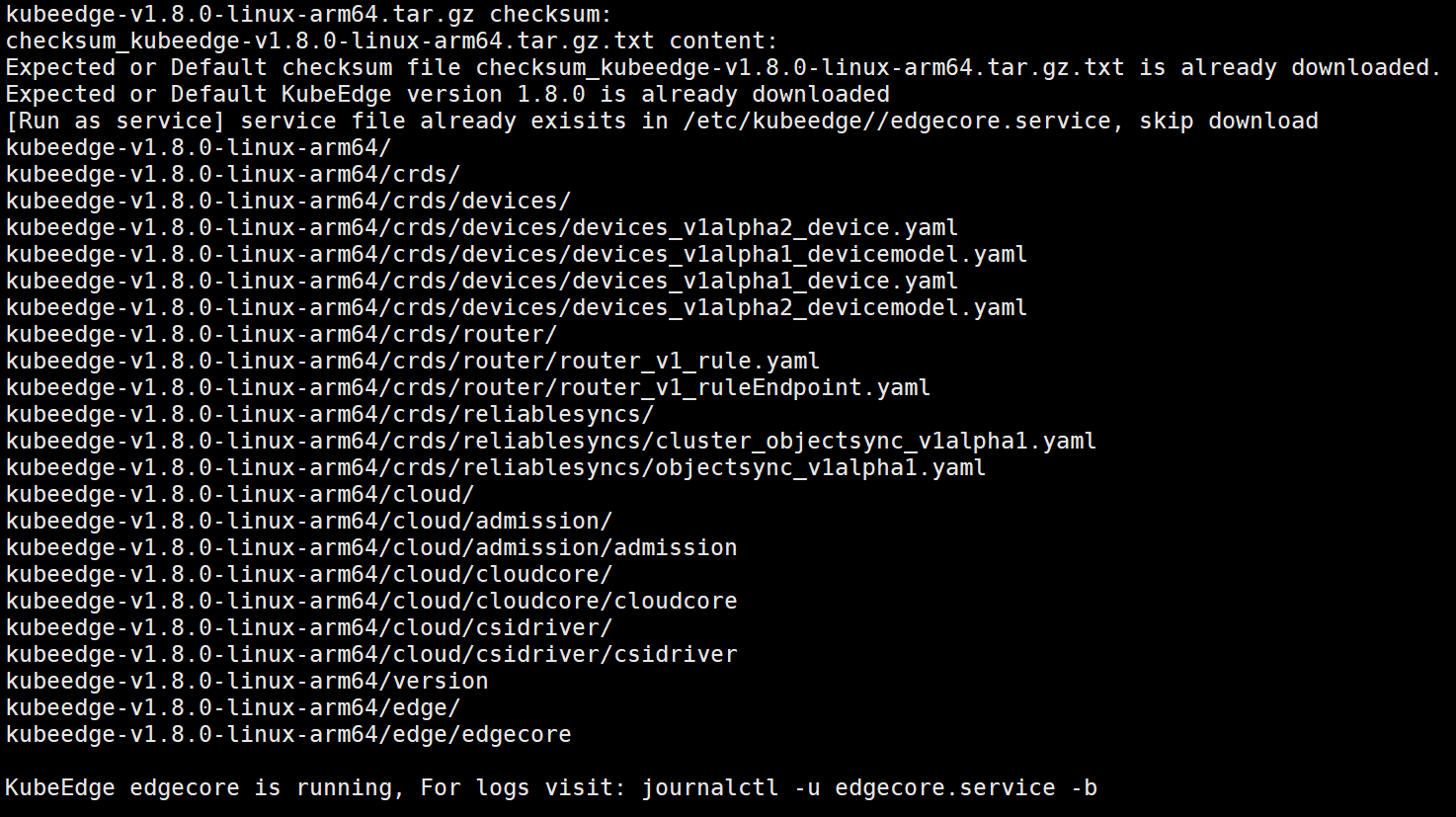

成功效果图：

 调整 edgecore 配置 ：

./patch-edge.sh

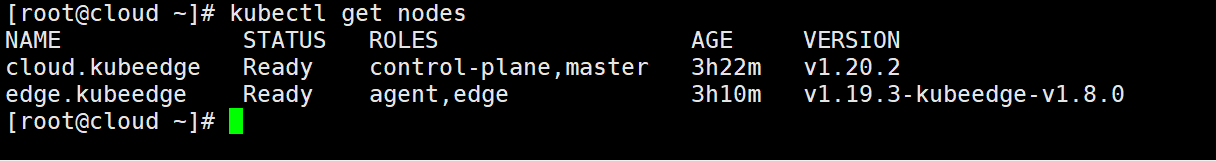

 检查边缘节点是否加入集群成功（在云侧执行）：

kubectl get nodes

自此整个kubeedge的部署皆已完成！

五、测试部署

1、创建一个简单的Pod（在云侧）

在云端创建一个简单的测试Pod让其在边缘节点运行：

kubectl apply -f yamls/nginx-deployment.yaml

2、检查是否在边缘侧运行（Running即为正常）：

$ kubectl get pod -owide | grep nginx
nginx-deployment-84b99f4bf-jb6sz   1/1     Running   0          30s   10.244.1.2   edge.kubeedge   <none>           <none>
