第二章 Centos8 Linux配置与管理firewalld防火墙 项目实训3

指导老师：徐晶晶；这是在课堂实验做的

目录

前言：

项目实训3：配置防火墙

1.项目背景

一  在server01，Client01上修改本地源

1.1 创建源配置备份文件夹，进入源配置文件目录cd /etc/yum.repos.d/

1.2 创建备份文件夹

1.3 备份源配置文件

1.3.1 将所有源配置文件移动到backup文件夹

1.3.2 将媒体源配置文件复制到当前目录

1.4 修改源配置文件

1.4.1 首先确认iso光盘文件是否已经挂载。

1.4.2 挂载光盘

1.4.3  查看Media目录中BaseOS和AppStraem路径

 1.4.4  编辑Media源文件

1.4.5  安装 http服务

 二 内网访问外网

2.1 查看ens224这个网卡所在区域

2.2 将ens224这个网卡添加到外部区域

 2.3 由于需要 NAT 连接网络，需要将 Server02 外部区域的伪装打开

2.3.1 查询伪装是否打开

2.3.2 将 server01 的网关修改成 Server02 的第一张网卡的ip (192.168.10.4)

 ​编辑

2.4 在 Server02 上配置内部接口ens160

2.4.1 将内部接口加入到内网区域 internal

2.5 在外网上 Client01 上配置供测试的 Web 服务器

2.5.1  在 Client01 上添加 http 服务到防火墙策略

2.6 在 server01 上测试SNA 配置是否成功

三 外网访问内网

3.1 在 Server02 上配置DNAT

3.2 在外网 Client01 上测试

---

前言：

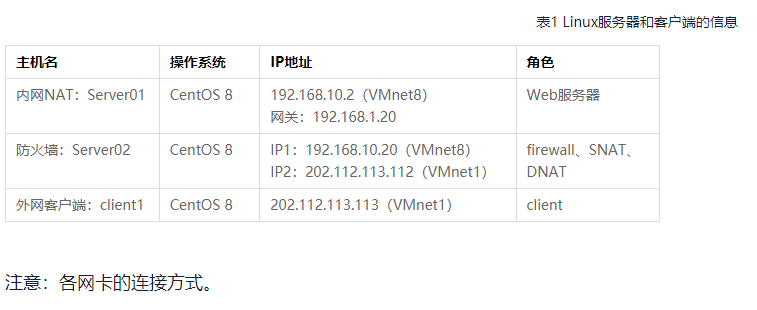

虚拟机需求：1台服务器（Server01),1台服务器（Server02), 1台客户端（Client1）

在第一章的基础上继续实训

项目实训3：配置防火墙

1.项目背景

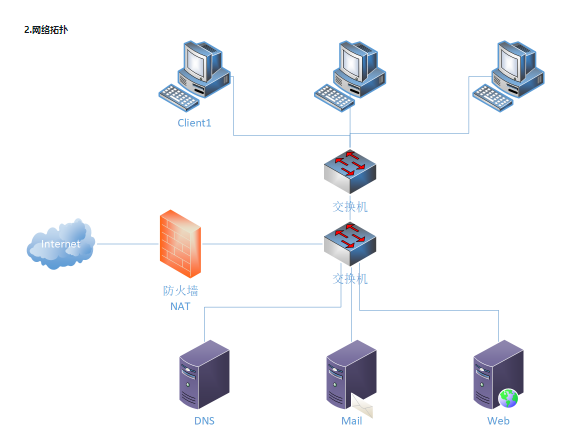

假如某企业需要接入 Iintemet，由ISP 分配IP 地址202.112.113.112。采firewall作为NAT服务器接入网络，内部采用192.168.10.0/24，外部采用202.112.113.112。为确保安全需要配置防火墙功能，要求内部仅能够访问Web、DNS及Mail 3台服务器；内部Web服务器192.168.10.2 通过端口映像方式对外提供服务。配置 firewalld 防火墙网络拓扑如图所示。

一  在server01，Client01上修改本地源

1.1 创建源配置备份文件夹，进入源配置文件目录cd /etc/yum.repos.d/

[root@server01 ~]# cd /etc/yum.repos.d/

1.2 创建备份文件夹

[root@server01 yum.repos.d]# mkdir backup

1.3 备份源配置文件

1.3.1 将所有源配置文件移动到backup文件夹

[root@server01 yum.repos.d]# mv C* backup

1.3.2 将媒体源配置文件复制到当前目录

[root@server01 yum.repos.d]# cp backup/CentOS-Stream-Media.repo  .

1.4 修改源配置文件

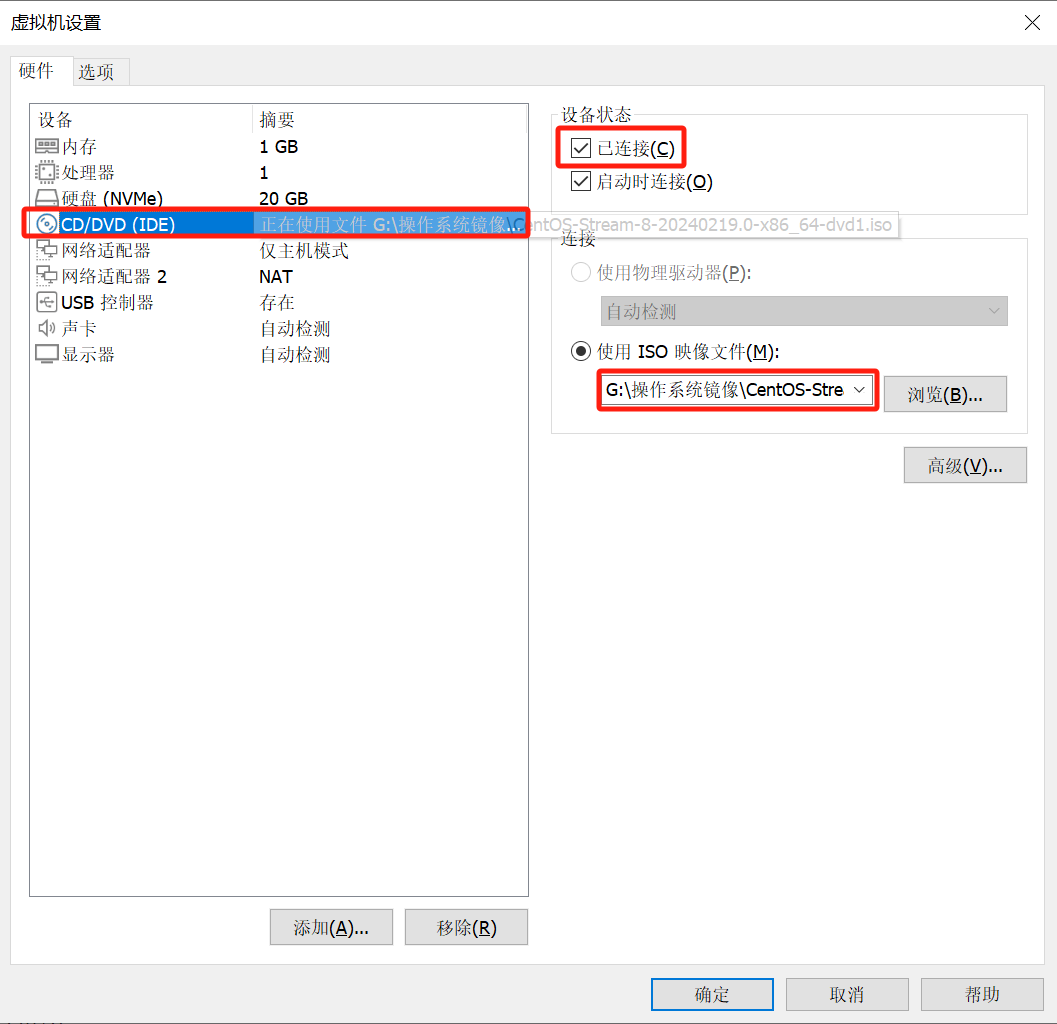

1.4.1 首先确认iso光盘文件是否已经挂载。

1.4.2 挂载光盘

[root@server01 yum.repos.d]#  mount /dev/cdrom /media
mount: /media: /dev/sr0 already mounted on /run/media/root/CentOS-Stream-8-BaseOS-x86_64.

1.4.3  查看Media目录中BaseOS和AppStraem路径

[root@server01 yum.repos.d]# ls /media/
AppStream  BaseOS  EFI  EULA  extra_files.json  GPL  images  isolinux  LICENSE  media.repo  TRANS.TBL

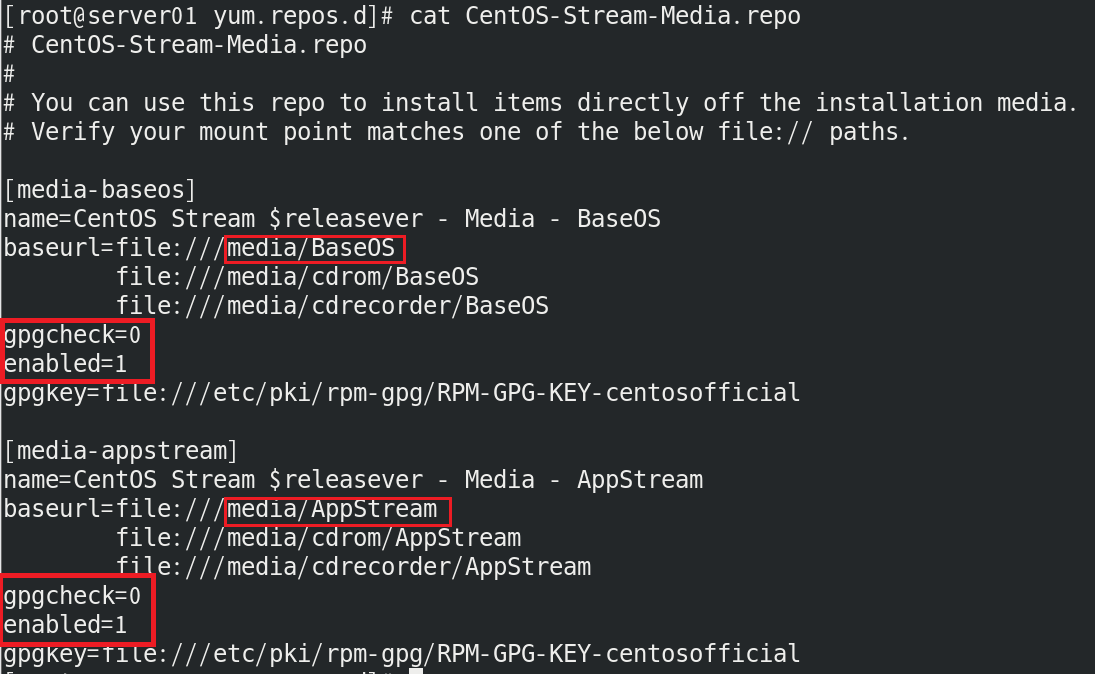

 1.4.4  编辑Media源文件

1.4.5  安装 http服务

[root@server01 ~]# yum install -y httpd
上次元数据过期检查：0:08:45 前，执行于 2025年04月23日 星期三 00时19分51秒。
软件包 httpd-2.4.37-62.module_el8+657+88b2113f.x86_64 已安装。
依赖关系解决。
无需任何处理。
完毕！

在 Client01 客户机也是一样的操作

 二 内网访问外网

2.1 查看ens224这个网卡所在区域

[root@Server02 ~]# firewall-cmd --get-zone-of-interface=ens224
public

2.2 将ens224这个网卡添加到外部区域

[root@Server02 ~]# firewall-cmd --permanent --zone=external --change-interface=ens224
The interface is under control of NetworkManager, setting zone to 'external'.
success

 2.3 由于需要 NAT 连接网络，需要将 Server02 外部区域的伪装打开

[root@Server02 ~]#  firewall-cmd --zone=external --add-masquerade --permanent
Warning: ALREADY_ENABLED: masquerade
success
[root@Server02 ~]# firewall-cmd --reload
success

2.3.1 查询伪装是否打开

[root@Server02 ~]# firewall-cmd --permanent --zone=external --query-masquerade
yes

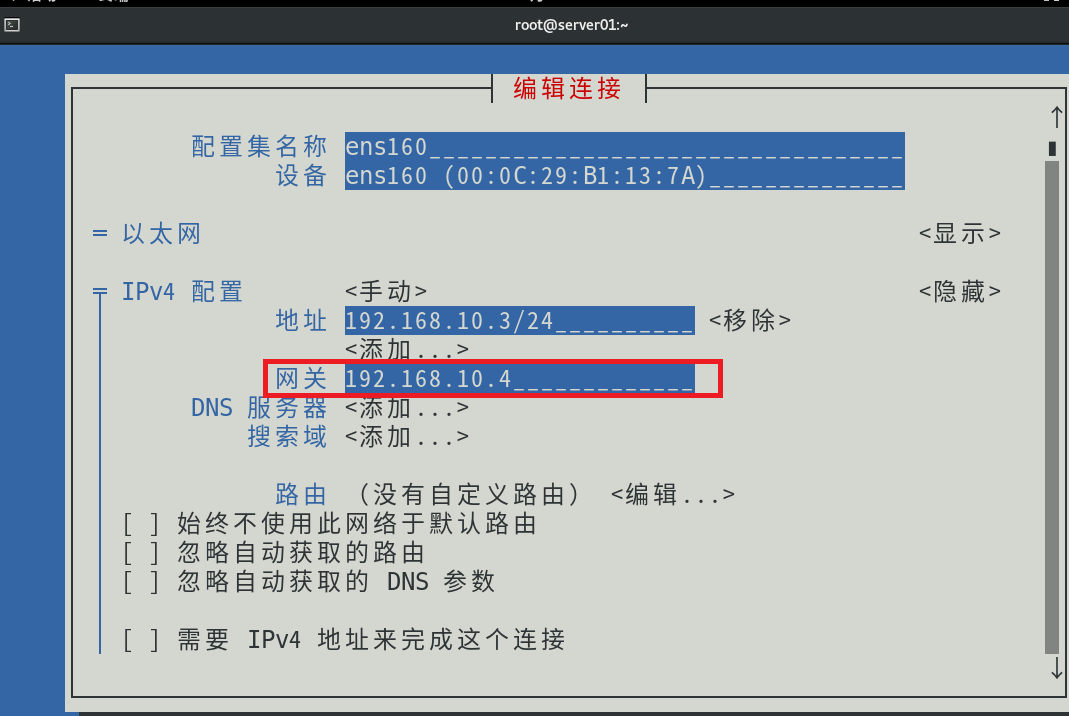

2.3.2 将 server01 的网关修改成 Server02 的第一张网卡的ip (192.168.10.4)



2.4 在 Server02 上配置内部接口ens160

2.4.1 将内部接口加入到内网区域 internal

[root@Server02 ~]# firewall-cmd --get-zone-of-interface=ens160
public

[root@Server02 ~]# firewall-cmd --permanent --zone=internal --change-interface=ens160
The interface is under control of NetworkManager, setting zone to 'internal'.
success
[root@Server02 ~]# firewall-cmd --reload
success

2.5 在外网上 Client01 上配置供测试的 Web 服务器

 与 server01 上修改本地源步骤一样，然后下载 http服务

2.5.1  在 Client01 上添加 http 服务到防火墙策略

root@Client1 ~]# firewall-cmd --zone=public --add-service=http
success
[root@Client1 ~]# firewall-cmd --reload
success
[root@Client1 ~]# systemctl restart httpd

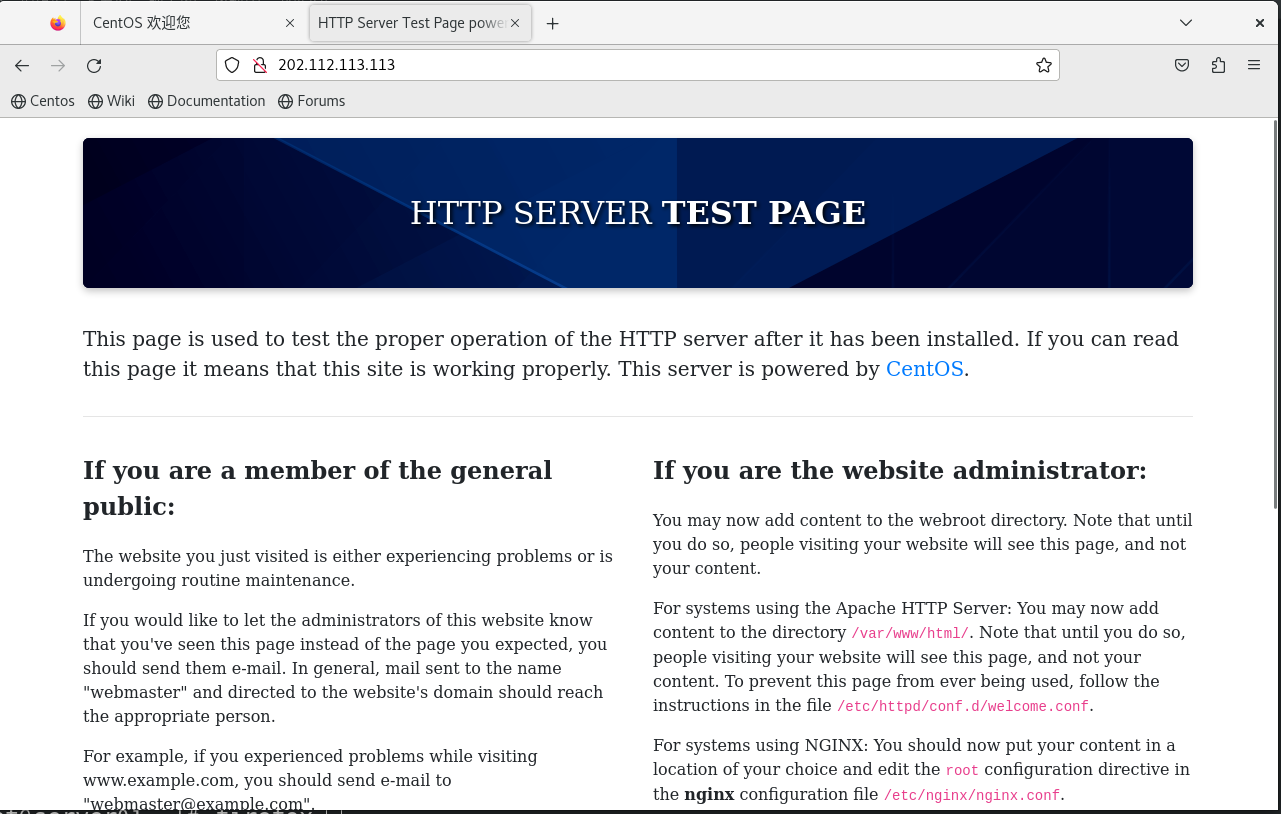

2.6 在 server01 上测试SNA 配置是否成功

[root@server01 ~]# firefox 202.112.113.113



三 外网访问内网

3.1 在 Server02 上配置DNAT

进行端口映射，将外网区域的80端口的请求都转发到192.168.10.3

 [root@Server02 ~]# firewall-cmd --permanent --zone=external --add-forward-port=port=80:proto=tcp:toaddr=192.168.10.3
success

[root@Server02 ~]# firewall-cmd --reload
success

查询端口映射结果

[root@Server02 ~]# firewall-cmd --zone=external --query-forward-port=port=80:proto=tcp:toaddr=192.168.10.3
yes

[root@Server02 ~]# firewall-cmd --zone=external --list-all
external (active)
  target: default
  icmp-block-inversion: no
  interfaces: ens224
  sources:
  services: ssh
  ports:
  protocols:
  forward: no
  masquerade: yes
  forward-ports:
	port=80:proto=tcp:toport=:toaddr=192.168.10.3
  source-ports:
  icmp-blocks:
  rich rules:

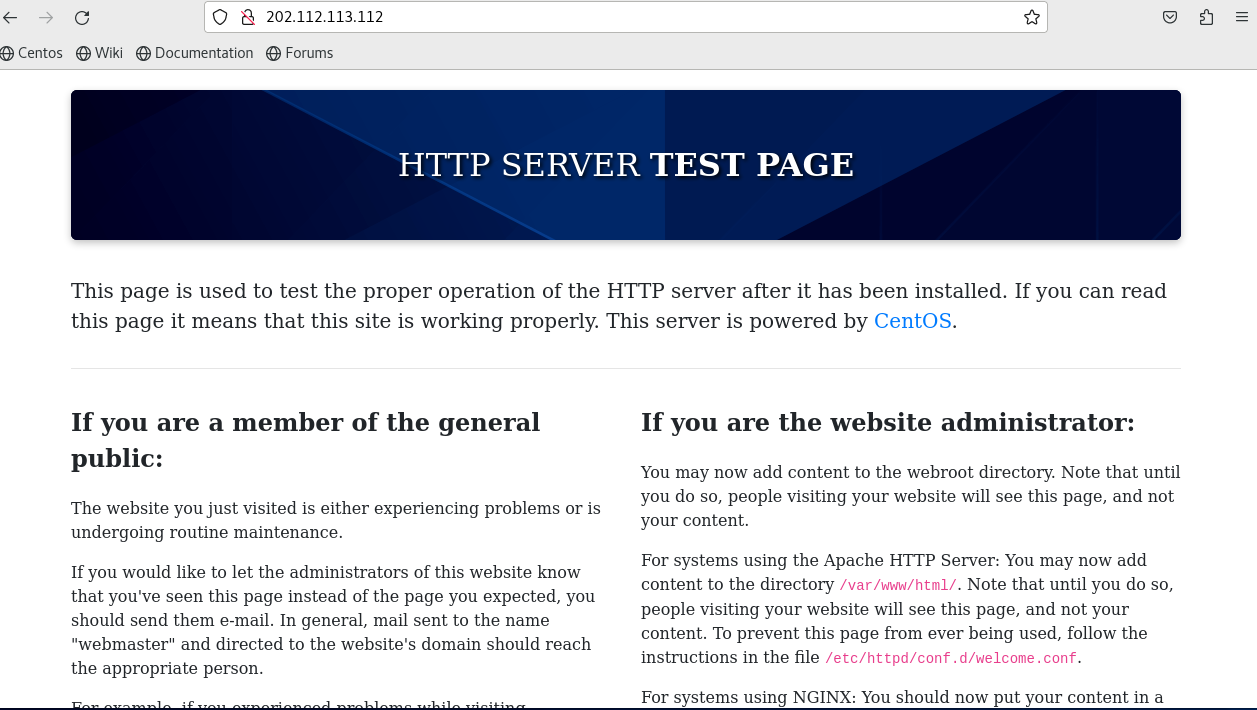

3.2 在外网 Client01 上测试

[root@Client1 ~]# firefox 202.112.113.112

至此，实验结束
