三菱PLC的使用教程（安装、编程、模拟、上机）

        前些天公司一个新项目一部分需要用到PLC，项目分配到了我手上，下文是我在整个流程中的操作，总结成完整的三菱PLC使用教程。

一、工具安装

        首先安装三菱编程软件GXWORKS2与GXWORKS3，注意他们不是高版本和低版本，根据自己使用到的PLC进行安装。安装教程很多，这里就不多赘述了：下面是安装过程中遇到的一些问题和解决方法：

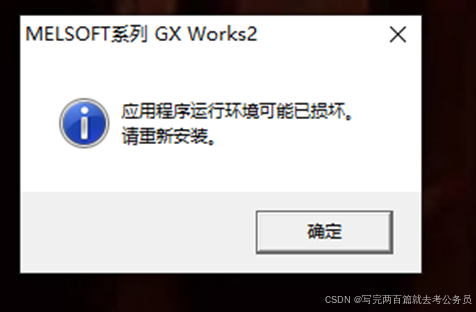

1.安装以后无法启动

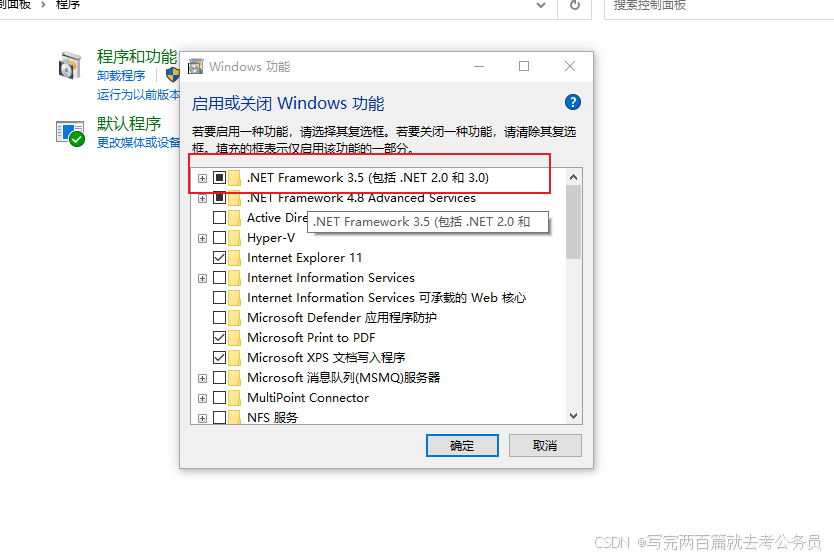

检查NET Framework3.5有没有启动

2.文件损坏或者空间不足等

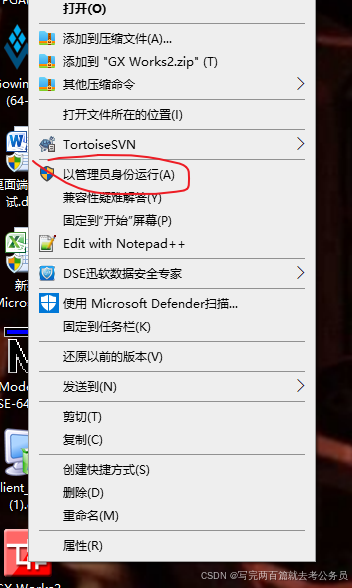

这种情况有两种原因首先检查安装前有没有删除注册表内的相关文档（CSDN一大堆教程），以前安装的三菱的器件没有删除干净，需要使用三菱的工具才能清理干净（需要的留下邮箱），但是我建议在使用前先试一下以管理员权限打开GxWorkS2，解决百分之八十的问题。

二、梯形图编程

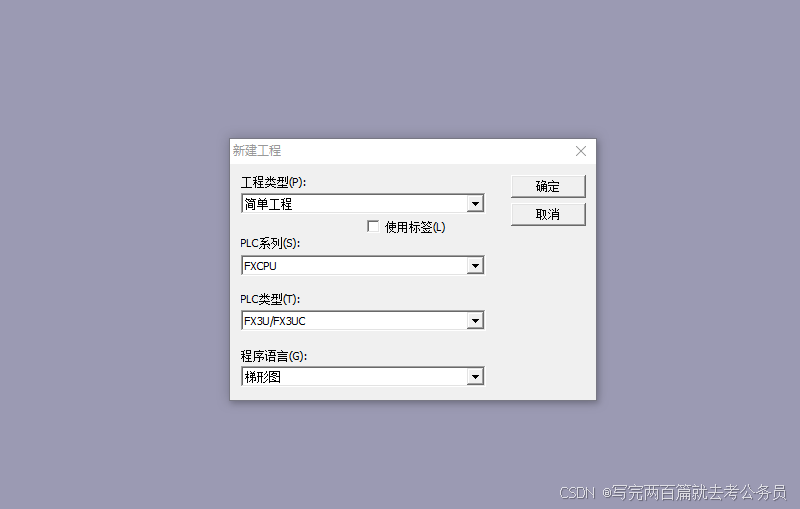

        新建工程，根据自己的PLC选择对应的选项（不是很大型的都使用简单工程梯形图）：

确定以后进入界面，需要解释的是X开头的你可以理解为输入，Y开头输出，M开头的中间继电器属于是PLC内部的开关，T计时器，C计数器等等相关的内容，建议查询三菱PLC指令手册。下面是一段输出PWM波的demo和简单的讲解。

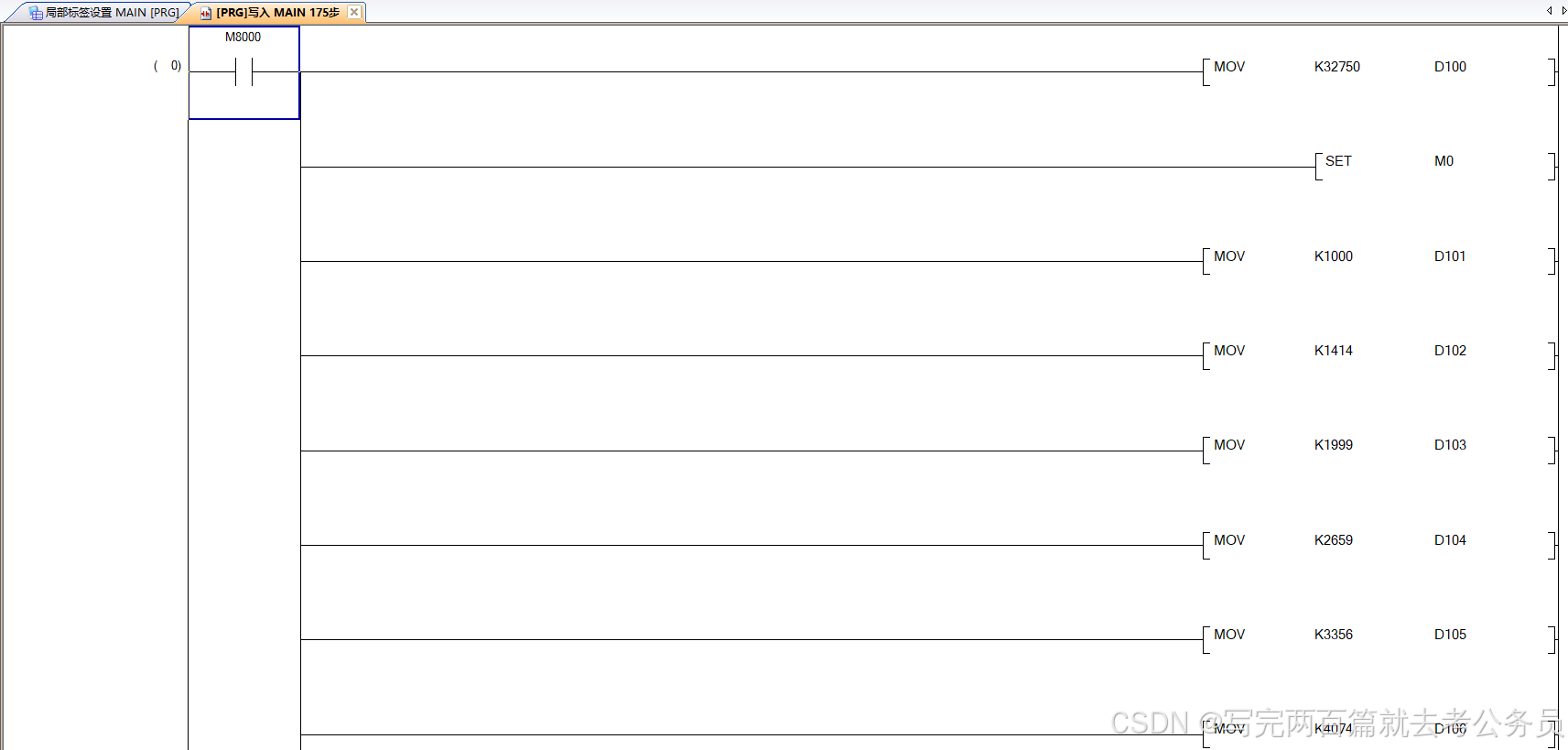

M8000上电启动，SET M0，启动以后启动开关M0，MOV K1000 D101，把寄存器D101赋值常数1000其余的类似。

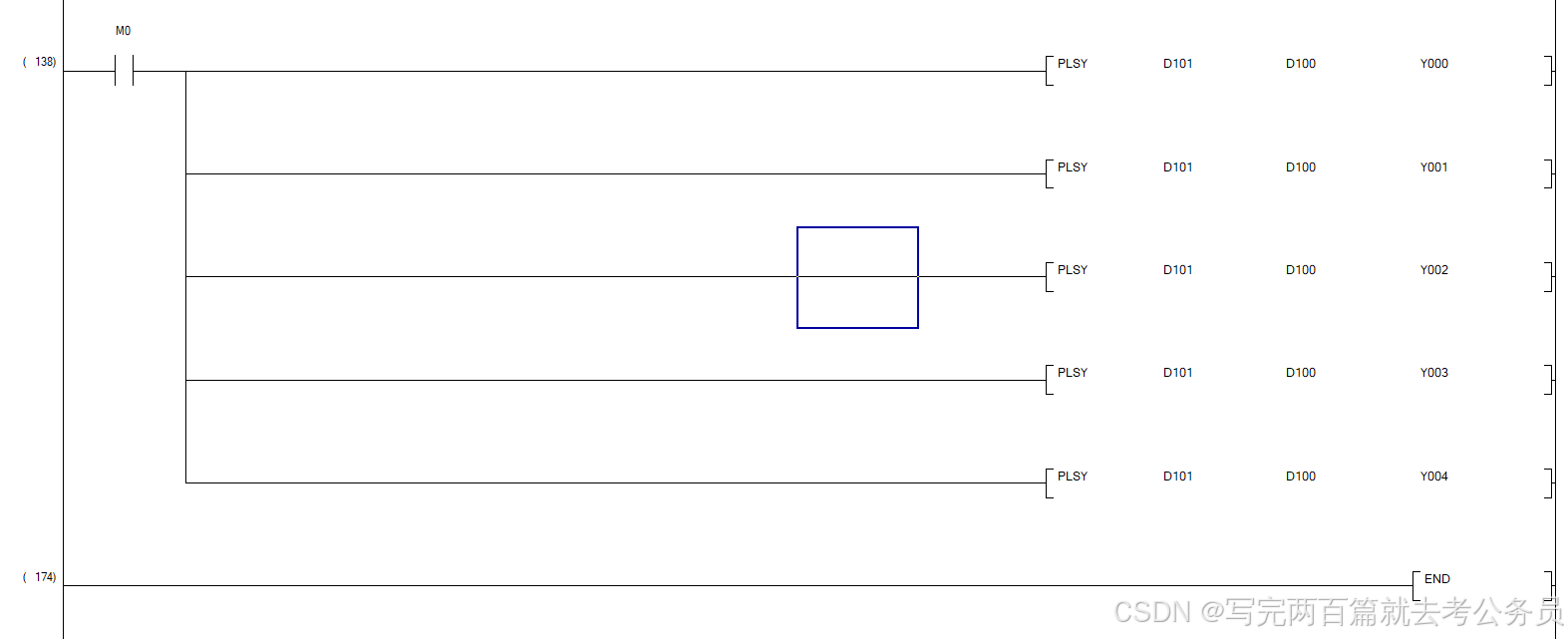

打开M0以后，PLSY从Y000等输出 D101值的频率的D100存储值个波。

三、程序烧入与上机

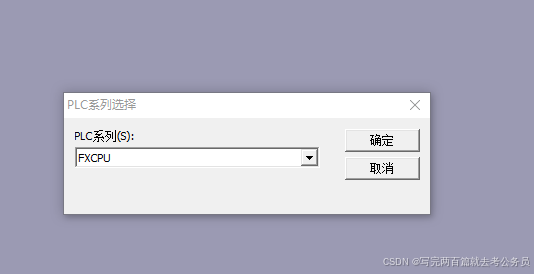

选择PLC读取或者PLC写入，选择PLC

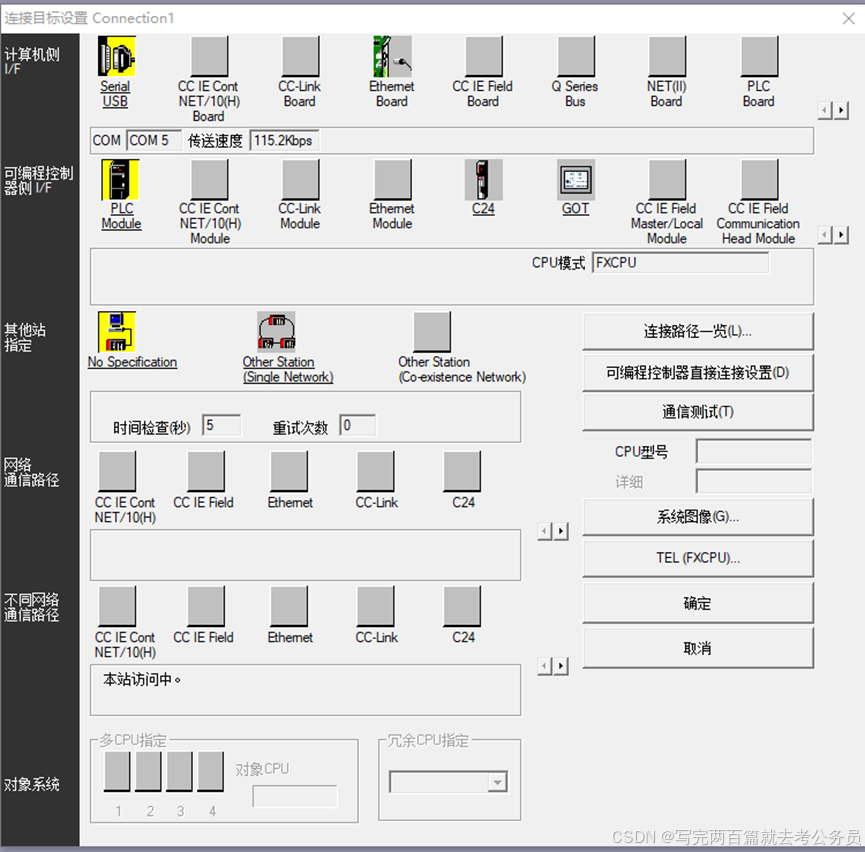

选择连接口和波特率（连接COM口要从硬件看）

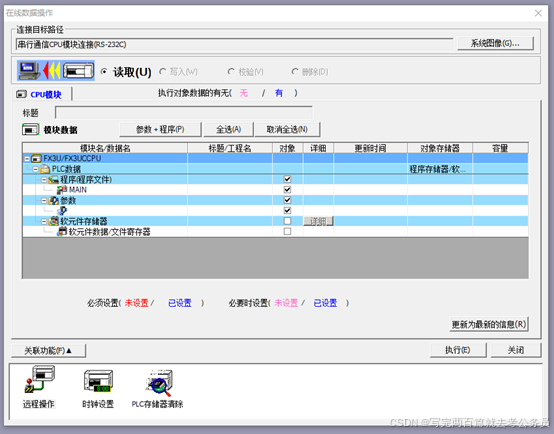

连接进去以后，选择MAIN和参数

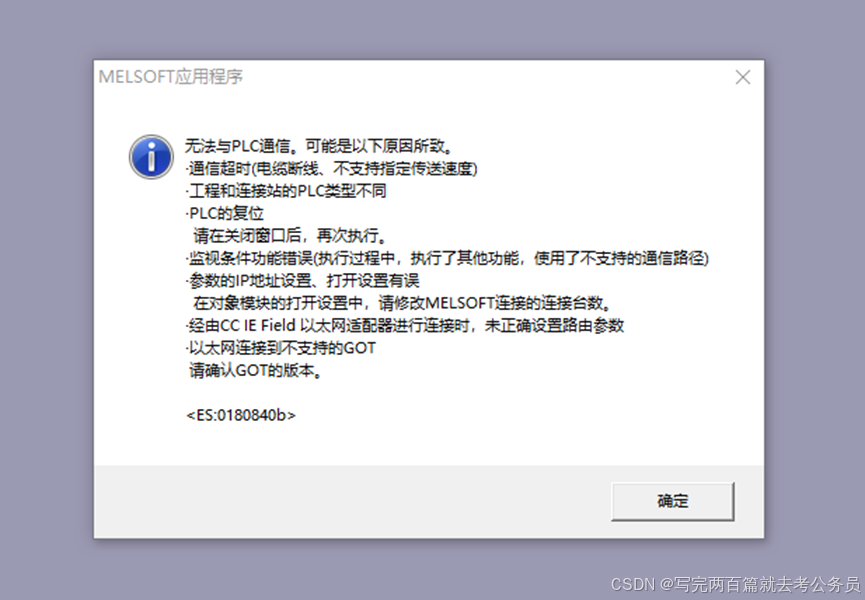

注意出现这个问题重新执行一下上述流程：

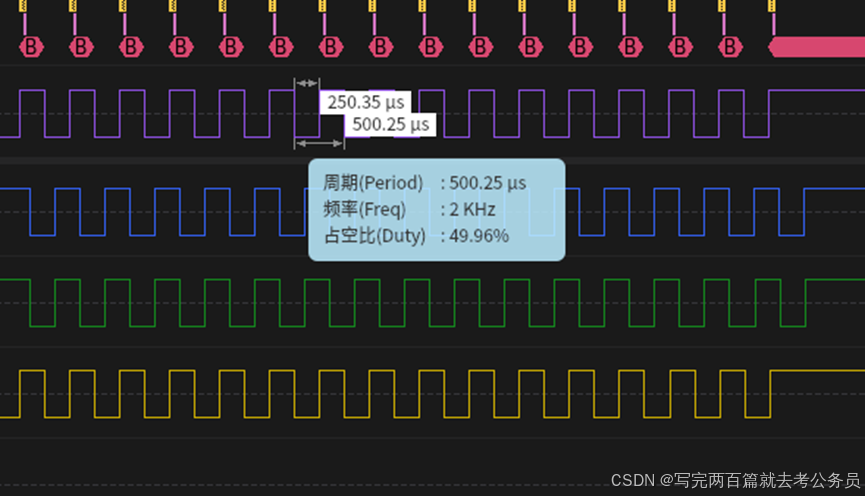

逻辑分析仪波形如下：

整个流程有任何问题欢迎留言。
