本文介绍了USB拓展坞的电路原理，涉及电路分析技巧，如处理多网孔和节点的电路，运用电压源和电流源的转换，以及如何通过戴维南等效电路简化复杂电路。重点讲解了如何通过等效电阻来理解和设计电路。

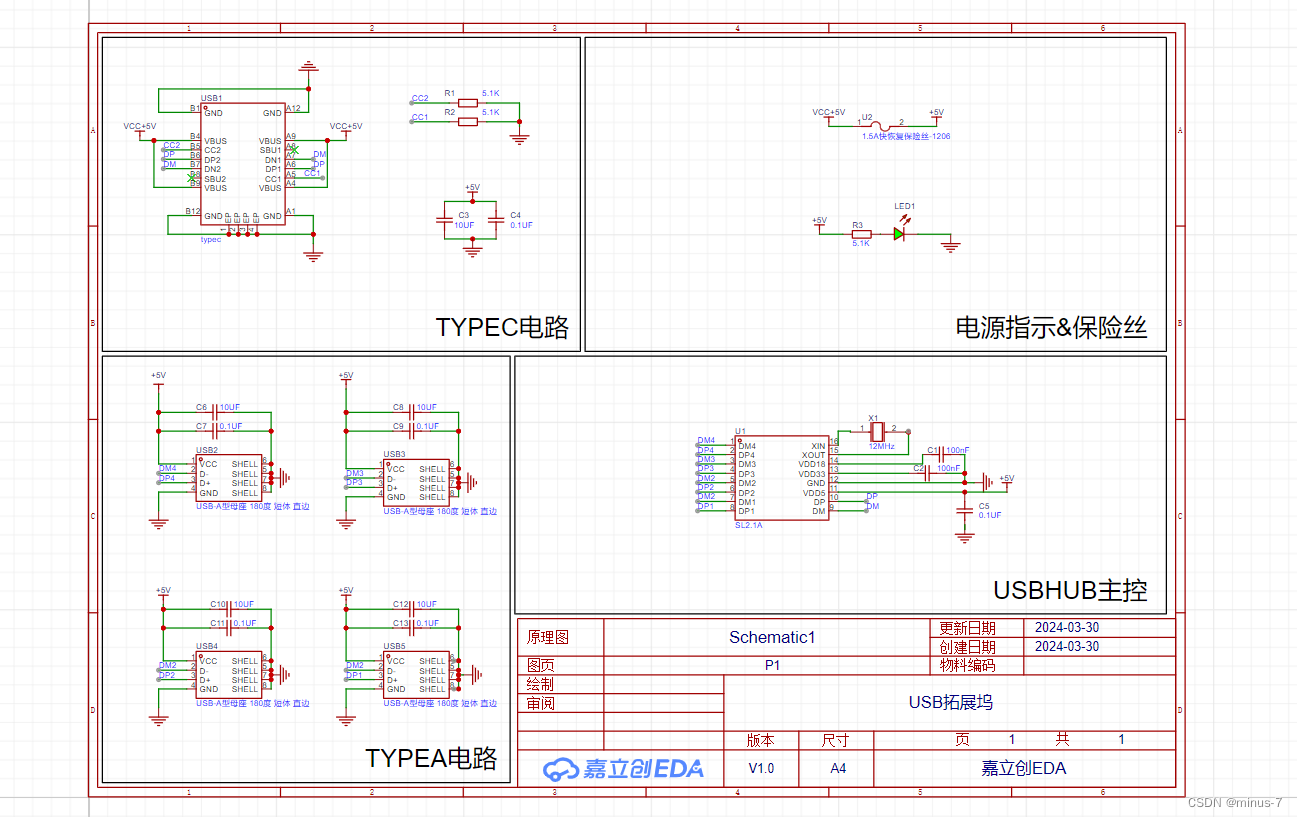

USB拓展坞原理图绘制，学习
电路基础学习

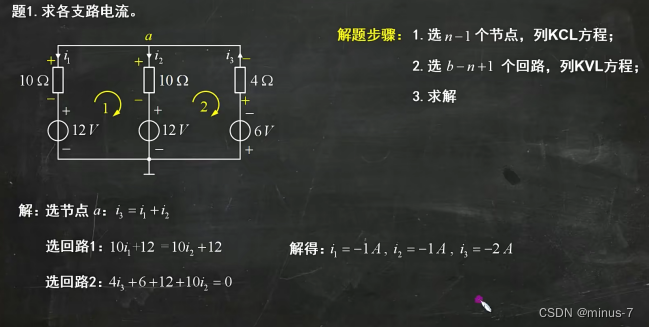

三．电路分析

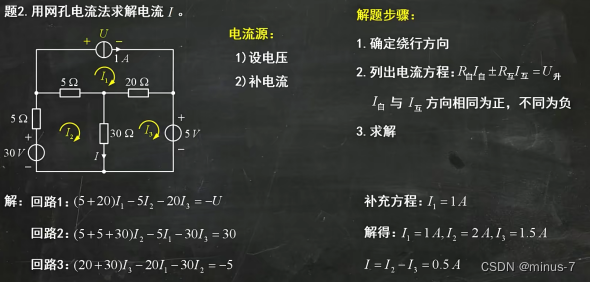

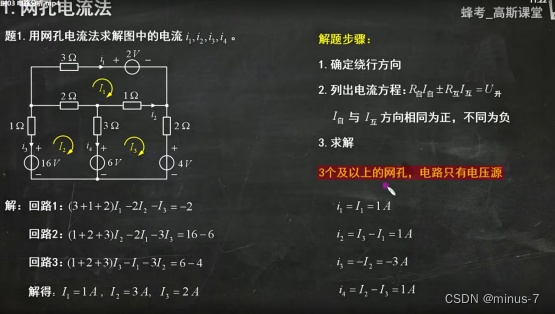

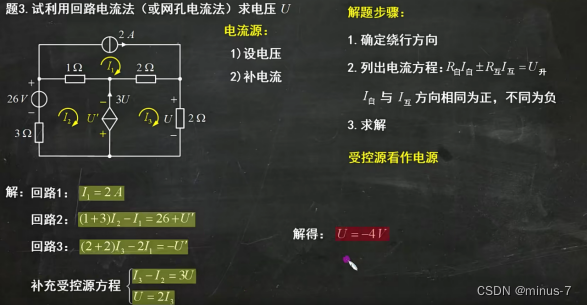

3个及以上的网孔，且电路中只有电压源

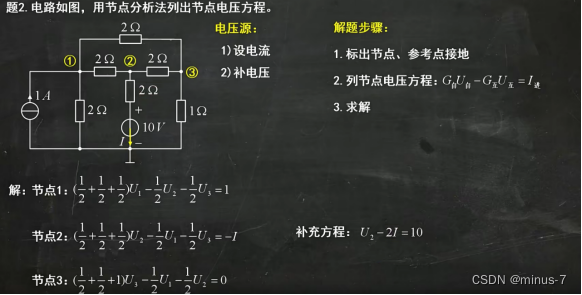

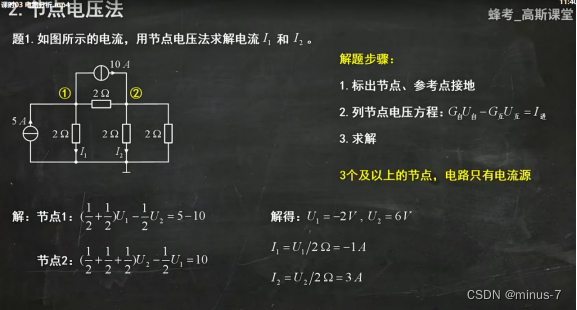

3个及以上的节点，电路只有电流源

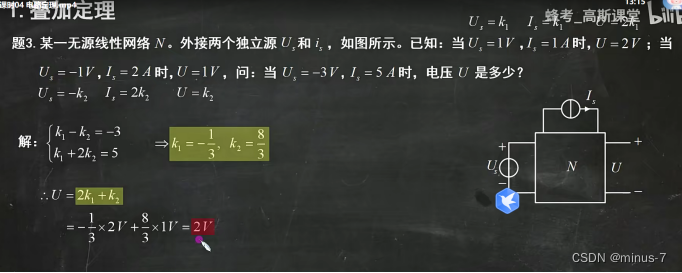

- 电路定理

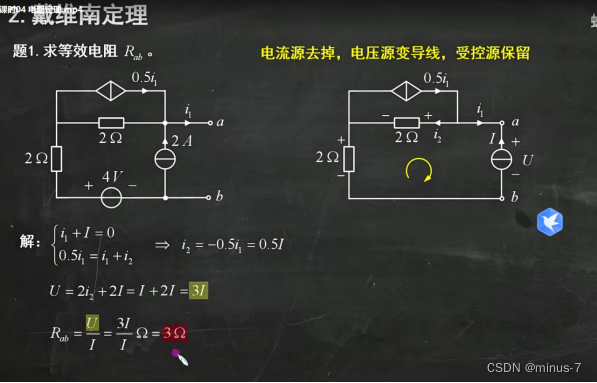

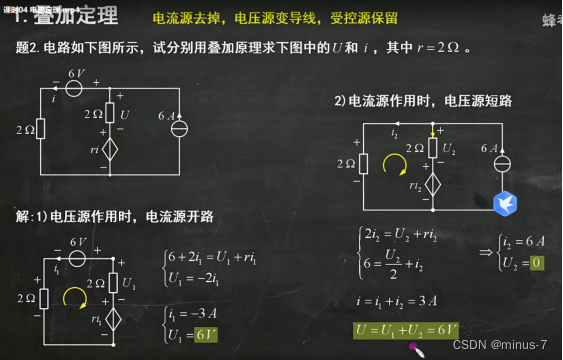

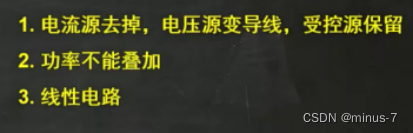

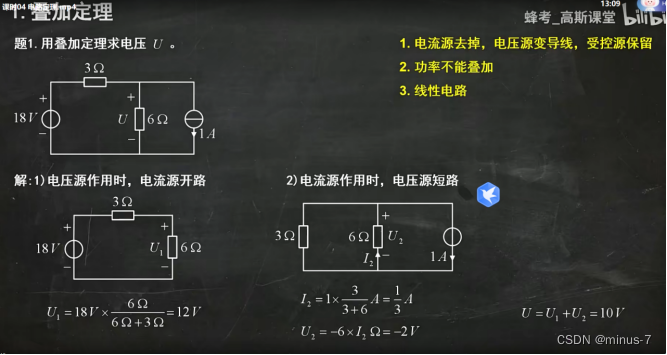

电压源变导线，电流源去掉
同时外加电流源：取非关联方向（上正下负）
简单的等效电阻直接看出来

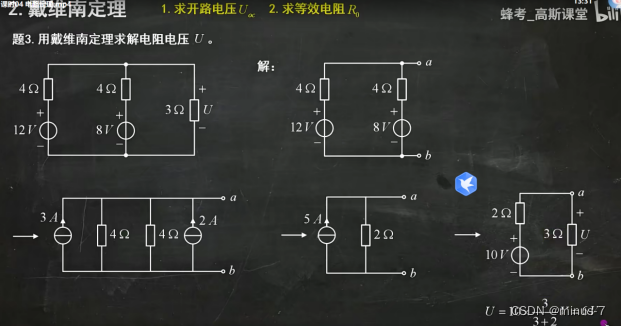

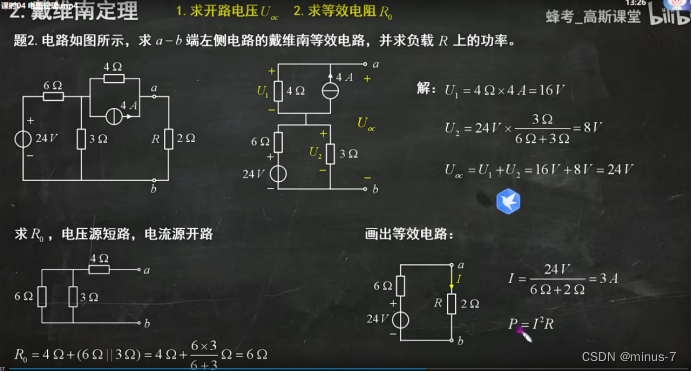

戴维南等效电路：一个电压源和等效电阻组成

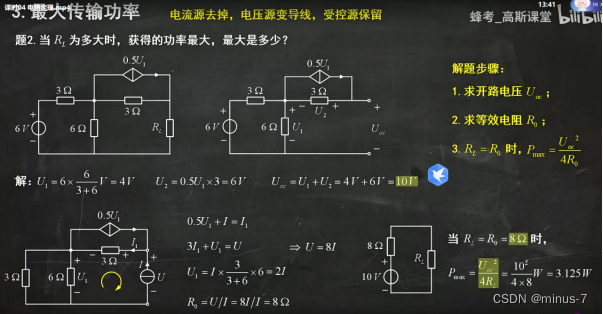

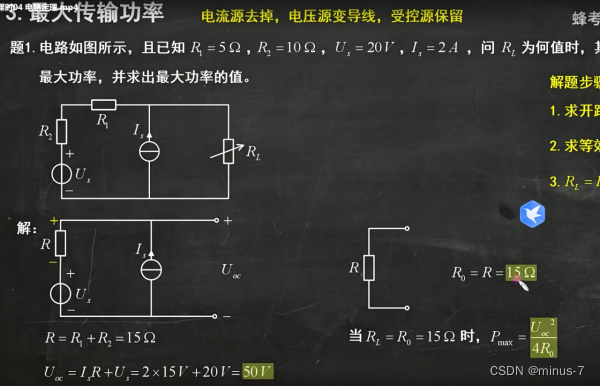

开路变量电阻RL
先求出戴维南等效电路，再让变量电阻==等效电阻
