计算机组成原理第三篇：存储器

一：

由于CPU的运算速度大的惊人，存储器的取数和存数速度与他很难适配，使计算机的运行速度受到了很大的制约，加上IO设备的增加。如果它们与存储器交换信息必须通过CPU来实现，这就大大降低了CPU的工作效率。所以出现了：

IO与存储器直接存放方式DMA。

二：

存储器的分类

按照存储介质分类：

1.半导体存储器：存储元件是由半导体器件组成的存储器。优点是体积小，功耗低。缺点是电源一消失，信息也随即消失。

2.磁表面存储器：在金属或塑料基体的表面上涂一层磁性材料作为记录介质，工作时磁层随磁体高速运转，用磁头在磁层上进行读写操作。

3磁芯存储器：磁芯是由硬磁材料做成的环状元件，在磁芯内穿有驱动线和读出线，这样便可以进行读 /写操作。

4光盘存储器：是应用激光在记录介质上进行读写的存储器，具有非易失性的特性。

按照存取方式分类：

1，随机存储器：RAM是一种可读/写存储器，其特点是存储器的任何一个存储单位的内容都可以随机存储，而且存取时间与存储单元的物理位置无关。

2，只读存储器。

3，串行访问存储器

三：

存储器分为主存（随机存储器），辅存（光盘，磁带，磁盘），缓存。

存储器的三个性能指标：速度，容量，位价。

四：

五：

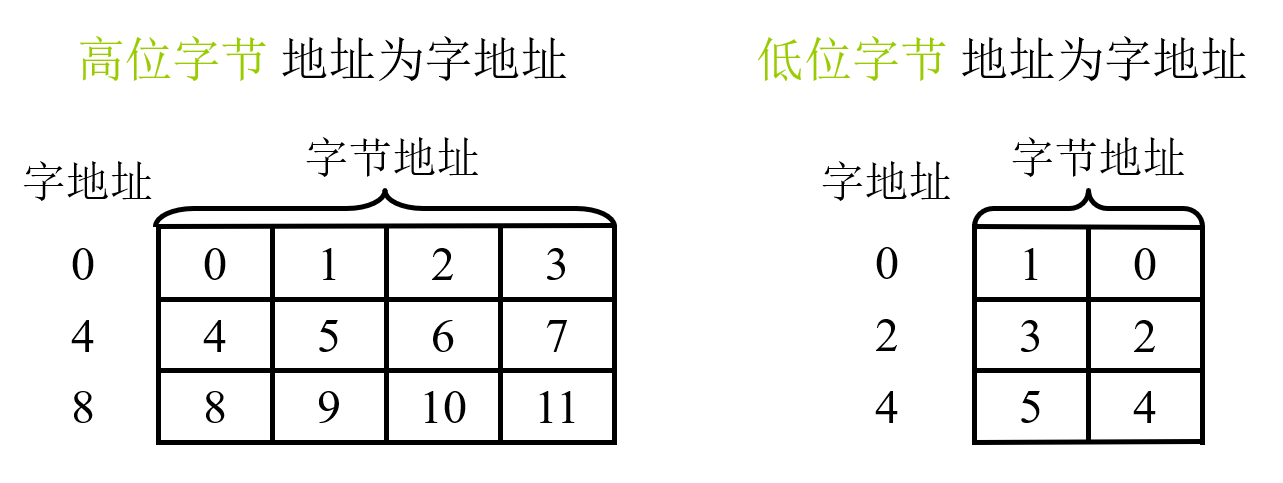

存储单元两种地址的分配方式：

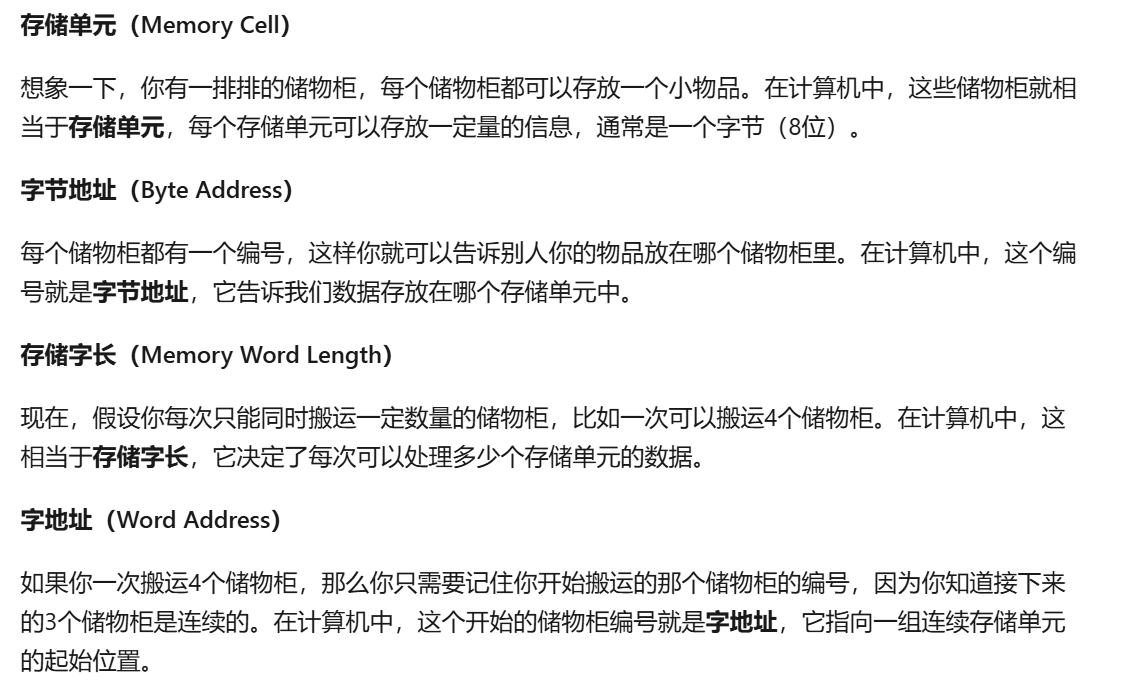

字地址是每个存储单元的唯一标识，存储单元的个数决定MAR的长度，而存储单元的长度决定MDR的长度。而高位字节和低位字节是两种分配方式。

六：

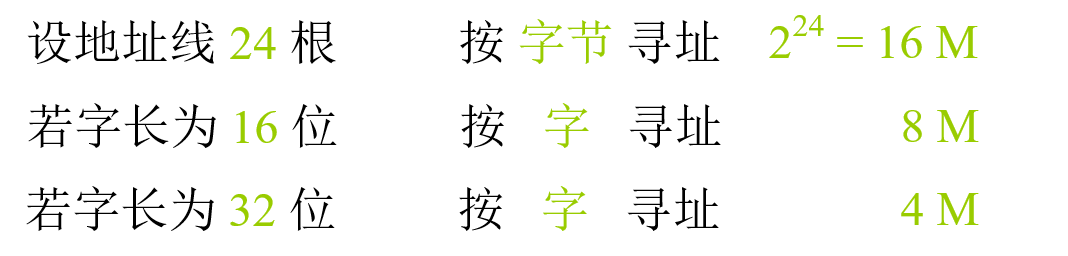

1，由于每根地址线可以表示两种状态，24根地址线可以表示 2 *24个不同的地址。每个地址对应一个字节，所以总的内存容量是 2 *24字节。由于1MB（兆字节）等于 2 *20 字节，所以 2 *24字节等于16MB。（这里已经标明了按字节寻址，所以每个地址对应一个字节）。

2，字长是CPU一次性能够处理的位数。（其实也就是存储字长，MDR长度）

3，如果字长为16位（即2字节），那么每个地址现在对应2字节的数据。

4，

七：

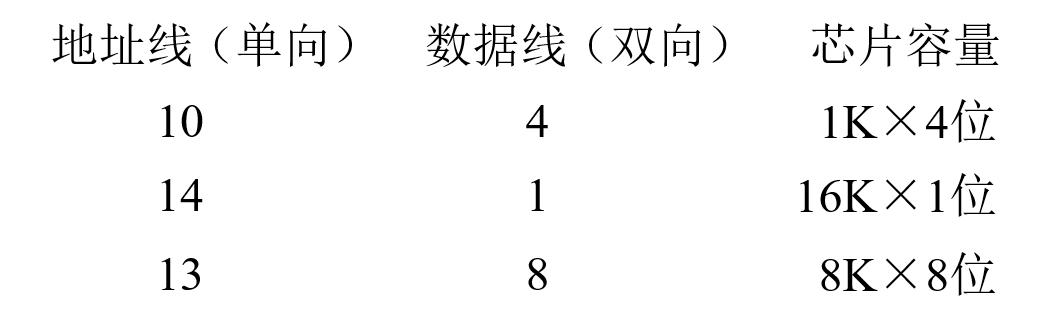

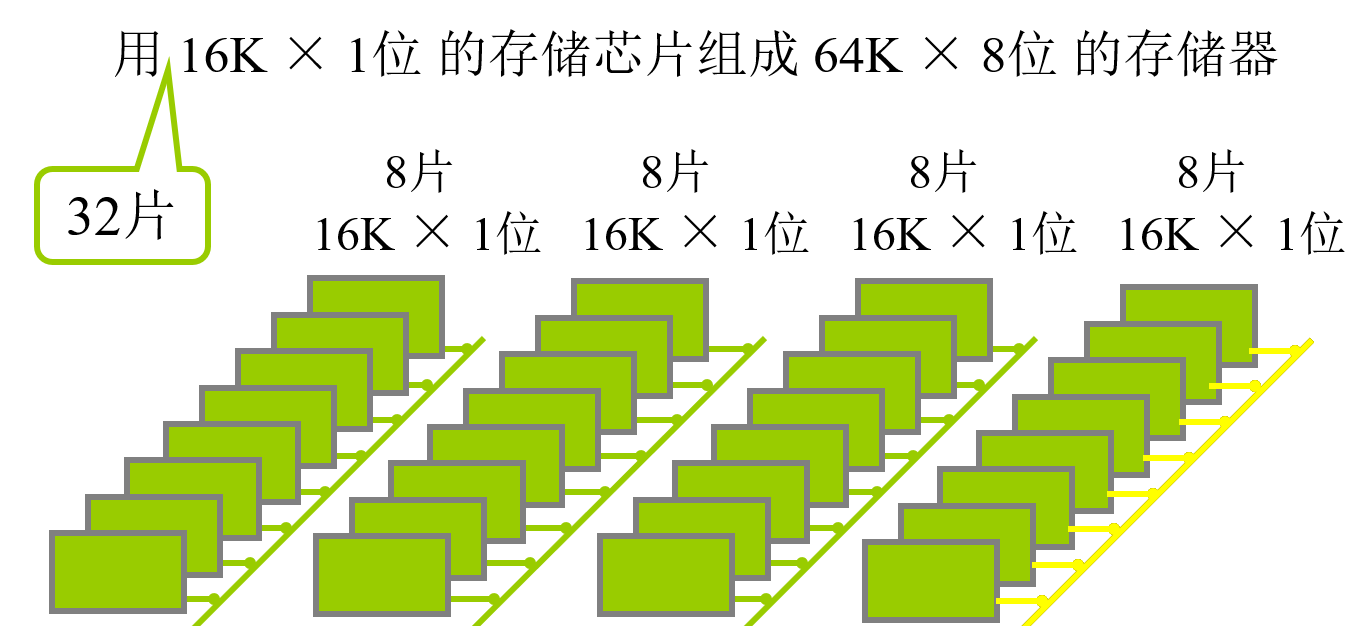

八：关于芯片容量（2*10为1K）

九：

十：

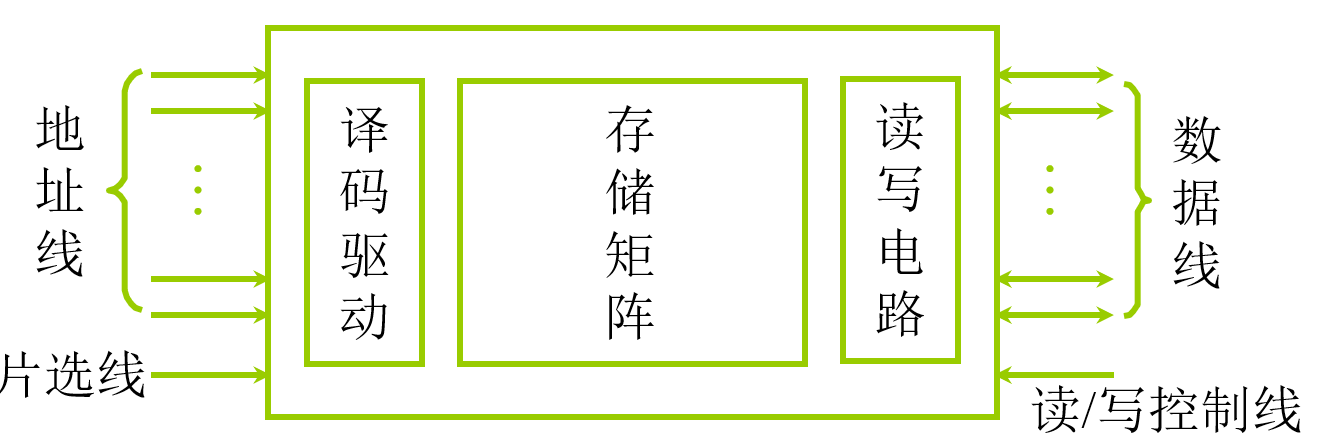

半导体存储芯片的译码驱动方式：（线选法，重合法）

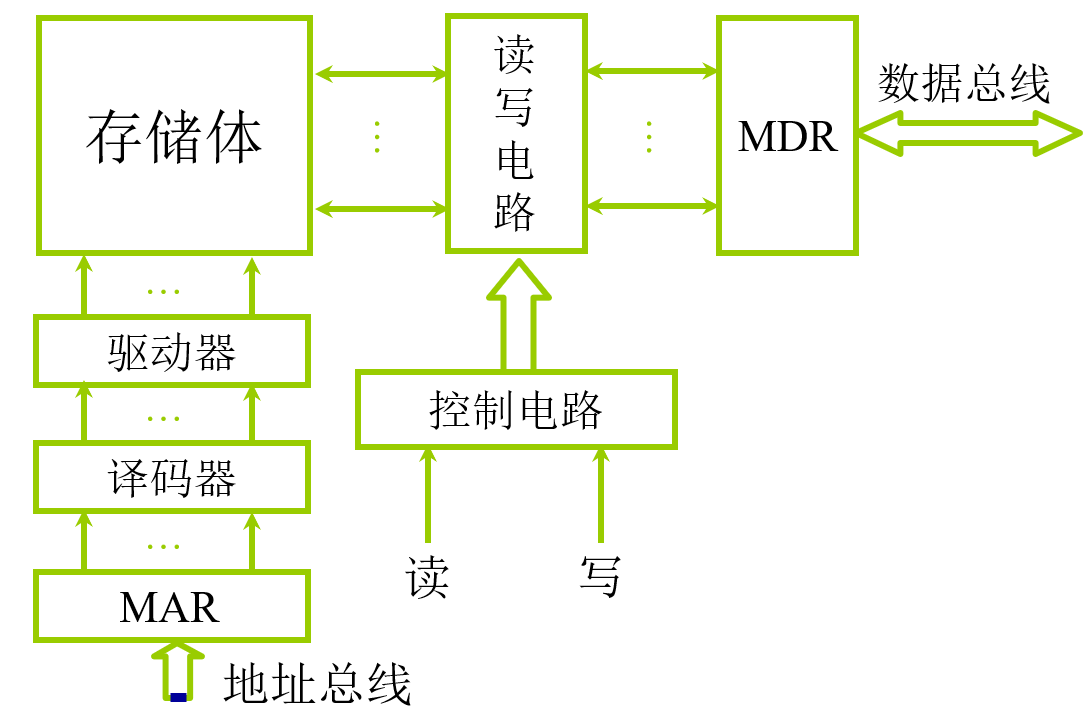

译码器通常用于地址解码，即将地址总线上的二进制编码转换成特定的控制信号，以选择特定的设备或存储单元。

一个常见的3线-8线译码器有3个输入线和8个输出线。当输入3个二进制位时，译码器会根据输入的二进制值激活8个输出中的一个。如果输入是000，则输出1被激活；如果输入是001，则输出2被激活，依此类推。

驱动器是一种电路，用于增强信号的强度或电流驱动能力，以便信号能够驱动更大的负载或传输更远的距离。在数字电路中，驱动器通常用于增强译码器的输出信号，使其能够驱动更多的逻辑门或设备。

当CPU需要访问特定的内存单元时，它会在地址总线上发送一个地址。这个地址通过译码器被解码，然后驱动器增强译码器的输出信号，以控制内存单元的读写操作。

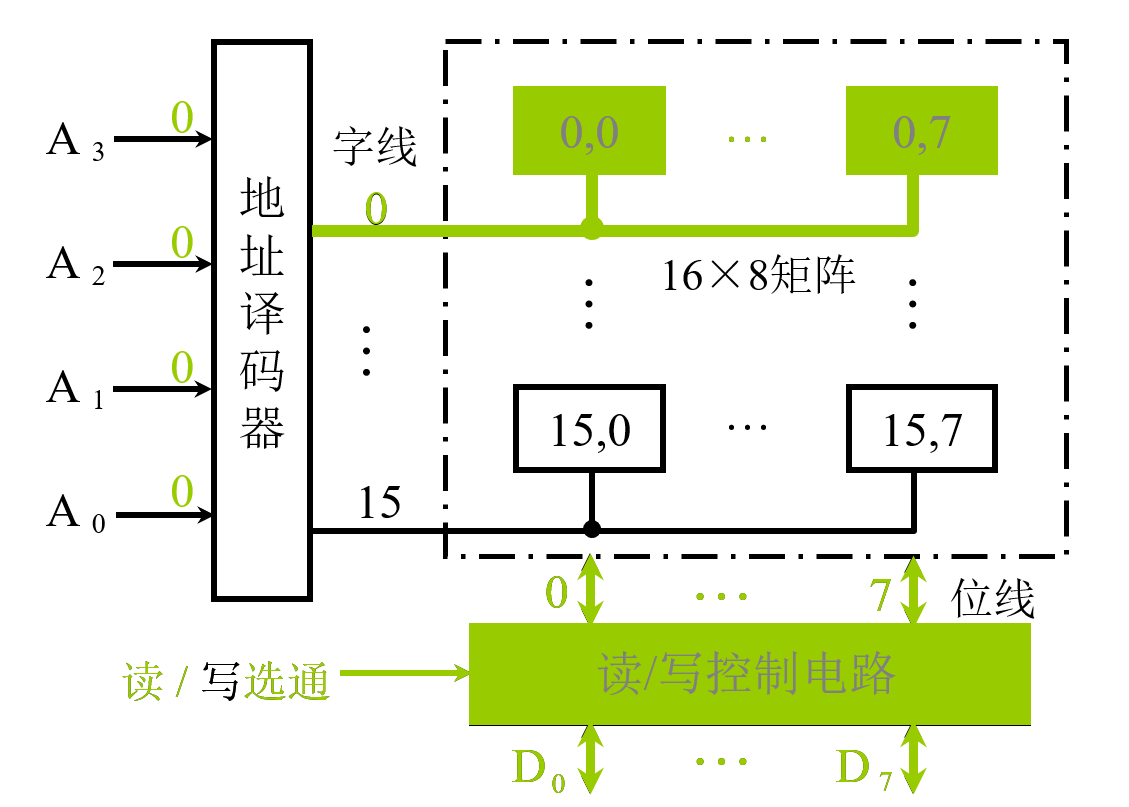

如图是一个16*1的线选法芯片，1代表数据的字长1字节，16组1字长的存储单元，即一个16*8的矩阵。其特点是只有一根字选择线，只适用容量不大的存储芯片。

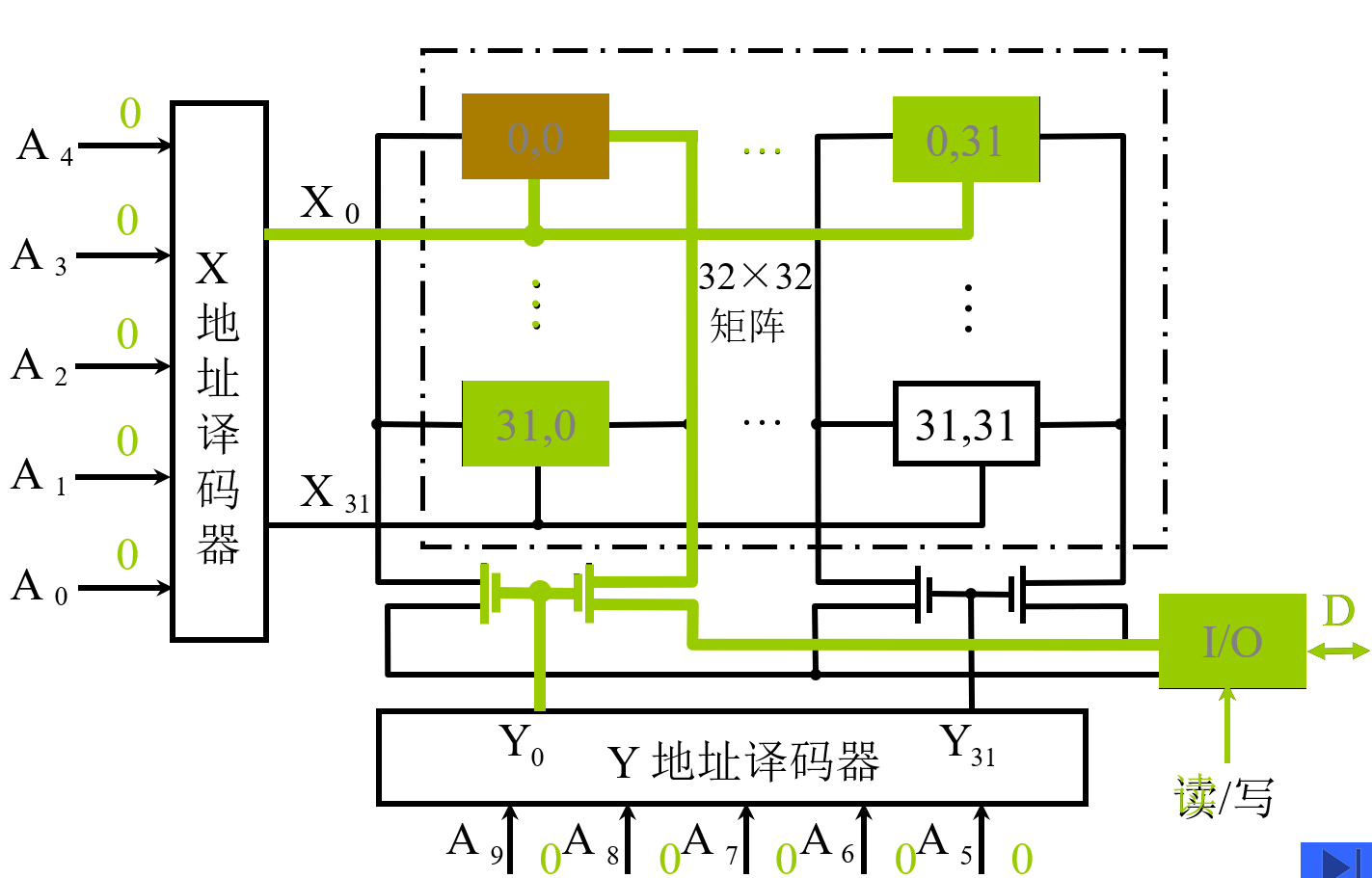

如图是32*4的重合法芯片：

用到了64根字选择线，X/Y方向各32根。

十一：

随机存取存储器按其存储信息的不同分为静态RAM和动态RAM。

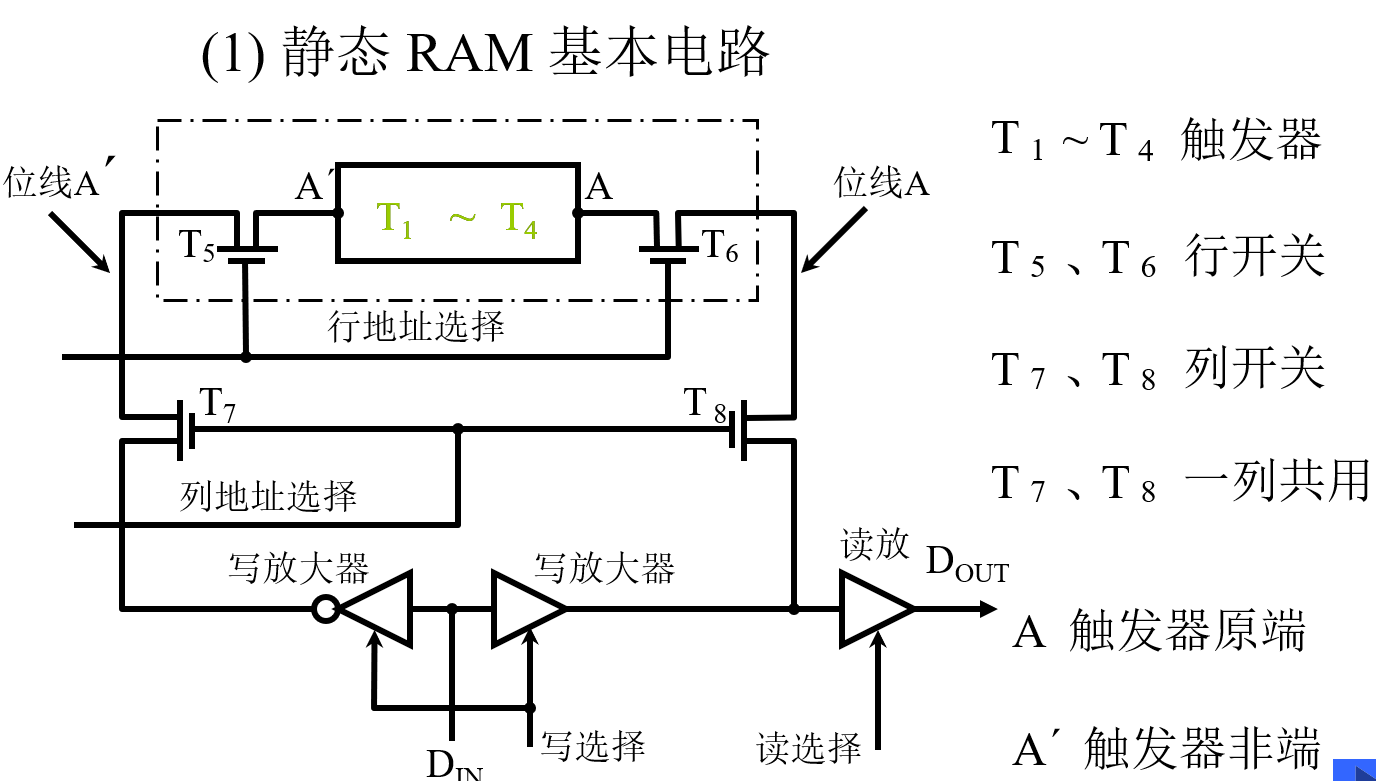

存储器中用于寄存0/1代码的电路称为存储器的基本单元电路。（MOS管）

触发器T1-T4通过稳定的反相器存储一位数据。T5T6作为开关受行地址选择控制，导通后允许位线与触发器连接；T7T8受列地址选择控制，导通后允许使用读放大器/写放大器

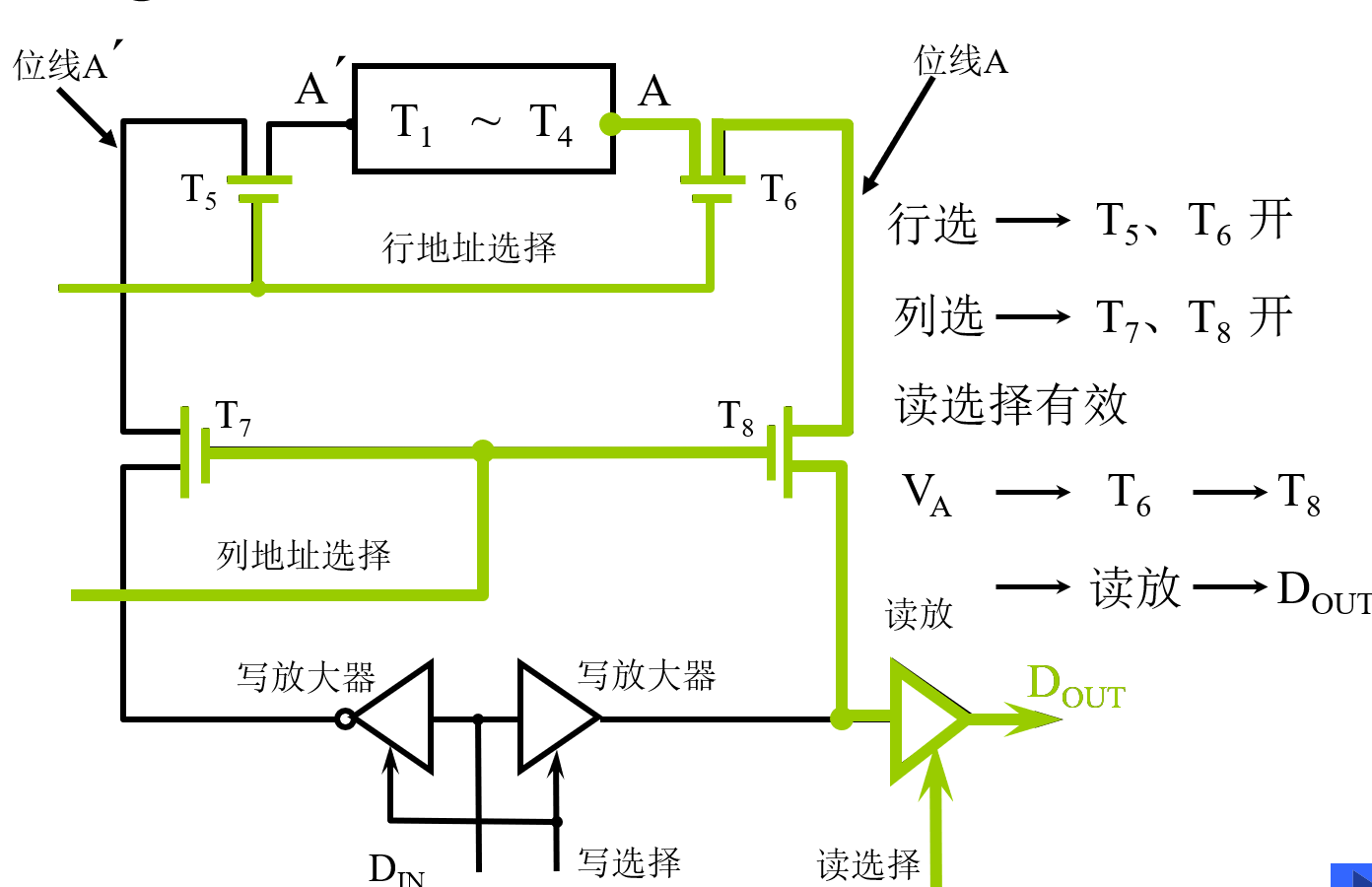

静态RAM读操作的过程：

D out 读 /  D in 写

行开关和列开关的组合确保了只有被选中的存储单元参与读写操作，从而避免了数据冲突。

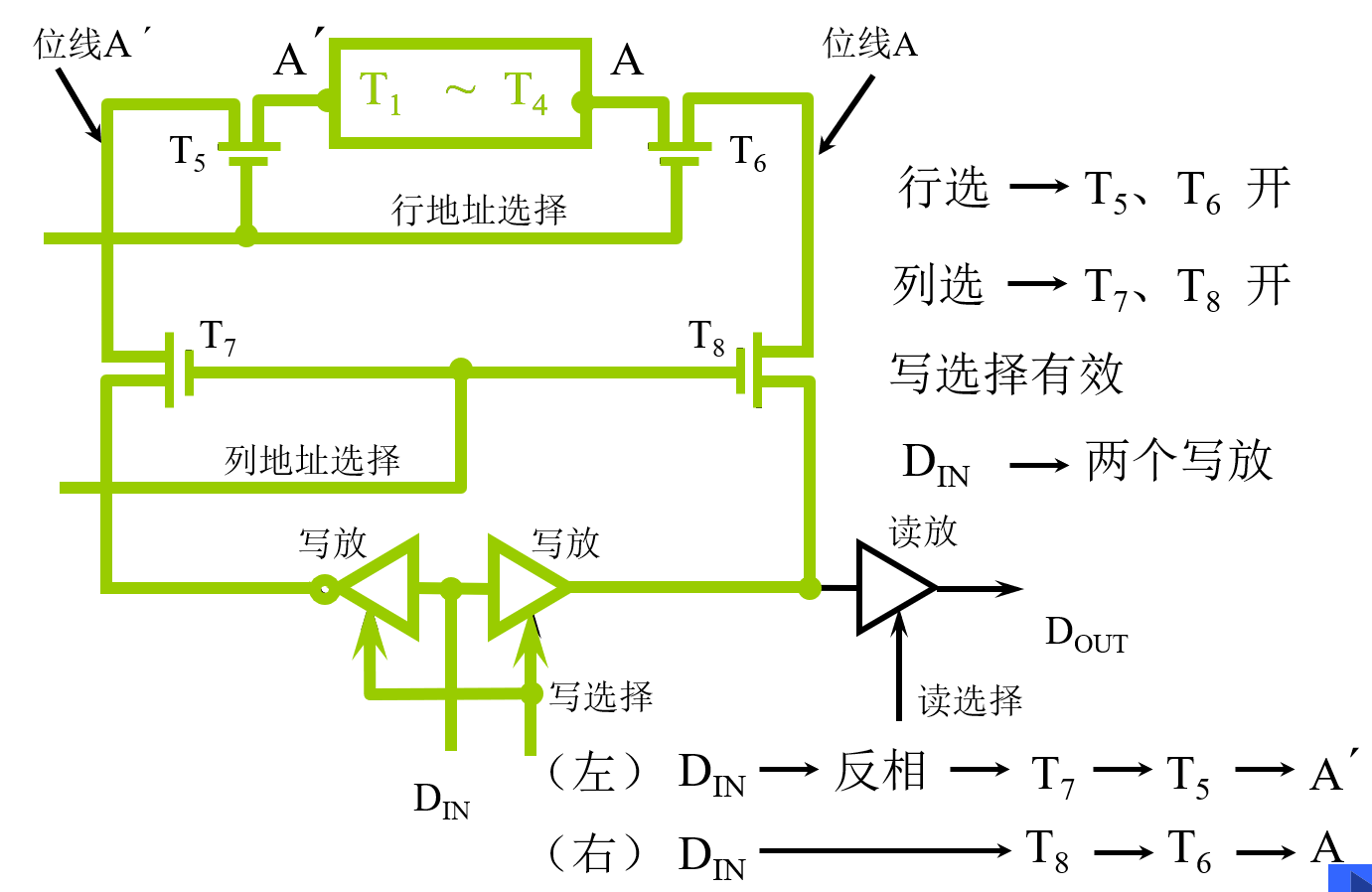

静态RAM的写操作：

两个写放大器，使两端输出为相反电平。

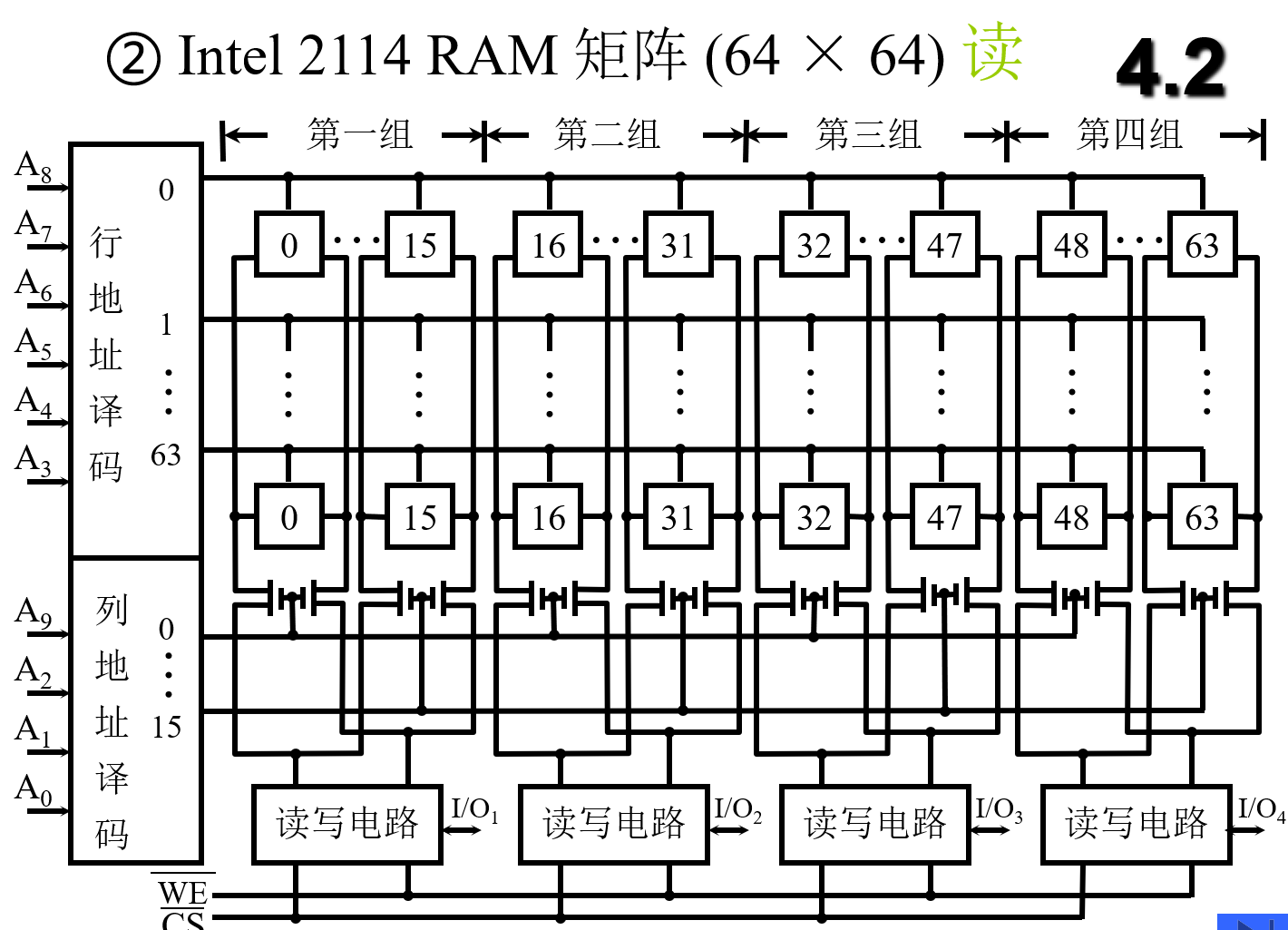

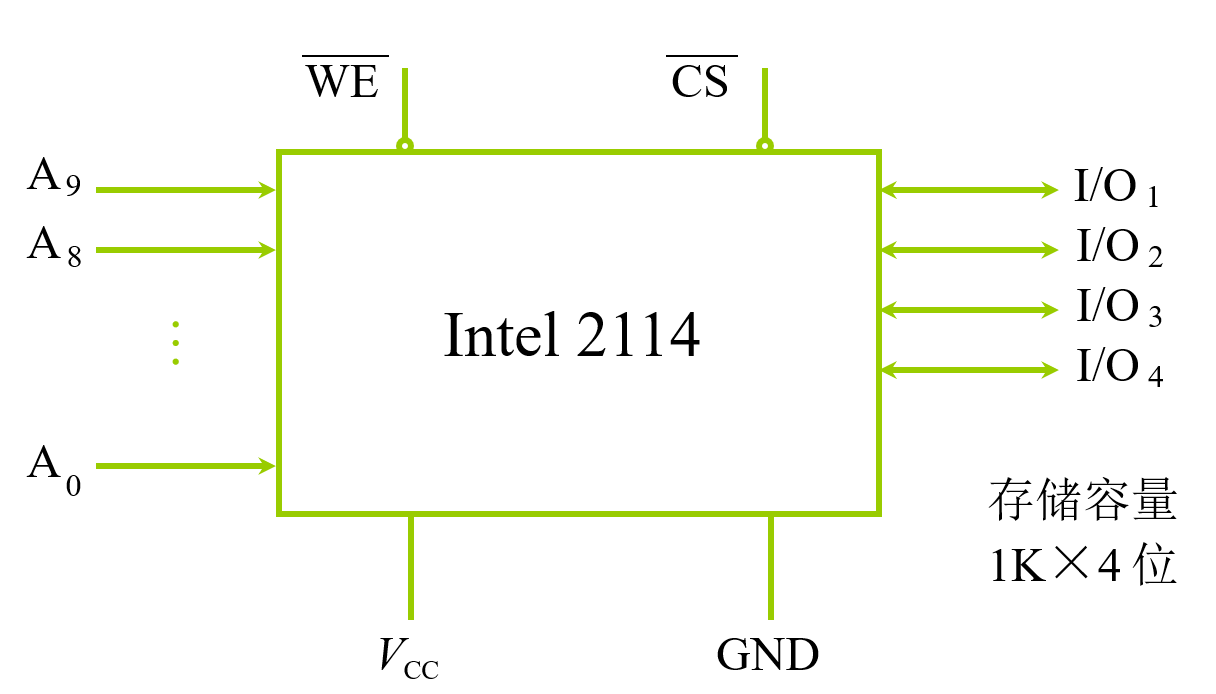

这是一个静态RAM芯片。A0到A9是地址输入端，WE是写允许信号（低电平写，高电平读），CS是片选信号（低电平有效），Vcc是电源，GND是接地端。
