基于51单片机的交通灯设计—豪华版

基于51单片机的交通灯设计

（仿真＋程序＋设计报告）

功能介绍

具体功能：

1． 首先，直行时间显示数码管显示60。此时南北段绿灯亮、东西段红灯亮40s，南北段人行道绿灯亮，东西段人行道红灯亮，同时南北段和东西段方向的数码管分别从40s和60s开始倒计时。

2． 35秒后，南北方向的黄灯闪烁5秒钟，此时东西方向仍维持红灯亮，人行道灯不变。

3． 40秒后，南北方向左拐灯亮，东西方向红灯亮，人行道灯不变，同时南北段和东西段方向的数码管分别从19秒开始倒计时。

4． 55秒钟后，南北方向的黄灯闪烁5秒，此时东西方向仍维持红灯亮，人行道灯不变。

5． 1分钟后，东西段绿灯亮、南北段红灯亮40s，东西段人行道绿灯亮，南北段人行道红灯亮，同时南北段和东西段方向的数码管分别从60s和40s开始倒计时。

6． 1分35秒后，东西方向的黄灯闪烁5秒钟，此时南北方向仍维持红灯亮，人行道灯不变。

7． 1分40秒后，东西方向左拐灯亮，南北方向红灯亮，人行道灯不变，同时南北段和东西段方向的数码管分别从19秒开始倒计时。

8． 1分55秒钟后，东西方向的黄灯闪烁5秒，此时南北方向仍维持红灯亮，人行道灯不变。

9． 按下“繁忙”按键时，直行显示为45，时间+和时间-按键能调整直行显示时间。其它过程与正常模式下相同。

​演示视频：

基于51单片机的交通灯设计—豪华版

添加图片注释，不超过 140 字（可选）

程序

/***微信公众号：木子单片机****/


#define	uchar	unsigned char
#define	uint	unsigned int
#include	<reg52.h>
/*****定义控制位**********************/
sbit    Time_Show_LED2=P2^5;//Time_Show_LED2控制位
sbit    Time_Show_LED1=P2^4;//Time_Show_LED1控制位
sbit	EW_LED2=P2^3;	//EW_LED2控制位
sbit	EW_LED1=P2^2;	//EW_LED1控制位
sbit	SN_LED2=P2^1;	//SN_LED2控制位
sbit	SN_LED1=P2^0;	//SN_LED1控制位
sbit    SN_Yellow=P1^6;//SN黄灯
sbit    EW_Yellow=P1^2;//EW黄灯
sbit    EW_Red=P1^3;//EW红灯
sbit    SN_Red=P1^7;//SN红灯
sbit    EW_ManGreen=P3^0;//EW人行道绿灯
sbit    SN_ManGreen=P3^1;//SN人行道绿灯
sbit    Special_LED=P2^6;//交通正常指示灯
sbit    Busy_LED=P2^7;//交通繁忙指示灯
sbit    Nomor_Button=P3^5;//交通正常按键
sbit    Busy_Btton=P3^6;//交通繁忙按键
sbit    Special_Btton=P3^7;//交通特殊按键
sbit    Add_Button=P3^3;//时间加
sbit    Reduces_Button=P3^4;//时间减
bit     Flag_SN_Yellow; //SN黄灯标志位
bit     Flag_EW_Yellow;//EW黄灯标志位
char	Time_EW;//东西方向倒计时单元
char	Time_SN;//南北方向倒计时单元
uchar EW=60,SN=40,EWL=19,SNL=19; //程序初始化赋值，正常模式
uchar EW1=60,SN1=40,EWL1=19,SNL1=19;//用于存放修改值的变量
uchar code table[10]={0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F};//1~~~~9段选码
uchar code S[8]={0X28,0X48,0X18,0X48,0X82,0X84,0X81,0X84};//交通信号灯控制代码
/**********************延时子程序************************/
void	Delay(uchar	 a)
	{
		uchar	i;
		i=a;
		while(i--){;}
	}
/*****************显示子函数**************************/
void	Display(void)
	{
		char h,l;
		h=Time_EW/10;
		l=Time_EW%10;
  	    P0=table[l];
		EW_LED2=1;
		Delay(2);
		EW_LED2=0;
	    P0=table[h];
		EW_LED1=1;
		Delay(2);
		EW_LED1=0;

		h=Time_SN/10;
		l=Time_SN%10;
		P0=table[l];
		SN_LED2=1;
		Delay(2);
		SN_LED2=0;
	    P0=table[h];
		SN_LED1=1;
		Delay(2);
		SN_LED1=0;


		h= EW1/10;
		l= EW1%10;
		P0=table[l];
		Time_Show_LED1=1;
		Delay(2);
        Time_Show_LED1=0;
		P0=table[h];
		Time_Show_LED2=1;
		Delay(2);
	    Time_Show_LED2=0;
}
/**********************外部0中断服务程序************************/

void	EXINT0(void)interrupt 0 using 1
	{
		EX0=0; //关中断

if(Add_Button==0) //时间加
       {
            EW1+=5;
            SN1+=5;
              if(EW1>=100)
			   {
			     EW1=99;
			     SN1=79;
               }
            }
if(Reduces_Button==0) //时间减
       {
            EW1-=5;
            SN1-=5;
            if(EW1<=40)
              {
			     EW1=40;
                 SN1=20;
               }

		    }

if(Nomor_Button==0)//测试按键是否按下，按下为正常状态
        {
            EW1=60;
            SN1=40;
			EWL1=19;
			SNL1=19;
			Busy_LED=0;//关繁忙信号灯
			Special_LED =0;//关特殊信号灯
            }
if(Busy_Btton==0) //测试按键是否按下，按下为繁忙状态
        {
		    EW1=45;
            SN1=30;
			EWL1=14;
			SNL1=14;
			Special_LED=0;//关特殊信号灯
			Busy_LED=1;//开繁忙信号灯

        }
if(Special_Btton==0)//测试按键是否按下，按下为特殊状态
        {
		    EW1=75;
            SN1=55;
			EWL1=19;
			SNL1=19;
			Busy_LED=0;//关繁忙信号灯
		    Special_LED =1;//开特殊信号灯

	    }
		EX0=1;//开中断
	}
/**********************T0中断服务程序*******************/
	void timer0(void)interrupt 1 using 1
{
	static uchar count;
	TH0=(65536-50000)/256;
	TL0=(65536-50000)%256;
	count++;

	if(count==10)
	{
	  if(Flag_SN_Yellow==1) //测试南北黄灯标志位
	  {SN_Yellow=~SN_Yellow;}
	  if(Flag_EW_Yellow==1)  //测试东西黄灯标志位
	  {EW_Yellow=~EW_Yellow;}
	}
	if(count==20)
	{
	Time_EW--;
	Time_SN--;
	if(Flag_SN_Yellow==1)//测试南北黄灯标志位
	    {SN_Yellow=~SN_Yellow;}
	if(Flag_EW_Yellow==1)//测试东西黄灯标志位
	    {EW_Yellow=~EW_Yellow;}
	count=0;
	}

}

硬件设计

使用元器件：

单片机：AT89C52；

（注意：单片机是通用的，无论51还是52、无论stc还是at都一样，引脚功能都一样。程序也是一样的。）

AT89C52有40个引脚，32个外部双向输入/输出(I/O)端口，同时内含2个外中断口，3个16位可编程定时计数器,2个全双工串行通信口，2 个读写口线，AT89C52可以按照常规方法进行编程，也可以在线编程。其将通用的微处理器和Flash存储器结合在一起，特别是可反复擦写的 Flash存储器可有效地降低开发成本。

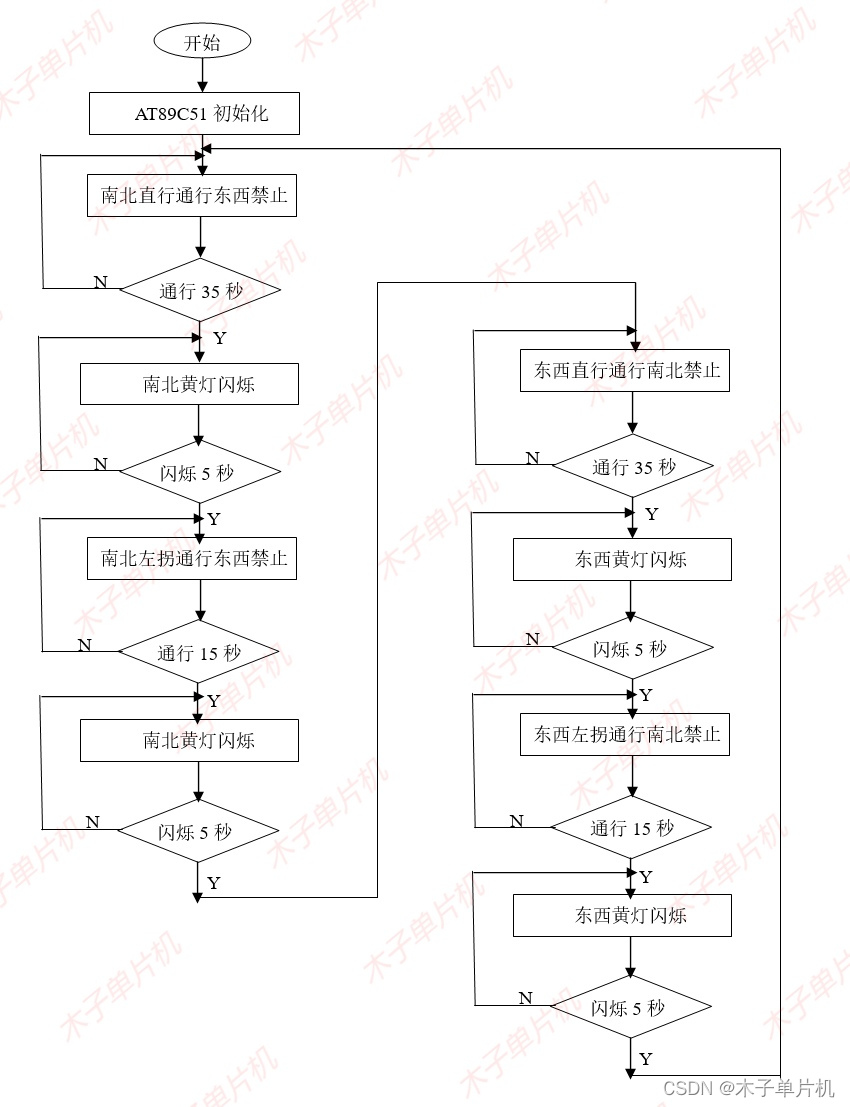

流程图

添加图片注释，不超过 140 字（可选）

设计资料

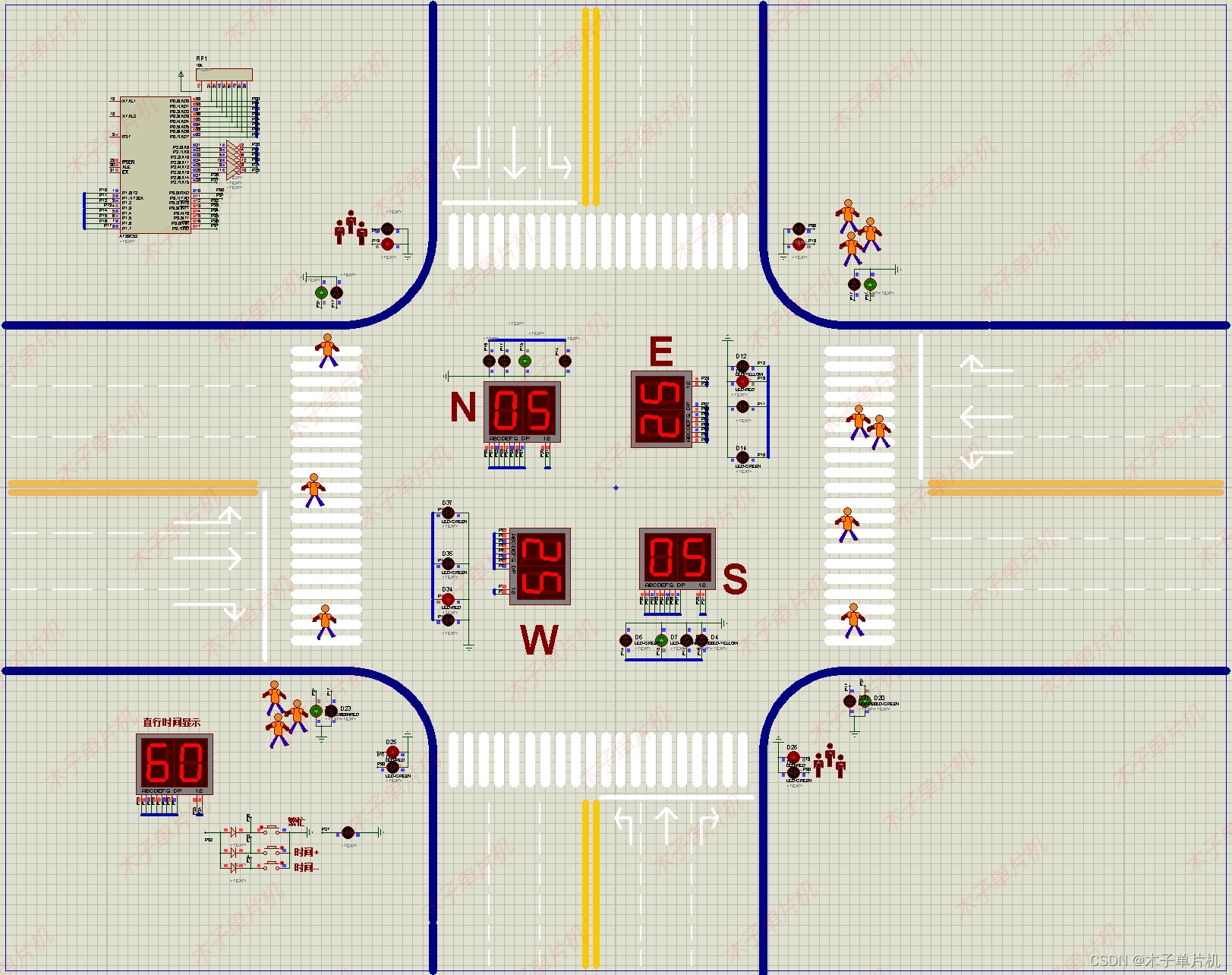

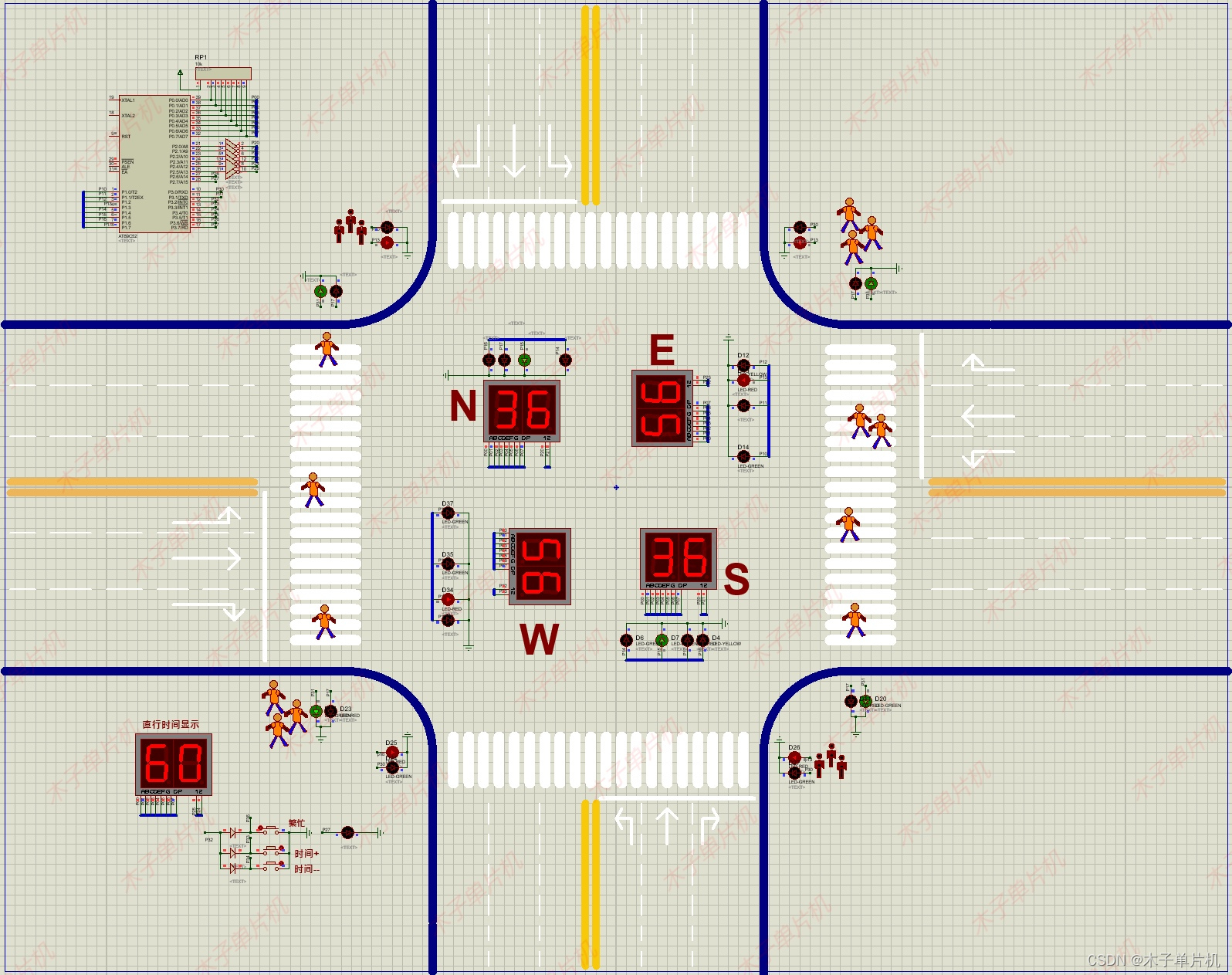

01仿真图

本设计使用proteus7.8和proteus8.9两个版本设计，向下兼容，无需担心！具体如图！

添加图片注释，不超过 140 字（可选）

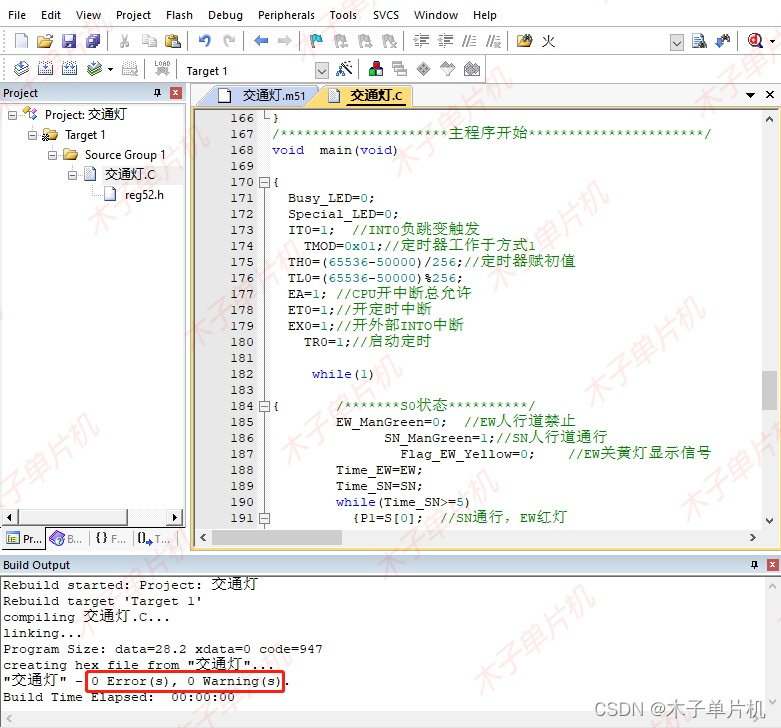

02程序

本设计使用keil5版本编程设计，资料有软件安装教程，无需担心！具体如图！

添加图片注释，不超过 140 字（可选）

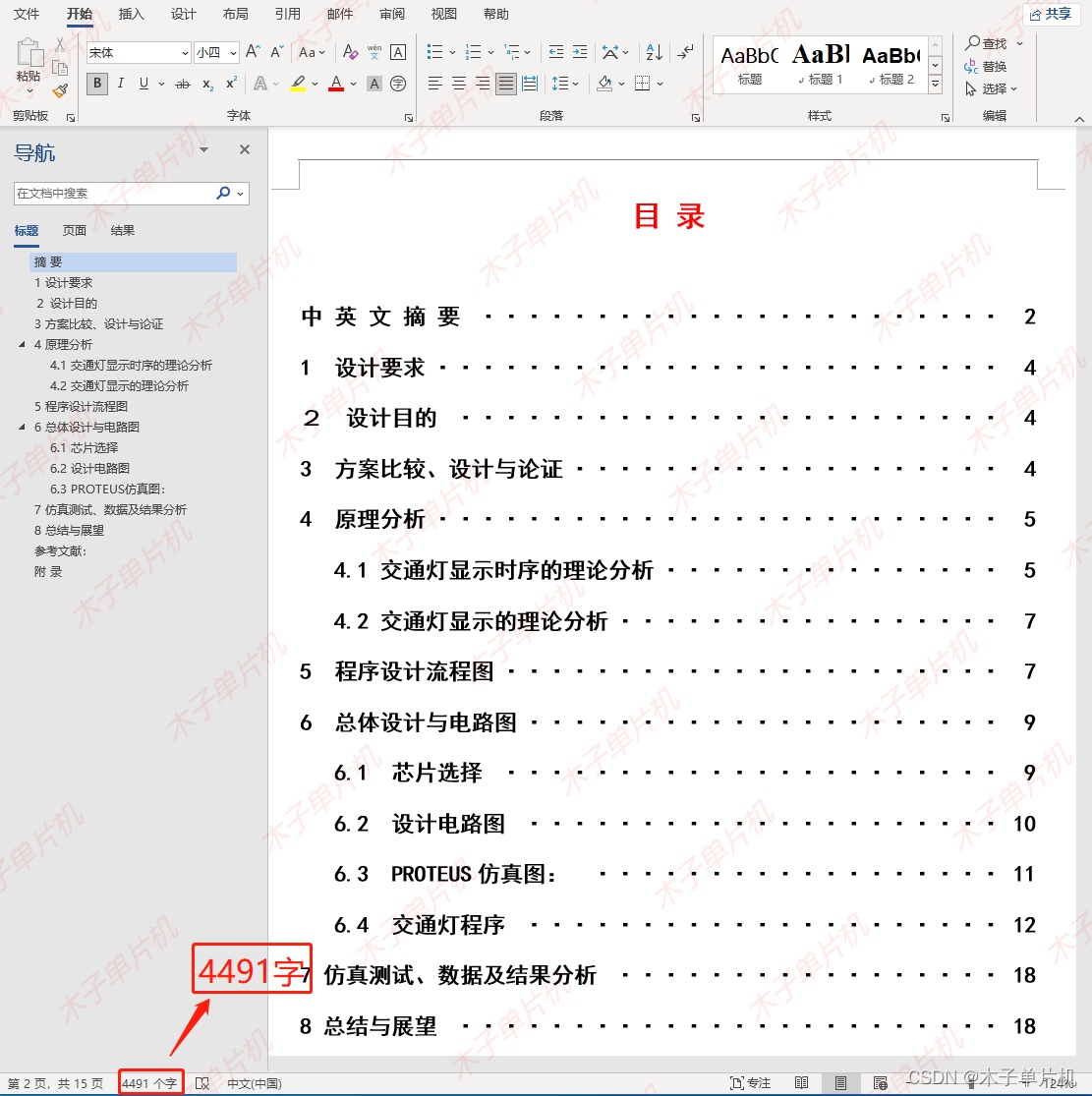

03设计报告

四千字设计报告，具体如下！

添加图片注释，不超过 140 字（可选）

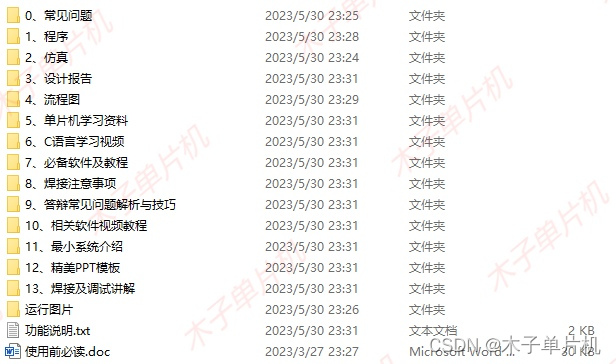

04设计资料

        资料获取请关注同名公众号，全部资料包括仿真源文件 、程序（含注释）、设计报告、流程图等。具体内容如下，全网最全! ！

资料获取请观看前面演示视频！
