基于51单片机温度报警系统
（仿真＋程序＋原理图＋设计报告）
功能介绍
具体功能：
1.DS18B20采集温度，数码管显示温度；
2.温度测量范围：0-99度；
3.当温度低于下限或高于上限温度时，蜂鸣器和LED声光报警；
4.三个按键可以设置温度上下限；
演示视频：
基于51单片机温度报警系统—数码管显示
添加图片注释，不超过 140 字（可选）
程序
#include <reg52.h> //调用单片机头文件
#define uchar unsigned char //无符号字符型 宏定义 变量范围0~255
#define uint unsigned int //无符号整型 宏定义 变量范围0~65535
#include "eeprom52.h"
/***微信公众号：木子单片机****/
//数码管段选定义 0 1 2 3 4 5 6 7 8 9
uchar code smg_du[]={0x28,0xee,0x32,0xa2,0xe4,0xa1,0x21,0xea,0x20,0xa0,
0x60,0x25,0x39,0x26,0x31,0x71,0xff}; //断码
//数码管位选定义
uchar code smg_we[]={0xef,0xdf,0xbf,0x7f};
uchar dis_smg[8] = {0x28,0xee,0x32,0xa2,0xe4,0x92,0x82,0xf8};
uchar smg_i = 3; //显示数码管的个位数
sbit dq = P2^4; //18b20 IO口的定义
bit flag_lj_en; //按键连加使能
bit flag_lj_3_en; //按键连3次连加后使能 加的数就越大了
uchar key_time,key_value; //用做连加的中间变量
bit key_500ms ;
sbit beep = P2^3; //声光报警接口
uchar f_pwm_l ; //越小越慢
uint temperature ; //
bit flag_300ms ;
uchar menu_1; //菜单设计的变量
uint t_high = 300,t_low = 100; //温度上下限报警值
uint number;
/***********************1ms延时函数*****************************/
void delay_1ms(uint q)
{
uint i,j;
for(i=0;i<q;i++)
for(j=0;j<120;j++);
}
/***********************小延时函数*****************************/
void delay_uint(uint q)
{
while(q--);
}
/***********************数码显示函数*****************************/
void display()
{
static uchar i;
i++;
if(i >= smg_i)
i = 0;
P1 = 0xff; //消隐
P3 = smg_we[i]; //位选
P1 = dis_smg[i]; //段选
}
/******************把数据保存到单片机内部eepom中******************/
void write_eeprom()
{
SectorErase(0x2000);
byte_write(0x2000, t_high % 256);
byte_write(0x2001, t_high / 256);
byte_write(0x2002, t_low % 256);
byte_write(0x2003, t_low / 256);
byte_write(0x2055, a_a);
}
/******************把数据从单片机内部eepom中读出来*****************/
void read_eeprom()
{
t_high = byte_read(0x2001);
t_high <<= 8;
t_high |= byte_read(0x2000);
t_low = byte_read(0x2003);
t_low <<= 8;
t_low |= byte_read(0x2002);
a_a = byte_read(0x2055);
}
/**************开机初始化保存的数据*****************/
void init_eeprom()
{
read_eeprom(); //先读
if(a_a != 22) //新的单片机初始单片机内问eeprom
{
t_high = 250;
t_low = 200;
a_a = 22;
write_eeprom(); //保存数据
}
}
/***********************18b20初始化函数*****************************/
void init_18b20()
{
bit q;
dq = 1; //把总线拿高
delay_uint(1); //15us
dq = 0; //给复位脉冲
delay_uint(80); //750us
dq = 1; //把总线拿高 等待
delay_uint(10); //110us
q = dq; //读取18b20初始化信号
delay_uint(20); //200us
dq = 1; //把总线拿高 释放总线
}
/*************写18b20内的数据***************/
void write_18b20(uchar dat)
{
uchar i;
for(i=0;i<8;i++)
{ //写数据是低位开始
dq = 0; //把总线拿低写时间隙开始
dq = dat & 0x01; //向18b20总线写数据了
delay_uint(5); // 60us
dq = 1; //释放总线
dat >>= 1;
}
}
/*************读取18b20内的数据***************/
uchar read_18b20()
{
uchar i,value;
for(i=0;i<8;i++)
{
dq = 0; //把总线拿低读时间隙开始
value >>= 1; //读数据是低位开始
dq = 1; //释放总线
if(dq == 1) //开始读写数据
value |= 0x80;
delay_uint(5); //60us 读一个时间隙最少要保持60us的时间
}
return value; //返回数据
}
/*************读取温度的值 读出来的是小数***************/
uint read_temp()
{
uint value;
uchar low; //在读取温度的时候如果中断的太频繁了，就应该把中断给关了，否则会影响到18b20的时序
init_18b20(); //初始化18b20
EA = 0;
write_18b20(0xcc); //跳过64位ROM
write_18b20(0x44); //启动一次温度转换命令
EA = 1;
delay_uint(50); //500us
init_18b20(); //初始化18b20
EA = 0;
write_18b20(0xcc); //跳过64位ROM
write_18b20(0xbe); //发出读取暂存器命令
low = read_18b20(); //读温度低字节
value = read_18b20(); //读温度高字节
EA = 1;
value <<= 8; //把温度的高位左移8位
value |= low; //把读出的温度低位放到value的低八位中
value *= 0.625; //转换到温度值 小数
return value; //返回读出的温度 带小数
}
/*************定时器0初始化程序***************/
void time_init()
{
EA = 1; //开总中断
TMOD = 0X11; //定时器0、定时器1工作方式1
ET0 = 1; //开定时器0中断
TR0 = 1; //允许定时器0定时
ET1 = 1; //开定时器0中断
TR1 = 0; //允许定时器0定时
}
/********************独立按键程序*****************/
uchar key_can; //按键值
void key() //独立按键程序
{
static uchar key_new;
key_can = 20; //按键值还原
P2 |= 0x07;
if((P2 & 0x07) != 0x07) //按键按下
{
if(key_500ms == 1) //连加
{
key_500ms = 0;
key_new = 1;
}
delay_1ms(1); //按键消抖动
if(((P2 & 0x07) != 0x07) && (key_new == 1))
{ //确认是按键按下
key_new = 0;
switch(P2 & 0x07)
{
case 0x06: key_can = 3; break; //得到k2键值
case 0x05: key_can = 2; break; //得到k3键值
case 0x03: key_can = 1; break; //得到k4键值
}
flag_lj_en = 1; //连加使能
}
}
else
{
if(key_new == 0)
{
key_new = 1;
write_eeprom(); //保存数据
flag_lj_en = 0; //关闭连加使能
flag_lj_3_en = 0; //关闭3秒后使能
key_value = 0; //清零
key_time = 0;
key_500ms = 0;
}
}
}
/****************按键处理数码管显示函数***************/
void key_with()
{
if(key_can == 1) //设置键
{
f_pwm_l = 30;
menu_1 ++;
if(menu_1 >= 3)
{
menu_1 = 0;
smg_i = 3; //数码管显示3位
}
}
if(menu_1 == 1) //设置高温报警
{
smg_i = 4; //数码管显示4位
if(key_can == 2)
{
if(flag_lj_3_en == 0)
t_high ++ ; //按键按下未松开自动加三次
else
t_high += 10; //按键按下未松开自动加三次之后每次自动加10
if(t_high > 990)
t_high = 990;
}
if(key_can == 3)
{
if(flag_lj_3_en == 0)
t_high -- ; //按键按下未松开自动减三次
else
t_high -= 10; //按键按下未松开自动减三次之后每次自动减10
if(t_high <= t_low)
t_high = t_low + 1;
}
dis_smg[0] = smg_du[t_high % 10]; //取小数显示
dis_smg[1] = smg_du[t_high / 10 % 10] & 0xdf; //取个位显示
dis_smg[2] = smg_du[t_high / 100 % 10] ; //取十位显示
dis_smg[3] = 0x64; //H
}
if(menu_1 == 2) //设置低温报警
{
smg_i = 4; //数码管显示4位
if(key_can == 2)
{
if(flag_lj_3_en == 0)
t_low ++ ; //按键按下未松开自动加三次
else
t_low += 10; //按键按下未松开自动加三次之后每次自动加10
if(t_low >= t_high)
t_low = t_high - 1;
}
if(key_can == 3)
{
if(flag_lj_3_en == 0)
t_low -- ; //按键按下未松开自动减三次
else
t_low -= 10; //按键按下未松开自动加三次之后每次自动加10
if(t_low <= 10)
t_low = 10;
}
dis_smg[0] = smg_du[t_low % 10]; //取小数显示
dis_smg[1] = smg_du[t_low / 10 % 10] & 0xdf; //取个位显示
dis_smg[2] = smg_du[t_low / 100 % 10] ; //取十位显示
dis_smg[3] = 0x3D; //L
}
}
888//完整资料
***/***微信公众号：木子单片机****/
/****************报警控制函数***************/
void baojing_kz()
{
if(temperature<t_high && temperature>t_low)
{
TR1 = 0;
beep = 1;
}
else
{
TR1 = 1;
if(number >= 1000)
{
number = 0;
beep = ~beep;
}
}
}

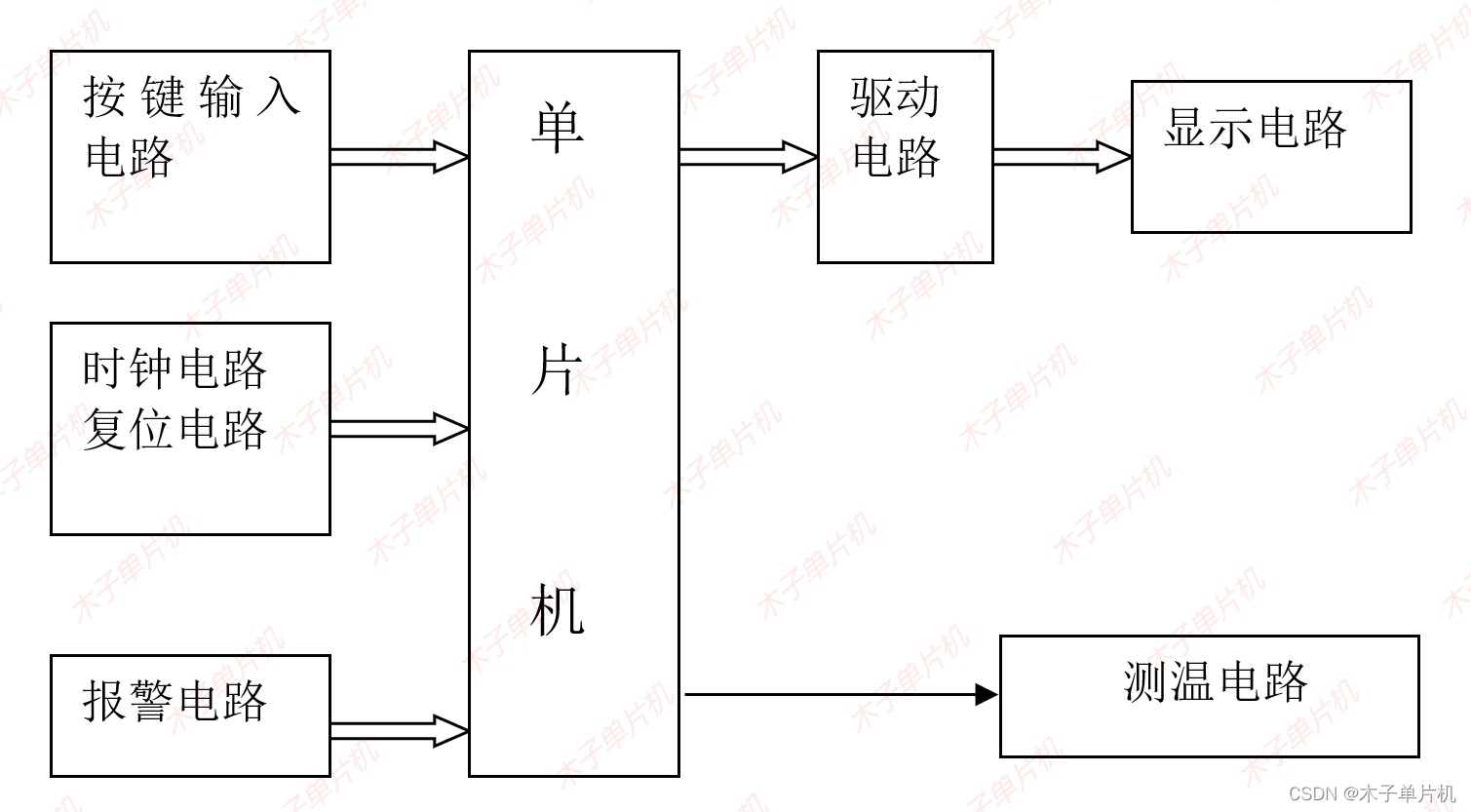

硬件设计

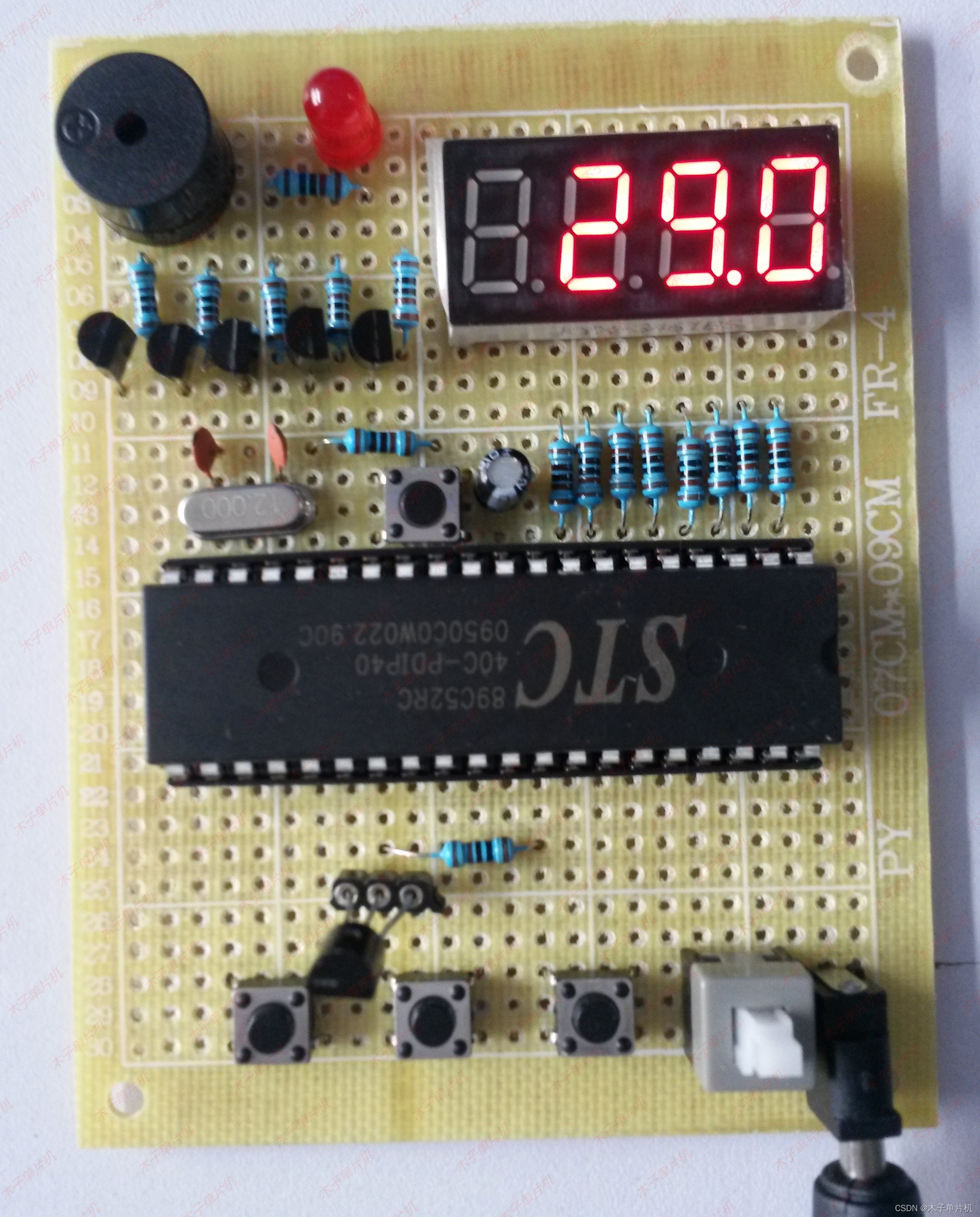

使用元器件：
单片机：STC89C52；
（注意：单片机是通用的，无论51还是52、无论stc还是at都一样，引脚功能都一样。程序也是一样的。）
电阻；按键；
数码管；三极管；
电容:10uF、20pf；
电源开关；DS18B20；
晶振:12M；led；
导线：若干；
添加图片注释，不超过 140 字（可选）

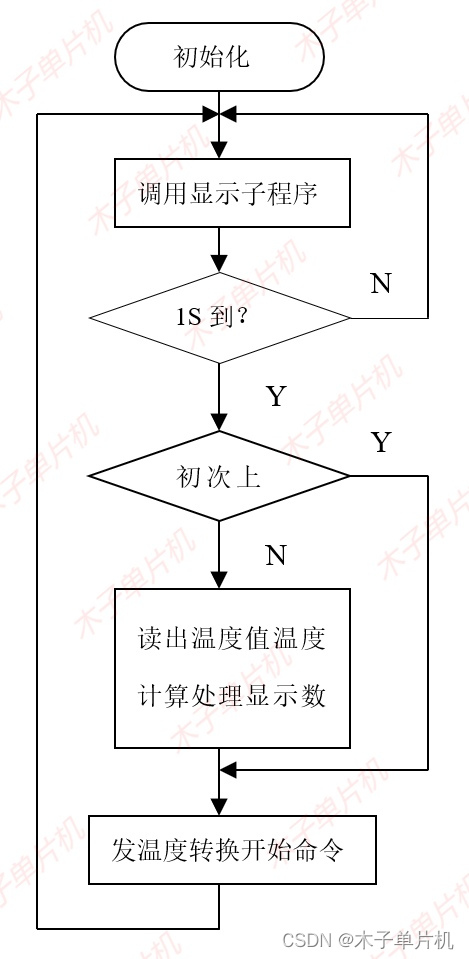

流程图：
设计资料

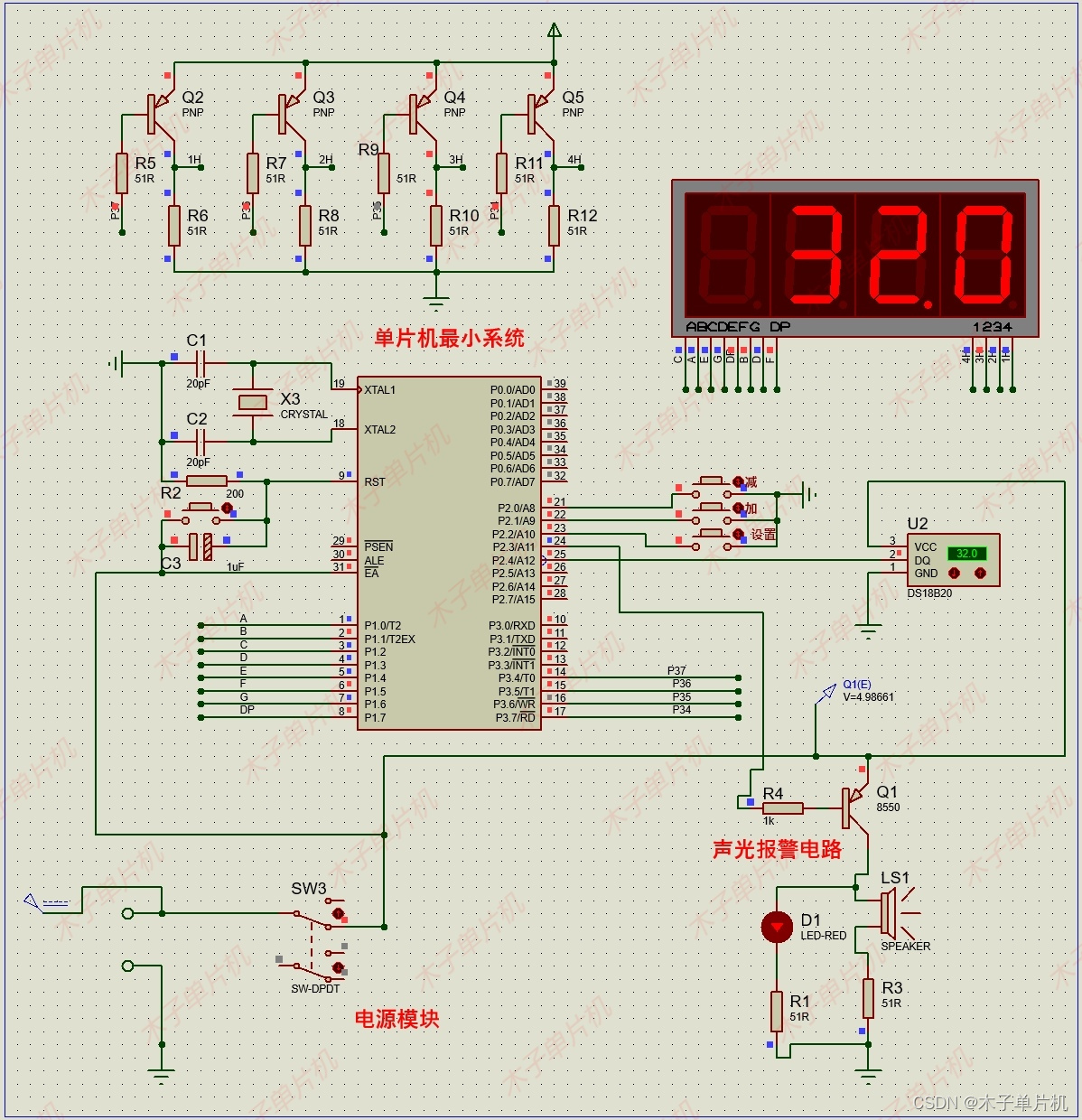

01仿真图
本设计使用proteus7.8和proteus8.9两个版本设计，向下兼容，无需担心！具体如图！
添加图片注释，不超过 140 字（可选）

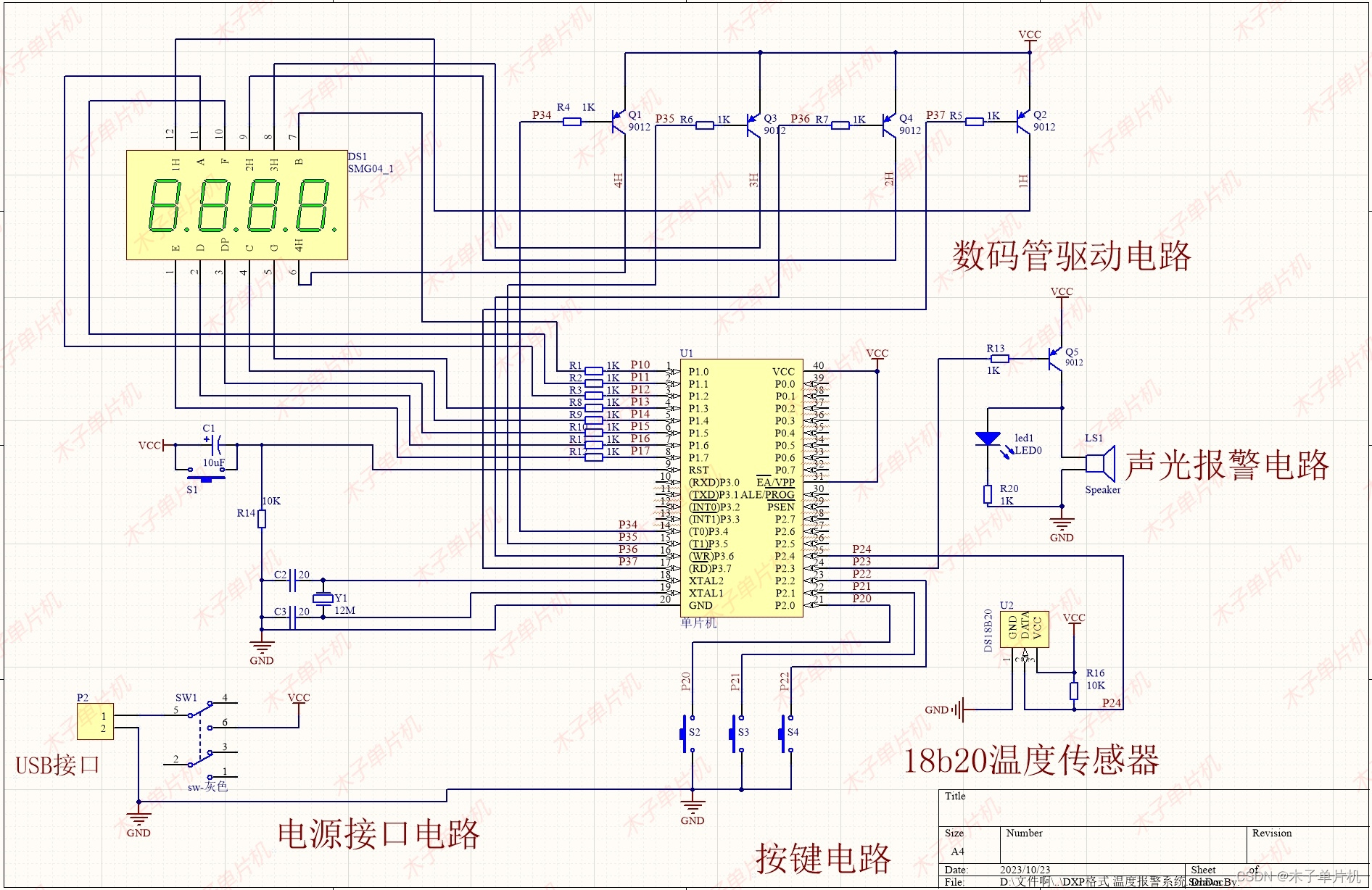

02原理图
本系统原理图采用Altium Designer19设计，具体如图！
添加图片注释，不超过 140 字（可选）

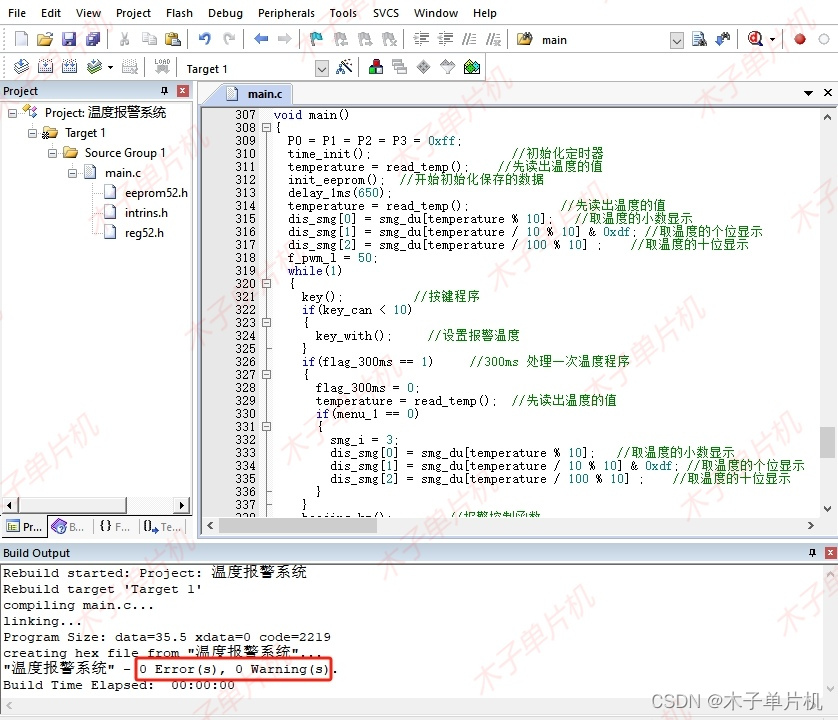

03程序
本设计使用软件keil5版本编程设计！具体如图！
添加图片注释，不超过 140 字（可选）

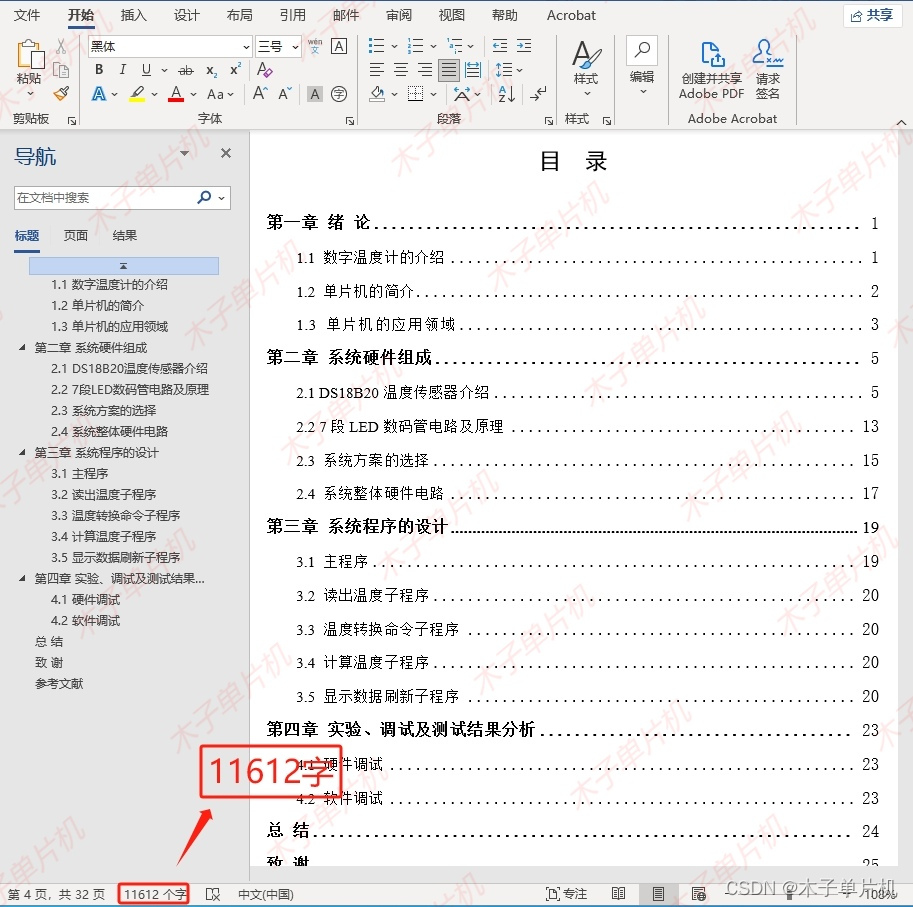

04设计报告
一万一千字设计报告，具体如下！
添加图片注释，不超过 140 字（可选）

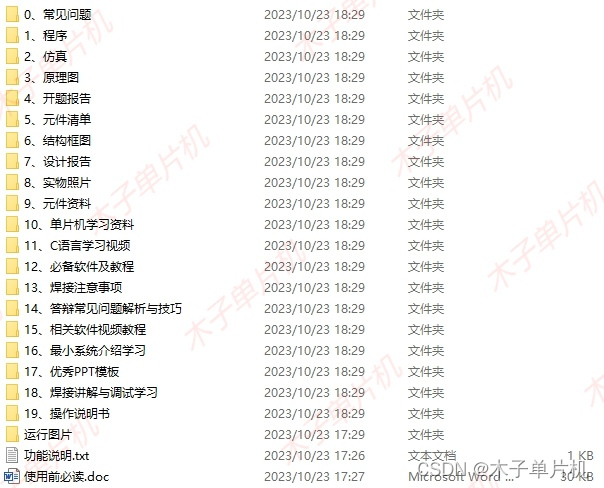

05设计资料
资料获取请关注同名公众号，全部资料包括仿真源文件 、AD原理图、程序（含注释）、设计报告、结构框图、实物图、元件清单等。具体内容如下，全网最全! ！
资料获取请观看前面演示视频！
