路由器基本配置与应用

想做一个自己学习的有关的csdn账号,努力奋斗......会更新还有其他的学习知识^_^,为自己巩固一下所学知识,下次更新路由协议的配置与应用。

我是一个萌新小白,有误地方请大家指正,谢谢^_^


文章目录

目录

前言

一、实验原理

二、实验常用操作命令

三、实验步骤

1.构建网络拓扑

2.配置主机网络参数

3.配置路由的端口IP地址与子网掩码

4.查看路由器直连路由项

5.测试主机间连通性

6.配置静态路由项

7.测试主机间连通性

总结


前言

这个实验主要的目     1.理解路由器作用       2.理解直连路由的产生原则        3.掌握静态路由的配置方法并理解其生效的条件

实验内容       某公司用3台路由器将位于3个区域的设备互相连接起来,3个路由器各自负责一个区域的子网,要求在所有 路由器上部署路由协议,使得3个子网内主机之间能够正常通信。请将路由器直连,验证其路由表生成,然后 配置静态路由,实现不同网段主机间通信。


一、实验原理

1.路口器是实现不同类型网络之间的互联,路由设备是依据路由转发报文到目的网段的网络设备。路由设备维护着一张路由表,保存着路由信息,指导报文转发的路径信息,通过路由可以确认转发 IP 报文的路径。
2.路由表中的路由项分为直连路由项、静态路由项和动态路由项。通过配置路由器接口的 IP 地址和子网掩码自动生成直连路由项。通过手工配置创建静态路由项。通过 OSPF、RIP、BGP 等路由协议学习到的动态路由。
3.路由中包含以下信息,如下表所示:
目的网络:标识目的网段
掩码:与目的地址共同标识一个网段
出接口:数据包被路由后离开本路由器的接口
下一跳:路由器转发到达目的网段的数据包所使用的下一跳地址
路由来源
目的网络/掩码
下一跳
出接口
直连
192.168.1.0/24
192.168.33.0/24
GE0/0/0
静态
192.168.11.0/24
192.168.43.0/24
GE0/0/1
OSPF
192.168.11.0/24
192.168.53.0/24
GE0/0/0

二、实验常用操作命令

命令格式
功能
display version
设备版本信息
system-view
进入系统视图
sysname XXX
可修改路由器名称
<tab>
输入命令的前几个字母,按下 <tab> 键,补全命令
display ip interface brief
查看接口状态
display ip routing-table
查看路由器情况
interface g0/0/0
进入接口 g0/0/0 的接口视图
ip add 192.168.1.254 255.255.255.0
指定接口 IP 地址和子网掩码
quit
退出
undo
恢复缺省情况、禁用某个功能或者删除某项配置
display current-configuration
显示当前配置
save
保存当前配置
reset saved-configuration
清空配置文件
reboot
重启设备

三、实验步骤

1.构建网络拓扑

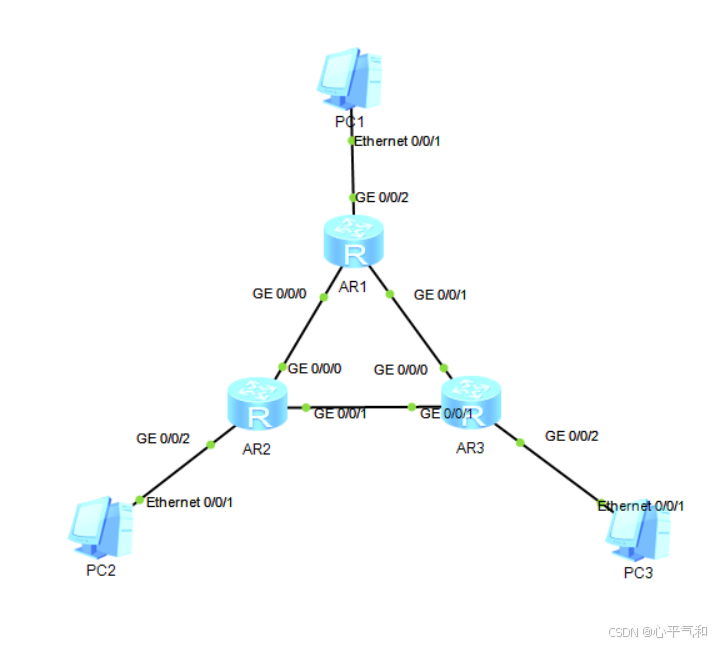

        拓扑结构设计:由三台主机、三台路由器机组成校园局域网,其实验整体拓扑结构如图所示。 右键点击每台 PC,选择“启动”相应设备。也可以在工作区中用鼠标选定设备区域,单击工具栏的 批量启动该区域的设备。

2.配置主机网络参数

设备名称
接口
IP 地址
子网掩码
默认网关
AR1
GE 0/0/0
192.168.4.1
255.255.255.0
--
AR1
GE 0/0/1
192.168.6.1
255.255.255.0
--
AR1
GE 0/0/2
192.168.1.254
255.255.255.0
--
AR2
GE 0/0/0
192.168.4.2
255.255.255.0
--
AR2
GE 0/0/1
192.168.5.1
255.255.255.0
--
AR2
GE 0/0/2
192.168.2.254
255.255.255.0
--
AR3
GE 0/0/0
192.168.6.2
255.255.255.0
--
AR3
GE 0/0/1
192.168.5.2
255.255.255.0
--
AR3
GE 0/0/2
192.168.3.254
255.255.255.0
--
PC1
Ethernet 0/0/1
192.168.1. 31
255.255.255.0
192.168.1.254
PC2
Ethernet 0/0/1
192.168.2. 31
255.255.255.0
192.168.2.254
PC3
Ethernet 0/0/1
192.168.3. 31
255.255.255.0
192.168.3.254

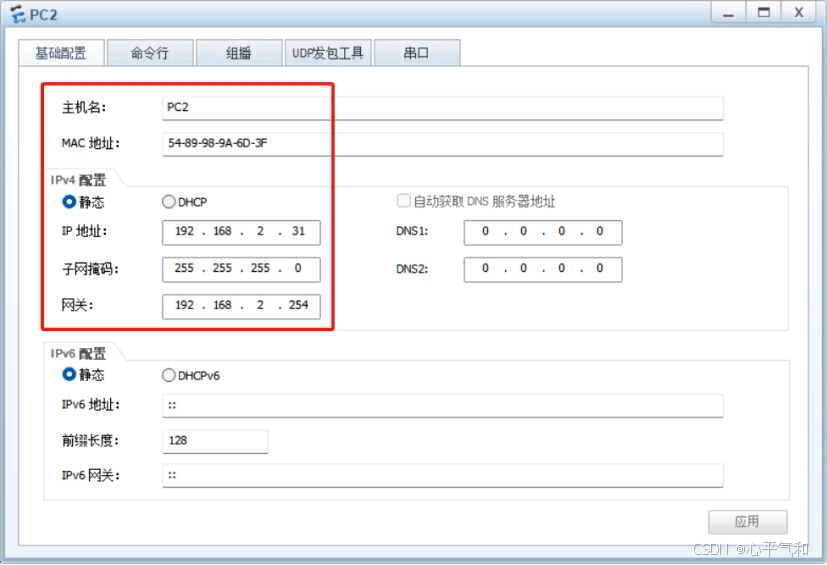

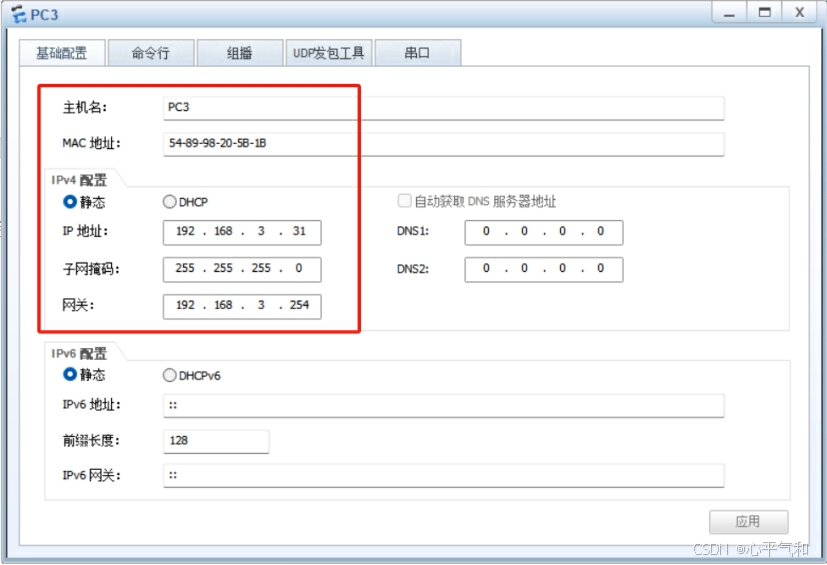

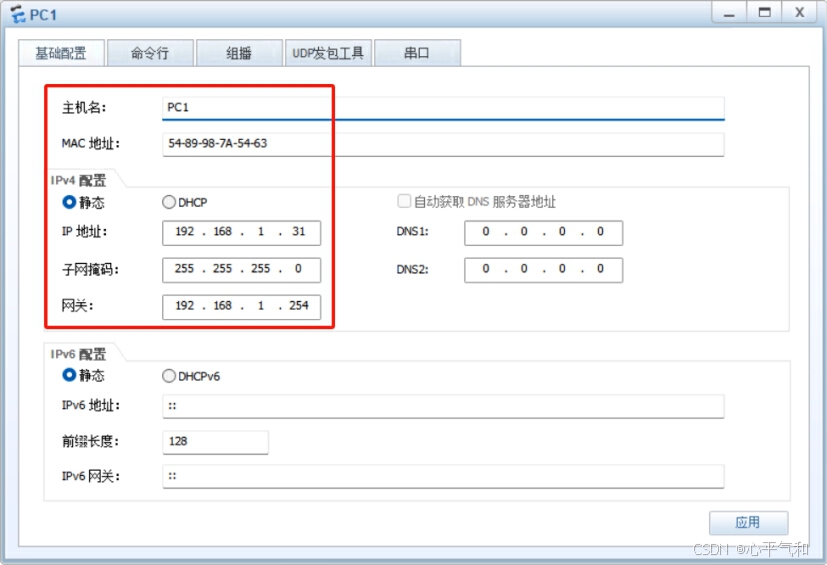

        PC1分配IP地址为192.168.1.31,子网掩码为255.255.255.0。PC2分配IP地址为192.168.2.31,子网掩码为255.255.255.0。PC3分配IP地址为192.168.331,子网掩码为255.255.255.0。PC4分配IP地址为192.168.31.4,子网掩码为255.255.255.0。

3.配置路由的端口IP地址与子网掩码

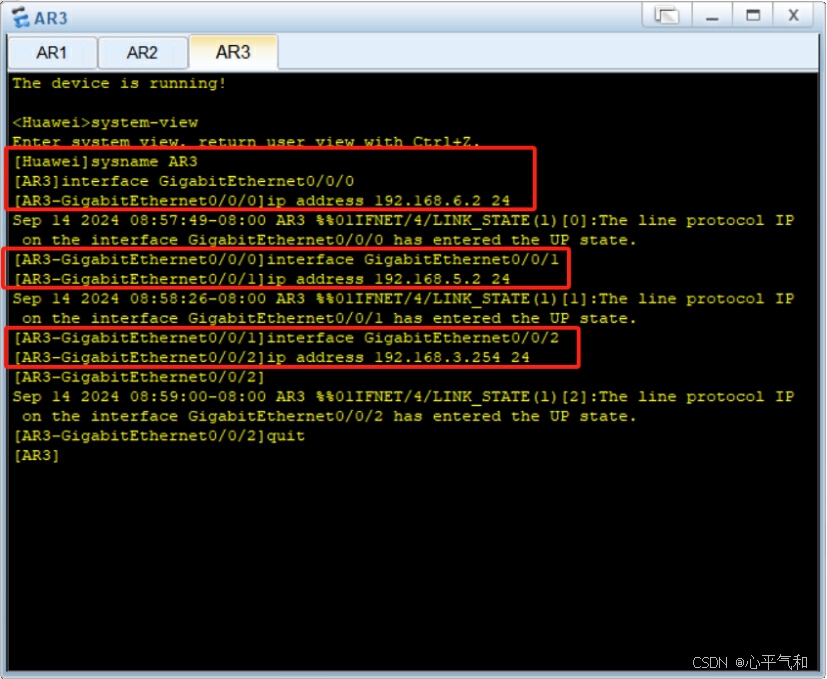

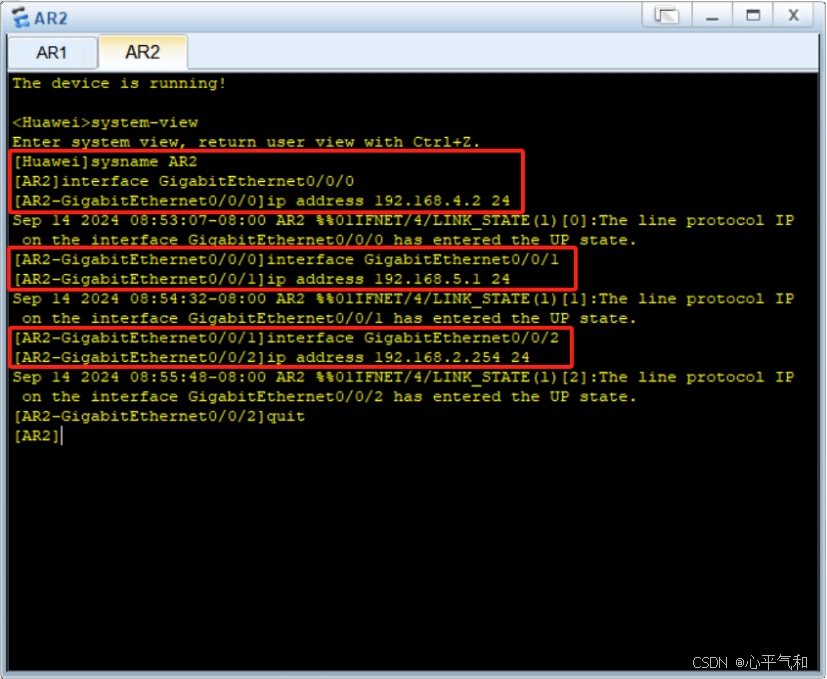

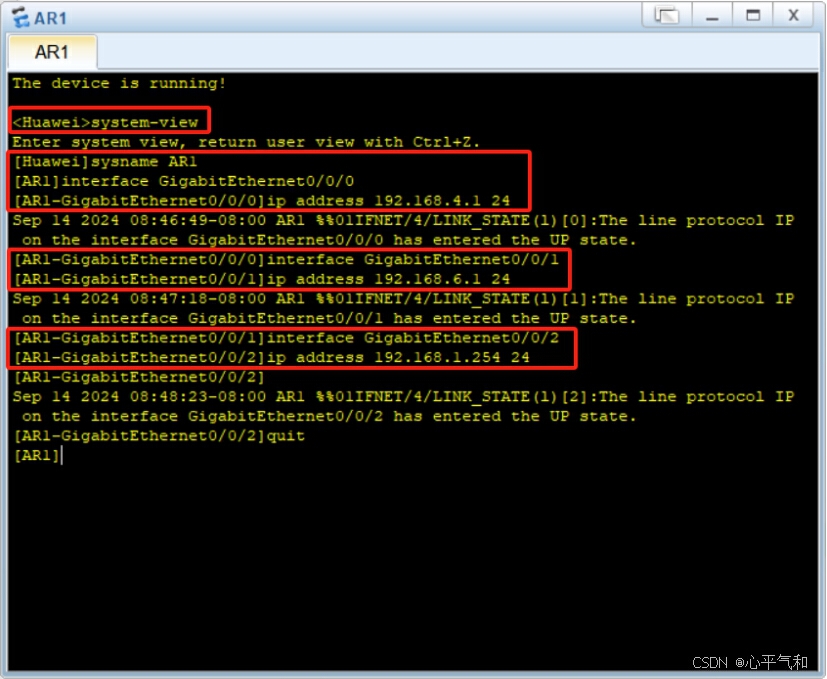

         配置AR1、AR2、AR3信息。

4.查看路由器直连路由项

1. 指向接口所在网段的路由。
2. 指向接口IP地址的主机路由。
3. 指向接口所在网段广播地址的主机路由。
注:主机路由就是掩码长度为 32 的路由。
结论:为路由器配置 iP 地址与子网掩码后,,路由器将自动生成直连路由项。

        在AR1上查看直连路由项

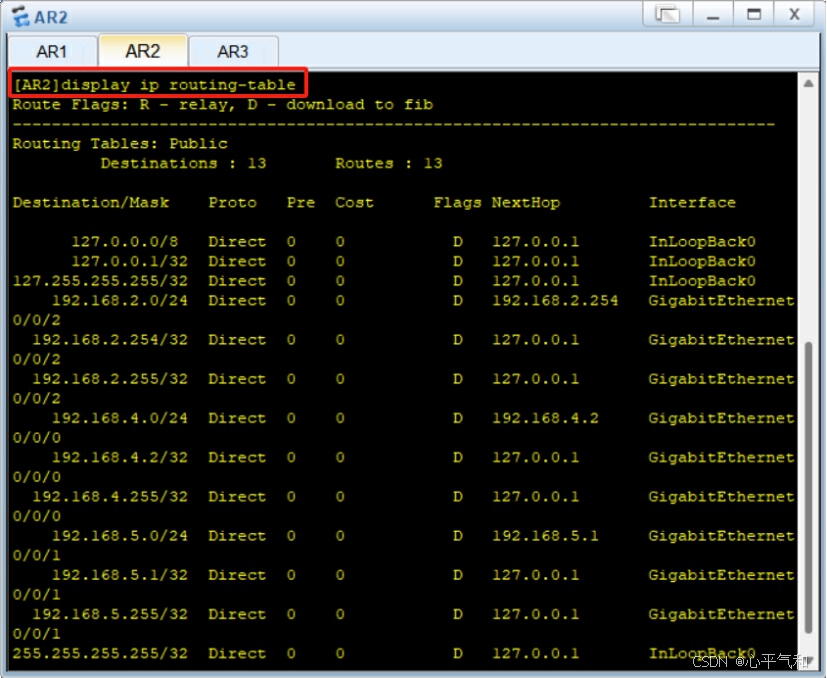

        在AR2上查看直连路由项

        在AR3上查看直连路由项

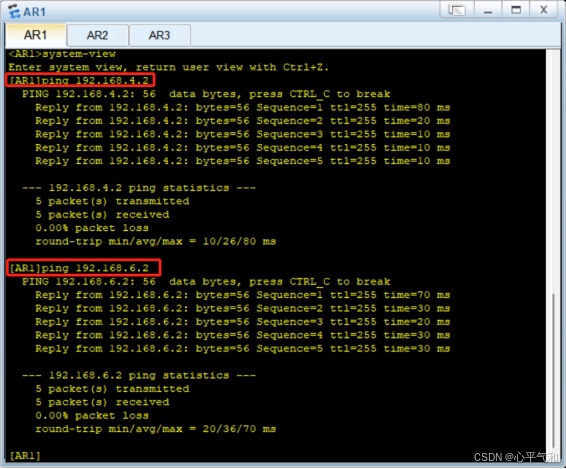

        测试路由器之间的连通信,第一AR1和AR2、AR3联通性

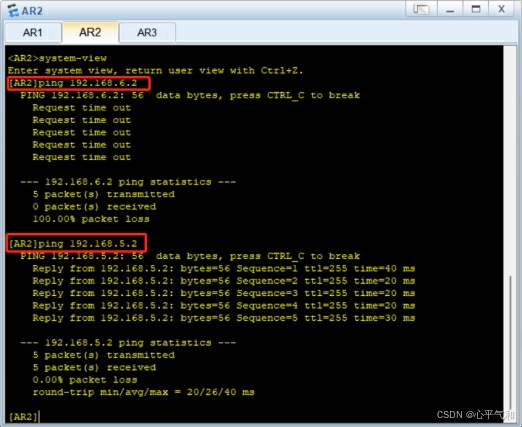

        第二AR2和AR3连通性测试如图4-5所示:

5.测试主机间连通性

        PC1---PC2、PC3

        PC2---PC1、PC3

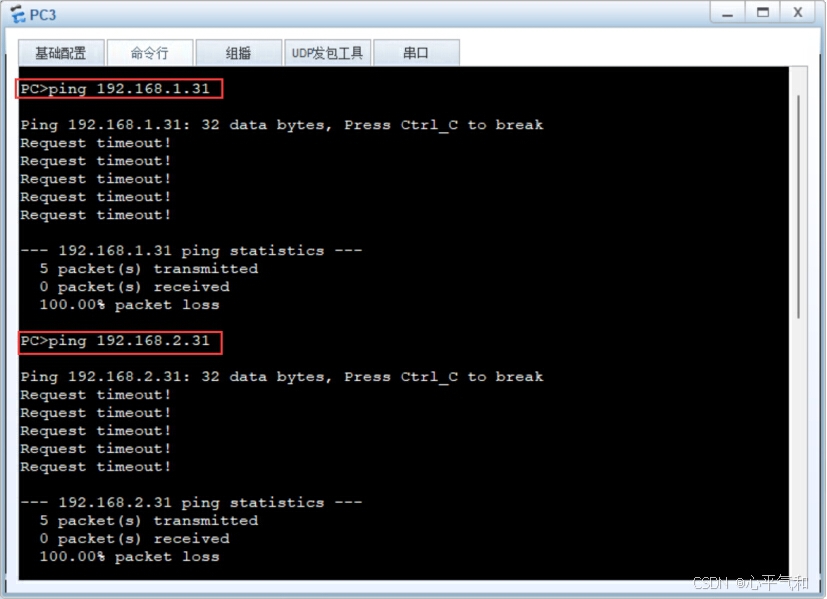

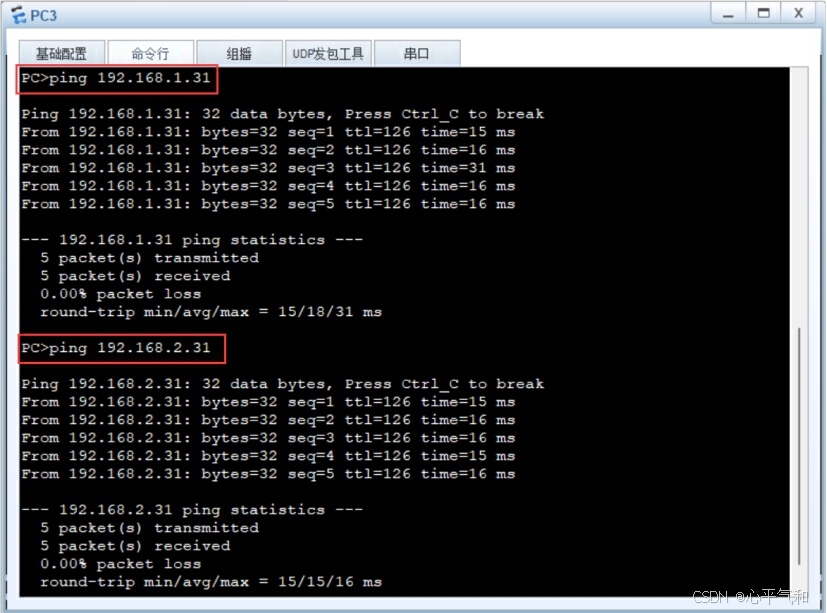

        PC3---PC1、PC2

6.配置静态路由项

每一个路由器对于所有没有与其直接连接的网络都需手工配置一项用于指明该
路由器通往该网络的传输路径的路由项,以实现通信功能。
以主机 PC1 和路由器 AR1 为例。
1 )分析互联网结构得出某个路由器通往互联网中所有没有与其直接连接的其
他网络的传输路径。非直连网络的传输路径有两条:
PC1->AR1-> AR2 -> PC2
PC1->AR1-> AR3-> PC3
2 )根据该路由器通往每一个网络的传输路径求出与该传输路径相关的路由项
的内容。其静态路由项如下
路由来源
目的网络/掩码
下一跳
出接口
静态
192.168.2.0/24
192.168.4.2/24
GE0/0/0
静态
192.168.3.0/24
192.168.6.2/24
GE0/0/1
3 )根据求出的路由项内容完成手工配置静态路由项。
配置到网络 192.168.2.0 的静态路由项
[AR1] ip route-static 192.168.2.0 24 192.168.4.2
配置到网络 192.168.3.0 的静态路由项
[AR1] ip route-static 192.168.3.0 24 192.168.6.2

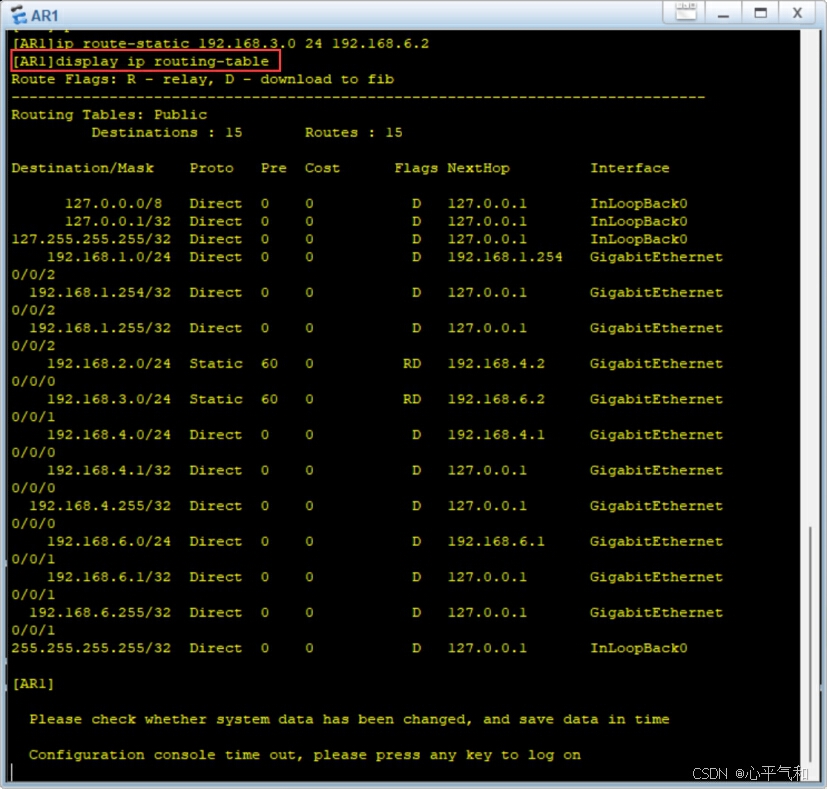

        在AR1到AR2、AR3的静态路由项。

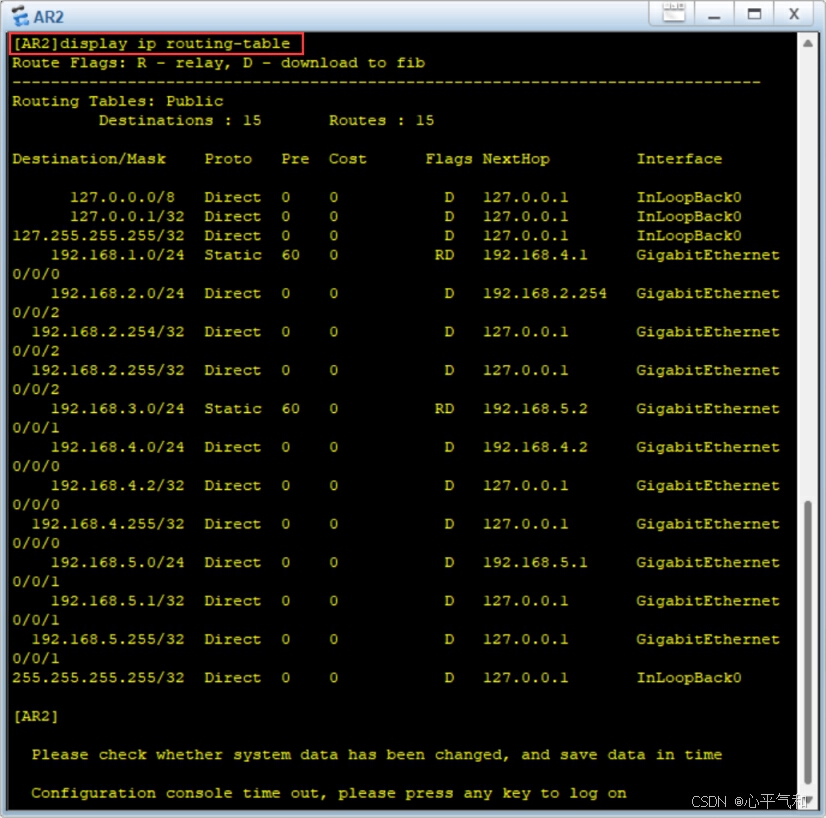

        在AR2到AR1、AR3的静态路由项

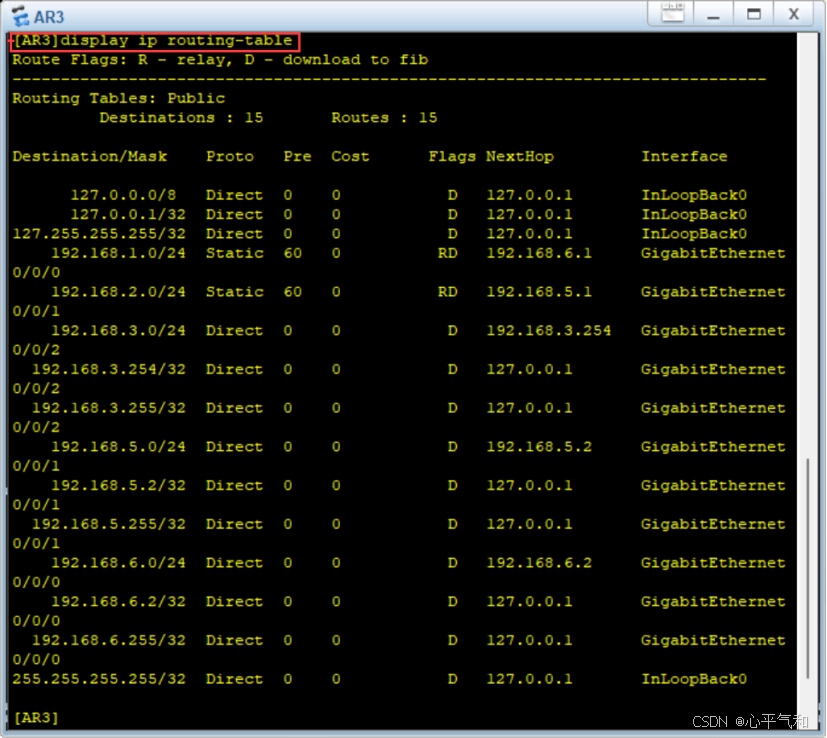

        在AR3到AR1、AR2的静态路由项

7.测试主机间连通性

        PC1---PC2、PC3

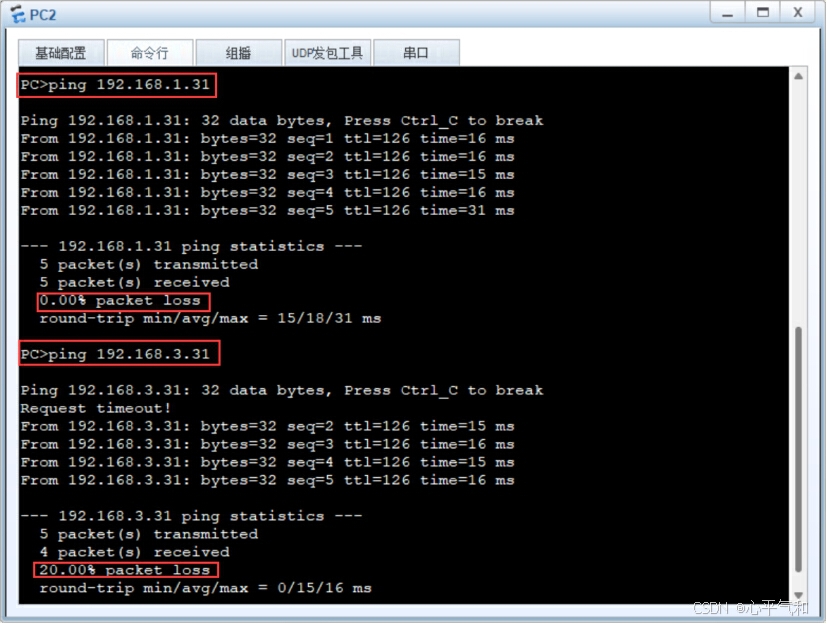

        PC2---PC1、PC3

        PC3---PC1、PC2


总结

        我们做实验的时候一定要确认接口,接口号一定要确认,可以和我的接口号不一样,但是一定要一直按自己的接口号来连接配置^-*

        名言时刻:‌非静无以成学。——诸葛亮*^*
