第四节 两台pc和一台Huawei-26C-HI交换机

一、根据下列题目做出相应答案

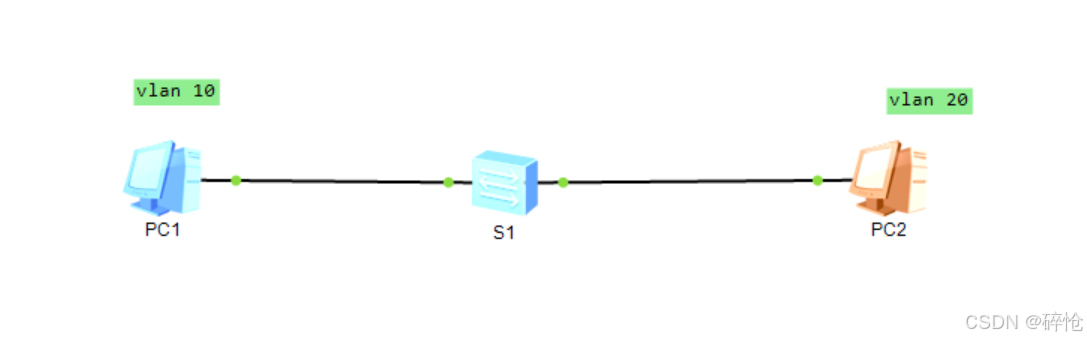

1.现有1台HuaweiS3700-26C-HI交换机，两台PC机。PC1(192.168.1.1)和PC2(192.168.1.2连接在同一台交换机上，但是处在不同的VLAN中。测试两台计算机的连通性，并加以显示和验证同时说明其中的道理。实验拓扑如图所示。

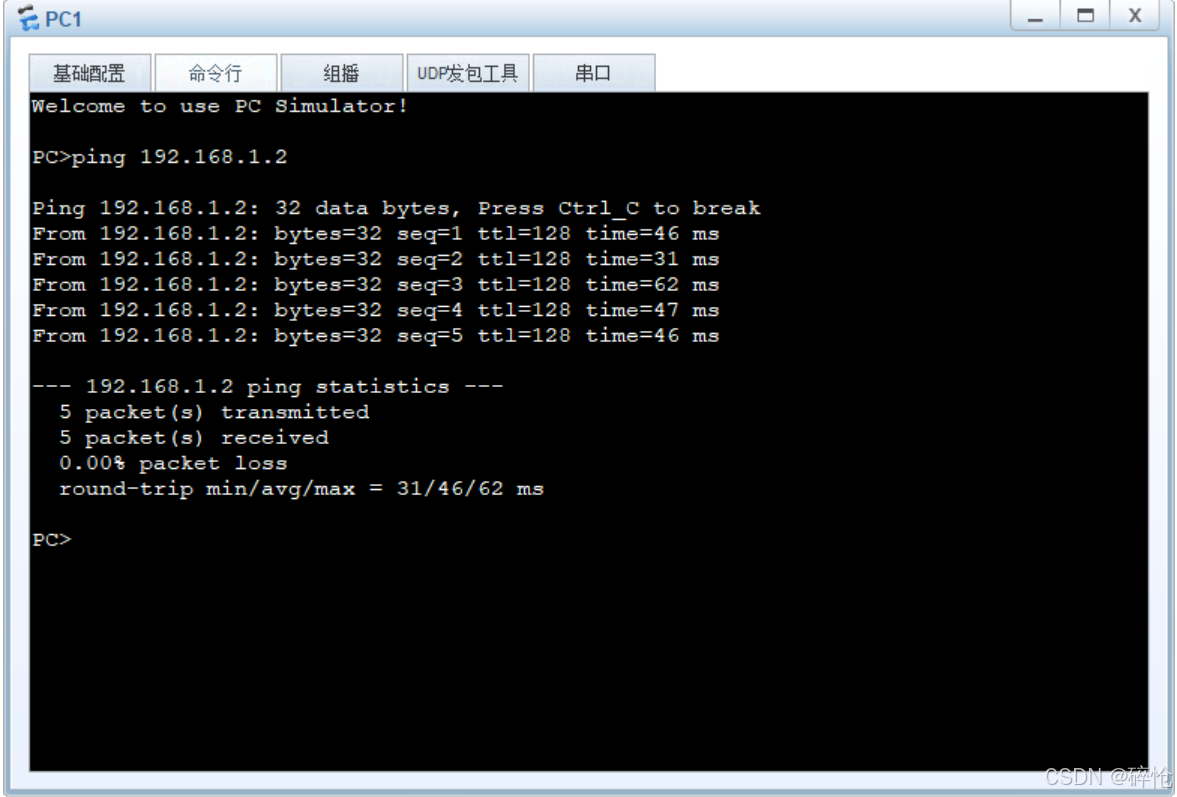

 2.利用两个pc进行“ping”得出下列图片内容

从上图可知，两者可以相互进行通信传输数据包

3.根据题目所知，要利用其中的交换机配置两个不同的vlan，将两个pc的vlan划分开，使其处在不同的vlan当中，从而中再次测试两个pc的连通性

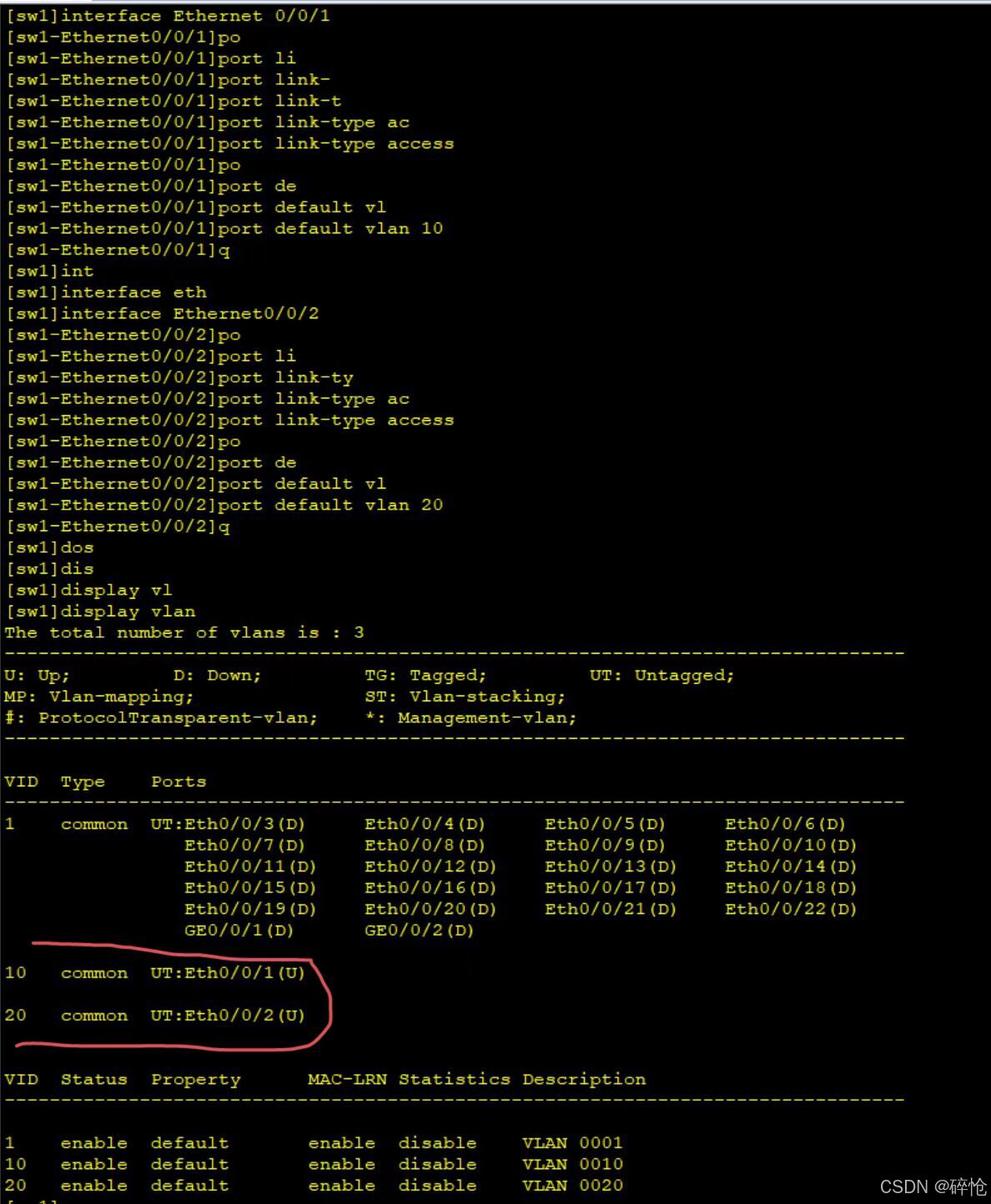

4.根据题目意思，以下为运行的代码

 以上红色笔圈为两个pc的vlan配置，为添加UT后的（U）是所开启的两个端口

 红色为两pc的vlan端口，绑定成功

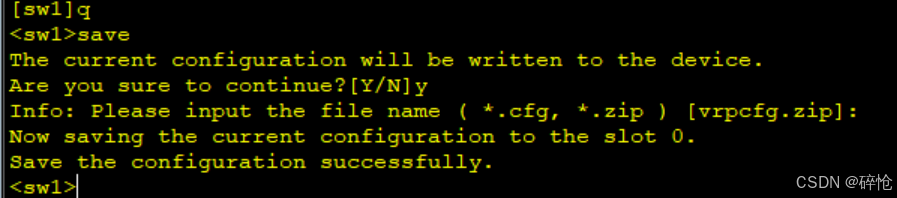

5.最后“save”进行保存

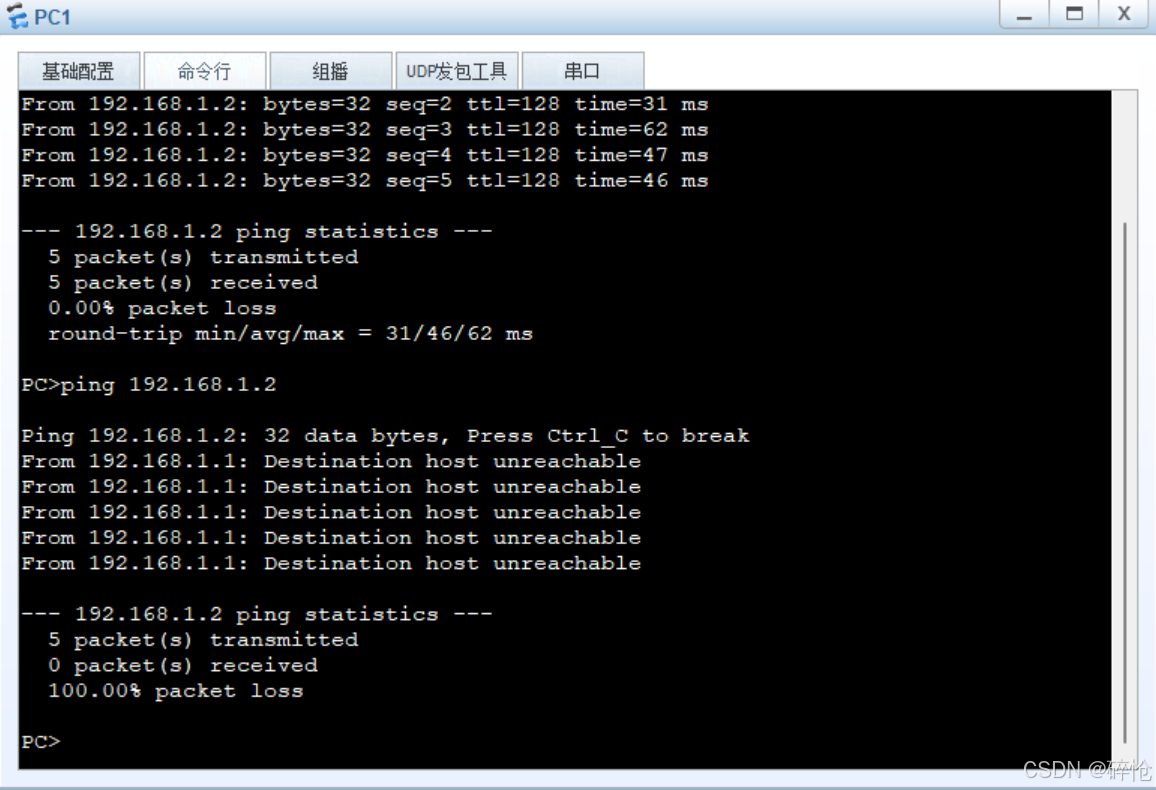

 二、最后两pc的“ping + IP地址”进行通信连接测试

如图所示，只有From和IP地址的运行，并没有显示所传输的数据和时间，代表已经隔离两个pc之间的通信连接

三、结束语

通过以上步骤，我们可以清楚的看到不同vlan之间的隔离效果，以及如何通过vlan技术实现网络的安全性和灵活性管理
