SEH异常之编译器原理探究（1）

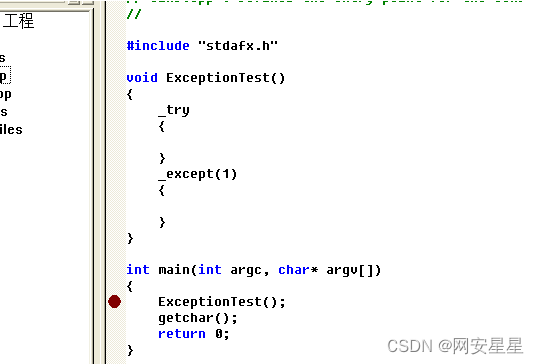

_try_except原理

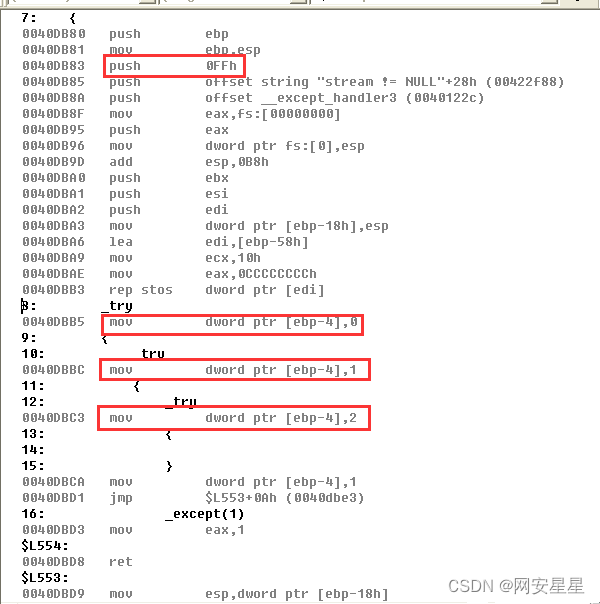

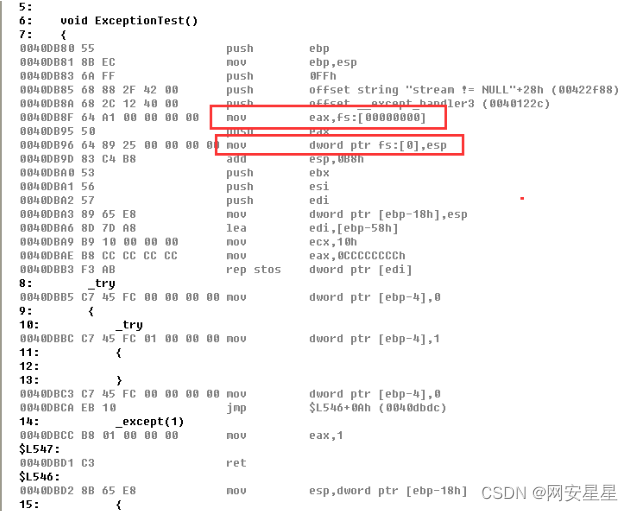

调用_except_handle3这个异常处理函数，这里并不是每个编译器的异常处理函数都是相同的，然后存入结构体，将esp的值赋给fs:[0]，再就是提升堆栈的操作

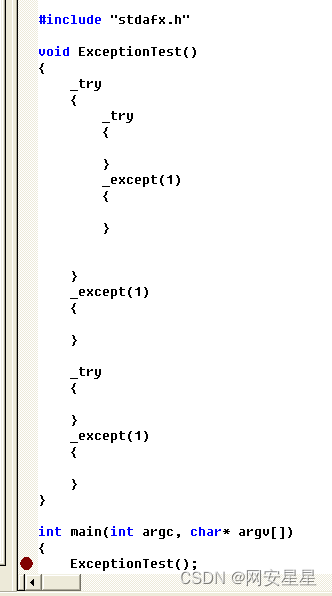

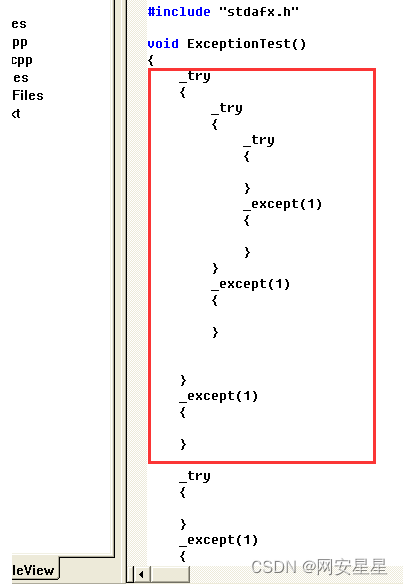

每个使用 _try _except的函数，不管其内部嵌套或反复使用多少_try _except，都只注册一遍，即只将一个 _EXCEPTION_REGISTRATION_RECORD 挂入当前线程的异常链表中(对于递归函数，每一次调用都会创建一个 _EXCEPTION_REGISTRATION_RECORD，并挂入线程的异常链表中)。

可以看到只有一个异常处理函数

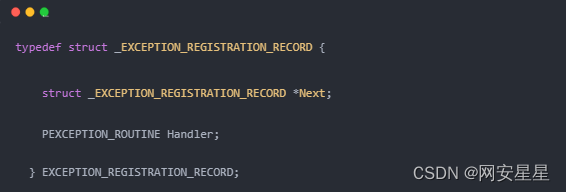

那么这里编译器是如何做到只用一个异常处理函数的呢？编译器把原来_EXCEPTION_REGISTRATION_RECORD结构进行了拓展，添加了三个成员

truct _EXCEPTION_REGISTRATION{
        struct _EXCEPTION_REGISTRATION *prev;
        void (*handler)(PEXCEPTION_RECORD, PEXCEPTION_REGISTRATION, PCONTEXT, PEXCEPTION_RECORD);
        struct scopetable_entry *scopetable;
        int trylevel;
        int _ebp;
    };

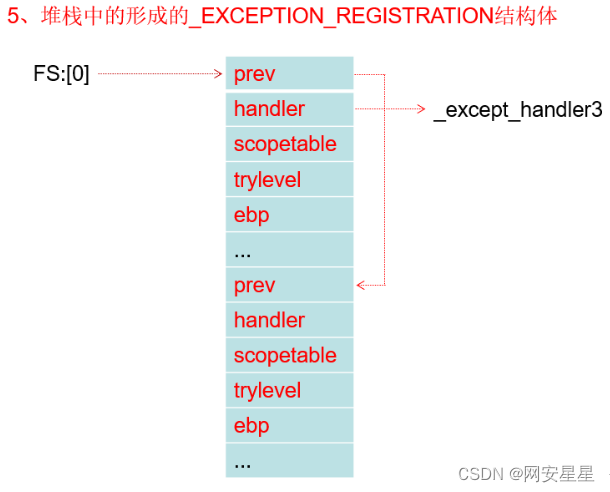

新堆栈结构如下

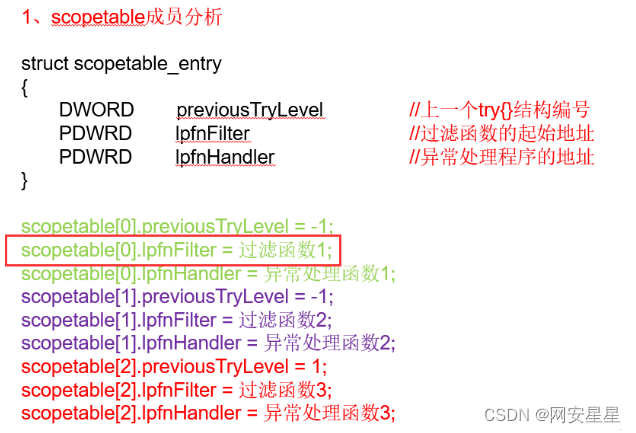

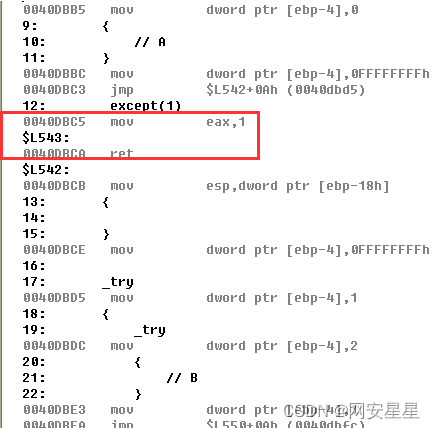

scopetable

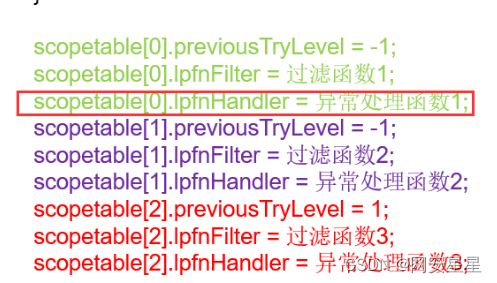

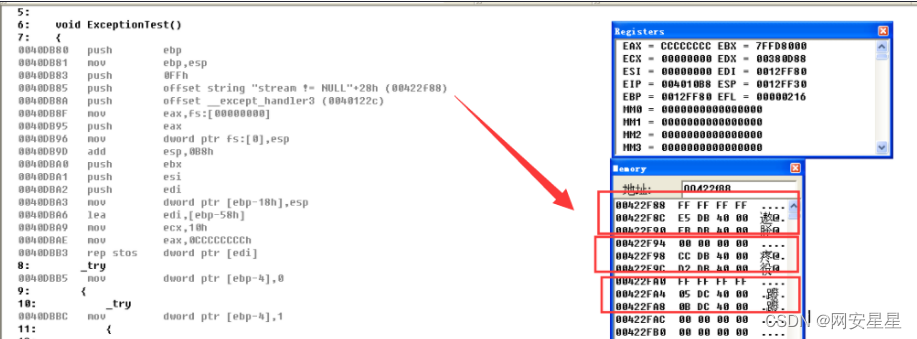

查看地址可以发现有三个结构体

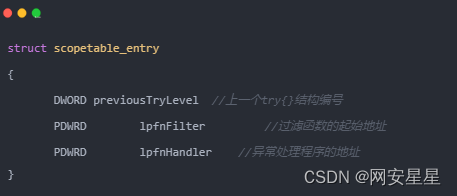

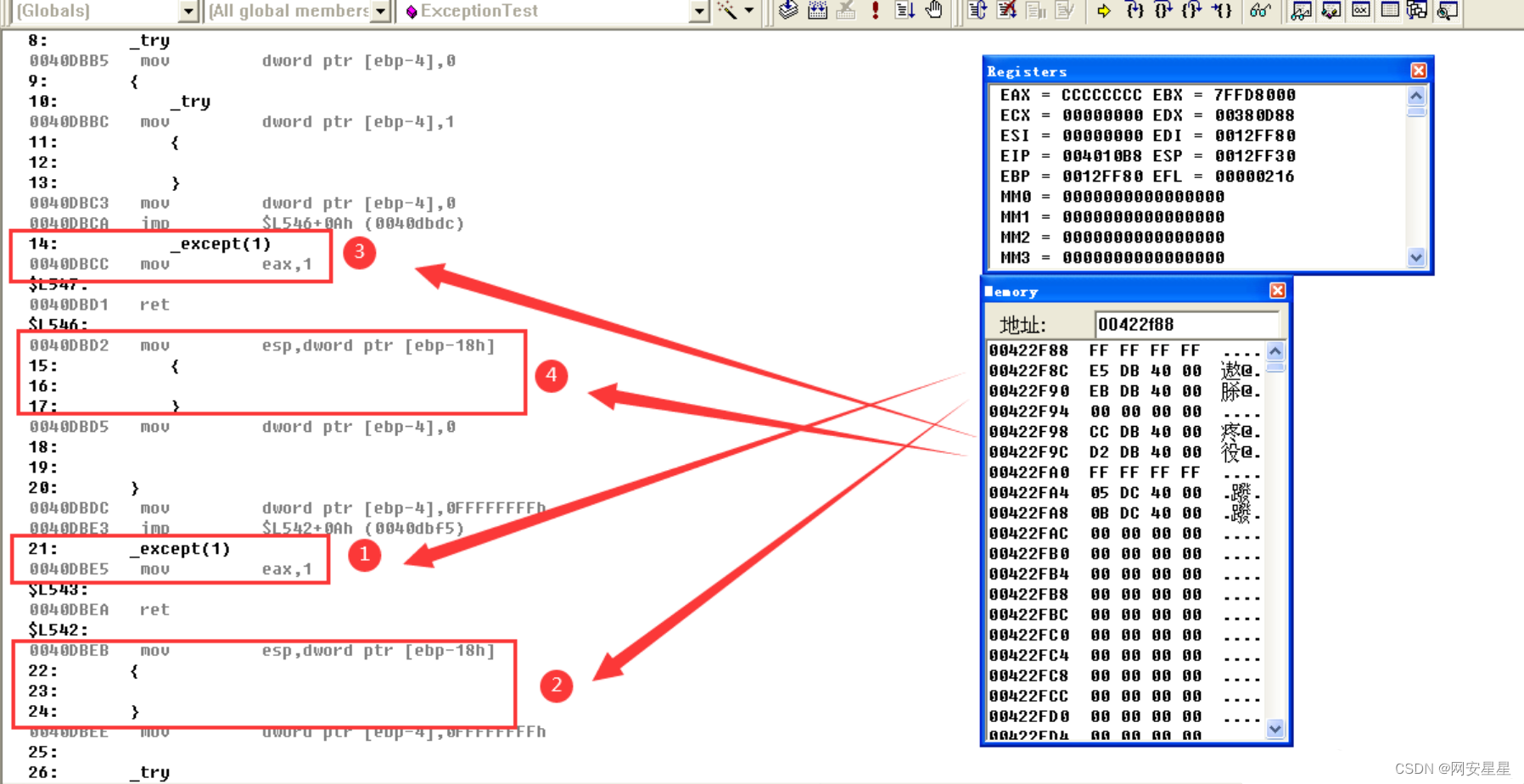

存储着的正式异常函数的开始地址和结束地址

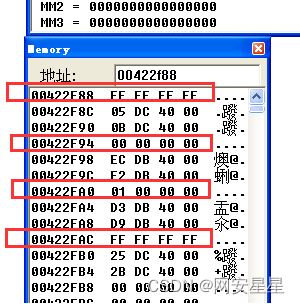

第一个值previousTryLevel是上一个try结构的编号，这里如果在最外层就是-1，如果在第二层就是0，如果在第三层就是1，以此类推

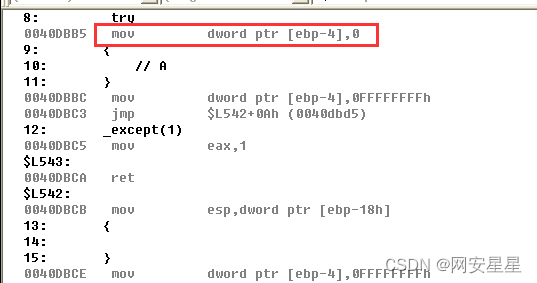

trylevel

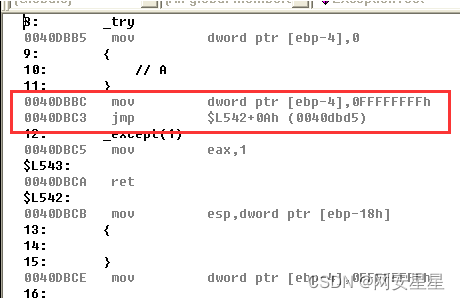

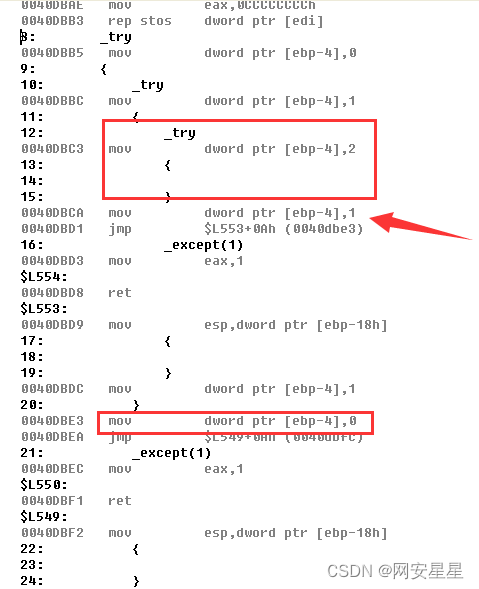

该成员表示代码运行到了哪个try结构里面，进入一个try则加1，try结构执行完成之后则减1

_except_handler3

1.CPU检测到异常 -> 查中断表执行处理函数 -> CommonDispatchException -> KiDispatchException -> KiUserExceptionDispatcher                 -> RtlDispatchException ->VEH -> SEH

2.执行_except_handler3函数

<1> 根据trylevel 选择scopetable数组

<2> 调用scopetable数组中对应的lpfnFilter函数

1.EXCEPTION_EXECUTE_HANDLER(1) 执行except代码

2.EXCEPTION_CONTINUE_SEARCH(0) 寻找下一个

3.EXCEPTION_CONTINUE_EXECUTION(-1) 重新执行

<3> 如果lpfnFilter函数返回0 向上遍历 直到previousTryLevel=-1

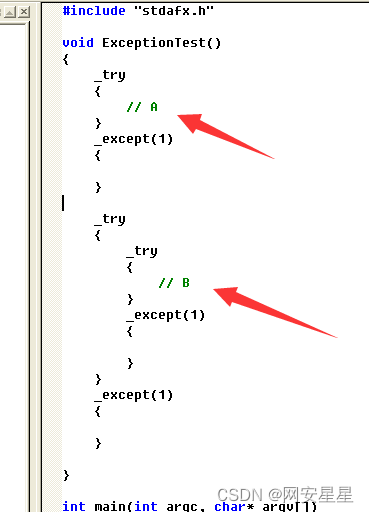

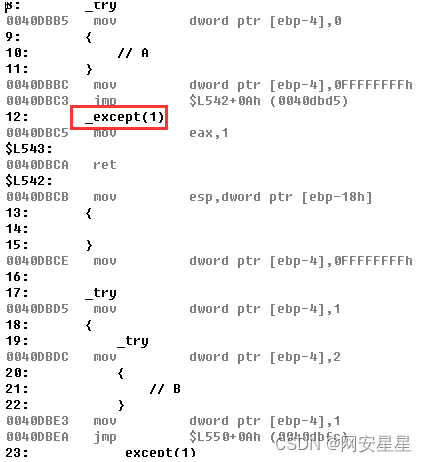

假设有两个异常点

首先找到trylevel为0

然后找到异常过滤表达式为1

然后遍历数组的lpfnFilter

如果返回值为1则调用异常处理函数，如果为0则该异常函数不处理，如果为-1则继续从原异常点向下执行

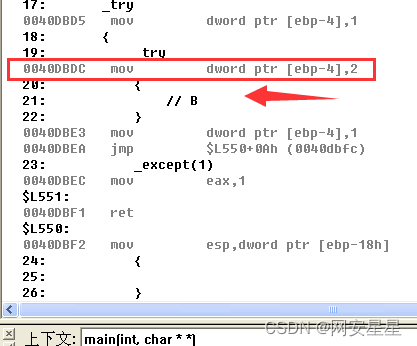

假设在B这个地方出异常，得到trylevel为2

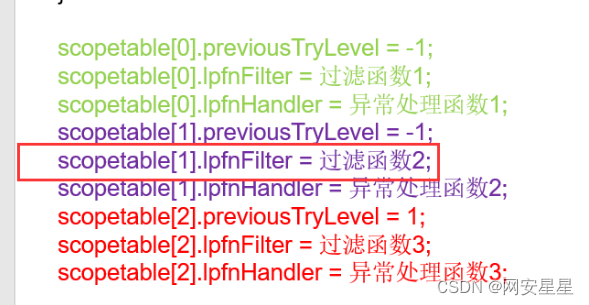

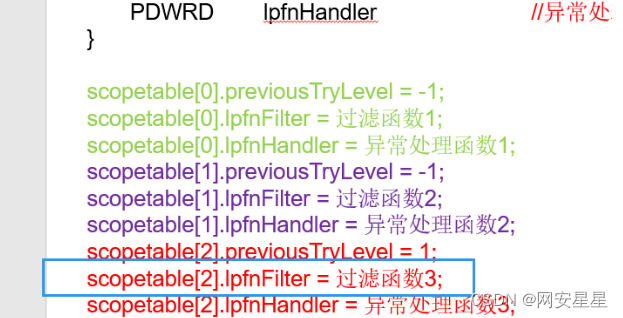

那么这里就回去遍历lpfnFilter为2的地方

假设这里返回值为0，则继续查找，注意这个地方是向上查找，首先判断当前previousTryLevel的值是否为-1，如果为-1就停止查找(-1代表已经是最外层)try结构，然后再向上找，假设这里返回值仍然为0，判断previousTryLevel的值为-1，就停止查找，没有找到响应的异常处理函数
