LTspice学习记录（1）绘制整流电路

最新推荐文章于 2024-12-16 23:33:52 发布
最新推荐文章于 2024-12-16 23:33:52 发布
阅读量438 收藏
点赞数 2
文章标签： 学习
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/2301_80570307/article/details/138072499
版权
本文介绍了桥式整流电路的工作原理，利用二极管的单相导通特性将交流电转化为直流，详细讲解了电路元件的选择、连接方法以及参数设置，最后演示了电路的仿真过程和最终效果。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

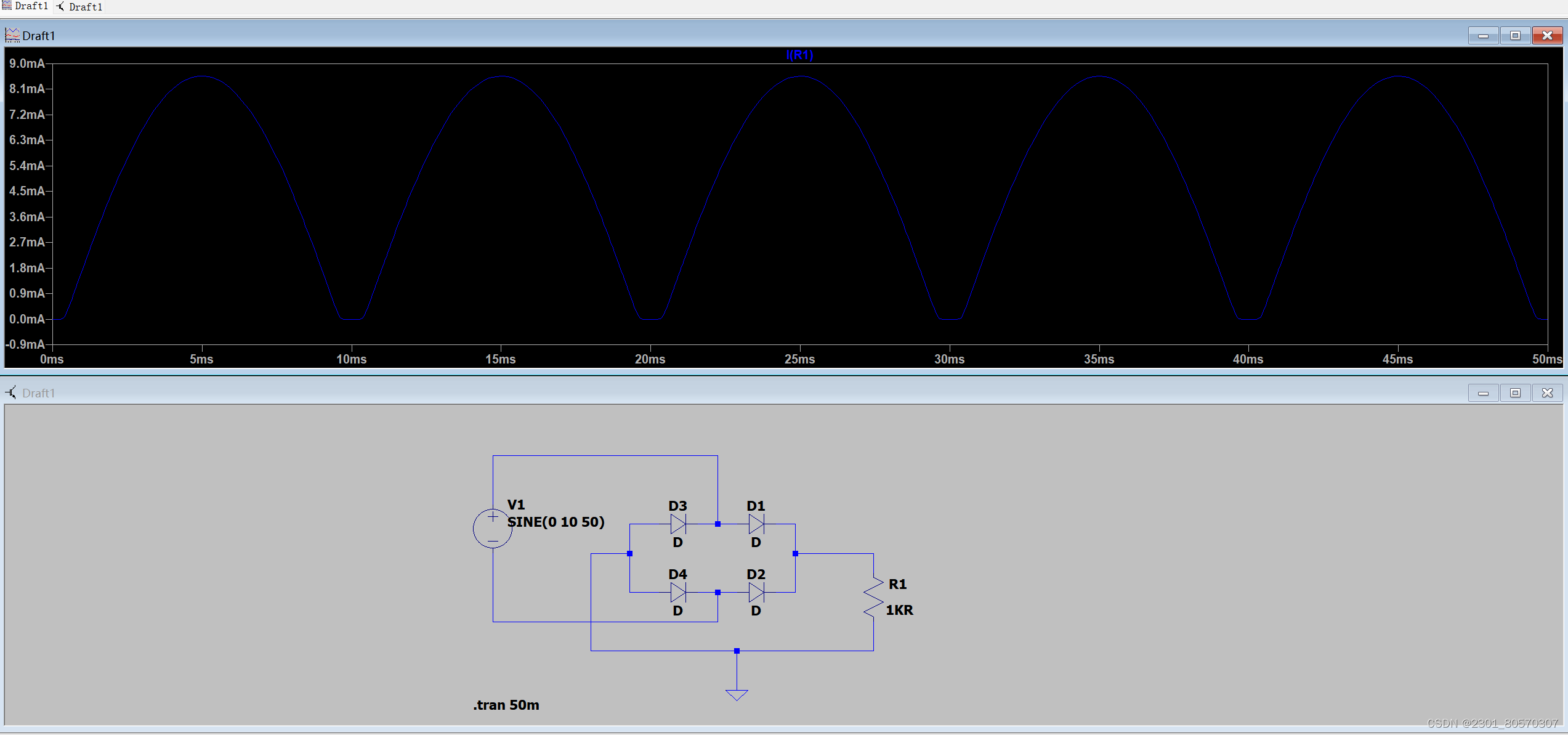

最终效果及原理图

一、整流电路原理

利用二极管的单相导通性，创造一个如图所示的由四个二极管组成的桥式电路模型。随着电流的变化，由于二极管的单向导通使原本方向不断变化的交变电流电流经过这一桥式电路后在R1上体现成只有单一方向的电流。

二、电路的绘制

1.选取电路元件，并用导线连接

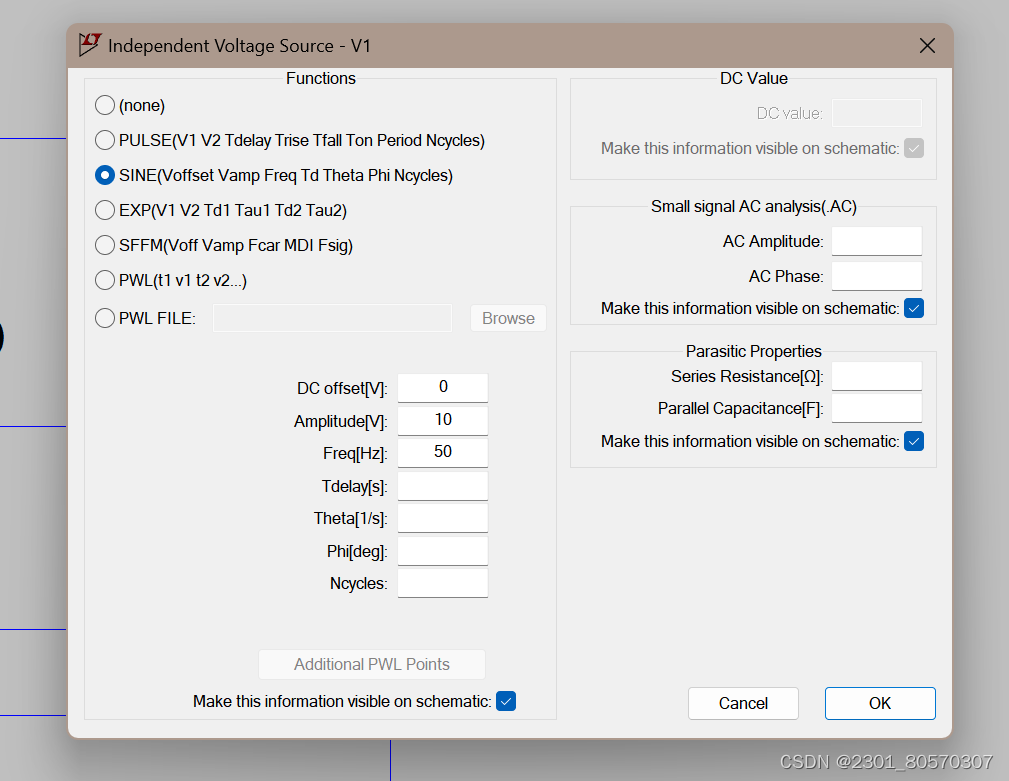

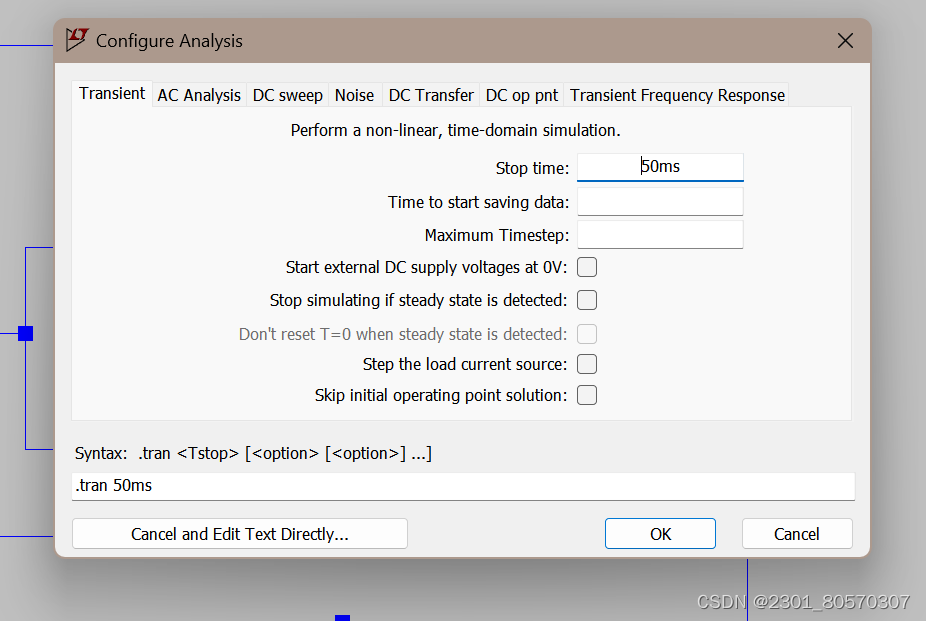

2.设置相应参数

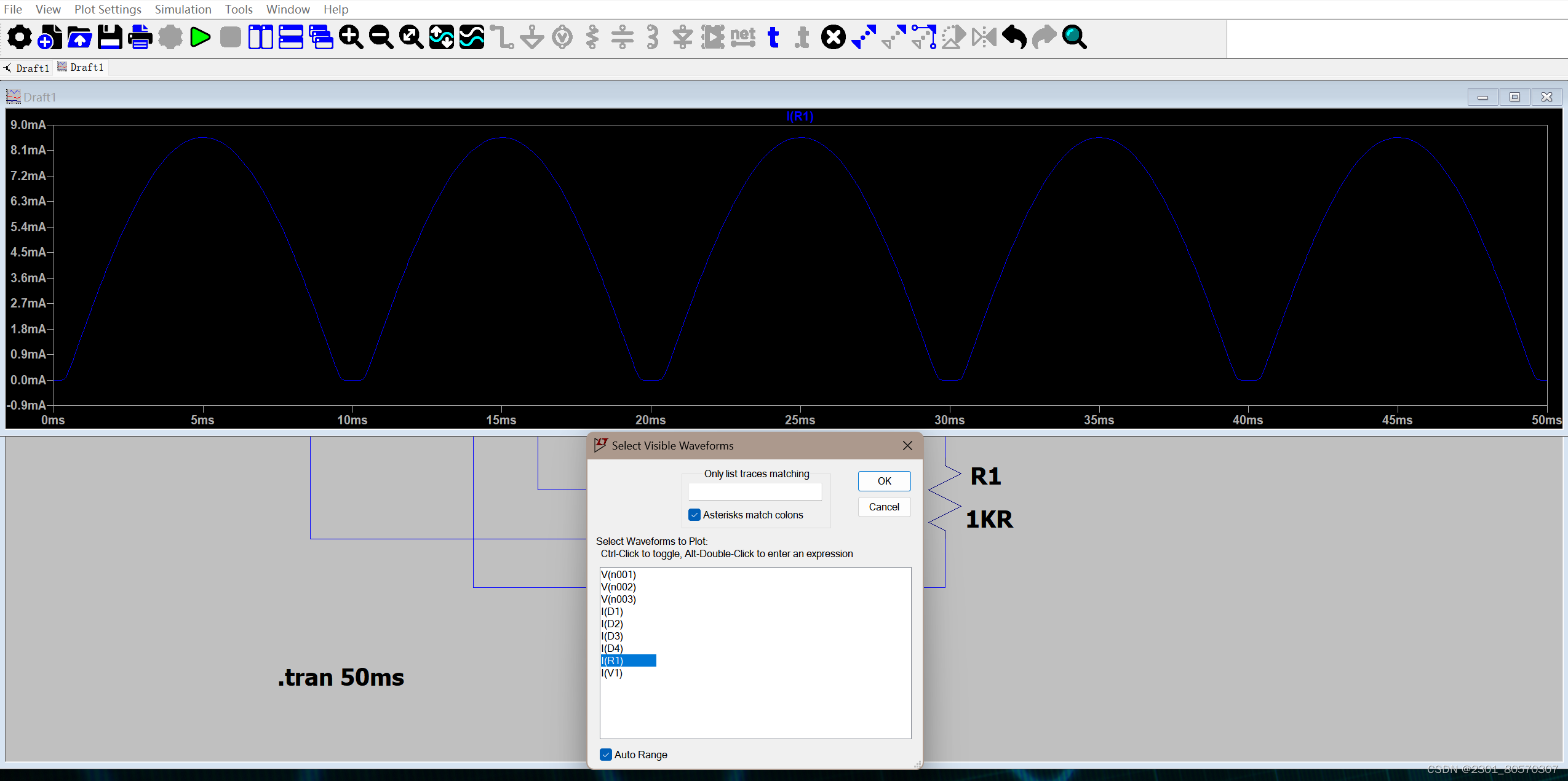

3.进行仿真并查看结果
