园区网拓扑练习

于 2025-04-07 18:22:05 发布
阅读量606 收藏 15
点赞数 27
文章标签： 智能路由器 网络
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/2301_80607165/article/details/147046350
版权

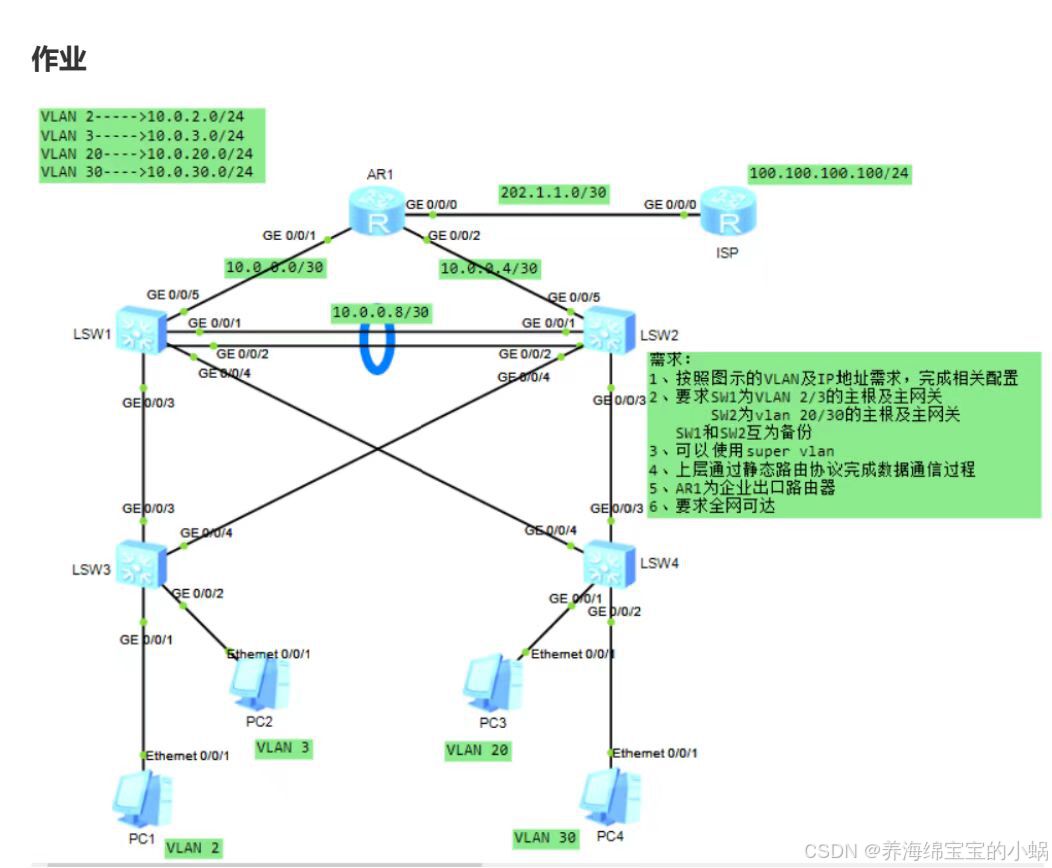

1.拓扑图要求

1.按照图示的VLAN及IP地址需求，完成相关配需

 2、要求SW1为VLAN 2/3的主根及主网关，SW2为vlan 20/30的主根及主网关，SW1和SW2互为备份

3.上层通过静态路由协议完成数据通信过程

4.AR1为企业出口路由器

5.要求全网可达

2.需求分析

  • 需求 1: 按照图示的VLAN及IP地址需求，完成相关配置

    • 分析: 这是基础配置要求。
      • VLAN创建: 需要在所有涉及的交换机（LSW1, LSW2, LSW3, LSW4）上创建VLAN 2, 3, 20, 30。
      • 端口配置 (接入层):

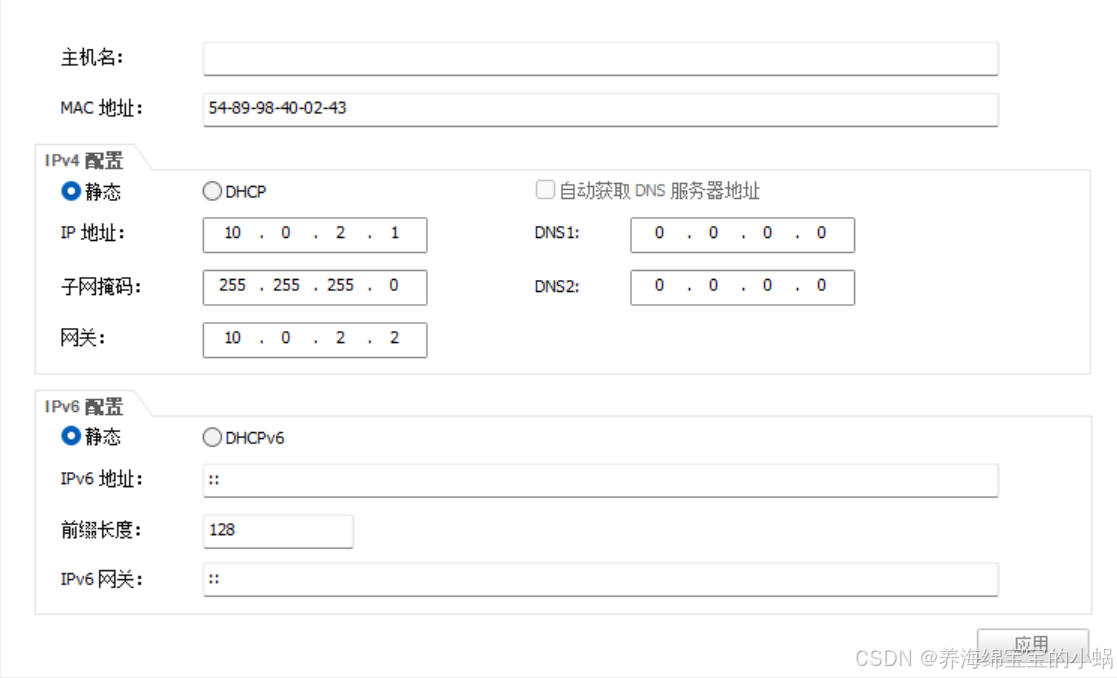

        • LSW3 GE 0/0/1 连接 PC1，需配置为 Access Port，划入 VLAN 2。

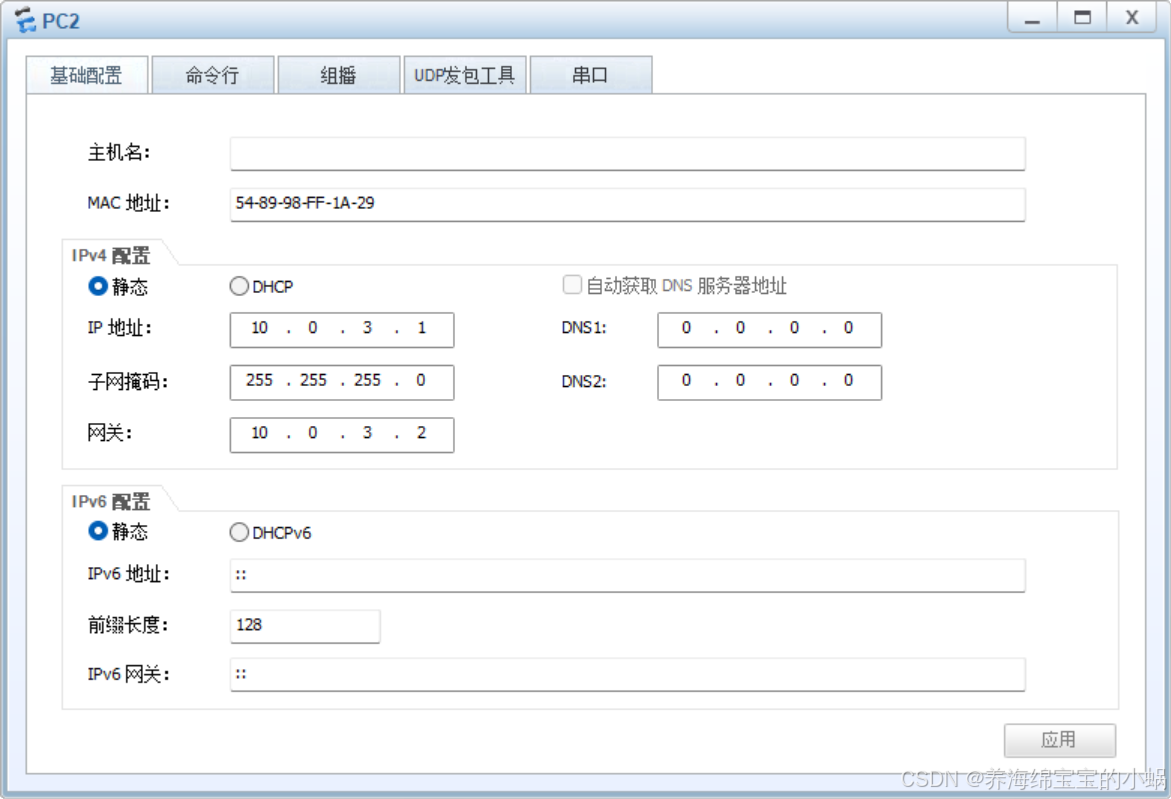

        • LSW3 Ethernet 0/0/1 连接 PC2，需配置为 Access Port，划入 VLAN 3。

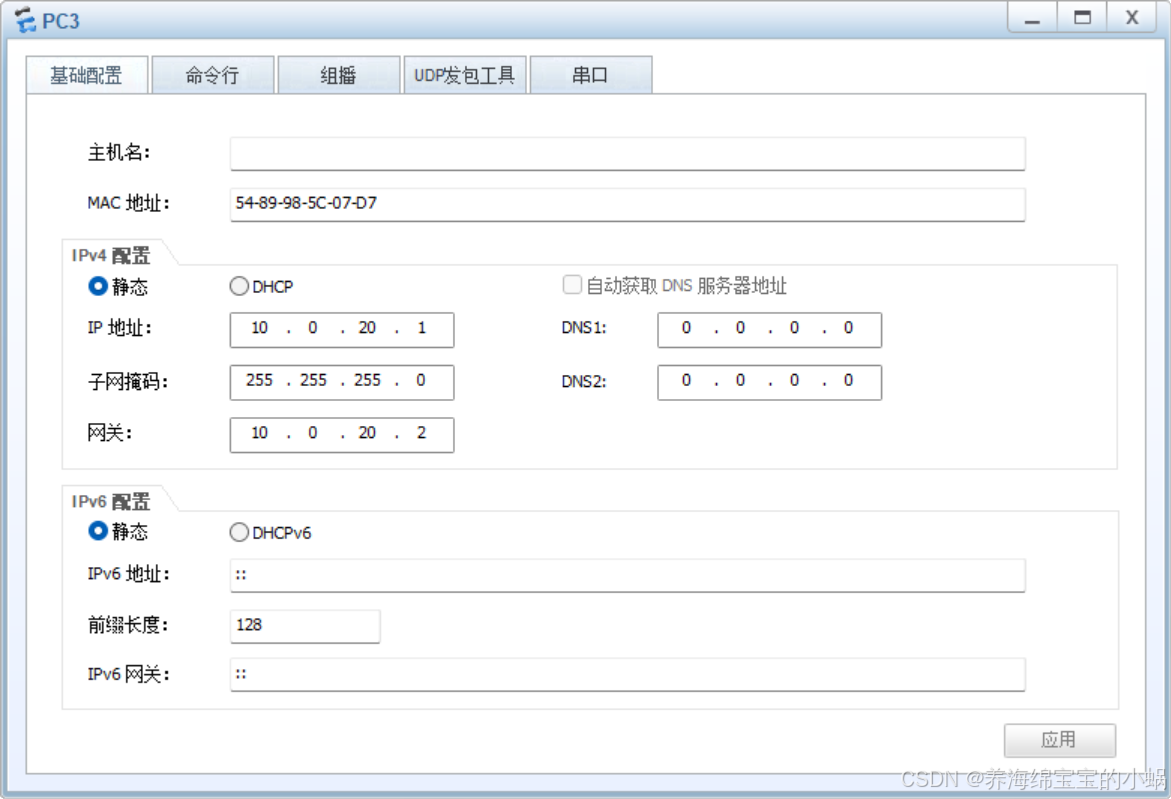

        • LSW4 GE 0/0/1 连接 PC3，需配置为 Access Port，划入 VLAN 20。

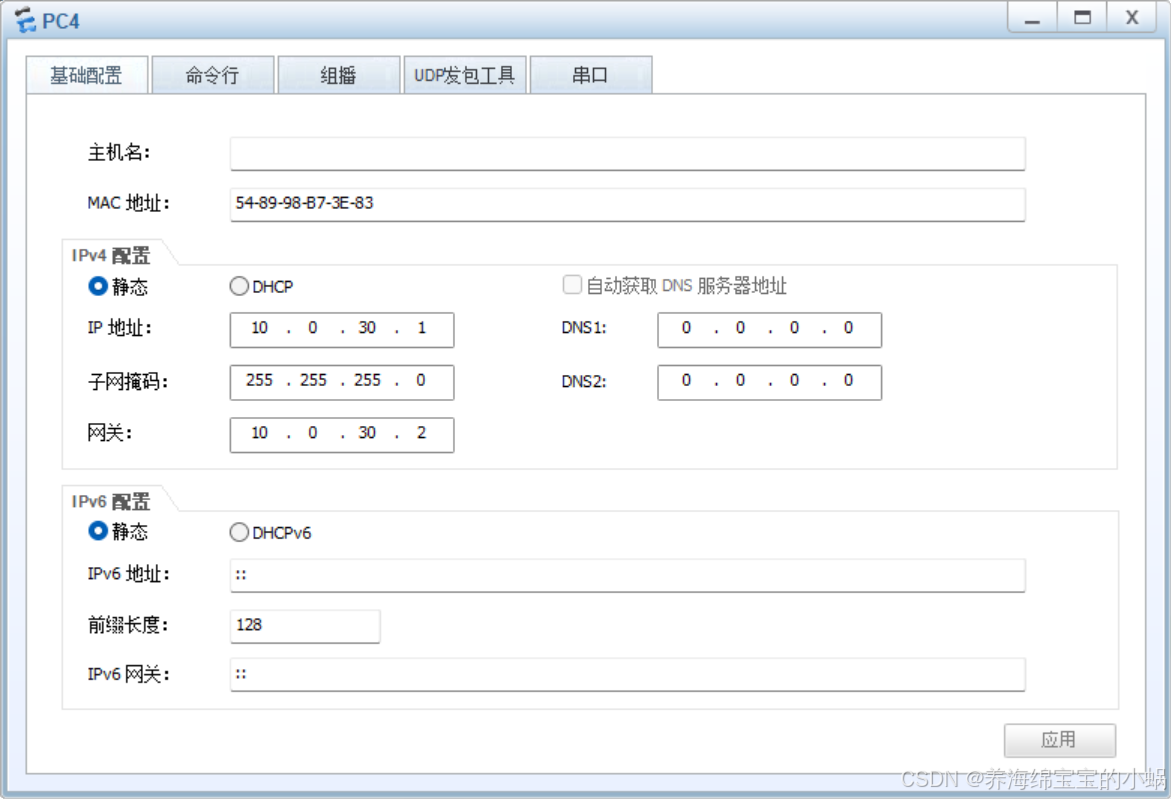

        • LSW4 Ethernet 0/0/1 连接 PC4，需配置为 Access Port，划入 VLAN 30。
      • 端口配置 (交换机间):
        • LSW1 GE 0/0/3 <-> LSW3 GE 0/0/3: 需要配置为 Trunk Port，允许 VLAN 2 和 3 通过。
        • LSW2 GE 0/0/3 <-> LSW4 GE 0/0/3: 需要配置为 Trunk Port，允许 VLAN 20 和 30 通过。
        • LSW1 GE 0/0/2, GE 0/0/4 <-> LSW2 GE 0/0/2, GE 0/0/4: 这些交叉连接可能是为了冗余的Trunk链路，需要配置为 Trunk Port，允许所有VLAN（2, 3, 20, 30）通过。也可能是生成树（STP）的冗余路径。
      • IP地址配置 (三层接口):
        • AR1 GE 0/0/1: 配置IP 10.0.0.1/30 (假设)。
        • AR1 GE 0/0/2: 配置IP 10.0.0.5/30 (假设)。
        • AR1 GE 0/0/0: 配置IP 202.1.1.1/30 (假设)。
        • LSW1 GE 0/0/5: 配置IP 10.0.0.2/30 (假设)。
        • LSW2 GE 0/0/5: 配置IP 10.0.0.6/30 (假设)。
        • LSW1 GE 0/0/1: 配置IP 10.0.0.9/30 (假设)。
        • LSW2 GE 0/0/1: 配置IP 10.0.0.10/30 (假设)。
        • ISP GE 0/0/0: 配置IP 202.1.1.2/30 (假设)。
        • (关键) VLAN网关接口 (SVI/VLANIF): 需要在LSW1和LSW2上配置。（见需求2）
      • PC IP配置: PC需要配置对应VLAN网段的静态IP地址、子网掩码和网关地址。（网关见需求2）

  • 需求 2: 要求SW1为VLAN 2/3的主根及主网关，SW2为VLAN 20/30的主根及主网关，SW1和SW2互为备份

    • 分析: 这是核心冗余和负载分担要求。
      • 主/备网关: 意味着需要部署 FHRP（第一跳冗余协议），如 VRRP 或 HSRP。
        • 为VLAN 2/3 创建一个虚拟网关IP (例如 10.0.2.254, 10.0.3.254)。在LSW1上配置为高优先级（主），在LSW2上配置为低优先级（备）。LSW1需要实际配置VLAN 2和VLAN 3的SVI/VLANIF接口IP（例如 10.0.2.1, 10.0.3.1），LSW2也需要配置（例如 10.0.2.2, 10.0.3.2）以备接管。PC1/PC2的网关设置为虚拟网关IP。
        • 为VLAN 20/30 创建一个虚拟网关IP (例如 10.0.20.254, 10.0.30.254)。在LSW2上配置为高优先级（主），在LSW1上配置为低优先级（备）。LSW2需要实际配置VLAN 20和VLAN 30的SVI/VLANIF接口IP（例如 10.0.20.1, 10.0.30.1），LSW1也需要配置（例如 10.0.20.2, 10.0.30.2）以备接管。PC3/PC4的网关设置为虚拟网关IP。
      • 主根 (Spanning Tree): 意味着需要调整 STP/RSTP/MSTP 的优先级。
        • 在LSW1上，降低VLAN 2和VLAN 3的STP优先级，使其成为这两个VLAN的根桥。
        • 在LSW2上，降低VLAN 20和VLAN 30的STP优先级，使其成为这两个VLAN的根桥。
        • 这样配置可以使得对应VLAN的流量优先通过其主根桥，实现流量路径的优化，配合FHRP的主备关系。

  • 需求 3: 可以使用 super vlan

    • 分析: 这是一个可选的技术方案提示。Super VLAN (或 VLAN Aggregation) 允许将多个Sub-VLAN映射到一个Super-VLAN接口，从而节省网关接口的IP地址。
      • 潜在应用: 可以创建一个Super-VLAN接口，并将VLAN 2/3（或20/30）作为其Sub-VLAN。但根据需求2明确了主备网关的划分，可能更倾向于为每个VLAN（或每组VLAN）配置独立的SVI并使用VRRP。如果严格按字面意思，可以在LSW1上创建一个SuperVLAN SVI，关联SubVLAN 2, 3；在LSW2上创建另一个SuperVLAN SVI，关联SubVLAN 20, 30。但这与VRRP为不同VLAN组设置不同主备关系略有复杂性，需确认具体实现方式。通常，如果没有明确的IP地址节约需求，按需求2的VRRP配置更直接。标记为可选方案。

  • 需求 4: 上层通过静态路由协议完成数据通信过程

    • 分析: 指明了路由协议的选择。
      • LSW1/LSW2 到 AR1: LSW1和LSW2需要配置默认静态路由，下一跳指向AR1。由于存在冗余路径和VRRP，可能需要配置多条默认路由或浮动静态路由，或者依赖VRRP的状态来决定出口。例如，LSW1可能主要通过10.0.0.1（AR1 GE0/0/1）访问外部，LSW2通过10.0.0.5（AR1 GE0/0/2）。
      • AR1 到内部网络: AR1需要配置指向内部VLAN网段的静态路由。
        • 指向 10.0.2.0/24 和 10.0.3.0/24 的路由，下一跳可能是LSW1的接口IP (10.0.0.2) 或 LSW1/LSW2间的互联IP (10.0.0.9/10) 或 VRRP虚拟IP（如果VRRP扩展到路由器层面，不常见）。考虑到冗余，可能需要配置指向LSW1和LSW2的路由。
        • 指向 10.0.20.0/24 和 10.0.30.0/24 的路由，下一跳可能是LSW2的接口IP (10.0.0.6) 或 LSW1/LSW2间的互联IP (10.0.0.9/10)。同样需要考虑冗余。
        • 更可能的配置: AR1配置指向10.0.2.0/24, 10.0.3.0/24的路由下一跳为10.0.0.2 (LSW1)；配置指向10.0.20.0/24, 10.0.30.0/24的路由下一跳为10.0.0.6 (LSW2)。也可以考虑配置浮动静态路由做备份。
      • AR1 到 ISP: AR1 需要配置一条默认静态路由，下一跳指向ISP的接口IP (202.1.1.2)。
      • LSW1 与 LSW2 之间: 如果 10.0.0.8/30 是三层链路，可能需要配置静态路由确保两者能路由到对方负责的VLAN网段，以支持VRRP备份路径或内部通信。

  • 需求 5: AR1为企业出口路由器

    • 分析: 确认了AR1的角色，是连接内网和外网的关口。NAT（网络地址转换）通常也在此设备上配置，虽然需求没明说，但内网私有地址访问公网（如100.100.100.100/24）通常需要NAT。

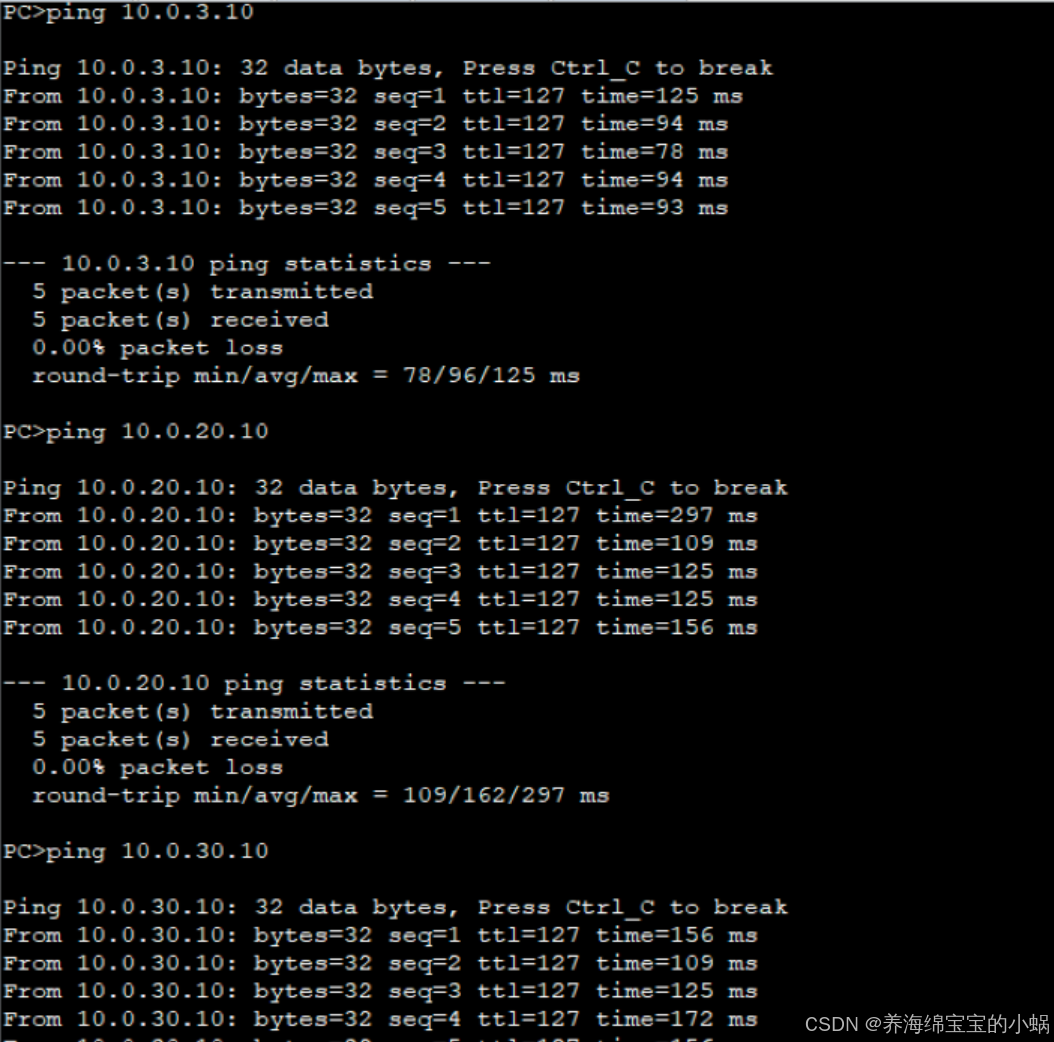

  • 需求 6: 要求全网可达

    • 分析: 这是最终的验证目标。
      • 所有PC能ping通自己的网关（VRRP虚拟IP）。
      • 不同VLAN的PC之间能够互相通信（Inter-VLAN Routing）。
      • 所有PC能ping通AR1的内部接口IP。
      • 所有PC能通过AR1访问外部网络（例如ping通ISP接口或模拟的公网地址100.100.100.100）。
      • 在主路径故障时（如LSW1宕机或连接AR1的链路断开），备份路径（LSW2）能接管对应VLAN的网关和路由功能，反之亦然，保证网络连通性。

配置

sw1


[sw1]vlan batch 2 3 20 30
[sw1]int Eth-Trunk 0
[sw1-Eth-Trunk0]trunkport GigabitEthernet 0/0/1 to 0/0/2
[sw1-Eth-Trunk0]port link-type trunk
[sw1-Eth-Trunk0]port trunk allow-pass vlan 2 3 20 30
[sw1-Eth-Trunk0]q
[sw1]int g0/0/3
[sw1-GigabitEthernet0/0/3]port link-type trunk
[sw1-GigabitEthernet0/0/3]port trunk allow-pass vlan 2 3 20 30
[sw1-GigabitEthernet0/0/3]int g0/0/4
[sw1-GigabitEthernet0/0/4]port link-type trunk
[sw1-GigabitEthernet0/0/4]port trunk allow-pass vlan 2 3 20 30
[sw1-GigabitEthernet0/0/4]q

lsw1
stp enable
stp mode mstp
[sw1]stp region-configuration
[sw1-mst-region]region-name aa
[sw1-mst-region]revision-level 100
[sw-4mst-region]instance 1 vlan 2 3
[sw1-mst-region]instance 2 vlan 20 30
[sw1-mst-region]active region-configuration


[sw1]stp instance 1 root primary
[sw1]stp instance 2 root secondary


[sw1]interface Eth-Trunk 0
[sw1-Eth-Trunk0]q
[sw1]int g0/0/3
[sw1-GigabitEthernet0/0/3]stp root-protection


[sw1]interface Vlanif 2
[sw1-Vlanif2]ip address 10.0.2.1 24
[sw1-Vlanif2]vrrp vrid 1 virtual-ip 10.0.2.254
更改vrrp的优先级

[sw1-Vlanif2]vrrp vrid 1 priority 120
配置强制延时vrp

[sw1-Vlanif2]vrrp vrid 1 preempt-mode timer delay 20
上行链路监控

[sw1-Vlanif2]vrrp vrid 1 track interface GigabitEthernet 0/0/5 reduced 30
SW1中对vlan3的相关配置
[sw1]interface Vlanif 3
[sw1-Vlanif3]ip address 10.0.3.1 24
[sw1-Vlanif3]vrrp vrid 1 virtual-ip 10.0.3.254
 更改vrrp的优先级

[sw1-Vlanif3]vrrp vrid 1 priority 120
 配置强制延时vrp

[sw1-Vlanif3]vrrp vrid 1 preempt-mode timer delay 20
 上行链路监控

[sw1-Vlanif3]vrrp vrid 1 track interface GigabitEthernet 0/0/5 reduced 30
配置备用vlan
[sw1]interface Vlanif 20
[sw1-Vlanif20]ip address 10.0.20.1 24
[sw1-Vlanif20]vrrp vrid 1 virtual-ip 10.0.20.254
[sw1]int Vlanif 30
[sw1-Vlanif30]ip address 10.0.30.1 24
[sw1-Vlanif30]vrrp vrid 1 virtual-ip 10.0.30.254


[sw1]dhcp enable
[sw1]ip pool vlan2
[sw1-ip-pool-vlan2]network 10.0.2.0 mask 24
配置虚拟网关和缺省

[sw1-ip-pool-vlan2]gateway-list 10.0.2.254
[sw1-ip-pool-vlan2]dns-list 8.8.8.8
为了后面其他PC不重复获取同一地址，排除一部分地址

[sw1-ip-pool-vlan2]excluded-ip-address 10.0.2.1 10.0.2.128

[sw1]interface Vlanif 2
[sw1-Vlanif2]dhcp select global

[sw1]interface Vlanif 3
[sw1-Vlanif3]dhcp select global

[sw1]interface Vlanif 20
[sw1-Vlanif20]dhcp select global

[sw1]interface Vlanif 30
[sw1-Vlanif30]dhcp select global


[sw1]vlan 11
[sw1-vlan11]q
[sw1]interface g0/0/5
[sw1-GigabitEthernet0/0/5]port link-type access
[sw1-GigabitEthernet0/0/5]port default vlan 11
为vlan11配置IP

[sw1]interface Vlanif 11
[sw1-Vlanif11]ip address 10.0.11.1 30

[sw1]ospf 1
[sw1-ospf-1]area 0
[sw1-ospf-1-area-0.0.0.0]network 10.0.2.1 0.0.0.0
[sw1-ospf-1-area-0.0.0.0]network 10.0.3.1 0.0.0.0
[sw1-ospf-1-area-0.0.0.0]network 10.0.3.1 0.0.0.0
[sw1-ospf-1-area-0.0.0.0]network 10.0.11.1 0.0.0.0
[sw1-ospf-1-area-0.0.0.0]network 10.0.20.1 0.0.0.0
[sw1-ospf-1-area-0.0.0.0]network 10.0.30.1 0.0.0.0


[sw1]ospf 1
[sw1-ospf-1]silent-interface v
[sw1-ospf-1]silent-interface Vlanif 2
[sw1-ospf-1]silent-interface Vlanif 3
[sw1-ospf-1]silent-interface Vlanif 20
[sw1-ospf-1]silent-interface Vlanif 30


[sw1]vlan 13
[sw1]int Eth-Trunk 0
[sw1-Eth-Trunk0]port trunk allow-pass vlan 13

[sw1-Vlanif13]ip address 10.0.13.1 30

[sw1]ospf 1
[sw1-ospf-1]a 0
[sw1-ospf-1-area-0.0.0.0]network 10.0.13.1 0.0.0.0



[sw1]stp instance 0 root primary

sw2


[sw2]vlan batch 2 3 20 30
[sw2]int Eth-Trunk 0
[sw2-Eth-Trunk0]trunkport GigabitEthernet 0/0/1 to 0/0/2
[sw2-Eth-Trunk0]q
[sw2]int g0/0/3
[sw2-GigabitEthernet0/0/3]port link-type trunk
[sw2-GigabitEthernet0/0/3]port trunk allow-pass vlan 2 3 20 30
[sw2-GigabitEthernet0/0/3]int g0/0/4
[sw2-GigabitEthernet0/0/4]port link-type trunk
[sw2-GigabitEthernet0/0/4]port trunk allow-pass vlan 2 3 20 30


[sw2]stp enable
[sw2]stp mode mstp
[sw2]stp region-configuration
[sw2-mst-region] region-name aa
[sw2-mst-region] revision-level 100
[sw2-mst-region] instance 1 vlan 2 to 3
[sw2-mst-region] instance 2 vlan 20 30
[sw2-mst-region] active region-configuration


[sw2]stp instance 1 root secondary
[sw2]stp instance 2 root primary


[sw2]interface Vlanif 2
[sw2-Vlanif2]ip address 10.0.2.2 24
[sw2-Vlanif2]vrrp vrid 1 virtual-ip 10.0.2.254
[sw2]interface Vlanif 3
[sw2-Vlanif3]ip address 10.0.3.2 24
[sw2-Vlanif3]vrrp vrid 1 virtual-ip 10.0.3.254
SW2上对vlan20和30的配置

[sw2]interface Vlanif 20
[sw2-Vlanif20]ip address 10.0.20.2 24
[sw2-Vlanif20]vrrp vrid 1 virtual-ip 10.0.20.254
[sw2-Vlanif20]vrrp vrid 1 priority 120
[sw2-Vlanif20]vrrp vrid 1 preempt-mode timer delay 20
[sw2-Vlanif20]vrrp vrid 1 track interface GigabitEthernet 0/0/5 reduced 30

[sw2]interface Vlanif 30
[sw2-Vlanif30]ip address 10.0.30.2 24
[sw2-Vlanif30]vrrp vrid 1 virtual-ip 10.0.30.254
[sw2-Vlanif30]vrrp vrid 1 priority 120
[sw2-Vlanif30]vrrp vrid 1 preempt-mode timer delay 20
[sw2-Vlanif30]vrrp vrid 1 track interface GigabitEthernet 0/0/5 reduced 30


[sw2]vlan 12
[sw2]int g0/0/5
[sw2-GigabitEthernet0/0/5]port link-type access
[sw2-GigabitEthernet0/0/5]port  default vlan 12
[sw2-GigabitEthernet0/0/5]q
[sw2]interface Vlanif 12
[sw2-Vlanif12]ip address 10.0.12.1 30


[sw2]ospf
[sw2-ospf-1]a
[sw2-ospf-1]area
[sw2-ospf-1-area-0.0.0.0]network 10.0.2.2 0.0.0.0
[sw2-ospf-1-area-0.0.0.0]network 10.0.3.2 0.0.0.0
[sw2-ospf-1-area-0.0.0.0]network 10.0.20.2 0.0.0.0
[sw2-ospf-1-area-0.0.0.0]network 10.0.30.2 0.0.0.0
[sw2-ospf-1-area-0.0.0.0]network 10.0.12.1 0.0.0.0

[sw2]ospf 1
[sw2-ospf-1]silent-interface Vlanif 2
[sw2-ospf-1]silent-interface Vlanif 3
[sw2-ospf-1]silent-interface Vlanif 20
[sw2-ospf-1]silent-interface Vlanif 30


[sw2]vlan 13
[sw2]int Eth-Trunk 0
[sw2-Eth-Trunk0]port trunk allow-pass vlan 13

[sw2-Vlanif13]ip address 10.0.13.2 30


[sw2]ospf 1
[sw2-ospf-1]a 0
[sw2-ospf-1-area-0.0.0.0]network 10.0.13.2 0.0.0.0


[sw2]stp instance 0 r
[sw2]stp instance 0 root s
[sw2]stp instance 0 root secondary

sw3

[sw3]vlan batch 2 3 20 30
将sw3的接口分配到对应vlan中

[sw3]int g0/0/1
[sw3-GigabitEthernet0/0/1]port link-type access
[sw3-GigabitEthernet0/0/1]port default  vlan 2
[sw3-GigabitEthernet0/0/1]int g0/0/2
[sw3-GigabitEthernet0/0/2]port link-type access
[sw3-GigabitEthernet0/0/2]port default vlan 3
[sw3-GigabitEthernet0/0/2]int g0/0/3
[sw3-GigabitEthernet0/0/3]port link-type trunk
[sw3-GigabitEthernet0/0/3]port trunk allow-pass vlan 2 3 20 30
[sw3-GigabitEthernet0/0/3]int g0/0/4
[sw3-GigabitEthernet0/0/4]port link-type trunk
[sw3-GigabitEthernet0/0/4]port trunk allow-pass vlan 2 3 20 30

[sw3]stp enable
[sw3]stp mode mstp
[sw3]stp region-configuration
[sw3-mst-region]region-name aa
[sw3-mst-region]revision-level 100
[sw3-mst-region]instance 1 vlan 2 3
[sw3-mst-region]instance 2 vlan 20 30
[sw3-mst-region]active region-configuration


[sw3-GigabitEthernet0/0/1]stp ed
[sw3-GigabitEthernet0/0/1]stp edged-port e
[sw3-GigabitEthernet0/0/1]stp edged-port enable

sw4


[sw4]vlan batch 2 3 20 30
[sw4-GigabitEthernet0/0/1]port link-type access
[sw4-GigabitEthernet0/0/1]port default vlan 20
[sw4-GigabitEthernet0/0/1]int g0/0/2
[sw4-GigabitEthernet0/0/2]port link-type access
[sw4-GigabitEthernet0/0/2]port default vlan 30
[sw4-GigabitEthernet0/0/2]int g0/0/3
[sw4-GigabitEthernet0/0/3]port link-type trunk
[sw4-GigabitEthernet0/0/3]port trunk allow-pass vlan 2 3 20 30
[sw4-GigabitEthernet0/0/3]int g0/0/4
[sw4-GigabitEthernet0/0/4]port link-type trunk
[sw4-GigabitEthernet0/0/4]port trunk allow-pass vlan 2 3 20 30


[sw4]stp enable
[sw4]stp mode mstp
[sw4]stp region-configuration
[sw4-mst-region] region-name aa
[sw4-mst-region] revision-level 100
[sw4-mst-region] instance 1 vlan 2 to 3
[sw4-mst-region] instance 2 vlan 20 30
[sw4-mst-region] active region-configuration

AR1


[AR1]int g0/0/1
[AR1-GigabitEthernet0/0/1]ip ad
[AR1-GigabitEthernet0/0/1]ip address 10.0.11.2 30

[AR1-GigabitEthernet0/0/1]int g0/0/2
[AR1-GigabitEthernet0/0/2]ip ad
[AR1-GigabitEthernet0/0/2]ip address 10.0.12.2 30


[AR1]ospf
[AR1-ospf-1]area 0
[AR1-ospf-1-area-0.0.0.0]network 10.0.11.2 0.0.0.0
[AR1-ospf-1-area-0.0.0.0]network 10.0.12.2 0.0.0.0


[AR1]int g0/0/0
[AR1-GigabitEthernet0/0/0]ip ad
[AR1-GigabitEthernet0/0/0]ip address 202.1.1.1 30


[AR1]ip route-static 0.0.0.0 0 202.1.1.2
AR1启用ospf协议

[AR1]ospf 1
[AR1-ospf-1]default-route-advertise
为了让ISP信息可以传回来，运用acl 和nat技术

[AR1]acl 2000
[AR1-acl-basic-2000]ru
[AR1-acl-basic-2000]rule p
[AR1-acl-basic-2000]rule permit s
[AR1-acl-basic-2000]rule permit source 10.0.0.0 0.0.255.255
[AR1-acl-basic-2000]q
[AR1]int
[AR1]interface g0/0/0
[AR1-GigabitEthernet0/0/0]n
[AR1-GigabitEthernet0/0/0]nat ou
[AR1-GigabitEthernet0/0/0]nat outbound 2000

ISP


[ISP]int g0/0/0
[ISP-GigabitEthernet0/0/0]ip ad
[ISP-GigabitEthernet0/0/0]ip address 202.1.1.2 30
[ISP-GigabitEthernet0/0/0]q
[ISP]interface l
[ISP]interface LoopBack 0
[ISP-LoopBack0]ip ad
[ISP-LoopBack0]ip address 100.100.100.100 32

pc1

pc2

pc3

pc4

验证

pc1ping pc2，3，4

pcpingisp



oracle dml操作生成redo、undo测试
zpil321的专栏
08-04 941
1.建立查询redo、undo大小的视图： 测量redo脚本： create or replace view v_measure_redo_size as select name, value   from v$mystat, v$statname  where v$mystat.statistic# = v$statname.statistic#    and v$statn
GIS软件中undo与redo的设计与实现
07-18
本文深入分析了GIS软件中Undo与Redo操作的设计与实现，其主要内容包括Undo与Redo操作的原理、机制、流程以及实现方法。 1. Undo与Redo操作的原理： Undo与Redo操作是基于命令模式实现的。在这种模式下，每次用户...
redo与undo
华天下
12-08 215
redo（重做信息）是Oracle在在线（或归档）重做日志文件中记录的信息，万一出现失败时可以利用这些数据来“重放”（或重做）事务。 Oracle维护着两类重做日志文件：在线（online）重做日志文件和归档（archived）重做日志文件。 数据库所在主机掉电，导致实例失败，Oracle会使用在线重做日志将系统恰好恢复到掉电之前的那个时间点。 如果磁盘驱动器出现故障（这是一个介质失败），O...
数据库核心-redo、undo
最新发布
qq_56913257的博客
03-10 822
在redo日志组中第一个文件的管理信息中，两个block存储了checkpoint_lsn的信息，但我们需要最新的，而其中的checkpoint_no表示checkpoint次数，因此只需要对比两个该参数的值，大的表示记录的最新的信息，然后找到存储的checkpoint_lsn、redo日志文件组偏移量checkpoint_offset，这样起始位置就找到了，而终止位置，每个block头信息都有个对应存储量，没有存储满的就是最后一个，就找到中止位置了。因此针对临时表的undo日志，没有对应的redo日志！
UNDO REDO 区别
cuixi0781的博客
07-04 431
首先看一下undo与redo的字面意思： undo:撤销，也就是取消之前的操作。 redo:重做，重新执行一遍之前的操作。什么是REDO　　REDO记录transaction logs，分为online和archived。以...
MySQL-redo和undo
qq_42709262的博客
03-14 1136
在数据库系统中，既有存放数据的文件，也有存放日志的文件。日志在内存中也是有缓存Log buffer，也有磁盘文件log file，本文主要描述存放日志的文件。 ​ MySQL中的日志文件，有这么两类常常讨论到：undo日志与redo日志。 1 undo 1.1 undo是啥 undo日志用于存放数据修改被修改前的值，假设修改 tba 表中 id=2的行数据，把Name=’B’ 修改为Nam...
oracle的undo与redo
08-12
在Oracle中，日志文件发挥着关键作用，其中Undo日志和Redo日志是最核心的两种日志类型。 Undo日志，也称为撤销日志，主要用于事务处理中。它的主要作用是记录事务执行之前的数据库状态，即数据块在被修改之前的所有...
undo-redo:撤消重做堆栈
04-11
undo-redo，撤消重做数据结构。 版权所有:copyright:2020-2021 Subendra Kumar Sharma。 版权所有。 （ ） 该文件是撤消重做的一部分。 undo-redo是免费软件：您可以根据自由软件基金会发布的GNU通用公共许可证的...
undo-redo-vuex:一个Vuex插件，用于模块命名空间的撤消和重做功能
04-28
src =" node_modules/undo-redo-vuex/dist/undo-redo-vuex.min.js " > </ script > 模块 import undoRedo from "undo-redo-vuex" ; 用法 作为的标准， undo-redo-vuex可以用于以下设置： 如何在商店模块中...
Oracle_Undo与Redo的通俗
01-08
Oracle_Undo与Redo的通俗 Oracle中的Undo和Redo是两个非常重要的概念，它们都是Oracle数据库中事务管理和恢复机制的关键组件。Undo和Redo都是为了确保数据库的一致性和可靠性。 什么是REDO？ REDO记录transaction...
redo和undo（部分引用别人）
benx
12-17 726
redo重做信息是oracle在在线重做日志文件中记录的信息，万一出现失败可以利用这些数据来重做事务 undo是oracle在undo段中记录的信息，用于取消或回滚事务。 当你执行新增或update动作然后rollback后，之前格式话的空间会继续保留 无论事务有多大，事务的响应时间都是很平的（时间差不错一样） 在jdbc连接中，如果想让速度变快必须做到减少硬解析 减少软解析 ...
undo和redo
Maha
05-23 1019
undo和redo是在做一次笔试题的时候遇到的，最近在用redux重构todos的时候，又出现了，这就写一下吧。 在应用中构建撤销和重做功能不是很简单，因为，面对这两个问题，你需要克隆所有相关的model来追踪每一个历史状态，还需要考虑整个撤销堆栈，用户的初始更改也是可以撤销的。 在redux中可以轻松的实现撤销，因为： 我们在redux应用中，只需要关心state的子...
redo和undo
congbaifu8214的博客
12-08 142
undo中数据的特点： 1。是数据修改前的备份，主要是保证用户的读一致性 2. 在事务修改数据时产生 3。至少保存到事务结束 undo数据的作用： 1.回滚(rollback)操作 2.实现读一致性与闪回查询 ...
【答疑解惑】图文深入详解undo和redo的区别及其底层逻辑
qq_45732829的博客
10-08 2995
最近有些人问我，undo和redo到底是什么关系，他们中不乏已经入行3-4年的同学，今天咱们就来深入探讨下到底什么是undo和redo，他们分别做什么，底层逻辑原理是什么等等。
关于Undo和Redo
zyx365的专栏
09-06 750
图形软件中对Undo和Redo的要求都比较高，要较好地解决这个问题，难度比较大。以下介绍一种解决思路。
REDO与UNDO
tan88881111的博客
06-21 488
redo（重做信息）是Oracle在在线（或归档）重做日志文件中记录的信息，万一出现失败时可以利用这些数据来“重放”（或重做）事务。 Oracle维护着两类重做日志文件：在线（online）重做日志文件和归档（archived）重做日志文件。 数据库所在主机掉电，导致实例失败，Oracle会使用在线重做日志将系统恰好恢复到掉电之前的那个时间点。 如果磁盘驱动器出现故障（这是一个介质失败），Orac...
数据库的redo undo 思考总结
庆辉的博客
08-11 2054
概述 redo日志 记录某数据块被修改后的值，可以用来恢复未写入data file 的已成功事物更新的数据 undo日志 记录某数据被修改前的值，可以在事物失败时进行rollback； 解释： 两种流程，redo重做流程，undo撤销还原流程；或则是redo日志与undo段的简称 redo即重做，undo即撤销还原。 1. redo记录了什么： redo即redo日志，记录数据库变化的日志（区别我们常见的简单的文本日志，redo日志里面记录的都是数据啊，表数据啊等等压缩处理，但也很大）。 只要你修改了数据块
redo和undo区别讨论
weixin_34191734的博客
06-06 572
2019独角兽企业重金招聘Python工程师标准>>> ...
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
