红苹果PM60MA3H/00-16H 高清网络数字矩阵

产品简介

　　PM60MA3H/00-16H高清网络数字矩阵是一款技术先进、功能实用、使用便捷的高清视频上墙设备。可以将前端高清网络摄像机或平台软件视音频流通过网络传过来的数据解码还原为高清数字信号输出至显示设备上。支持图像巡视、成组、分割、漫游、拼接等多种显示方式。编解码方式支持H.265、H.264等，支持4K解码显示。

　　产品功能完善、稳定可靠、操作简单，直接连接显示设备输出，适合于绝大多数要求图像解码上电视墙的网络视频监控场合。

功能特点

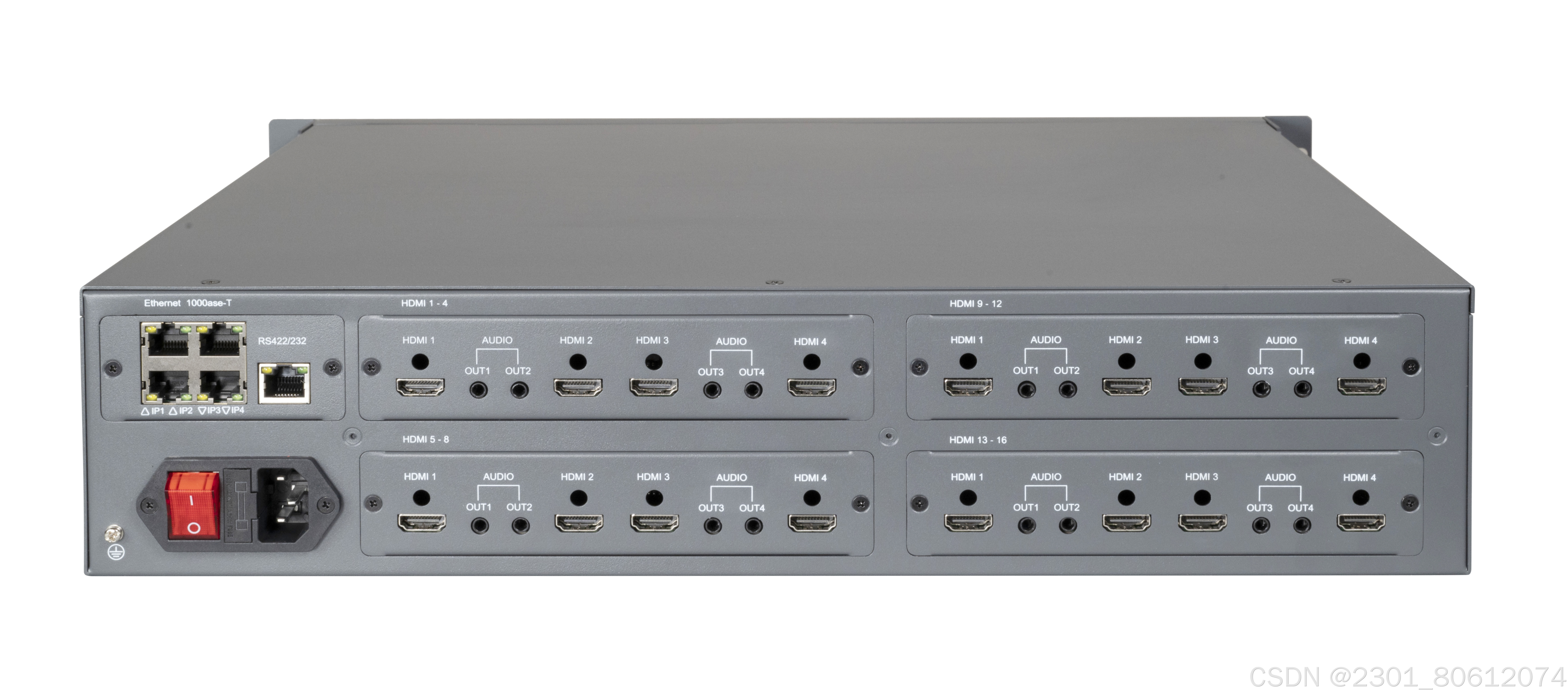

硬件结构

• 内置高带宽背板、高速网络交换模块、流媒体转发模块；
• 16路HDMI输出接口，自适应输出分辨率，最大支持3840*2160@60Hz，向下兼容；
• 16路Ф3.5mm接口音频输出

系统功能

• 纯硬件设计，嵌入式ARM处理器，嵌入式Linux操作系统，7*24小时稳定不间断运行；
• 具备远程或本地配置、数据备份、数据恢复功能；
• 具备远程或本地升级、远程重启功能；
• 具备数据自动同步、版本自动同步功能；
• 支持配置数据下载备份和上传功能；
• 具备网络视频流负载均衡功能；
• 具备多网口网络链路热备冗余功能，实现网络视频智能迁移功能；
• 具备视频平滑播放技术，可有效规避网络传输所造成的播放卡顿问题；
• 具备内部流媒体转发功能；
• 具备解码码流自适应连接，设备可依据显示窗口尺寸自动连接最佳分辨率的码流；

矩阵功能

• 支持ONVIF、RTSP、主流厂家私有协议等网络摄像机接入；
• 可支持GB28181国标平台接入；
• 支持平台软件接入管理控制，支持从平台取流；
• 支持信号源组织树功能，对各种视频信号源进行树状分组管理，能够对不同输入信号源类型分类、命名，支持关键词检索，快速查找信号源；
• 支持在可视化客户端实现视频信号实时预览显示功能；
• 支持在客户端通过直观拖拽方式控制信号切换、开窗、叠加、漫游、大小调整、拼接、关闭等功能，支持对整个拼接屏任意自定义拆分布局，方便快速实现用户所想要的画面布局；支持大屏实时回显功能，平台软件画面与拼接屏画面完全同步，所见即所得；
• 可支持 KVM 控制功能，在客户端对KVM节点电脑进行远程操控。
• 可支持音频输出，可实现监听、广播等需求；
• 具备矩阵切换功能，支持手动或自动切换，支持巡视、成组、分割模式切换；
• 具备预案配置，预案调用，预案切换功能；
• 可支持通过报警网关接入主流品牌报警主机实现报警联动图像弹窗显示和报警声光输出功能；
• 支持云台/镜头控制功能、可控制云台/镜头的8个方向旋转，光圈、变焦、速度调节、预制位设置及调用；
• 具备OSD功能，可叠加标题、系统信息、告警、音频等信息，字体位置、颜色、大小可灵活配置；

解码/拼控功能

• 支持标准H.265、 H.264码流解码；
• 支持组播、单播；
• 具备视频输出屏幕分割显示，1/2/3/4/5/6/8/9/10/12/14/16/25/32/36/38/64分屏或自定义分割显示；
• 具备屏幕整屏拼接、自定义拼接显示；
• 具备图像开窗、拉伸、漫游功能；
• 支持多种控制方式，键盘、客户端等控制方式；
• 支持屏幕底图功能；

　　规格与参数

型号	PM60MA3H/00-16H
视频端口信息
输出	16路HDMI输出
HDMI输出分辨率	1024×768P@60Hz、1280×720P@60Hz、 1366×768P@60Hz、1920×1080P@60Hz、 3840×2160@30Hz、3840×2160@60Hz
视频参数
网络视频解码	H.265、H.264
网络视频输入	4K、1080P、1080I、720P、D1
视频解码能力	最大支持32路4K@30fps，或160路 1080p@30fps及以下分辨率同时解码上墙显示
大屏拼接	支持，自定义拼接显示
单屏分割显示	1/2/3/4/5/6/8/9/10/12/14/16/25/32/36/38/64分屏，自定义分屏
开窗漫游	支持开窗、漫游
OSD信息	支持（窗口、通道、标题等信息显示）
音频参数
音频编解码	支持G.711、G.726、AAC音频编解码
开启/静音	可全局设置，可单通道快捷操作
管理及维护
基本应用	多用户登陆/注销，最大支持72用户同时在线
	用户之间权限区分；支持视频切换及控制
	支持巡视、成组、分割等显示模式；自动巡检，方案设置及调用
系统管理及配置	提供PENET协议和接口，通过对接，可以使第三方客户端或平台对设备进行管理和配置；权限分配和权限管理
系统维护	系统日志；设备状态检测、故障检测及报告；支持在线升级
接口参数
以太网	4路1000Mbps自适应RJ45接口，1个主网口3个辅网口，辅网口仅用于视频源码流请求
音频输出	16路，采用Ф3.5耳机插座
RS232	1个RS232接口
其它
平台对接	支持
时间同步	具备内部RTC功能，多设备级联支持时间自动同步功能；
	提供PENET接口协议，可与系统内时间服务器同步；
报警输入	可支持网络报警信息接入；
报警处理	自动和手动报警处理模式
屏幕控制	可提供屏幕控制接口，可实现大屏控制
码流自适应	支持解码显示码流自适应功能，支持该功能关闭（根据窗口的尺寸，自动选择主/辅码流上墙。）
流媒体转发	内置流媒体转发功能（同一视音频码流流单次取流）
平滑播放功能	支持码流平滑播放功能，可以自动平滑因部分网络传输问题造成的解码卡顿等问题
最大解码延时	150ms
设备供电	AC100V～230V
功耗	150W
设备工作温度	0～50℃
设备工作湿度	10%～90%；
机械结构	482mm(宽)×370.3mm（深）×97mm（高）
重量	净重6.2KG，毛重8KG

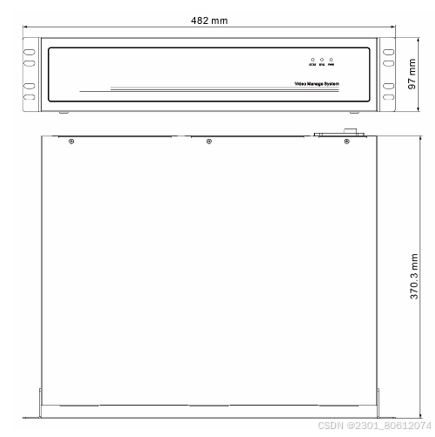

产品尺寸：
