IMAGE_RUNTIME_FUNCTION

UNWIND_INFO

UNWIND_CODE

SCOPE_TABLE

异常处理信息在 PE 文件中的存放

PE异常目录：在 PE 文件的 Data Directory 中，IMAGE_DIRECTORY_ENTRY_EXCEPTION 指向异常表，通常位于 .pdata 段。该段中包含整个模块中所有函数的异常信息条目。
功能： Windows x64 不在每个函数的栈中设置 SEH 帧，而是在静态数据（即异常表中）记录每个函数的异常和栈展开信息，在异常发生时，通过查询该表快速定位出当前函数对应的 RUNTIME_FUNCTION 数据，从而执行栈展开。

核心数据结构

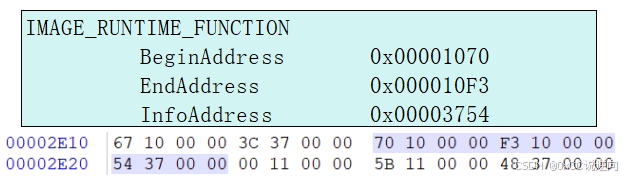

RUNTIME_FUNCTION

typedef struct _IMAGE_RUNTIME_FUNCTION_ENTRY {
  DWORD BeginAddress;   // 函数起始 RVA，相对于模块基址
  DWORD EndAddress;     // 函数结束 RVA
  union {
    DWORD UnwindInfoAddress;  // 指向 UNWIND_INFO 结构的 RVA（通常）
    DWORD UnwindData;
  } DUMMYUNIONNAME;
} RUNTIME_FUNCTION, *PRUNTIME_FUNCTION;

每个 RUNTIME_FUNCTION 条目描述一个函数的异常与栈展开信息。
在异常处理过程中，系统会根据错误地址在该表中查找匹配的函数范围。如果找到匹配的 BeginAddress 与 EndAddress，则根据 UnwindInfoAddress 获取对应的展开信息。

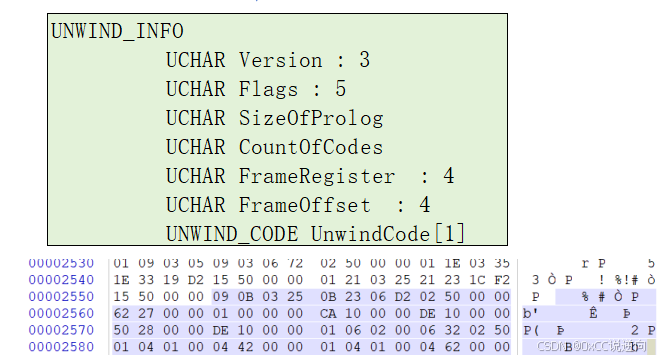

UNWIND_INFO

typedef struct _UNWIND_INFO {
    UCHAR Version : 3;           // 版本号（通常为1）
    UCHAR Flags : 5;             // 标志（如是否包含异常处理程序）
    UCHAR SizeOfProlog;          // 函数序言（Prolog）的字节数
    UCHAR CountOfCodes;          // 展开代码条目数量（数组中 UNWIND_CODE 个数）
    UCHAR FrameRegister : 4;     // 帧指针寄存器（如 RBP、RDI 等）
    UCHAR FrameOffset   : 4;     // 帧指针偏移，用 16 字节单位（FP = RSP + FrameOffset * 16）
    UNWIND_CODE UnwindCode[1];   // 不定长度数组，描述具体的栈展开操作
    // 后续紧跟可选字段：
    // 1. 如果设置了 UNW_FLAG_EHANDLER 或 UNW_FLAG_UHANDLER，则紧跟有 ExceptionHandler 和 ExceptionData。
    // 2. 如果设置了 UNW_FLAG_CHAININFO，则后续为一个 RUNTIME_FUNCTION 结构。
} UNWIND_INFO, *PUNWIND_INFO;

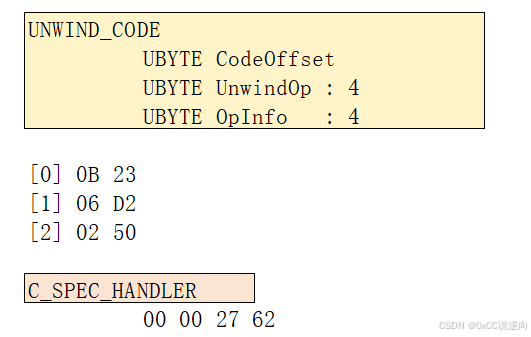

UNWIND_CODE

typedef union _UNWIND_CODE {
    struct {
        UBYTE CodeOffset;     // 在函数中相对于 Prolog 起始处的偏移量，指定该操作的开始位置
        UBYTE UnwindOp : 4;   // 展开操作类型，属于 UNWIND_OP_CODES 之一
        UBYTE OpInfo   : 4;   // 补充信息，根据不同的 UnwindOp 含义不同
    };
    USHORT FrameOffset;       // 某些操作直接用来描述栈帧内偏移的值
} UNWIND_CODE, *PUNWIND_CODE;

typedef enum _UNWIND_OP_CODES {
    UWOP_PUSH_NONVOL = 0, /* info == register number */
    UWOP_ALLOC_LARGE,     /* no info, alloc size in next 2 slots */
    UWOP_ALLOC_SMALL,     /* info == size of allocation / 8 - 1 */
    UWOP_SET_FPREG,       /* no info, FP = RSP + UNWIND_INFO.FPRegOffset*16 */
    UWOP_SAVE_NONVOL,     /* info == register number, offset in next slot */
    UWOP_SAVE_NONVOL_FAR, /* info == register number, offset in next 2 slots */
    UWOP_SAVE_XMM128 = 8, /* info == XMM reg number, offset in next slot */
    UWOP_SAVE_XMM128_FAR, /* info == XMM reg number, offset in next 2 slots */
    UWOP_PUSH_MACHFRAME   /* info == 0: no error-code, 1: error-code */
} UNWIND_CODE_OPS;

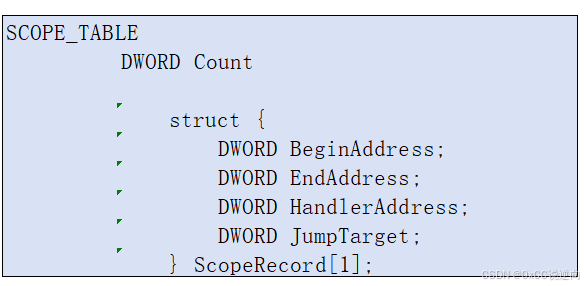

SCOPE_TABLE

typedef struct _SCOPE_TABLE {
    DWORD Count;
    struct {
        DWORD BeginAddress;
        DWORD EndAddress;
        DWORD HandlerAddress;
        DWORD JumpTarget;
    } ScopeRecord[1];
} SCOPE_TABLE, *PSCOPE_TABLE;

图解

┌──────────────────────┐        ┌──────────────────────┐
│ RUNTIME_FUNCTION     │        │ UNWIND_INFO          │
├──────────────────────┤        ├──────────────────────┤
│ BeginAddress         │        │ Version/Flags        │
│ EndAddress           │        │ SizeOfProlog         │
│ UnwindInfoAddress    |─────── | CountOfCodes         │
└──────────────────────┘        │ FrameRegister/Offset │
                                │ UnwindCode[]         │
                                │ ExceptionHandler      ─┐
                                └──────────────────────┘ │
                                                         │
                                                         ▼
                                ┌──────────────────────┐
                                │ SCOPE_TABLE          │
                                ├──────────────────────┤
                                │ Count                │
                                │ ScopeRecord[0..N]    │
                                └──────────────────────┘
