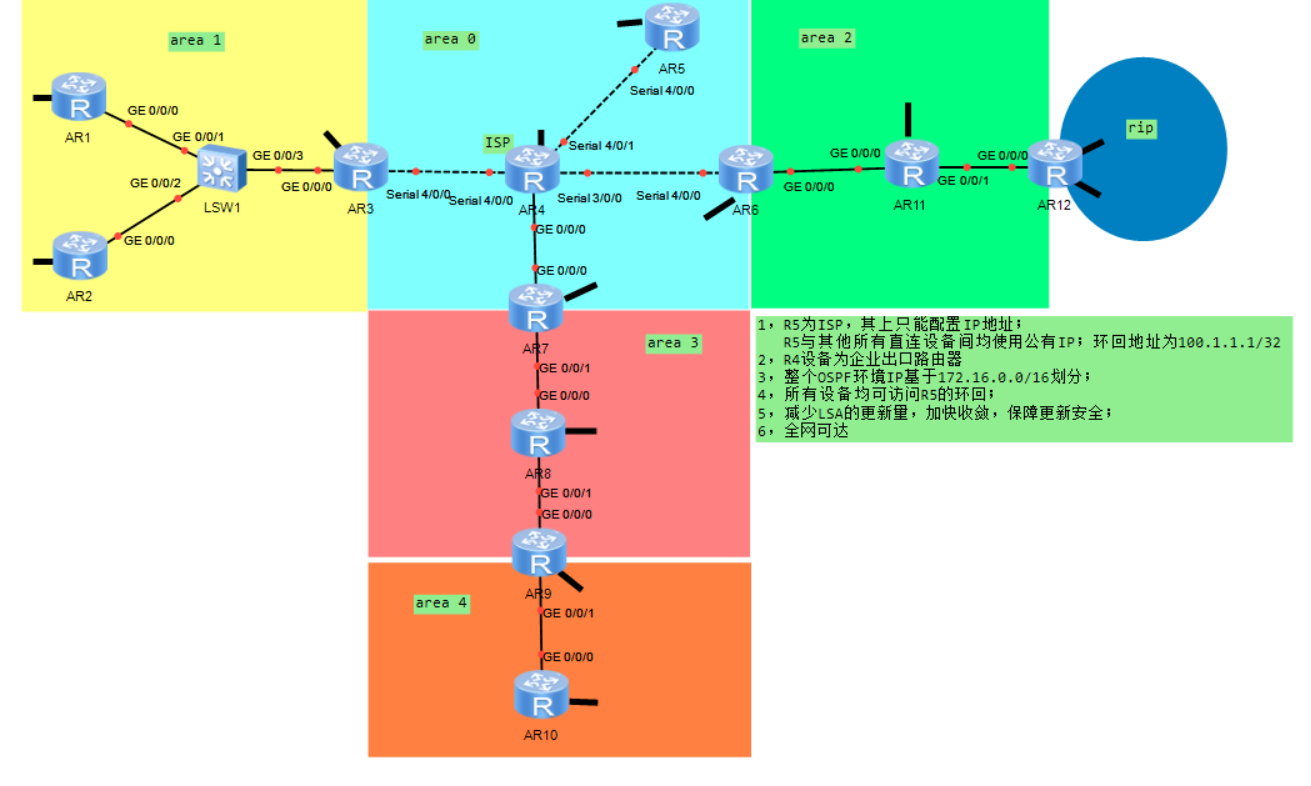

1.R5为ISP，其上只能配置IP地址;
R5与其他所有直连设备间均使用公有IP;环回地址为100.1.1.1/3
2.R4设备为企业出口路由器
3.整个0SPF环境IP基于172.16.0.0/16划分
4.所有设备均可访问R5的环回;
5.减少LSA的更新里，加快收敛，保障更新安全
6.全网可达

以下是网络配置思路：

一、IP 地址规划

1. 公网 IP 配置：

◦ 对于 R5 与其他直连设备间使用公有 IP ，假设已分配好相应的公有 IP 地址段，在 R5 及对应直连设备（如 R4、R6、R7 等）的接口上配置相应的公有 IP 地址。例如 R5 - Serial4/0/0 配置与 AR6 互联的公有 IP ，R5 - Serial4/0/1 配置与 AR4 互联的公有 IP 等。

◦ R5 环回地址配置为 100.1.1.1/32 ，在 R5 上使用 interface LoopBack 0 ，然后 ip address 100.1.1.1 32 进行配置。

2. OSPF 环境 IP 规划：

◦ 基于 172.16.0.0/16 进行子网划分。比如对于各个区域内的链路，根据链路数量和所需主机数进行子网划分。例如，对于 area 1 中 AR1 - LSW1 - AR2 之间的链路，可划分一个子网，如 172.16.1.0/24 ，为各接口分配该子网内的 IP 地址。

二、OSPF 配置

1. 基本配置：

◦ 在除 R5 外的所有路由器（AR1 - AR4、AR6 - AR12 ）上启用 OSPF 进程。例如在 AR1 上使用 ospf 1 router - id 1.1.1.1 （假设 1.1.1.1 为其指定的 Router ID ）。

◦ 在各路由器上宣告所属区域的网络。如在 AR1 上，若其连接 area 1 的接口 IP 为 172.16.1.1/24 ，则使用 network 172.16.1.0 0.0.0.255 area 1 进行宣告。

2. 区域配置：

◦ 由于存在多个区域（area 0 - area 4 ），要确保区域间的正确连接。area 0 作为骨干区域，与其他区域通过 ABR （如 AR3、AR4、AR6、AR7 等）相连。在 ABR 上配置时，要分别在不同区域下宣告相应网络。例如 AR3 连接 area 0 和 area 1 ，要在 area 0 下宣告其连接 area 0 的网络，在 area 1 下宣告其连接 area 1 的网络。

3. 减少 LSA 更新量和保障安全：

◦ 减少 LSA 更新量：可以在非骨干区域（如 area 1、area 2 等）配置区域汇总。例如在 ABR 上，对区域内的子网进行汇总后再向其他区域通告。如在连接 area 1 的 ABR 上，若 area 1 内网络为 172.16.1.0/24 、172.16.2.0/24 ，可汇总为 172.16.0.0/22 再通告到其他区域。

◦ 保障更新安全：在 OSPF 进程下启用认证。可以使用明文认证或 MD5 认证。例如在 AR1 和与其相连设备（如 LSW1 连接的其他路由器）之间的 OSPF 邻居关系上，使用 ospf authentication - mode md5 1 cipher <password> 进行 MD5 认证配置（其中 1 为认证密钥 ID ，<password> 为认证密码）。

◦ 加快收敛：调整 OSPF 的 hello 时间和 dead 时间。例如在接口下使用 ospf timer hello 5 和 ospf timer dead 20 （将 hello 时间设为 5 秒，dead 时间设为 20 秒），加快邻居状态检测和故障收敛速度。

三、RIP 与 OSPF 互联

在 AR12 上配置 RIP 协议，宣告其所在网络。然后在 AR11 上进行 OSPF 与 RIP 的重分布。例如在 AR11 上使用 rip 1 启用 RIP 进程，宣告相关网络；再在 OSPF 进程下使用 import - route rip 1 将 RIP 路由引入 OSPF ，在 RIP 进程下使用 import - route ospf 1 将 OSPF 路由引入 RIP ，实现全网可达。

需求分析

1.R5承担着连接外部网络与企业内部网络的角色，其环回地址 100.1.1.1/32 作为特殊标识，与其他直连设备使用公有IP，限制其配置仅为IP地址

2.R4是企业内部网络与外部网络的接口，需要在连接企业内部的接口使用私有IP，连接R5的接口使用公有IP，实现地址转换和路由转发功能

3.公有IP与私有IP结合：R5与其他直连设备间使用公有IP，以实现与外部网络的合法通信。企业内部使用 172.16.0.0/16 进行IP地址划分，满足企业内部网络的地址需求，同时通过R4进行NAT转换，实现内部网络对外部网络的访问

4.通过对 172.16.0.0/16 进行子网划分，为各设备间的链路和环回接口分配合适的子网，保证网络的高效运行和地址的合理利用

5.将企业内部网络划分为一个OSPF区域，并设置为NSSA区域，减少了LSA的更新量，阻止外部的类型5的LSA进入区域，同时又能通过默认路由访问外部网络，提高了网络的稳定性和收敛速度

通过调整OSPF的Hello时间和Dead时间，能够更快地检测到邻居状态变化，从而加快网络收敛速度，减少网络故障时的影响范围和时间

6.通过合理的路由配置，包括在R4上引入默认路由，使得企业内部所有设备能够访问R5的环回地址，同时实现全网可达

子网划分

R1:   172.16.32.0/24
R2:   172.16.33.0/24
R3:   172.16.34.0/24
R3-R4:    172.16.0.0/30
R4-R6:    172.16.0.4/30
R4-R7:    172.16.0.8/30
R4-R5:    45.0.0.0/30
R6:    172.16.64.0/24
R11:   172.16.65.0/24
R11-R12:   172.16.66.4/30
R7:    172.16.96.0/24
R8:    172.16.97.0/24
R7-R8:     172.16.98.0/30
R9:    172.16.128.0/24
R8-R9: 172.16.98.4/30
R10:   172.16.129.0/24
R9-R10:    172.16.130.0/30

area0: 172.16.0.0/19
area1: 172.16.32.0/19
area2: 172.16.64.0/19
area3: 172.16.96.0/19
area4: 172.16.128.0/19
rip:
    10.1.1.0/24
    10.1.2.0/24

R1:

[r1]int g 0/0/0
[r1-GigabitEthernet0/0/0]ip address  172.16.35.1 29
[r1-GigabitEthernet0/0/0]int l 0
[r1-LoopBack0]ip address 172.16.32.1 24
[r1-LoopBack0]ospf network-type broadcast
[r1]ospf 1 router-id 1.1.1.1
[r1-ospf-1]a 1
[r1-ospf-1-area-0.0.0.1]net
[r1-ospf-1-area-0.0.0.1]network 172.16.32.1 0.0.0.0
[r1-ospf-1-area-0.0.0.1]network 172.16.35.1 0.0.0.0
[r1]ospf 1
[r1-ospf-1]a 1
[r1-ospf-1-area-0.0.0.1]stub
[r1]int g 0/0/0
[r1-GigabitEthernet0/0/0]ospf n
[r1-GigabitEthernet0/0/0]ospf network-type p2mp
[r1-GigabitEthernet0/0/0]ospf timer hello 5

[r1]int g 0/0/0
[r1-GigabitEthernet0/0/0]ip address  172.16.35.1 29
[r1-GigabitEthernet0/0/0]int l 0
[r1-LoopBack0]ip address 172.16.32.1 24
[r1-LoopBack0]ospf network-type broadcast
[r1]ospf 1 router-id 1.1.1.1
[r1-ospf-1]a 1
[r1-ospf-1-area-0.0.0.1]net
[r1-ospf-1-area-0.0.0.1]network 172.16.32.1 0.0.0.0
[r1-ospf-1-area-0.0.0.1]network 172.16.35.1 0.0.0.0
[r1]ospf 1
[r1-ospf-1]a 1
[r1-ospf-1-area-0.0.0.1]stub
[r1]int g 0/0/0
[r1-GigabitEthernet0/0/0]ospf n
[r1-GigabitEthernet0/0/0]ospf network-type p2mp
[r1-GigabitEthernet0/0/0]ospf timer hello 5

[r3]int g 0/0/0
[r3-GigabitEthernet0/0/0]ip address 172.16.35.3 29
[r3-GigabitEthernet0/0/0]int g 0/0/1
[r3-GigabitEthernet0/0/1]ip address 172.16.0.1 30
[r3-GigabitEthernet0/0/1]int l 0
[r3-LoopBack0]ip address 172.16.34.1 24
[r3-LoopBack0]ospf network-type broadcast
[r3]ospf 1 router-id 3.3.3.3
[r3-ospf-1]a 1
[r3-ospf-1-area-0.0.0.1]network 172.16.35.3 0.0.0.0
r3-ospf-1-area-0.0.0.1]network 172.16.34.1 0.0.0.0
[r3-ospf-1]a 0
[r3-ospf-1-area-0.0.0.0]network 172.16.0.1 0.0.0.0
[r3]ospf 1
[r3-ospf-1]a 1
[r3-ospf-1-area-0.0.0.1]abr-su
[r3-ospf-1-area-0.0.0.1]abr-summary 172.16.32.0 255.255.224.0
[r3-ospf-1]a 1
[r3-ospf-1-area-0.0.0.1]stub no-s
[r3-ospf-1-area-0.0.0.1]stub no-summary
[r3]int g 0/0/1
[r3-GigabitEthernet0/0/1]ospf network-type p2p
[r3-GigabitEthernet0/0/1]int g 0/0/0
[r3-GigabitEthernet0/0/0]ospf network-type p2mp
[r3-GigabitEthernet0/0/0]ospf timer hello 5
[r3]ospf 1
[r3-ospf-1]a 0
[r3-ospf-1-area-0.0.0.0]au
[r3-ospf-1-area-0.0.0.0]authentication-mode md5 1 c
[r3-ospf-1-area-0.0.0.0]authentication-mode md5 1 cipher 123456

[r3]int g 0/0/0
[r3-GigabitEthernet0/0/0]ip address 172.16.35.3 29
[r3-GigabitEthernet0/0/0]int g 0/0/1
[r3-GigabitEthernet0/0/1]ip address 172.16.0.1 30
[r3-GigabitEthernet0/0/1]int l 0
[r3-LoopBack0]ip address 172.16.34.1 24
[r3-LoopBack0]ospf network-type broadcast
[r3]ospf 1 router-id 3.3.3.3
[r3-ospf-1]a 1
[r3-ospf-1-area-0.0.0.1]network 172.16.35.3 0.0.0.0
r3-ospf-1-area-0.0.0.1]network 172.16.34.1 0.0.0.0
[r3-ospf-1]a 0
[r3-ospf-1-area-0.0.0.0]network 172.16.0.1 0.0.0.0
[r3]ospf 1
[r3-ospf-1]a 1
[r3-ospf-1-area-0.0.0.1]abr-su
[r3-ospf-1-area-0.0.0.1]abr-summary 172.16.32.0 255.255.224.0
[r3-ospf-1]a 1
[r3-ospf-1-area-0.0.0.1]stub no-s
[r3-ospf-1-area-0.0.0.1]stub no-summary
[r3]int g 0/0/1
[r3-GigabitEthernet0/0/1]ospf network-type p2p
[r3-GigabitEthernet0/0/1]int g 0/0/0
[r3-GigabitEthernet0/0/0]ospf network-type p2mp
[r3-GigabitEthernet0/0/0]ospf timer hello 5
[r3]ospf 1
[r3-ospf-1]a 0
[r3-ospf-1-area-0.0.0.0]au
[r3-ospf-1-area-0.0.0.0]authentication-mode md5 1 c
[r3-ospf-1-area-0.0.0.0]authentication-mode md5 1 cipher 123456

ISP

ISP]int s 4/0/0
[ISP-Serial4/0/0]ip add 45.0.0.2 30
[ISP-Serial4/0/0]int l 0
[ISP-LoopBack0]ip add 100.1.1.1 32

[r6]int g 0/0/0
[r6-GigabitEthernet0/0/0]ip add 172.16.66.1 30
[r6-GigabitEthernet0/0/0]int g 0/0/1
[r6-GigabitEthernet0/0/1]ip add 172.16.0.6 30
[r6-GigabitEthernet0/0/1]int l 0
[r6-LoopBack0]ip add 172.16.64.1 24
[r6-LoopBack0]ospf network-type broadcast
[r6]ospf 1 router-id 6.6.6.6
[r6-ospf-1]a 0
[r6-ospf-1-area-0.0.0.0]network 172.16.0.6 0.0.0.0
[r6-ospf-1] a 2
[r6-ospf-1-area-0.0.0.2]network 172.16.66.1 0.0.0.0
[r6-ospf-1-area-0.0.0.2]network 172.16.64.1 0.0.0.0
[r6]ospf 1
[r6-ospf-1]a 2
[r6-ospf-1-area-0.0.0.2]abr-summary 172.16.64.0 255.255.224.0
[r6-ospf-1]a 2
[r6-ospf-1-area-0.0.0.2]nssa no-
[r6-ospf-1-area-0.0.0.2]nssa no-summary[r6]ospf 1
[r6-ospf-1]a 0
[r6-ospf-1-area-0.0.0.0]authentication-mode md5 1 cipher 123456

[r7]int g 0/0/0
[r7-GigabitEthernet0/0/0]ip add 172.16.0.10 30
[r7-GigabitEthernet0/0/0]int g 0/0/1
[r7-GigabitEthernet0/0/1]ip add 172.16.98.1 30
[r7-GigabitEthernet0/0/1]int l 0
[r7-LoopBack0]ip add 172.16.96.1 24
[r7-LoopBack0]ospf network-type  broadcast
[r7]ospf 1 router-id 7.7.7.7
[r7-ospf-1]a 0
[r7-ospf-1-area-0.0.0.0]network 172.16.0.10 0.0.0.0
[r7-ospf-1-area-0.0.0.0]q
[r7-ospf-1]a 3
[r7-ospf-1-area-0.0.0.3]network 172.16.96.1 0.0.0.0
[r7-ospf-1-area-0.0.0.3]network 172.16.98.1 0.0.0.0
[r7]ospf 1
[r7-ospf-1]a 3
[r7-ospf-1-area-0.0.0.3]abr-summary 172.16.96.0 255.255.224.0
[r7]ospf 1
[r7-ospf-1]a 3
[r7-ospf-1-area-0.0.0.3]nssa no-summary
[r7]ospf 1
[r7-ospf-1]a 0
[r7-ospf-1-area-0.0.0.0]authentication-mode md5 1 cipher 123456

[r8]int g 0/0/0
[r8-GigabitEthernet0/0/0]ip address 172.16.98.2 30
[r8-GigabitEthernet0/0/0]int g 0/0/1
[r8-GigabitEthernet0/0/1]ip ad 172.16.98.5 30
[r8-GigabitEthernet0/0/1]int l 0
[r8-LoopBack0]ip ad 172.16.97.1 24
[r8]ospf 1 router-id 8.8.8.8
[r8-ospf-1]a 3
[r8-ospf-1-area-0.0.0.3]network 172.16.98.2 0.0.0.0
[r8-ospf-1-area-0.0.0.3]network 172.16.97.1 0.0.0.0
[r8-ospf-1-area-0.0.0.3]network 172.16.98.5 0.0.0.0
[r8]ospf 1
[r8-ospf-1]a 3
[r8-ospf-1-area-0.0.0.3]nssa

[r9]int g 0/0/0
[r9-GigabitEthernet0/0/0]ip add 172.16.98.6 30
[r9-GigabitEthernet0/0/0]int g 0/0/1
[r9-GigabitEthernet0/0/1]ip add 172.16.130.1 30
[r9-GigabitEthernet0/0/1]int l 0
[r9-LoopBack0]ip add 172.16.128.1 24
[r9-LoopBack0]ospf network-type broadcast
[r9]ospf 1 r
[r9]ospf 1 router-id 9.9.9.9
[r9-ospf-1]a 3
[r9-ospf-1-area-0.0.0.3]network 172.16.98.6 0.0.0.0
r9]ospf 2 r
[r9]ospf 2 router-id 9.9.9.9
[r9-ospf-2]a 4
[r9-ospf-2-area-0.0.0.4]network 172.16.128.1 0.0.0.0
[r9-ospf-2-area-0.0.0.4]network 172.16.130.1 0.0.0.0
[r9]ospf 1
[r9-ospf-1]import-route  ospf 2
[r9-ospf-1]q
[r9]ospf 2
[r9-ospf-2]import-route ospf 1
[r9]ospf 1
[r9-ospf-1]asb
[r9-ospf-1]asbr-summary 172.16.128.0 255.255.224.0
[r9]ospf 1
[r9-ospf-1]a 3
[r9-ospf-1-area-0.0.0.3]nssa
[r9-ospf-1]ospf 2
[r9-ospf-2]default-route-advertise

R10


[r10]int g 0/0/0
[r10-GigabitEthernet0/0/0]ip add 172.16.130.2 30
[r10-GigabitEthernet0/0/0]int l 0
[r10-LoopBack0]ip add 172.16.129.1 24
[r10-LoopBack0]ospf network-type broadcas
[r10]ospf 1 router-id 10.10.10.10
[r10-ospf-1]a 4
[r10-ospf-1-area-0.0.0.4]network 172.16.129.1 0.0.0.0
[r10-ospf-1-area-0.0.0.4]network 172.16.130.2 0.0.0.0

R11

[r11]int g 0/0/0
[r11-GigabitEthernet0/0/0]ip add 172.16.66.2 30
[r11-GigabitEthernet0/0/0]int g 0/0/1
[r11-GigabitEthernet0/0/1]ip add 172.16.66.5 30
[r11-GigabitEthernet0/0/1]int l 0
[r11-LoopBack0]ip add 172.16.65.1 24
[r11-LoopBack0]ospf network-type broadcast
r11]ospf 1 router-id 11.11.11.11
[r11-ospf-1]a 2
[r11-ospf-1-area-0.0.0.2]network 172.16.65.1 0.0.0.0
[r11-ospf-1-area-0.0.0.2]network 172.16.66.5 0.0.0.0
[r11-ospf-1-area-0.0.0.2]network 172.16.66.2 0.0.0.0
[r11]ospf 1
[r11-ospf-1]a 2
[r11-ospf-1-area-0.0.0.2]nssa

R12

[r12]int g 0/0/0
[r12-GigabitEthernet0/0/0]ip add 172.16.66.6 30
[r12-GigabitEthernet0/0/0]int l 0
[r12-LoopBack0]ip add 10.1.1.1 24
[r12-LoopBack0]int l 1
[r12-LoopBack1]ip add 10.1.2.1 24
[r12]ospf 1 router-id 12.12.12.12
[r12-ospf-1]a 2
[r12-ospf-1-area-0.0.0.2]network 172.16.66.6 0.0.0.0
[r12]rip 1
[r12-rip-1]ver 2
[r12-rip-1]network 10.0.0.0
[r12]ospf 1
[r12-ospf-1]import-route rip 1
[r12]ospf 1
[r12-ospf-1]asb
[r12-ospf-1]asbr-summary 10.1.0.0 255.255.252.0
[r12]ospf 1
[r12-ospf-1]a 2
[r12-ospf-1-area-0.0.0.2]nssa

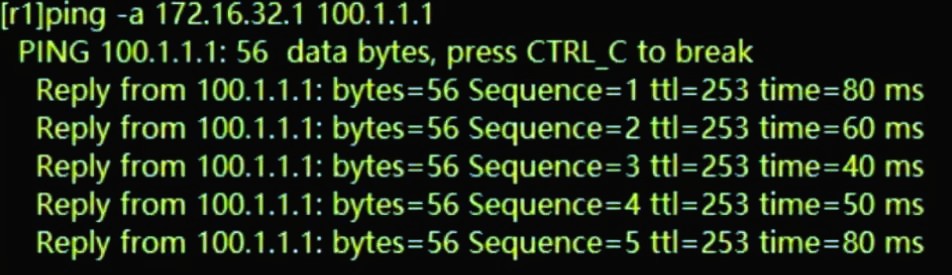

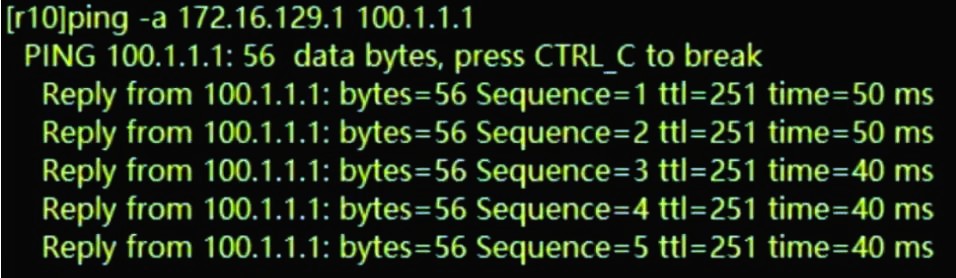

结果
