HCIP第二次作业

作业：完成上述实验拓扑配置，编写实验报告

需求分析：

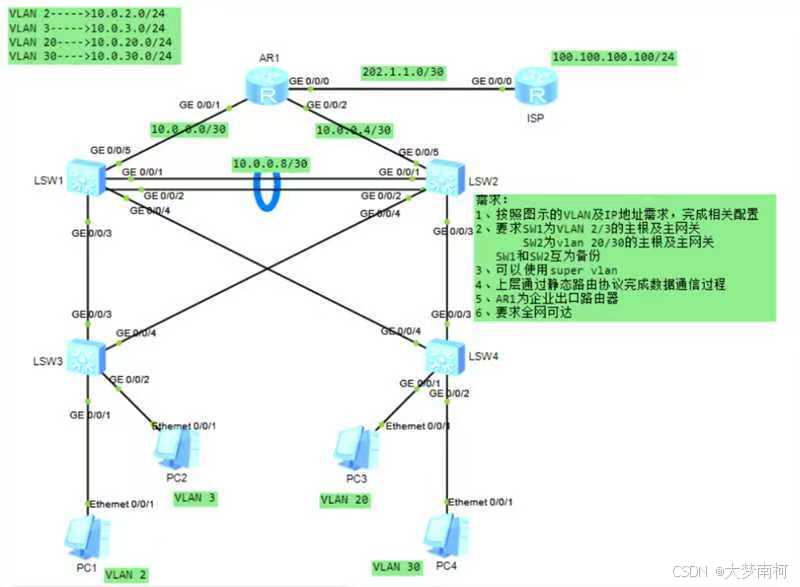

1. 拓扑结构概述

该网络拓扑包括两个核心交换机（LSW1和LSW2）、一个接入层交换机（AR1）以及多个连接到不同VLAN的终端设备（PC1、PC2、PC3、PC4）。各个设备的接口和IP地址分配如下：

• VLAN 2: 包含PC1，网关为10.0.2.1/24
• VLAN 3: 包含PC2，网关为10.0.3.1/24
• VLAN 20: 包含PC3，网关为10.0.20.1/24
• VLAN 30: 包含PC4，网关为10.0.30.1/24

2. 配置任务分解

根据题目要求，需要完成以下配置任务：

1. 按图示的VLAN及IP地址需求，完成相关配置:

   • 配置各交换机的VLAN和接口。
   • 为每个VLAN分配相应的IP地址。

2. 要求SW1为VLAN 2/3的主根及主网关，SW2为VLAN 20/30的主根及主网关，SW1和SW2互为备份:

   • 设置生成树协议(STP)，指定SW1和SW2分别为不同VLAN的主根交换机。

3. 上层通过静态路由完成数据通信过程:

   • 配置静态路由以确保不同VLAN之间的通信。

4. AR1为企业出口路由器:

   • 配置AR1作为企业的出口路由器，负责内外部网络的通信。

5. 要求全网可达:

   • 确保所有设备之间可以互相通信。



相关代码：

1. 交换机命名：

   • LSW1：system-view

     sysname LSW1


   • LSW2：system-view

     sysname LSW2


   • AR1：system-view

     sysname AR1

其余同理

VLAN配置：

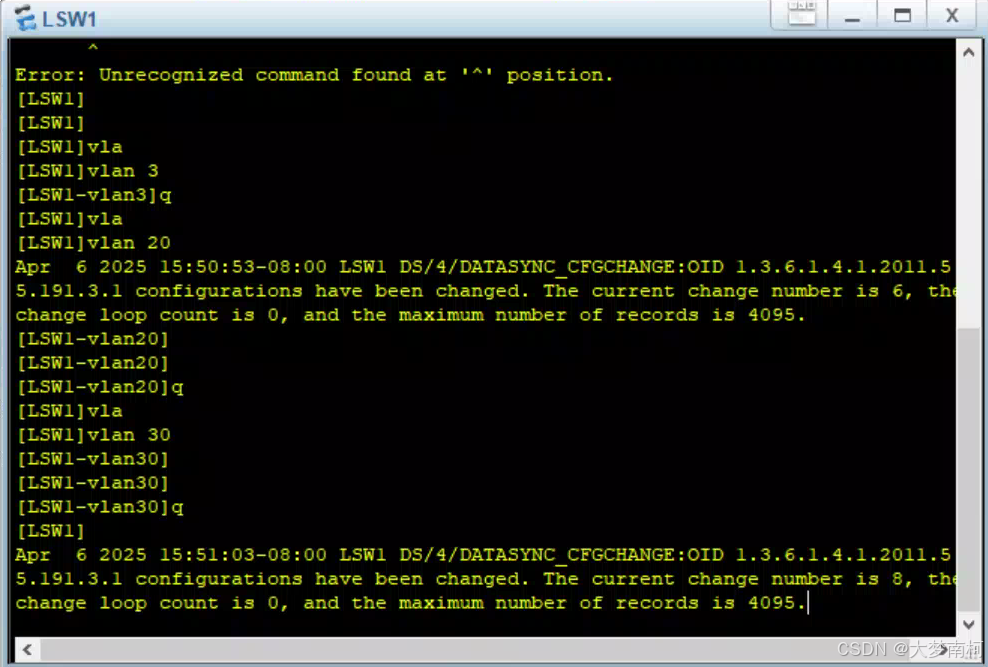

• 在LSW1和LSW2上创建VLAN：

  vlan 2
  vlan 3
  vlan 20
  vlan 30

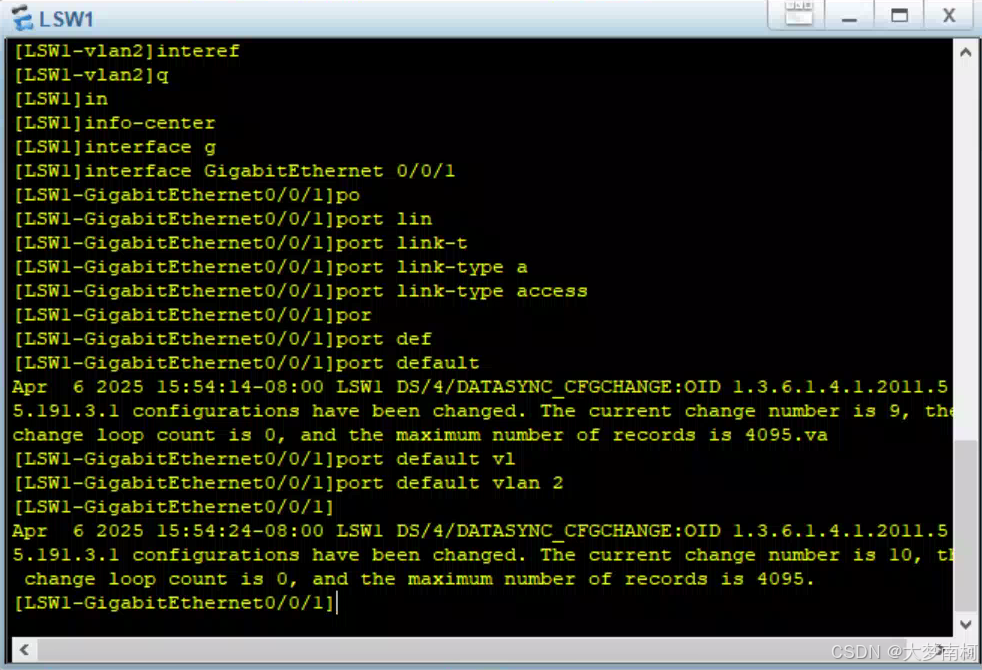

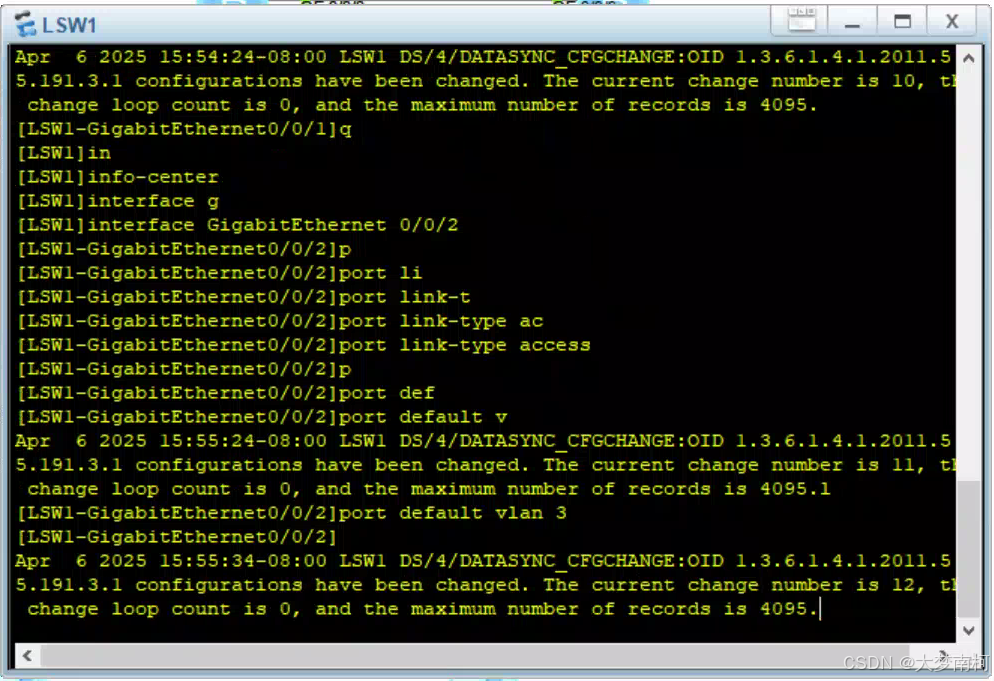

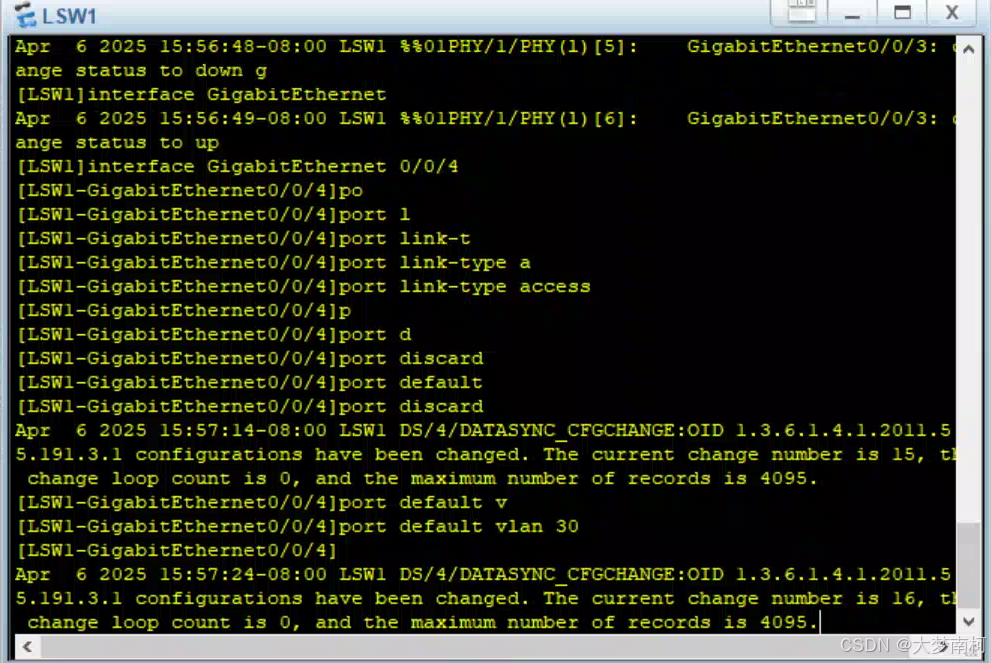

• 将相应端口划入VLAN：

  interface gigabitEthernet 0/0/1
  port link-type access
  port default vlan 2



LSW3和LSW4同理如上

二：

1. LSW1配置：配置链路聚合：

   interface Eth-Trunk 1
    mode lacp-static
    quit
   interface GigabitEthernet 0/0/1
    eth-trunk 1
   interface GigabitEthernet 0/0/2
    eth-trunk 1
   interface Eth-Trunk 1
    port link-type trunk
    port trunk allow-pass vlan 2 3 20 30

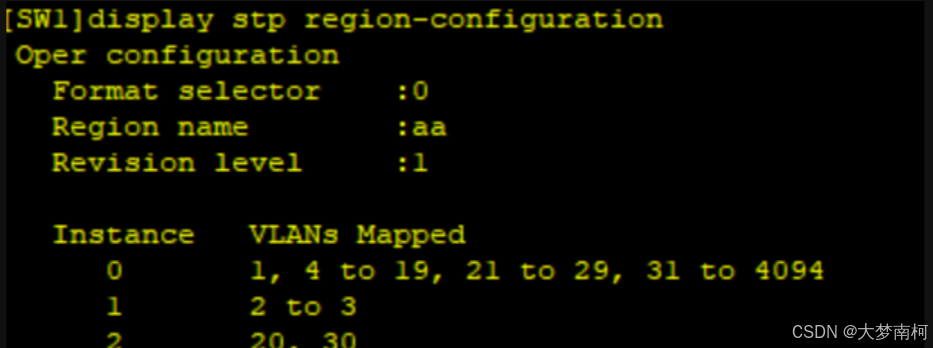

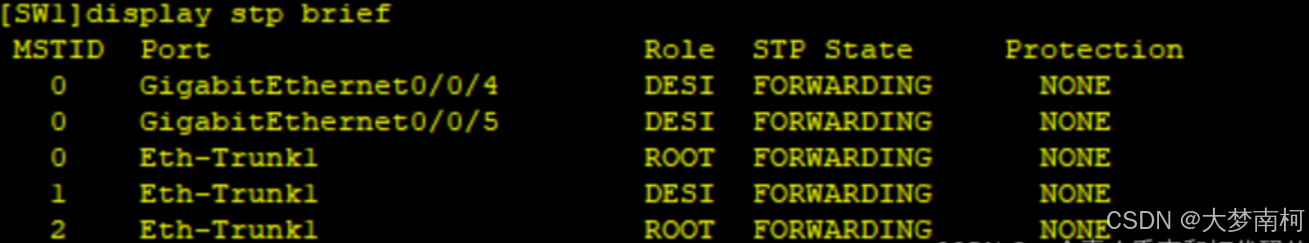

   mstp配置：

   stp region-configuration
    region-name mst
    revision-level 1
    instance 0 vlan 2 3
    instance 1 vlan 20 30
    active region-configuration
   stp instance 1 root primary
   stp instance 2 root secondary

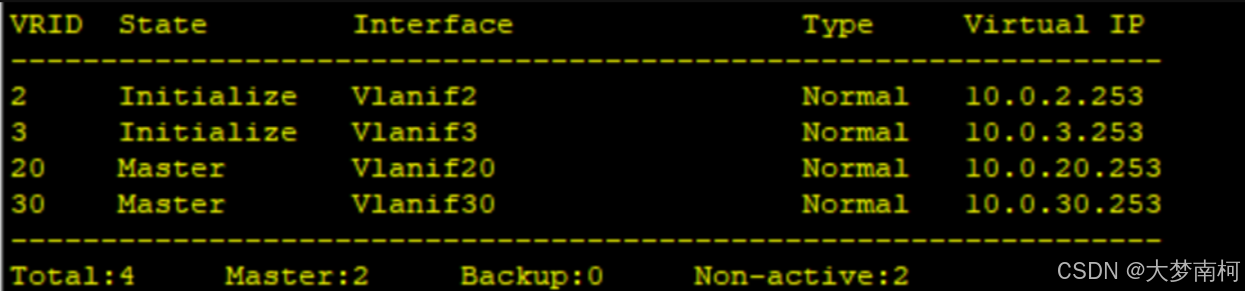

   配置 VRRP 网关：

   interface Vlanif 2
    ip address 10.0.2.1 24
    vrrp vrid 2 virtual-ip 10.0.2.254
    vrrp vrid 2 priority 110
   interface Vlanif 3
    ip address 10.0.3.1 24
    vrrp vrid 3 virtual-ip 10.0.3.254
    vrrp vrid 3 priority 110
   interface Vlanif 20
    vrrp vrid 20 virtual-ip 10.0.20.254  vrrp vrid 20 priority 90
   interface Vlanif 30
    vrrp vrid 30 virtual-ip 10.0.30.254  vrrp vrid 30 priority 90


   配置 AR1 接口：

   interface GigabitEthernet 0/0/5
    ip address 10.0.0.1 30



2. LSW2配置：同上

三：

R1：

接口配置：

interface GigabitEthernet 0/0/0
 ip address 202.1.1.1 30
interface GigabitEthernet 0/0/1
 ip address 10.0.0.2 30
interface GigabitEthernet 0/0/2
 ip address 10.0.0.6 30

NAT 配置：

acl 2000
 rule permit source any
interface GigabitEthernet 0/0/0
 nat outbound 2000

静态路由：

ip route-static 10.0.2.0 24 10.0.0.1
ip route-static 10.0.3.0 24 10.0.0.1
ip route-static 10.0.20.0 24 10.0.0.5
ip route-static 10.0.30.0 24 10.0.0.5

静态路由到 ISP：

ip route-static 0.0.0.0 0 202.1.1.2

四：验证与测试

1. PC配置：为每台PC配置相应的IP地址和网关。
2. 连通性测试：使用PC上的ping命令测试各设备间的连通性。
