探秘函数栈帧：从创建到销毁的底层之旅

1.什么是函数栈帧？

函数栈帧，是程序运行时调用函数时，在内存栈(Stack)中为函数分配的一块连续内存区域，用于存储函数的局部变量，参数，返回地址以及其他函数调用相关的信息，确保函数能够正确执行并返回到调用点继续后续操作。

2.理解函数栈帧的作用有哪些呢？

***局部变量是如何创建的呢？

***为什么局部变量的值是随机的呢？

***函数是怎么传递参数的呢？传参的顺序是怎样的呢？

***形参与实参的关系是怎样的呢？

***函数调用是怎样的呢？

***函数调用后如何返回的呢？

当你读完了这篇文章，会将这些问题一一破解。

3.手撕函数栈帧

      （1）栈帧相关的寄存器

         那么什么又是寄存器呢？寄存器时CPU内的高速存储单元，用于临时存取数据和指令，直接影响计算机的性能。

        寄存器的种类很多：

         >>通用寄存器（存操作数/中间结果）

         >>指令指针（指向下一条指令地址）

         >>堆栈指针（管理函数调用和局部变量）//显而易见本文会用到与此相关的指针

         >>状态（记录运算标志）

         >>专用（控制寄存器，段寄存器）

      下面将会介绍本文后续讲解中用到的最主要的两个寄存器：

       （1）esp 栈顶指针 ：指向栈顶，动态变化。

       （2）ebp 栈底指针：指向当前栈帧的基地址，用于访问参数与局部变量。

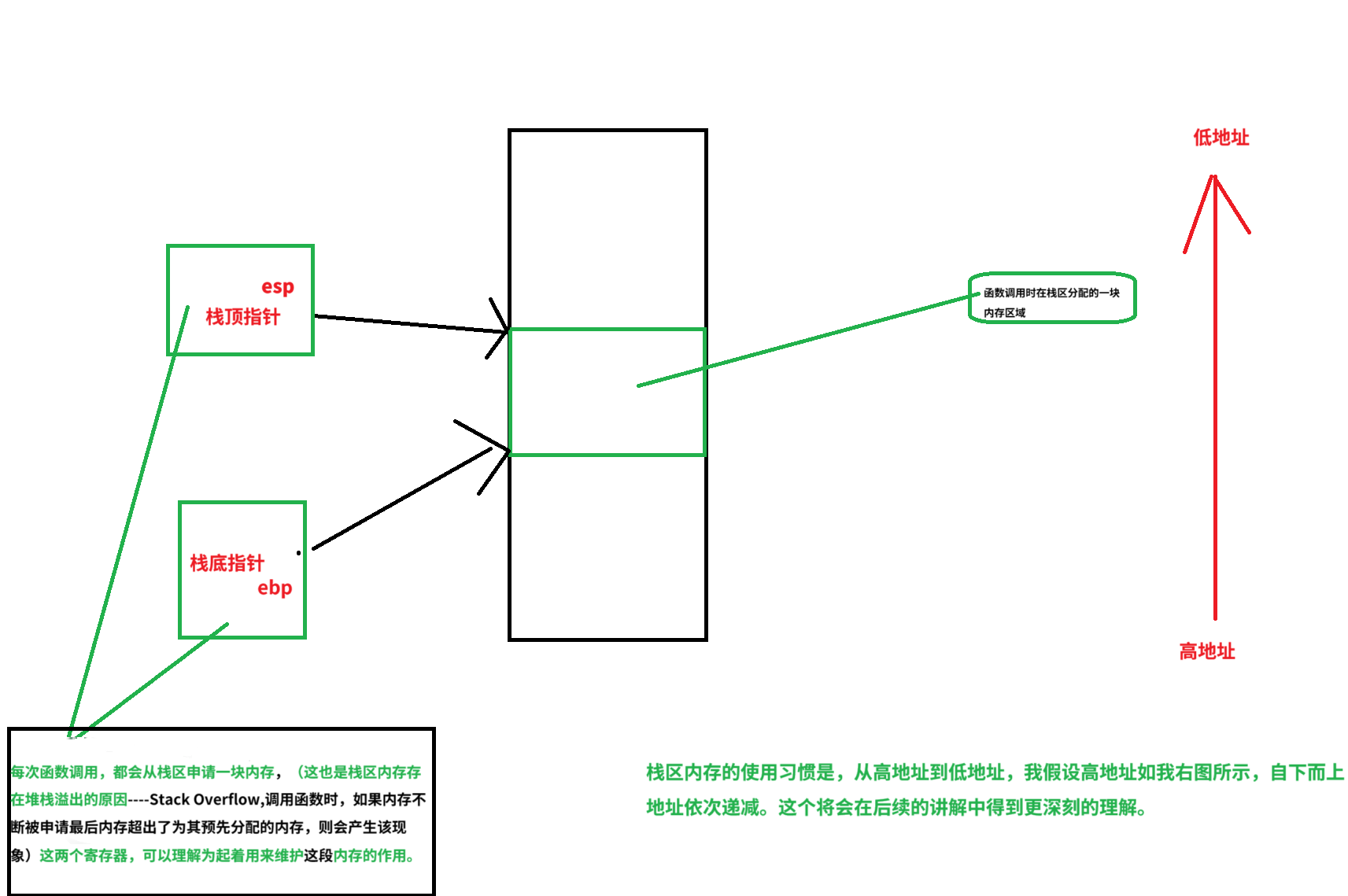

          这里的栈顶与栈底可以看下面我的示意图进行理解：



在后面的讲解中会用到一些其他的寄存器，例如ebx,edi,esi等，如edi(指向目的字符串的首地址，esi(指向源字符串的首地址），理解这些会使你对C语言底层机制有更深的理解，但理解本文内容主要在于理解esp与ebp。寄存器相关内容与计算机汇编语言编程有着密不可分的关系，所以下面我会说明一下理解本文内容需要的一些汇编语言知识。

（2）汇编语言

汇编语言是一种面向机器的低级程序语言，用助记符代替机器指令的操作码，用地址符号或标号代替指令或操作数的地址。

特点：执行效率高，能直接访问硬件。

缺点：编程难度大，可移植性比较差。

应用领域：主要用与对硬件的底层控制，编写操作系统的内核，及对性能要求比较高的程序模块。

行文至此,我会先介绍两个最常见的汇编指令，并用具体的汇编译语言场景，帮助你理解。并列举出本文会用到的指令，了解其基本作用，在后面的程序语言中进行理解。

>>数据传输指令

1.mov 用于将数据从源操作数移向目的操作数

2.push 把数据压入堆栈

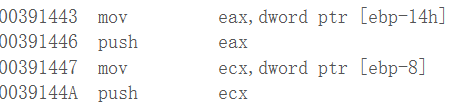

                                                          看到第一个move操作，

eax是这里的目的操作数，源操作数是dword ptr[ebp-14h],表示从寄存器ebp减去14h的值，为地址的内存单元中取出四个字节的，32位的数据，传输到寄存器eax里。

                                                          看到第二个push操作，

该指令将eax寄存器中存放的数据压入堆栈中。需要注意的是压栈过程中遵循的原则:esp的地址首先会递减，然后数据会被压到esp指向的内存单元

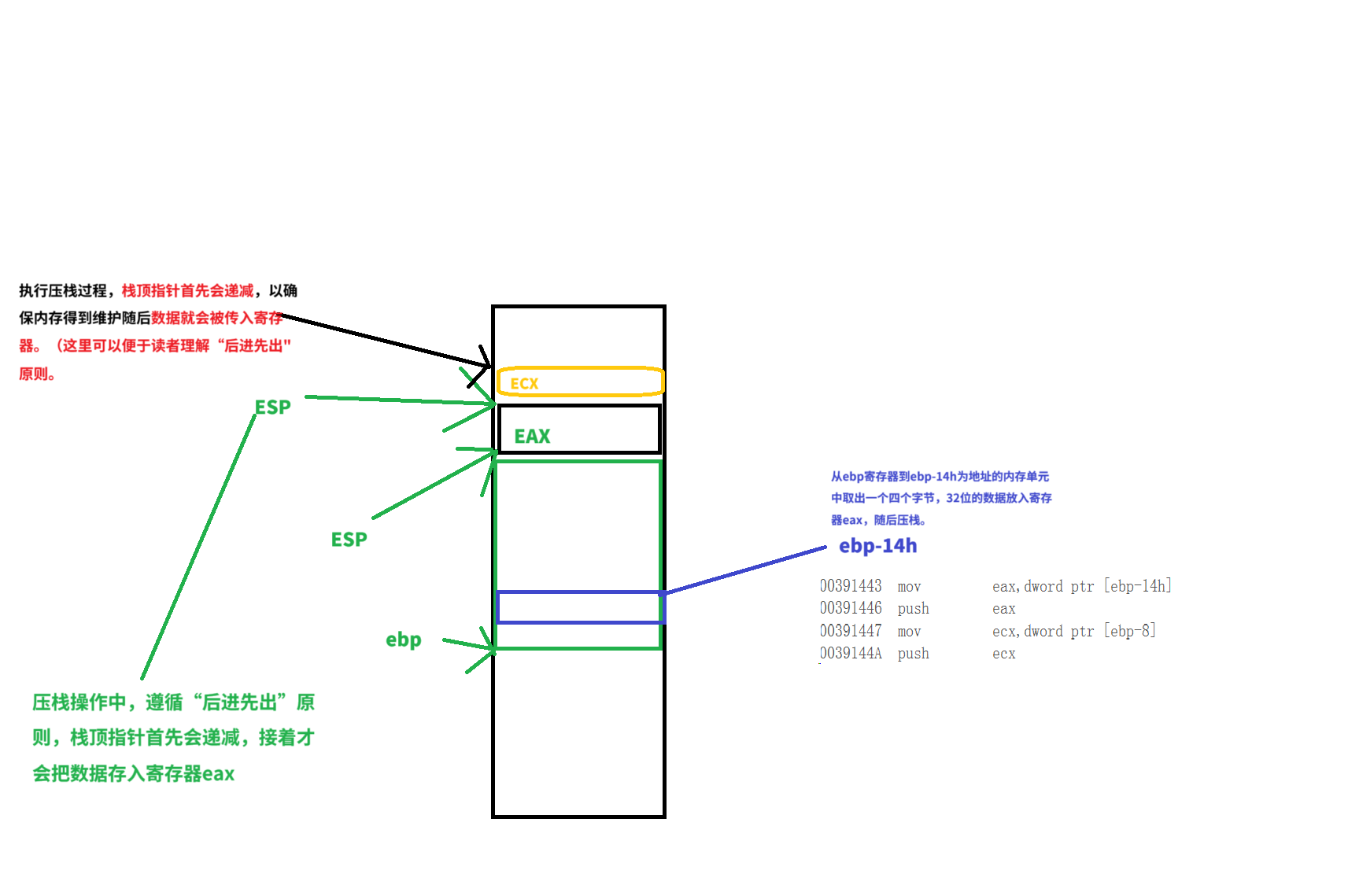

下面我会以图示的方式让你理解内部运行的机制：

                                                           图（1）

>>控制转移指令

1. jmp :无条件跳转指令

2. call :调用子程序指令

3. ret :从子程序返回指令

指令的内容读者如果有兴趣，可以自行研究，这里我们只需要知道每一步的作用即可，切忌钻牛角尖，重在理解思想即可

为了理解这两个过程我将用VS2013观察这些操作，每个编译软可能会有不太一样的执行效果，但道理相同，读者可以尝试使用vs2019。这里建议使用版本较低的编译器，由于其对函数优化程度相对于编译器版本较高的比较差

光说不练假把式，学习编程实践是必不可少的一环。

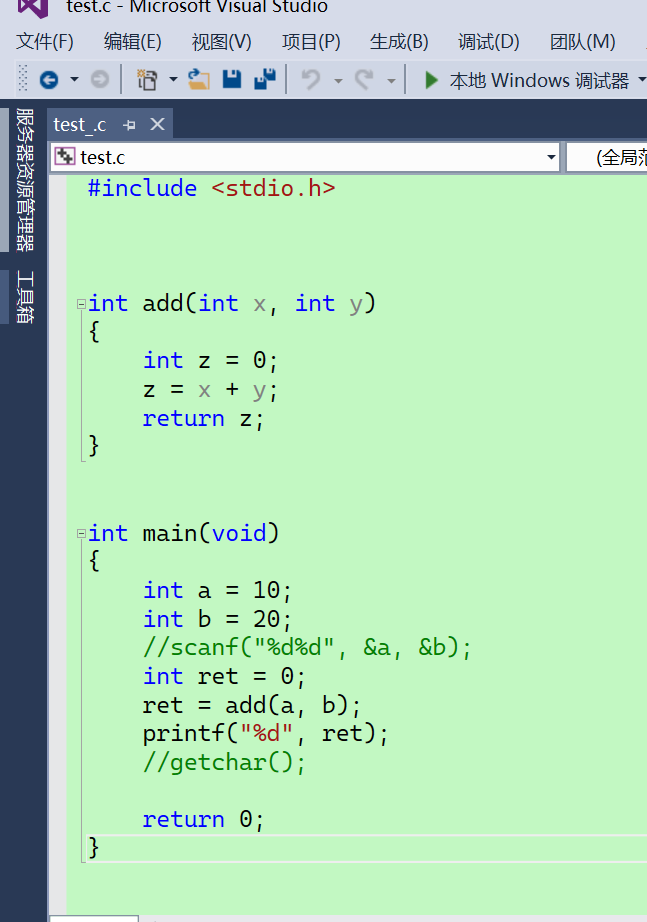

下面以vs2013里的一个代码为例

                                                           图（2）

代码很简单，实现的是两个数字加和，为了理解函数栈帧的创建与销毁过程，我们进入调试模式，观察调用堆栈，内存变化等，我会结合相关图例帮助你理解。

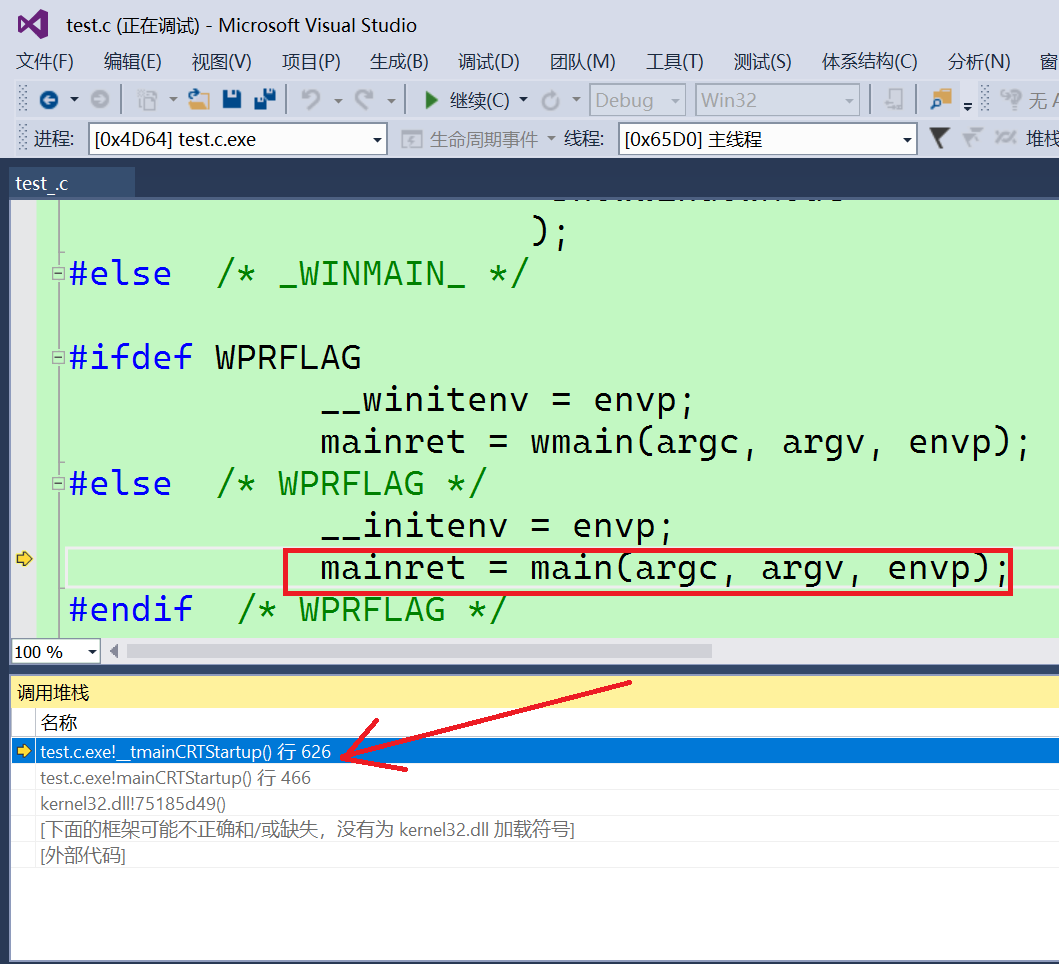

1.F10进入调试模式，打开窗口里的调用堆栈，不断逐语句运行，可以想到main函数作为一个函数也是被调用的，那么是谁呢？这里调用堆栈窗口会给出答案。

                                                             图（三）

如箭头所指，main函数是被该函数调用，那么你可能会，那么谁又调用了这个函数呢？

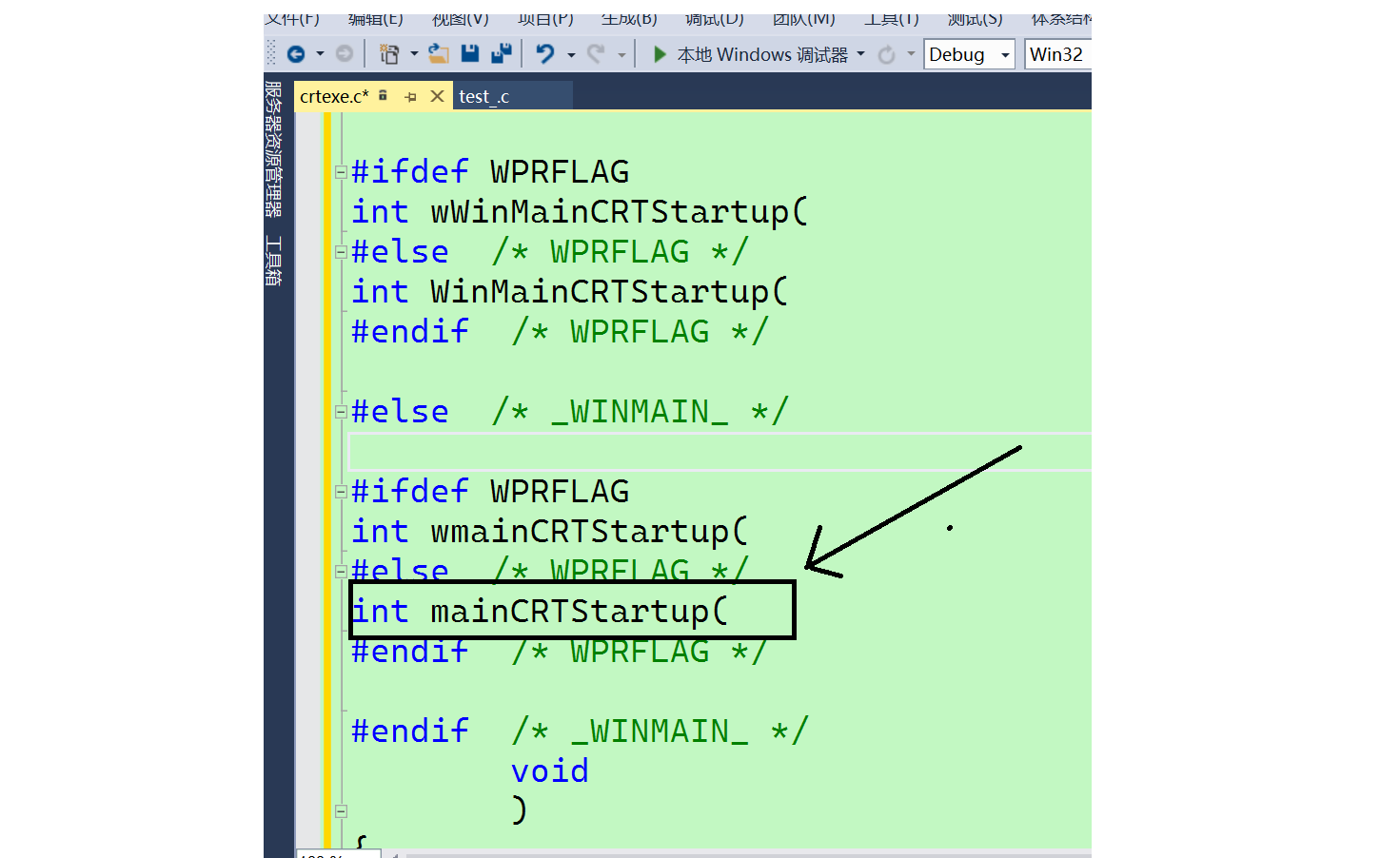

没错，看到调用堆栈下（行466），显而易见该函数是被mainCRTStartup()调用

见下图

                                                                图（4）

这里大家弄明白了函数调用的关系了吧，那么接着跟着我一起探索汇编语言的魅力吧！！！

这里的学习更多的体会思想，不要过多纠结于一个小点，避免陷入死胡同出不来！！！

下面看到这段代码的汇编语言：

前面已经大概讲解了函数创建栈帧及栈顶指针与栈底底指针的内容，下面我会以容易理解方式带你领会思想，感受过程。

回到图一显示了main函数栈帧的创建，可以想到同样方式__tmainstartup与mainstartup函数栈帧的创建，这里无需考虑过多细节，思想，思想，理解思想远比钻牛角尖有意义！

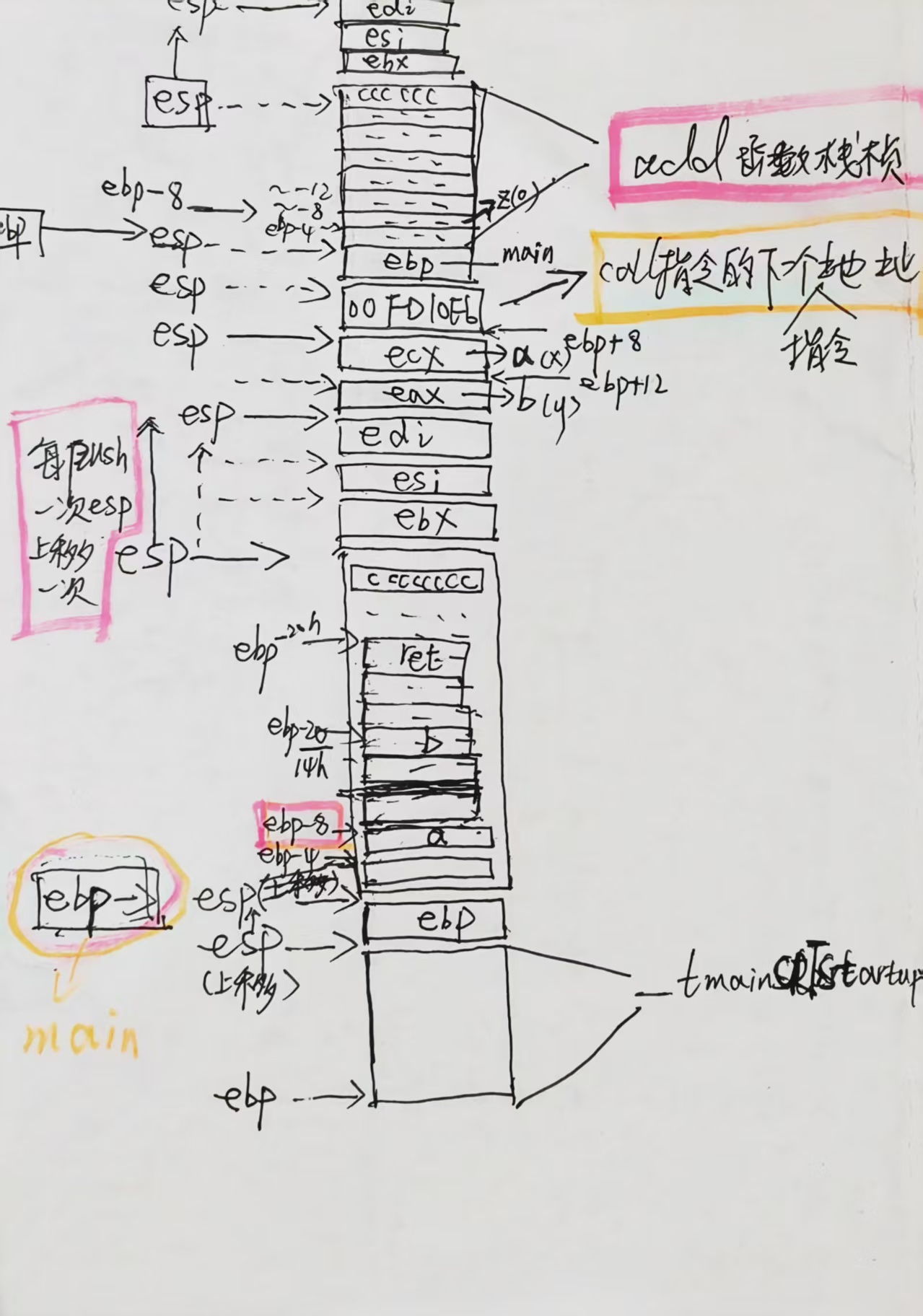

 当你理解了这幅图你就理解了函数栈帧的创建销毁的精髓了

上图可以解释我们开始提到的所有问题，希望读者可以加深对这个图片的解读，理解思想很重要，再次重申，不要拘泥于细节！！因为不同编译器会有不同的操作！！！！

上图形象展示了函数调用的全过程，由于汇编代码代码量原因，这里就不进行展示，希望读者可以自行实现，配合示意图理解。

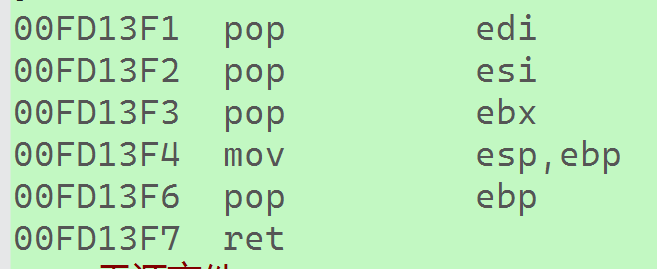

下面我会补充函数返回的一些过程关键点，见下图

pop 退栈操作，push的反动作，读者结合我的示意图可以理解。调试进入 ret

函数进行返回

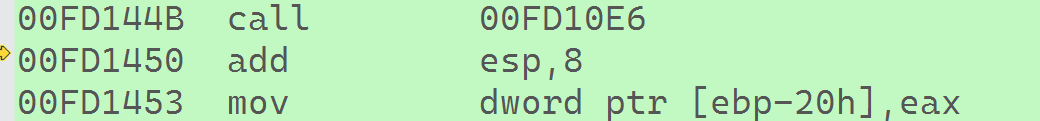

函数回到上图中提到的 call指令的下一个地址，以确保函数返回时找到最开始出发的地方，这就是魅力所在之处，有来也有去。

add sub的反义操作，聪明的读者如果能读到这里，想必已经理解了如何思考函数栈帧创建与销毁了，紧接着，函数用到的变量返回给系统，数据被存放到eax寄存器中，进行返回。

​​行文至此，函数栈帧的创建与销毁的探索之旅到此结束，理解起来会有一定的难度，但只要大家想弄明白一定是可以的！！！

诸君，共勉。
