HCIA的实验（二）

对于acl 和talent的运用

一、概念

ACL：访问控制列表

1、访问控制----在路由器的入或者出的接口上，匹配流量，之后产生动作---允许或拒绝

2、定义感兴趣流量-----帮助其他软件抓流量

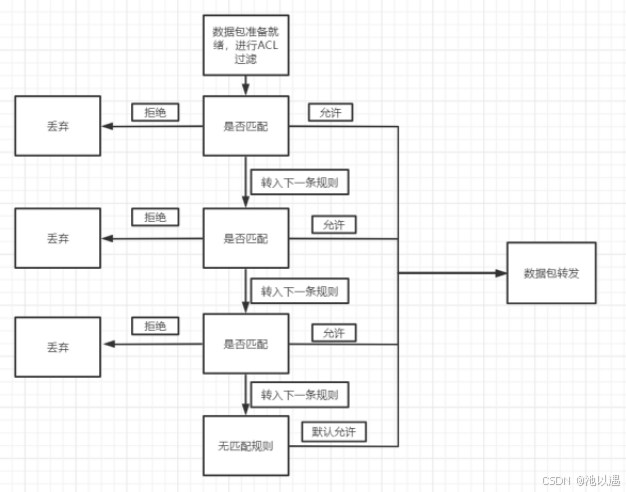

匹配规则：至上而下，逐一匹配，上调匹配按照上条执行，不在查看下条。在华为体系中末尾隐含允许所有，在思科体系中，末尾隐含拒绝所有。

分类：

标准---仅关注数据包中的源IP地址

扩展---关注数据包中的源 目标IP地址  协议号 端口号

标准ACL中，由于标准ACL仅关注数据包中的源IP地址，故越靠近目标越好，可以尽可能的避免误杀。2000-2999  标准           3000-3999 扩展

注意：一个编码是一张规则，一张规则可以容纳大量具体的规则

①标准：[R2]acl 2000 创建acl

[R2-acl-basic-2000]rule deny source 192.168.1.2 0.0.0.0

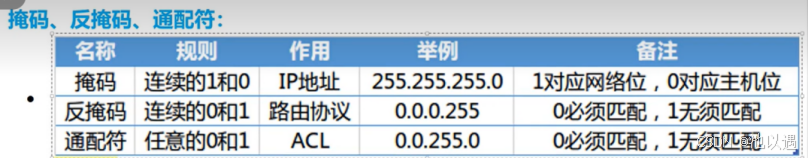

ACL在地址匹配时，会使用通配符

255.255.255.0   0.0.0.255     他可以进行0 1 的穿插

②扩展ACL

关注数据包中的源IP以及目标IP 由于扩展ACL可以对数据流量进行精确分析，故越靠近源越好。在关注源/目标IP地址的同时，在关注目标端口号

Telnet---远程登录   基于TCP23号端口工作

条件：1.登录设备与被登陆设备之间必须可达

           2.被登陆设备必须开启telnet设定

---

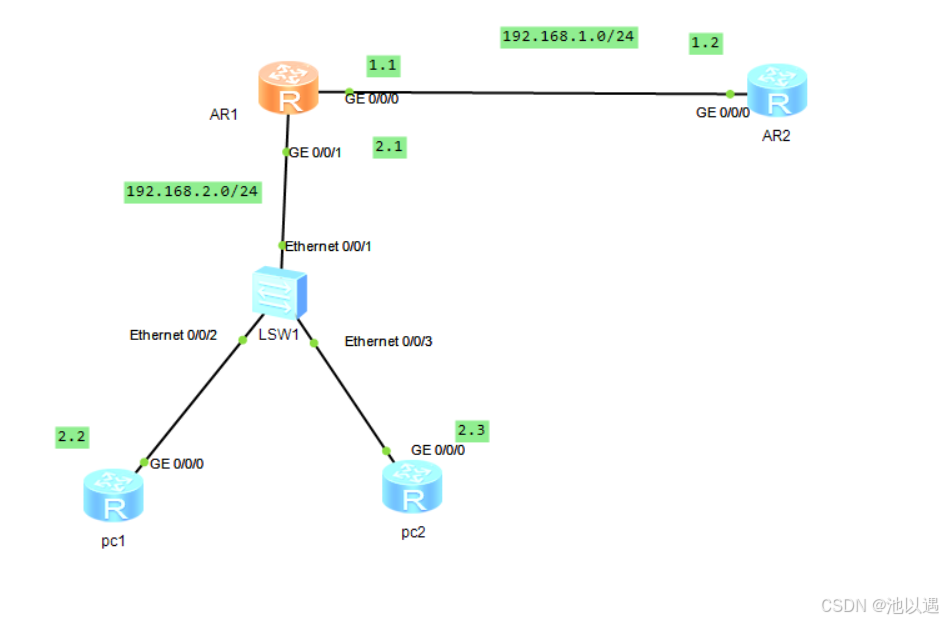

二、实验拓扑图

实验目标

PC1可以trlnetR1但是不能pingR1

PC1可以pingR2但是不能trinetR2

PC2所有要求与PC1相反

三.实验中各个设备的配置

1.PC1和PC2的配置（PC2配置相同）——以达到全网通

<Huawei>sys
[Huawei]sysname PC1
[PC1]int g 0/0/0
[PC1-GigabitEthernet0/0/0]ip address 192.168.2.2 24
[PC1-GigabitEthernet0/0/0]q
[PC1]ip route-static 0.0.0.0 0 192.168.2.1   配置缺省静态路由使得路由器成为假PC端

AR2也将配置一条静态路由

[R2]ip route-static 192.168.2.0 24 192.168.1.1

2.AR1的主要配置

在运用之前将，每个设备的接口上配置IP 地址

AR2只需要将talent协议配置即可

###telnet
[AR1]aaa    进入aaa服务
[AR1-aaa]local-user ABC privilege level 15 password cipher 1    创建用户BB并
赋予最高权限，设置其密码为1
[AR1-aaa]local-user AA service-type telnet    启用用户的telnet服务
[AR1-aaa]q
[AR1]user-interface vty 0 4    为telnet准备5个路径
[AR1-ui-vty0-4]authentication-mode aaa    5个路径启用aaa服务

###acl
[AR1]acl 3000    开启acl扩展服务
[AR1-acl-adv-3000]rule deny icmp source 192.168.2.2 0.0.0.0 destination 192.1
68.2.1 0.0.0.0
[AR1-acl-adv-3000]rule deny icmp source 192.168.2.2 0.0.0.0 destination 192.1
68.1.1 0.0.0.0
[AR1-acl-adv-3000]rule deny tcp source 192.168.2.2 0.0.0.0 destination 192.168.1
.2 0.0.0.0 destination-port eq 23
禁用PC1 ping AR1的俩接口 和 PC1 telnet AR2

[AR1-acl-adv-3000]rule deny icmp source 192.168.2.3 0.0.0.0 destination 192.168.
1.2 0.0.0.0
[AR1-acl-adv-3000]rule deny tcp source 192.168.2.3 0.0.0.0 destination 192.168
.1.1 0.0.0.0 destination-port eq 23
[AR1-acl-adv-3000]rule deny tcp source 192.168.2.3 0.0.0.0 destination 192.168.2
.1 0.0.0.0 destination-port eq 23
同上面，禁用PC2 telnet AR1
[AR1]int g 0/0/1
[AR1-GigabitEthernet0/0/1]traffic-filter inbound acl 3000    在该接口运用acl

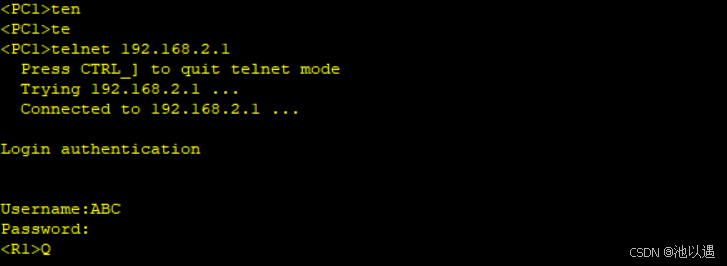

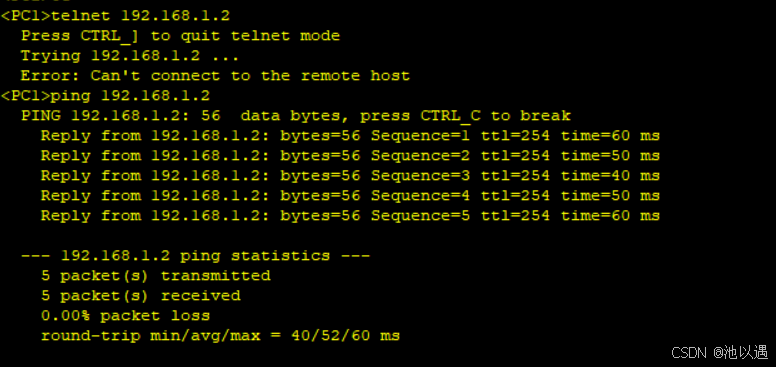

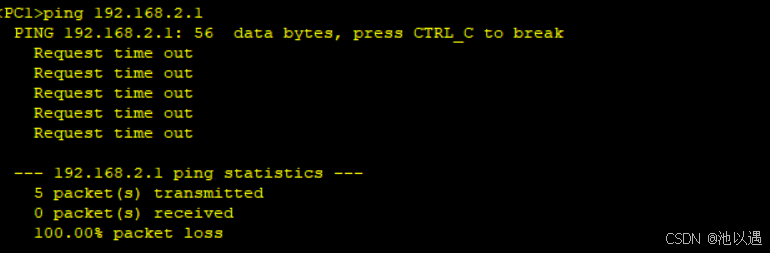

四、实验结果

PC1对AR1和AR2的结果（PC2的实验结果与其相反）
