多功能车底盘机械结构设计

摘 要

多功能车（火车车头）为铁路运输的动力源头，现阶段多功能车已经具备各种环境的工作能力，但略有欠缺。对于我国制造多功能车的技术已属于世界前列，对于很多方面已经趋于完善，但对于其工作环境，使用年限等都有所欠缺，现阶段我国对于制造多功能车底盘的要求越来越高，对于制造技术方面要求更严。而国外的技术还处于起步状态，但对于国外使用的制造材料以及制造技术我国可以借鉴使用。我国是铁路建设大国，火车全部动力在于车头（多功能车）的带动，为满足火车高速运行和适应广域环境，多功能车底盘结构制造技术需优中选优。

关键词：多功能车；高速运行；广域环境；底盘结构；制造材料

多功能车零件结构分析

1主要零件图分析
1转向架的零件图

图1转向架二维图

2连接盘的零件图

图2连接盘二维图

多功能车机械结构设计

1标准零件选取
1、螺栓、垫圈、螺帽的选取
（1）M16六角方头螺栓、垫圈、螺帽：连接转向架和连接盘的主要连接件，六角头螺栓M16的外直径为16mm，重量为0.1218kg/个，齿距宽2mm，长度为50mm。

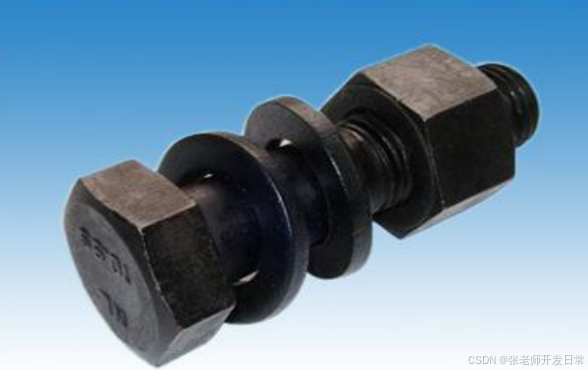

图1螺栓、垫圈、螺帽

（2）键：采用键长150mm、键宽40、键厚22mm的平键。

图2键
（3）
滚动轴承：选用外径340mm、内径140mm、宽度97mm的斯凯孚圆锥滚子轴承

图3滚动轴承

设计材料的选取

1主体结构材料选取

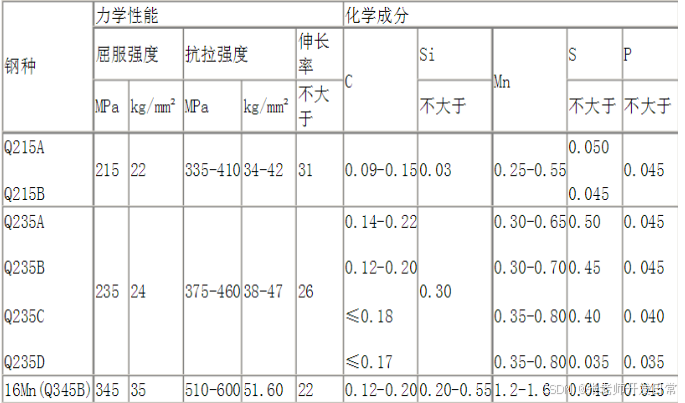

图1钢材力学性能以及化学成分

参考文献

[1]卓文. AutoCAD辅助设计[M]. 上海: 上海科学普及出版社，2012: 2-260
[2]刘永平. 机械工程实践与创新[M]. 北京: 清华大学出版社，2010: 132-178
[3]卢秉恒. 机械制造技术基础[M]. 北京: 机械工业出版社，2007: 64-92
[4]刘鸿文. 材料力学[M]. 北京: 高等教育出版社，1991: 11-83
[5]郭奇亮. 机械零件课程设计[M]. 贵州: 贵州人民出版社，1982: 78-93
[6]孙 桓，陈作模. 机械原理[M]. 北京: 高等教育出版社， 2000 : 54-73
[7]辛礼兵. 基于物联网的智能机械模糊理论设计思路分析[J]. 山东农业工程学院学报，2018，9(3): 30-31
[8]大连理工大学工程画教研室编. 机械制图[M]. 辽宁: 高等教育出版社，1993: 146-183
[9]孙志礼，冷兴聚，魏严刚. 机械设计[M]. 辽宁: 东北大学出版社，2000 : 22-54
[10]吴宗泽. 机械设计手册[M]. 北京: 机械工业出版社， 2008: 18-36
[11] 卢章平，张艳. 不同有限元分析网格的转化[J]. 机械设计与研究，2009，3(6): 10-14
[12] 巩云鹏，田万禄. 机械设计课程设计[M]. 辽宁: 东北大学出版社，2000: 6-65
[13] 李学志. 计算机辅助设计与绘图[M]. 北京: 清华大学出版社，2007: 32-48
[14] 李益民. 机械制造工艺设计简明手册[M]. 北京: 机械工业出版社， 2016: 106-184
[15] 张磊，邵伟平，喻子建. 机械设计习题与解题分析[M]. 辽宁: 东北大学出版社，2000: 35-60
[16]朱秀娟. 有限元分析网格划分的关键技巧[J]. 北京: 机械工程与自动化，2009，5(2): 185-186
[17]王德伦，马雅丽. 机械设计[M]. 北京: 机械工业出版社，2017: 46-67
[18] 卢玉明. 机械设计基础[M]. 北京:高等教育出版社, 2006.
[19]刘会英, 等. 机械原理[M]. 北京:机械工业出版社, 2013.
[20]秦大同, 谢里阳. 机械设计手册（第六版）[M]. 北京:化学工业出版社, 2011.
