混凝土搅拌机结构设计

摘 要

搅拌机其中的一种是把混凝土的水泥、砂石和其他骨料等原料和其他水泥进行混合后并同时搅拌入水泥制成的混凝土进行搅拌,它本身就是强制式的混凝土卧轴搅拌机。搅拌筒、进料出料的机构、水源输送机构、电动机、传动控制机构、机架和支撑装置等都是混凝土搅本机的重要结构组成部分。对于间歇式的搅拌机来说是按照工作性质区分的;对于自落式的来说,它是按照混凝土搅拌桶的原理区分的;对于固定式的来说,它是按照搅拌桶的安装位置区分的;倾翻式和非倾翻式分别是根据出料的方式进行区分的。除此之外,按照混凝土搅拌桶的结构又可分为双锥式子和鼓筒式等。
Js-500搅拌机是本次设计的重点,卧轴式结构是强大之处。强制式的卧轴混凝土搅拌机不但能够搅拌干硬性特征的混凝土和轻质材质的钢筋混凝土,因为混凝土原料需要搅拌均匀且剧烈,因此这样的生产率极高,质量还可以得到保证,花的钱少还很多。它目前在国内新型混凝土搅拌机市场中出类拔萃,紧凑的结构设计、美观的外型、超高的性价比是整个搅拌机器的主要设计特点。文章主要是设计Js-500型号的混凝土搅拌机结构和搅拌机机架的设计。其中对机架结构设计的要点、机架零部件与机架配合方式要求的确定、对需要安装在机架上的零件及零件的排列顺序的确定、零件尺寸的确定、根据机架所受力的大小确定出它的材料、机架进行稳定性的分析、完成所有机架的总成图及安装所有零部件的图纸等是本次搅拌机设计的主要方面。
关键词:混凝土搅拌机;机架;槽钢

搅拌机分类

按其主体工作的运动性质特点分为:间歇式(分式或批式)和自动连续式;按照各搅拌筒的主体工作运动原理特点分为:自落式和自动强制式;按各搅拌筒的自动安装和旋转移动工作方式特点分为:固定式和移动式;按拌筒进入出料的侧翻方式分为:倾斜侧翻式和非倾翻式;按各搅拌筒的主体结构和工作形式分为:梨式、鼓筒式、双锥、圆盘式和立式卧轴式和圆槽卧轴式等。
按工作性质可分为:
(1)周期性工作性质的搅拌机;
(2)连续性工作性质的搅拌机。
按工作性能可分为可分:
(1)自落式性能的搅拌机;
(2)强制式性能的搅拌机。
按搅拌桶形状类型可分为:
(1)鼓筒式形状的;
在这里插入图片描述

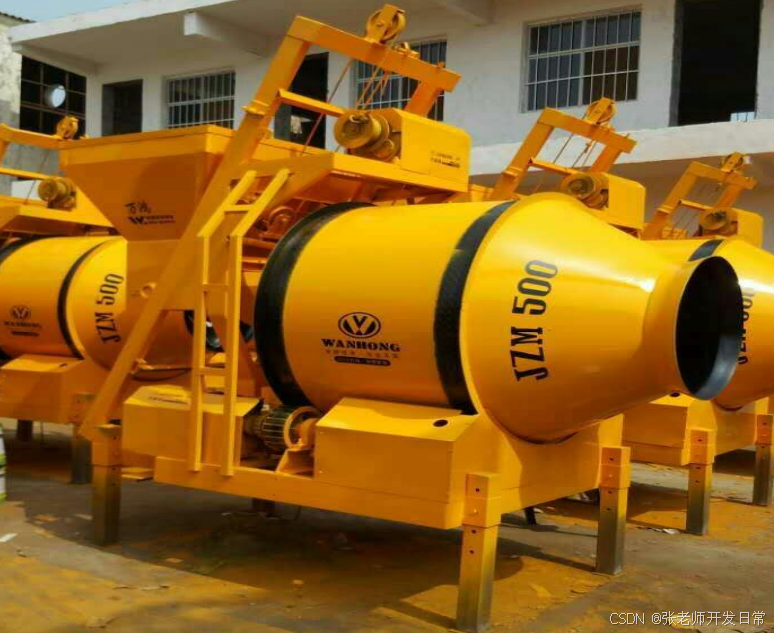

图1鼓桶搅拌机
(2)锥式形状的;
在这里插入图片描述

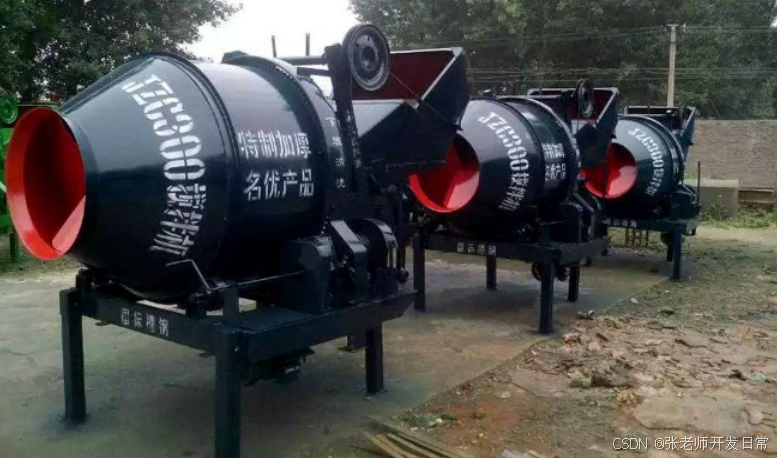

图2双锥搅拌机
(3)圆盘式形状的。
在这里插入图片描述

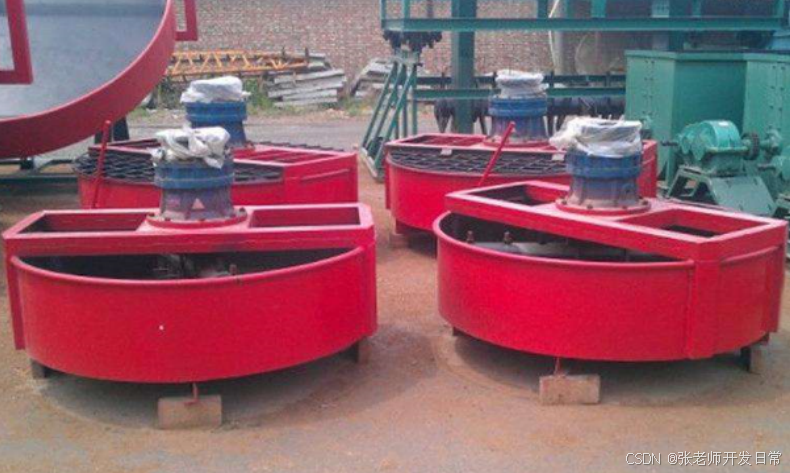

图3圆盘搅拌机

设计的主要内容

1搅拌装置

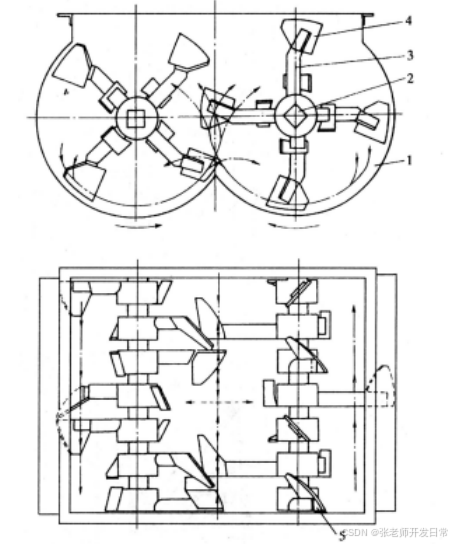

搅拌机驱动装置主要包括:有搅拌筒、有搅拌驱动轴、有搅拌臂、有搅拌驱动叶片与侧搅拌叶片,具体的结构如下图2.1所示:
在这里插入图片描述

1—吸式搅拌筒;2—吸式搅拌器的轴;3—吸式搅拌臂;4—吸式搅拌器的叶片;5—侧吸式搅拌器的叶片
图1双卧轴搅拌机搅拌装置

底架的大体尺寸

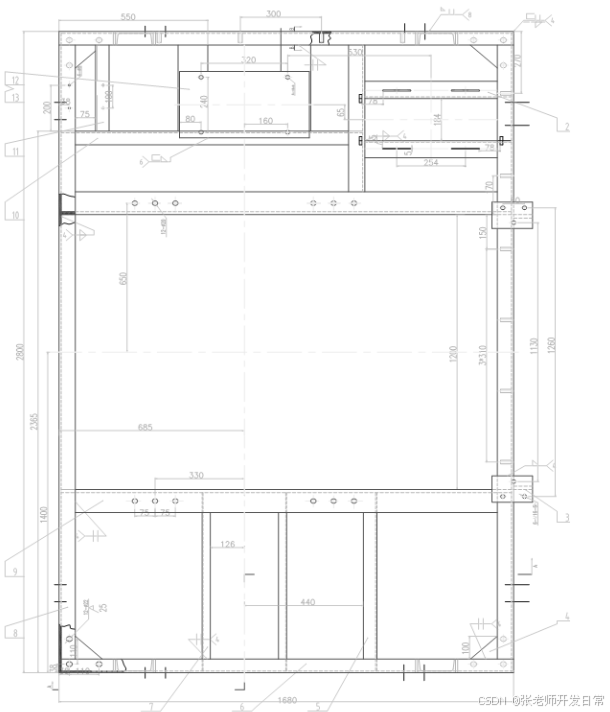

底架的的大约尺寸为:长2800毫米,宽1680毫米。为了能够使其在整机的设计制造安装过程同时节省了许多材料,必须要保证机械结构紧凑。为了保证机器的正常工作,必须使槽钢满足上料的要求,两条槽钢上的距离为1300毫米,两背面之间的两根槽钢上料距离大约为1680㎜,其他的宽度相同,大体结构尺寸如图1所示。
在这里插入图片描述

图1 JS500混凝土搅拌机机架底架

结 论

通过以上分析可知,搅拌机在建筑工程行业应用十分广泛,并在建筑行业充当着十分重要的角色。所以针对这一重要的生产机械,本文对JS-500型搅拌机进行了针对性的分析与设计。
具体内容是对JS-500搅拌机的结构分析、原料的受力情况分析、总体机构参数的确定、校核工程零件,还有就是说明整机的加工原理,理论阐述和精确的设计计算方法是必然要确定的,而且还附有二维图纸和三维文件,更加完整的同时也更加以有力的论证了整个设备的优越性。
机架是钢结构整机的设计的地基,我们必须要把那些机架在设计时必须将其与其他的结构部件紧密联系起来,也就是说必须要保证每个部件的安装和位置通过全面计算与校准整个结构机架的强度刚度,整体的稳定性和机架局部的稳定性。并且全部钢结底架需要由各种槽钢,角钢和钢板去焊接而成,因而也就要求设计时具有一套相关的结构材料力学和钢结构的基础知识。
通过这次对于毕业设计深入的学习,我不仅js500混凝土搅拌机的一些技术有了一些深入的研究和自身对其的理解,而且通过实践的学习学会了各种故障各种问题的相关处理,对混凝土机械相关的产品及其知识也有了更多的深入了解。

参考文献

[1]陈宜通.混凝土机械[M].北京:中国建材工业出版社,2002.6: 20-30.
[2]刘鸿文.材料力学[M].北京:高等教育出版社,1992.9: 56-59.
[3]成大先.机械设计手册[M].北京:化学工业出版社,2000.2: 34-43.
[4]混凝土搅拌机GB/T9142-2000[J].国家质量技术性能参数1987.2: 8-18.
[5]JS500混凝土搅拌机使用说明书[J].陕西省建工机械厂,1999.9:1-13.
[6]臧宏琦,王永平.机械制图[M].西安:西北工业大学出版社,2001.1: 3-7.
[7]王玉.机械精度设计与检测技术[M].北京:国防工业出版社,2005.8: 19-22.
[8]张家旭,张庆芳.钢结构[M].北京:中国铁道出版社,2003.1: 38-44.
[9]璞良贵,纪名刚.机械设计[M].北京:高等教育出版社,2000.9: 55-56.
[10]R.Sonnenberg,Concrete mixers and mix systems,Concr[J].Precast Plant Technol.1998.2: 88-89.
[11]Y.Charonnat and H.Beitzel.RILEM TC 150 ECM:Efficiency of concrete mixers;report:efficientcy of concrete mixers to-wards qualification of mixers,Mater[J].Struct.1997.5: 28-32.
[12]理论力学[J].哈尔滨工业大学理论力学教研室,哈尔滨,2002.5:15-18.
[13]机械制造技术[M].北京:机械工业出版社,1999:23-24.
[14]宋子康,蔡文安.材料力学[M].上海:同济大学出版社,1988.8:69-77.
[15]工程材料[M].北京:化学工业出版社,2001.3:13-45.
[16]叶伟昌.机械工程及自动化筒明设计手册[M].北京:机械工业出版社 ,2001.
[17]徐锦康.机械设计[M].北京:高等教育出版社,2004.
[18]朱昆泉.建材机械工程手册[M].武汉:武汉理工大学出版社,2000.
[19]胡宗武.非标准机械设备设计手册 [M].北京:机械工业出版社,2003.
[20]章棣.分离机械选型与使用手册[M].第一版.北京:机械工业出版社,1998.
[21]范祖尧.现代机械设备设计手册[M].北京:机械工业出版社 ,1996.
[22]Huang J , Hu X G.Support vector machine with genetic algorithm for machinery fault diagnosis of high voltage circuit breaker [ J ]. Measurement , 2011, 44(6):1018-1027.
[23]JACKSON C. The practical vibration primer [M]. Texas:Gulf publishing Company,1979.
[24]ACHENBACH J D. Structural health monitoring-What is the prescriplion[J]. Mechanics Research Communications,2009,36:137-142.
