金方圆数控提升折弯机丝杠调整机构工艺设计

摘 要

伴随着祖国机加工能力的崛起，数控提升折弯机是利用标准的模具，将金属板进行加工，折弯机的坐标轴已由单轴发展到12轴。
本论文的研究目的意义为研究金方圆数控提升折弯机中的丝杠调整机构，实现滑块运行的深度控制、滑块上下倾斜调节、后裆板器的位置调节（前后调节、左右调节）、压力值调节、刀具工作速度调节等[1]。丝杠调整机构使得金方圆数控提升折弯机在加工时更加精准，控制其K因子更加贴近与理论值，控制数控提升折弯机在使用标准刀具生产时，生产出来的产品更加标准，使得实际产品参数更加贴近于理论值。从而能生产出更加优质的产品，提升生产效率，有效降低生产成本，使得我国工业机加工能力进一步得到有效的提升。
近年来，国内的数控折弯机有了飞速发展，甚至可用进行人机对话，编程、折弯力计算并控制折弯力，配有显示屏募，输入各折弯尺寸后可显示所折产品的单色图象，显示计算后的折弯程序和每道工序的折弯图象，直观地提示操作工人应如何进行操作。数控提升折弯机的出现，为钣金行业带来了更多便捷[2]。

关键词：丝杠；折弯机；工艺过程；机械加工；

零件分析

1 结构分析

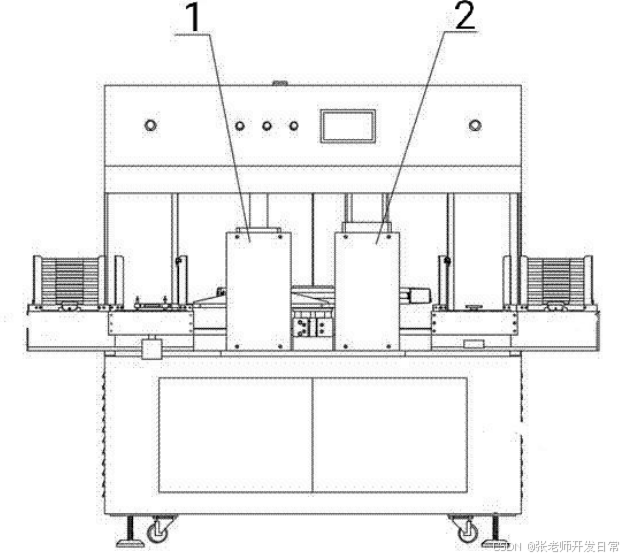

图1 示意为丝杠机构在数控提升折弯机中的结构位置

工艺分析

1 杆1加工工艺分析

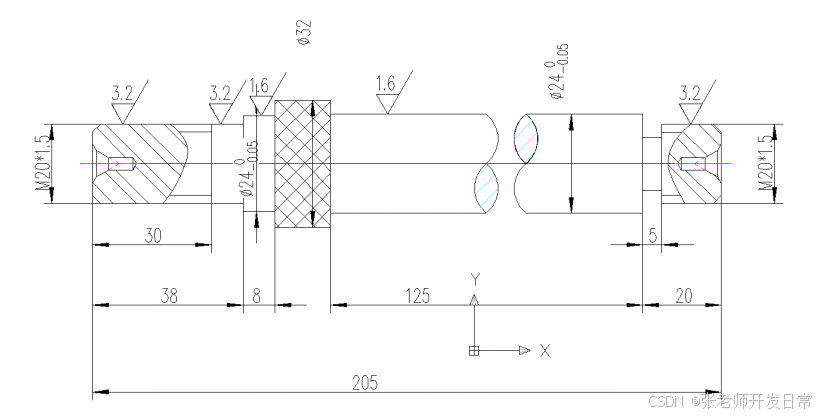

图1 杆1视图

本组件的第二部分就是图上的杆2，杆2我们可以从图中初步分析出需要的加工步骤首先是使用G4240/50车床进行下料然后通过粗车加工φ40*215mm的毛坯料,如图2.6，要保证主轴进给速度，防止薄弱部位因为进给量过大而挤压变形。

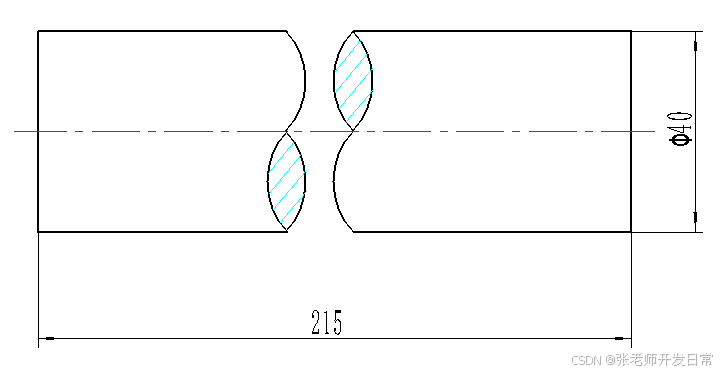

图2 杆2毛坯料图
然后通过φ4的钻头来将连接孔加工出来由于该孔，所以该螺纹孔的同轴度需要有所保证，这个孔不可以打歪，打斜，并且进行倒角，如图3。

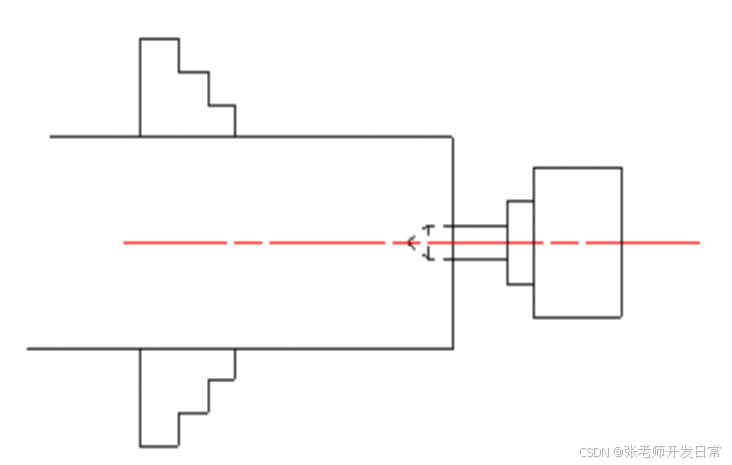

图3 打孔示意图

铜螺母毛坯料选择

铜螺母的毛坯材料选择铜，化学符号为Cu，英文copper,在元素周期表中原子序数为29，铜属于一种过度元素，铜属于质地较软的一种金属材料，当铜的表面展现出来的时候，会呈现出红橙色金属光泽，并且单质呈黄色（本文选择的为黄色）[15]，因为铜的延展性比较好，导热性和导电性也比较优异，以及其价格低廉的原因，铜常常被用作在电子设备电子元件中。铜合金具有机械性能优异，而且电阻率较低(青铜和黄铜），从经济角度考虑，铜具备多次回收并且无损机械性能的优点[16]。

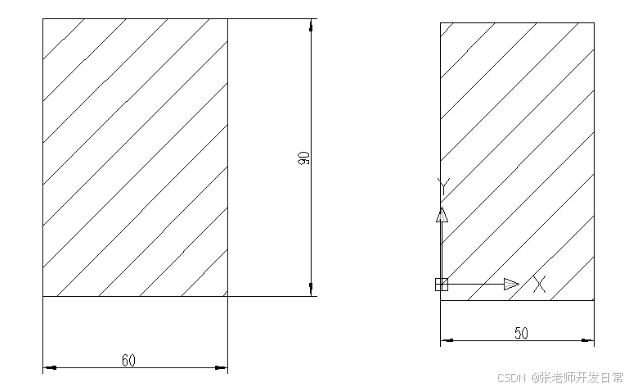

图1螺母毛坯图

结 论

在本次设计中对丝杠调整机构为参考对象，对丝杠调整机构进行了分析与研究，设计了其机械加工工艺过程，针对怎样加工，选用何种加工工艺装备等进行了精心的设计与计算。
丝杠调整机构的四个工件在材料的选取上，首先保证了使用功能上，其次考虑经济效益。机械加工工艺方面，为了减少摩擦，减小功率的损失特别控制了螺纹的表面，使得螺纹表面尽可能光滑。考虑数控折弯机的现有加工情况，所以在选择形位公差时，绝大部分是高于国家标准的。
