蔬菜自动播种机设计

摘 要

农业是我国必不可缺的一部份，近年来人口增长过快，一些蔬菜的种植量在不断增加。在这个机械化的时代，人工播种的方法显然不在合适，人工播种无法精确控制株距，并且会造成种子的浪费。为了解决这种情况设计了一款适用于多数地域的半机械化的播种机，可以在不同的地形和环境进行工作，还可以调节播种距离。一台设备可根据蔬菜生长因素来合理调节株距，从而对不同蔬菜进行播种，并且结构简单、设计巧妙、体积小、易操作、效率高。如果投入使用，那么农民们的工作量将会减小。

关键词：排种轮； 播种； 蔬菜； 地轮

结构组成

在小规模地域，丘陵或山地工作时，拖拉机式的播种机无法在这种环境工作，如果用传统播种方式，需要的播种时间长、强度高，其播种质量也不保准。本文设计的小型播种施肥机，它主要由架子，播种（肥料）系统，接地工作部分组成，可以同时对土地进行播种和施肥，其被称为半机械化播种。其所用的内部零件都是大众话的，是到处都可以买到的，这样一是可以节约成本，二来操作简单。

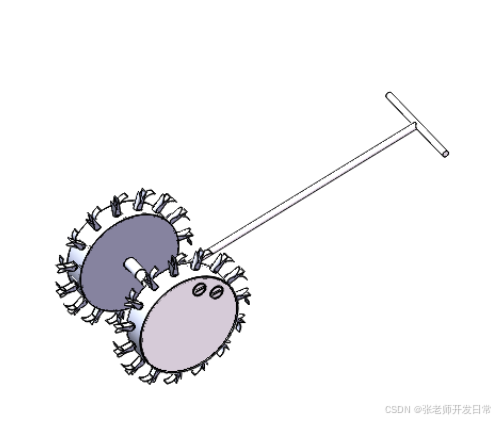

图1播种机模型

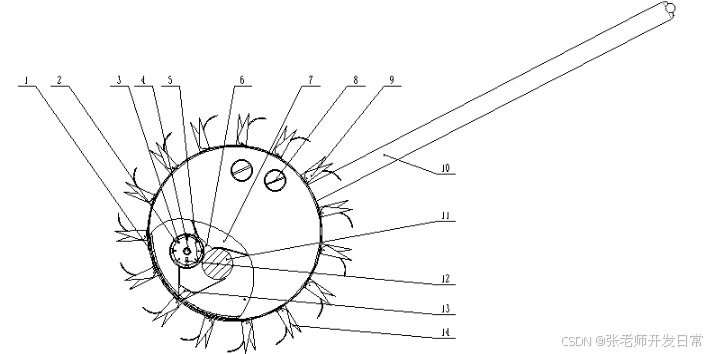

图2播种机正视图

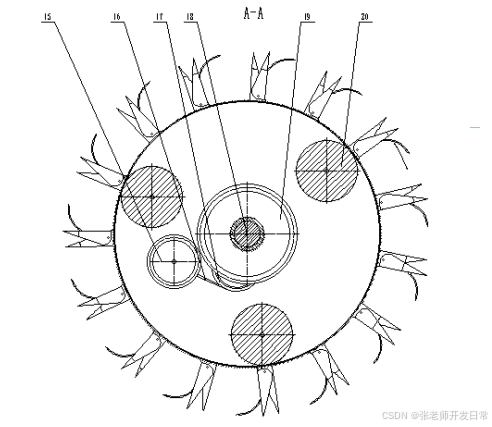

图3播种机后视图

播种机的结构设计

1 零件的设计
1.1 行走地轮的设计
根据机体工程学原理，播种机旋转部分的半径不应太大，高度应控制在520mm之内，所以地轮的外径取500mm，地轮的内径为496 mm，因为它必须具有一定的宽度来承受播种时所有的内力与外力。考虑播种机内部将有一个种子箱和一个肥料箱，应为种子箱和肥料箱保留一部分空间，所以总宽度为110mm。

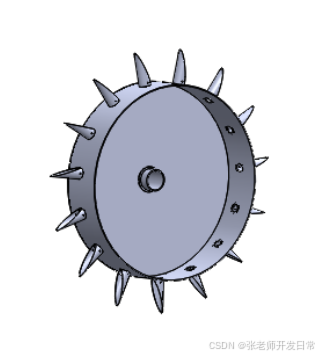

图1行走地轮正视图

图2行走地轮后视图

传动部分设计

1 齿轮传动设计
行走地轮与种箱之间的存在一组传动齿轮。其作用是使排种轮上的排种槽与地轮上的鸭嘴对应。
以排种轮上10个鸭嘴为例，排种轮上装有8个排种槽，要使每个槽中种子恰好落入鸭嘴中，那么当地轮转动时排种轮必须转动，所以所用齿轮组的传动比i=5：4。齿轮中心距a等于种箱中心与排种轮中心的距离为180mm。

           (3-9) (3-10)

由公式（1）、（2）可得Z1=100，Z2=80。
所以所选用模数为2，齿数为10和8的直尺圆柱齿轮[16]。

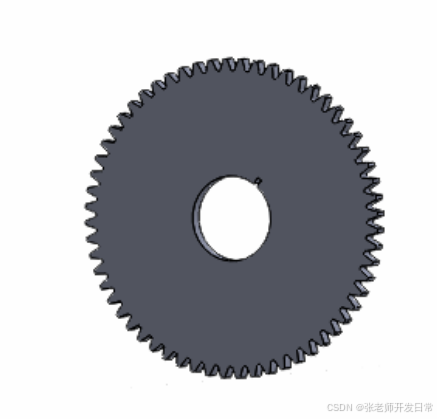

图齿轮1三维图

结 论

本次通过对播种机的排种轮设计，已经可以适用玉米、大豆等常用蔬菜的播种。行走地轮经过不断的改进已经可以适用各种地形，种箱与肥箱的容积在有限的空间内达到了最大化，在排种轮中添加了一些简单机械结构使其具有了推种的功能，排种轮部分的传动装置经过不断的改进达到了预期的精度，并且在与行走地轮配合工作时的误差基本为零。设计的斜坡式接种漏斗使种子不会丢失。结构设计非常合理，在使用时做到了低强度，高效率。最终实现了精确播种、可调间距、可播种多种蔬菜、省力、低成本。

参考文献

[1] John Iovine. Artificial pneumatic muscle[J]. Poptronics, 2000，1( 11)：49-65
[2] Graham-Rowe， Duncan. Power dressing[J]. New Scientist, 2002, 174( 5)：1-2
[3] 高云亮. 浅析我国播种机的现状和发展[M]. 农业机械，2004. 8：18-22
[4] 孙齐磊，赵洪林，张晓辉. 排种器的现状与发展[J]. 山东农机，2002, 1( 2)：5-10
[5] 刘光华. 现代材料化学[M]. 上海：上海科学技术出版社，2000：36-46
[6] 巩云鹏， 田万禄. 机械设计课程设计[M]. 沈阳：东北大学出版社，2000：33-3
[7] 张辽. 现代加工技术[M]. 北京：机械工业出版社，2002：25-35
[8] 齐国光. 机械制造学[M]. 北京：石油大学出版社，1996：35-37
[9] 农业部全国农作物种子质量监督检验测试中心. 农作物种子检验员考核学习读本[M]. 北京：中国工商出版社，2006：23-45
[10] 孙桓，陈作模. 机械原理[M].北京：高等教育出版社，2000：56-65
[11] 刘鸿文. 材料力学[M]. 北京：高等教育出版社，1991：10-15
[12] 汪恺. 机械设计标准应用手册/第二卷[M]. 北京：机械工业出版社，1997.8: 35-37
[13] 濮良贵, 纪名刚. 机械设计(第七版)[M]. 北京：高等教育出版社，2001：22-30
[14]《机械设计手册》联合编写组编. 机械设计手册[M]. 北京：化学工业出版社，1979：45-50
[15] 吕永智. 公差配合与技术测量[M]. 北京：机械工程出版社，2001：36-45
[16] 濮良贵， 纪名刚. 机械设计(第七版)[M]. 北京：高等教育出版社， 2000：40-45
[17] 郭奇亮. 机械零件课程设计[M]. 贵州：贵州人民出版社，1982.1：33-35
[18] Hisato Kobayashi，Hideo Nakamura，Takufumi Shimada. An Inspection Robot for Feeder Cables basic structure and control[J]. IECON，2002,1(2)：992-995
[19] 胡锦. 单片机技术实用教程[M]. 北京： 高等教育出版社，2003：125-127
