滚刀式铡草机结构设计

摘 要

我国是一个农业大国，每年能产生将近6亿多吨的秸秆资源，其中将近一半多的数量将作为畜牧业的主要饲料。在加工过程中，必须将秸秆进行处理才能进一步加工，因此出现了滚刀式铡草机。
滚刀式铡草机是依靠电机提供动力，通过链式输送器将秸秆传送到压草辊上，经过压草辊以及上下喂入辊两次挤压，之后通过定刀的作用，使秸秆不断被切割，最后将被切割好的秸秆通过抛送装置抛送到指定的位置。
本设计将滚刀式铡草机的设计理论以及设计方案，其中对滚刀式铡草机的设计包括轴的计算和校核、齿轮的计算和校核、定刀的设计和确定，带传动的计算。将运用机械辅助软件绘制三维模型，二维图纸，以便于将机械的外部轮廓表达出来。

关键字：滚刀；铡草机；喂入辊；秸秆；抛送装置

结构方案的确定

由链式上喂入辊、下喂入辊、输送器、压草辊等部分组成喂入机构；由三角皮带、皮带轮、齿轮、万向节、张紧轮等部分组成传动机构；由电动机、传动、齿轮等防护罩组成的防护装置；由动刀、定刀以及抛送叶片等部件组成了切割抛送机构；机架是由左右支架、方架等部件构成的。
需要被加工草料通过输送器被传送到压草辊上，被压草辊挤压后传动到喂入辊上，然后将这些被挤压过的草料送入上喂入辊和下喂入辊进行二次挤压，被挤压两次的草料被送到动刀处。然后通过定刀的作用，草料才能被不断地切割，被切碎的草料会被抛送装置跑送到指定的地方。

超负荷安全装置

草料喂入的不均匀是因为人工喂料所导致的，输送的草料不均匀可能导致滚筒堵塞，部件损坏，因此必须安装过载安全装置。目前，带有过载安装保护装置的滚刀式铡草机通常是大型滚刀式铡草机，以离合器和喂入辊反转装置型号提供，发生过载时，离合器手柄连续移动两次即可使停止运动、反转运动，可以将里面的堵塞物退出。但是我国为了简化机构，小型的铡草机一般就不设置安全保护装置，给用户带来的体验并不是特别的好，如果给小型铡草机安装超负荷保护装置，这种保护装置多为安全建保护，当负荷达到一定的值时，保护键就会断开，机器就会停止工作，如果要重新启动就要换新的保护键，这种方式费时费力，严重的影响了生产率。
为了解决上述缺点，在喂入辊主轴上安装安全牙嵌式离安全合器，通过牙嵌内置安全离合器的动力传送到下喂入辊，当进料过载啮合时，牙嵌离合器开始滑动，切断喂入辊的动力，对不同草料有着不同的调节方式，制造成本低，操作方便。超负荷安全作用的牙嵌式安全离合器如图1。

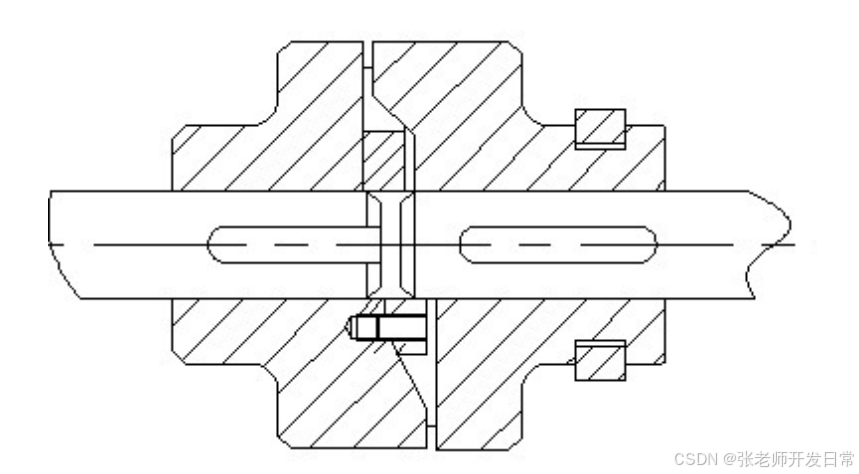

图1 牙嵌式安全离合器

出现压草辊和喂草辊被卡死不动的这种情况，我们能把草料有效的、及时的、毫不费力的退出来，所以要安装逆装置。切断动力后，只要扳动特殊的把手，就可以反转装置，使卡掉在里面的草料退胡来。以便于正常工作。

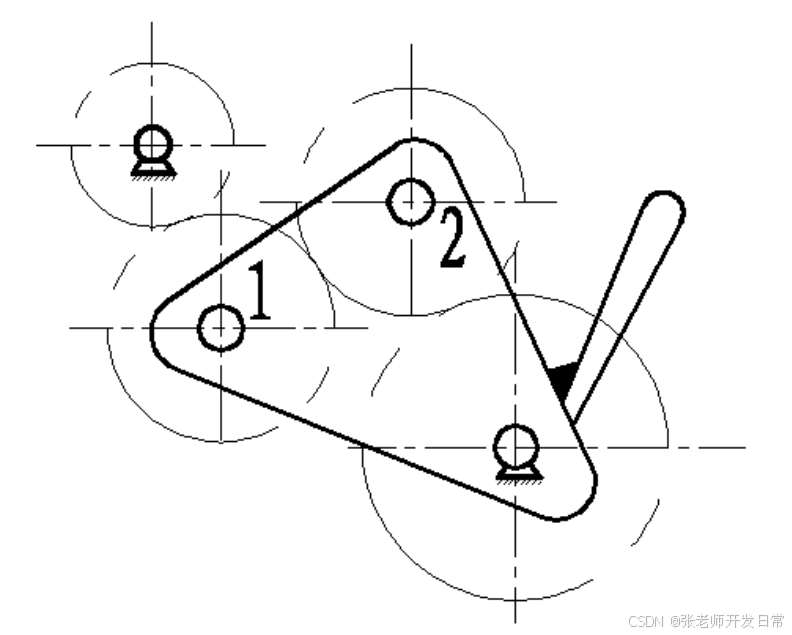

反转装置的工作流程是：把齿轮1、2和大齿轮看成一个固定的整体，当机器正常工作时，四个齿轮都在正常工作。但是如果发生卡死情况时，把扳手向下扳动。让小齿轮与齿轮2相啮合，带动大齿轮转动，然而齿轮1就开始空转不参加工作，从而使机器反转，可以将所加的物料退出来。其装置结构如图2。

图2 反向装置

带类型的选择

根据算出的功率以及转速的数据，参考V带的型号选择表[10]中选用A型。如图1：

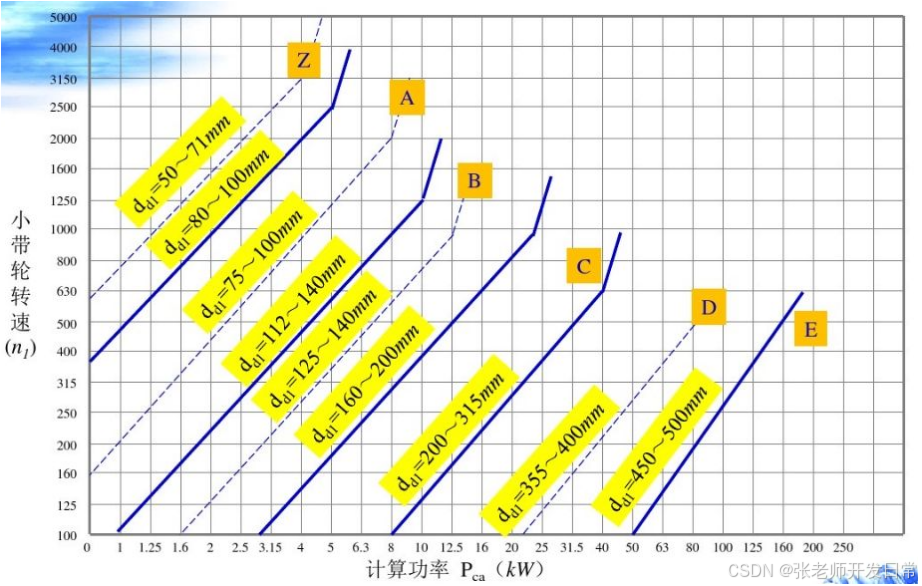

图1 V带型号选择图

主轴的结构设计

（1）在主轴上的中间安装动刀架和风扇叶片结合体，动刀架的两侧是滑动轴承，滑动轴承的一侧是电动机向主轴传递动力的大皮带轮，另一侧是主轴向切断机构传递动力的小齿轮。
（2）根据零件的大小和轴向定位要求，决定轴各段长度的直径和长度。 为了更好地满足皮带轮轴向的定位要求，dⅠ-Ⅱ=35mm，由于dd≦300mm，带轮采用腹板式，长度B=(z-1)e+2f=48mm，取l=45mm。
（3）选定滚动轴承。 轴承同时受到径向力和推力的作用，因此选择单列圆锥滚子轴承，参考工作要求，根据dⅠ-Ⅱ= 35mm，从轴承产品目录中选择0基本游隙组，标准精度级的单列圆锥滚子轴承30208的尺寸为d×d×t = 40 mm×80 mm×19.78 dⅡ-Ⅲ=dⅤ-Ⅵ=40mm；端盖全宽为20mm，轴承宽度为18，右端和皮带轮距离为42mm，lⅡ-Ⅲ=80mm。
（4)轴肩高度h>0.07d，dⅡ-Ⅲ=40mm，h=6mm，因此，dⅢ-Ⅳ=52mm。 滚轮右侧有轴肩，高度为6mm，因此轴环的直径为dⅣ-Ⅴ=64mm。 其长度lⅣ-Ⅴ=20mm。 轴Ⅴ-Ⅵ段尺寸与轴Ⅱ-Ⅲ段尺寸相同。 轴Ⅵ-Ⅶ段取dⅥ-Ⅶ=35mm，lⅥ-Ⅶ=40mm。具体结构图如图：

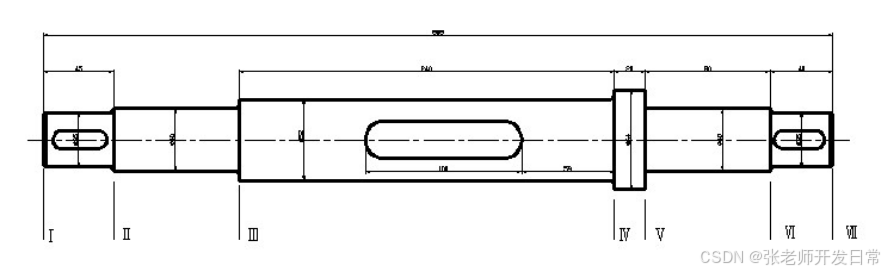

图1 轴的具体结构图

结 论

本次设计的滚刀式铡草机可以出色完成切割任务。该滚刀式铡草机是小型铡草机，适用于农村用户，能有效的推动了我国农村畜牧业的发展。
本文介绍了滚刀式铡草机的原理和结构，并对机器进行了优化设计，在零件的选取和尺寸要求方面上进行了严格计算。对主轴、齿轮、带传动、动刀的选取都进行了计算校核。从而完成滚刀式铡草机的结构设计使结构设计更合理。
本次设计符合实际生产要求，不仅仅有精度高，结构简单的特点，而且其经济性也非常好，本次的设计与市面上现有的滚刀式铡草机的动刀是有差别的，这次设计中得动刀是经过计算与筛选，才确定相应数据，制作出符合这款滚刀式铡草机的螺旋式动刀。但是这次设计也有一些不足之处，比如被抛送装置抛出的草料，不能被很好的收集。如果问题将被解决，那么将会节省下来许多的财力。
