滚刀式铡草机结构设计

摘 要

我国是一个农业大国，每年能产生将近6亿多吨的秸秆资源，其中将近一半多的数量将作为畜牧业的主要饲料。在加工过程中，必须将秸秆进行处理才能进一步加工，因此出现了滚刀式铡草机。
滚刀式铡草机是依靠电机提供动力，通过链式输送器将秸秆传送到压草辊上，经过压草辊以及上下喂入辊两次挤压，之后通过定刀的作用，使秸秆不断被切割，最后将被切割好的秸秆通过抛送装置抛送到指定的位置。
本设计将滚刀式铡草机的设计理论以及设计方案，其中对滚刀式铡草机的设计包括轴的计算和校核、齿轮的计算和校核、定刀的设计和确定，带传动的计算。将运用机械辅助软件绘制三维模型，二维图纸，以便于将机械的外部轮廓表达出来。

关键字：滚刀；铡草机；喂入辊；秸秆；抛送装置

1 滚刀式铡草机设计方案的确定

1.1 传动方案的确定

在开始对铡草机进行设计的时候，由于没有详细的参考数据，也不能自己对这些数据进行设定，只能对现在已存在的铡草机进行数据上的参考。如表2.1：

此次设计是借鉴了ZC-3型号的滚刀式铡草机的数据，并设计传动方案：初选择转速为1430r/min的电机，动刀数为3。电机将动力通过带传动传递到主轴上。在通过主轴上的齿轮减速后，将动力传递到下喂入辊。主轴的转速降为715r/min。上喂入辊与下喂入辊之间的摩擦带动是通过草层来完成的，并且为了在不一样的工作负荷下具有一定的压紧力，为了实现上喂入辊的浮动，所以把弹簧和滑块固定在上输入辊的左右两侧来帮助固定。下喂入辊通过一对齿轮和一个万向联轴器带动压草辊的转动，并且防止喂入辊卡死，在其两端加上了弹簧和滑块。为了确保不需要人工来进行进料，本设计采用了链板式输送器。

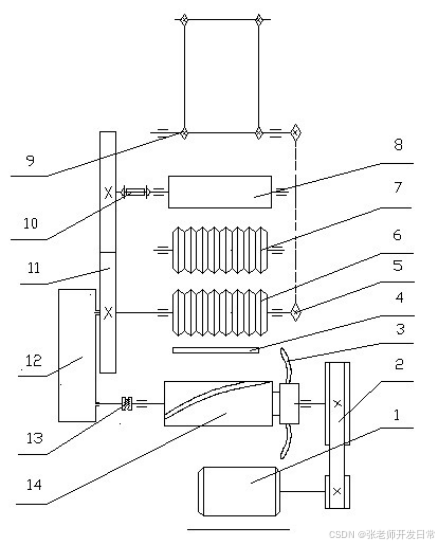

1 电机 2 带轮 3 风扇 4 定刀 5 链轮 6 下喂入辊 7 上喂入辊 8 压草辊
9 主链轮 10 万向联轴器 11 齿轮 12 换向装置 13 安全离合器 14 动刀
图2.1 滚刀式铡草机传动简图

2 结构方案的确定

由链式上喂入辊、下喂入辊、输送器、压草辊等部分组成喂入机构；由三角皮带、皮带轮、齿轮、万向节、张紧轮等部分组成传动机构；由电动机、传动、齿轮等防护罩组成的防护装置；由动刀、定刀以及抛送叶片等部件组成了切割抛送机构；机架是由左右支架、方架等部件构成的。
需要被加工草料通过输送器被传送到压草辊上，被压草辊挤压后传动到喂入辊上，然后将这些被挤压过的草料送入上喂入辊和下喂入辊进行二次挤压，被挤压两次的草料被送到动刀处。然后通过定刀的作用，草料才能被不断地切割，被切碎的草料会被抛送装置跑送到指定的地方。

3 带传动的设计

3.1 确定计算功率

得知工作情况系数
[10]，

（4-1）
式中：KA----工作情况系数
P----传递的额定功率

3.2 V带类型的选择

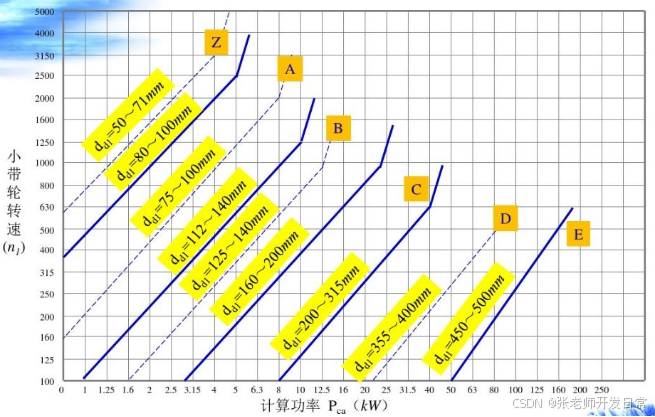

根据算出的功率Pd以及转速n1的数据，参考V带的型号选择表[10]中选用A型。如图4.1：

图4.1 V带型号选择图

3.3 齿轮的设计

铡草机的正常工作是由主轴到下喂入辊之间的三对齿轮来进行传动的。第一次减速是由小齿轮和齿轮1完成的。齿轮1、2相互啮合完成反向传动。齿轮2和大齿轮完成了下一次的减速。在整个工作过程中完成了两次的减速运动。出草的长度被定为l=24mm。根据公式可得出：

（4-11）
从而得到的下喂入辊的转速
。它的传动比为3.49。
分配其传动比
，另一个 周的转速是311r/m。直齿锥齿轮的轴交角为90°。
。

4 主轴的结构设计

（1）在主轴上的中间安装动刀架和风扇叶片结合体，动刀架的两侧是滑动轴承，滑动轴承的一侧是电动机向主轴传递动力的大皮带轮，另一侧是主轴向切断机构传递动力的小齿轮。
（2）根据零件的大小和轴向定位要求，决定轴各段长度的直径和长度。 为了更好地满足皮带轮轴向的定位要求，dⅠ-Ⅱ=35mm，由于dd≦300mm，带轮采用腹板式，长度B=(z-1)e+2f=48mm，取l=45mm。
（3）选定滚动轴承。 轴承同时受到径向力和推力的作用，因此选择单列圆锥滚子轴承，参考工作要求，根据dⅠ-Ⅱ= 35mm，从轴承产品目录中选择0基本游隙组，标准精度级的单列圆锥滚子轴承30208的尺寸为d×d×t = 40 mm×80 mm×19.78 dⅡ-Ⅲ=dⅤ-Ⅵ=40mm；端盖全宽为20mm，轴承宽度为18，右端和皮带轮距离为42mm，lⅡ-Ⅲ=80mm。
（4)轴肩高度h>0.07d，dⅡ-Ⅲ=40mm，h=6mm，因此，dⅢ-Ⅳ=52mm。 滚轮右侧有轴肩，高度为6mm，因此轴环的直径为dⅣ-Ⅴ=64mm。 其长度lⅣ-Ⅴ=20mm。 轴Ⅴ-Ⅵ段尺寸与轴Ⅱ-Ⅲ段尺寸相同。 轴Ⅵ-Ⅶ段取dⅥ-Ⅶ=35mm，lⅥ-Ⅶ=40mm。具体结构图如图4：

图4.2 轴的具体结构图

5 结 论

本次设计的滚刀式铡草机可以出色完成切割任务。该滚刀式铡草机是小型铡草机，适用于农村用户，能有效的推动了我国农村畜牧业的发展。
本文介绍了滚刀式铡草机的原理和结构，并对机器进行了优化设计，在零件的选取和尺寸要求方面上进行了严格计算。对主轴、齿轮、带传动、动刀的选取都进行了计算校核。从而完成滚刀式铡草机的结构设计使结构设计更合理。
本次设计符合实际生产要求，不仅仅有精度高，结构简单的特点，而且其经济性也非常好，本次的设计与市面上现有的滚刀式铡草机的动刀是有差别的，这次设计中得动刀是经过计算与筛选，才确定相应数据，制作出符合这款滚刀式铡草机的螺旋式动刀。但是这次设计也有一些不足之处，比如被抛送装置抛出的草料，不能被很好的收集。如果问题将被解决，那么将会节省下来许多的财力。
