基于 51 单片机的 8 音键电子琴仿真设计

一、设计需求与整体架构

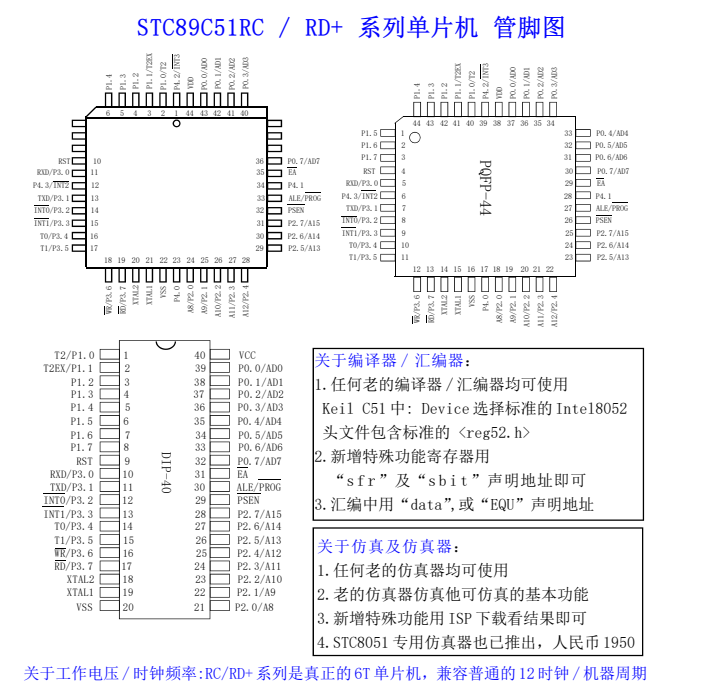

基于 51 单片机的 8 音键电子琴仿真设计，需实现 8 个不同音阶（如 C4、D4、E4、F4、G4、A4、B4、C5）的发声控制，具备按键触发发声、按键消抖及持续发声功能，同时通过仿真软件模拟硬件电路运行状态。设计需采用 STC89C52RC 单片机作为核心控制单元，搭配独立按键模块、蜂鸣器驱动模块及电源模块，实现无实物硬件的虚拟仿真验证。
整体架构分为四大模块：核心控制模块（51 单片机）负责接收按键信号并生成对应音阶的 PWM 信号；按键输入模块采用 8 个独立按键，实现不同音阶的触发输入；蜂鸣器驱动模块将单片机输出的 PWM 信号放大，驱动蜂鸣器发出对应音调；仿真交互模块通过 Proteus 软件搭建电路模型，实现按键操作与发声效果的实时仿真。各模块通过 I/O 口连接，单片机通过定时器生成精确频率的 PWM 信号，确保音阶音调准确。

二、核心硬件电路设计

核心硬件电路以 STC89C52RC 单片机为核心，首先设计电源电路，采用 5V 直流电源供电，通过 LM1117-5.0 稳压芯片稳定输出电压，同时并联 100μF 电解电容与 0.1μF 陶瓷电容滤除纹波，保障单片机稳定工作。按键输入电路采用 8 个独立按键，一端通过 10kΩ 上拉电阻接 5V 电源，另一端连接单片机 P1 口（P1.0-P1.7），按键按下时对应 I/O 口电平拉低，实现按键信号输入，同时通过软件消抖补充硬件消抖的不足。
蜂鸣器驱动电路采用 NPN 型三极管（S8050）作为开关元件，单片机 P2.0 口输出的 PWM 信号经 1kΩ 限流电阻连接至三极管基极，三极管集电极连接蜂鸣器一端，蜂鸣器另一端接 5V 电源，发射极接地。当单片机输出高电平时，三极管导通，蜂鸣器通电发声；输出低电平时，三极管截止，蜂鸣器停止发声。通过控制 PWM 信号的频率，改变蜂鸣器的振动频率，从而发出不同音阶的声音，8 个音阶对应频率分别为 261.6Hz（C4）、293.7Hz（D4）、329.6Hz（E4）、349.2Hz（F4）、392.0Hz（G4）、440.0Hz（A4）、493.9Hz（B4）、523.3Hz（C5）。

三、软件程序设计

软件程序采用 C 语言编写，基于 Keil C51 开发环境编译，主要包括主程序、按键扫描子程序、定时器中断服务子程序及音阶发声子程序。主程序初始化单片机 I/O 口、定时器及中断系统后，进入无限循环，不断调用按键扫描子程序检测按键状态，若检测到按键按下，触发对应音阶的发声子程序。
按键扫描子程序采用 “延时消抖法”，当检测到 P1 口某一 I/O 口电平拉低时，延时 10ms 后再次检测该 I/O 口电平，若仍为低电平，则确认按键有效，记录按键对应的音阶编号并触发发声。定时器中断服务子程序配置定时器 0 工作在模式 1（16 位定时模式），通过设置定时初值生成对应音阶频率的 PWM 信号，例如生成 261.6Hz 信号时，定时初值计算为 65536 - (11059200/12)/(2*261.6) ≈ 65536 - 1736 = 63800（十六进制为 0xF838），定时器每溢出一次，P2.0 口电平翻转一次，形成方波信号驱动蜂鸣器。音阶发声子程序根据按键编号调用对应的定时器初值，实现不同音阶的发声控制，同时支持按键长按持续发声，直至按键松开。

四、仿真实现与功能验证

仿真实现采用 Proteus 8 Professional 软件搭建电路模型，首先在软件中添加 STC89C52RC 单片机、独立按键、蜂鸣器、三极管、电阻、电容及电源等元件，按照硬件电路设计连接各元件引脚，确保 I/O 口连接准确（如按键接 P1.0-P1.7，蜂鸣器驱动接 P2.0）。随后将 Keil 编译生成的.hex 文件导入单片机中，完成仿真电路的初始化配置。
功能验证分为三步：一是按键触发验证，点击仿真电路中的 8 个独立按键，观察蜂鸣器是否发出对应音阶的声音，同时通过软件自带的示波器功能检测 P2.0 口输出的 PWM 信号频率，确认与目标音阶频率一致；二是消抖功能验证，快速多次点击按键，观察是否出现误触发或声音卡顿现象，确保消抖程序有效；三是持续发声验证，长按某一按键，确认蜂鸣器持续发出对应音阶，松开后立即停止，验证程序对按键状态的实时响应。仿真结果需满足 8 个音阶发声准确、无明显失真，按键响应灵敏且无误操作。

五、结语

基于 51 单片机的 8 音键电子琴仿真设计，通过软硬件结合的方式实现了基础电子琴功能，无需实物硬件即可完成设计验证，降低了开发成本与调试难度。设计中，硬件电路采用简洁的独立按键与三极管驱动结构，确保电路稳定性；软件程序通过定时器精确控制 PWM 频率，保障音阶准确性，同时加入消抖算法提升用户体验。仿真实现不仅验证了设计的可行性，也为后续实物开发提供了可靠的参考依据。
该设计的核心价值在于入门级单片机应用的典型性，涵盖了 I/O 口控制、定时器中断、PWM 信号生成等 51 单片机核心技术，适合电子信息类专业学生学习与实践。后续可进一步拓展功能，如增加显示屏显示当前音阶、加入存储功能记录演奏曲目、扩展更多音键实现完整八度音阶，或通过蓝牙模块连接手机实现远程控制，提升设计的实用性与趣味性，为单片机应用开发提供更多创新方向。

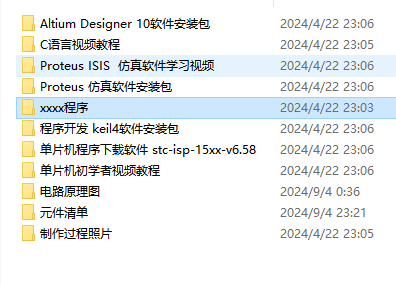

文章底部可以获取博主的联系方式，获取源码、查看详细的视频演示，或者了解其他版本的信息。
