任务概述

本项目旨在设计和仿真麦克尔逊干涉仪，涵盖以下主要任务：

学习麦克尔逊干涉仪光路及其在精密测量中的应用。
学习Matlab仿真编程的基本思想。
模拟定域干涉下的等倾干涉条纹。
模拟定域干涉下的等厚干涉条纹。
利用光学附件搭建麦克尔逊干涉仪光路，并将干涉图样利用CCD采集，与模拟图样进行对比分析。

要求

掌握光学理论基本原理。
掌握基本光学仪器和光学元件的使用。
掌握麦克尔逊光路原理。
掌握Matlab仿真软件。
熟练使用CCD采集干涉图样并用Matlab对比分析。

1. 麦克尔逊干涉仪光路及其在精密测量中的应用

1.1 麦克尔逊干涉仪简介

麦克尔逊干涉仪由阿尔伯特·A·麦克尔逊（Albert A. Michelson）在19世纪末发明，是一种常用的干涉仪，用于测量光程差、折射率变化、表面形状等。其基本结构包括：

光源：通常为单色光源，如激光。
分束镜（Beam Splitter）：将入射光分成两束，一束反射，一束透射。
反射镜（Mirrors）：分别反射分束后的两束光。
汇束镜（Recombiner）：将反射后的两束光重新组合，产生干涉图样。
检测器（CCD等）：捕捉干涉条纹。

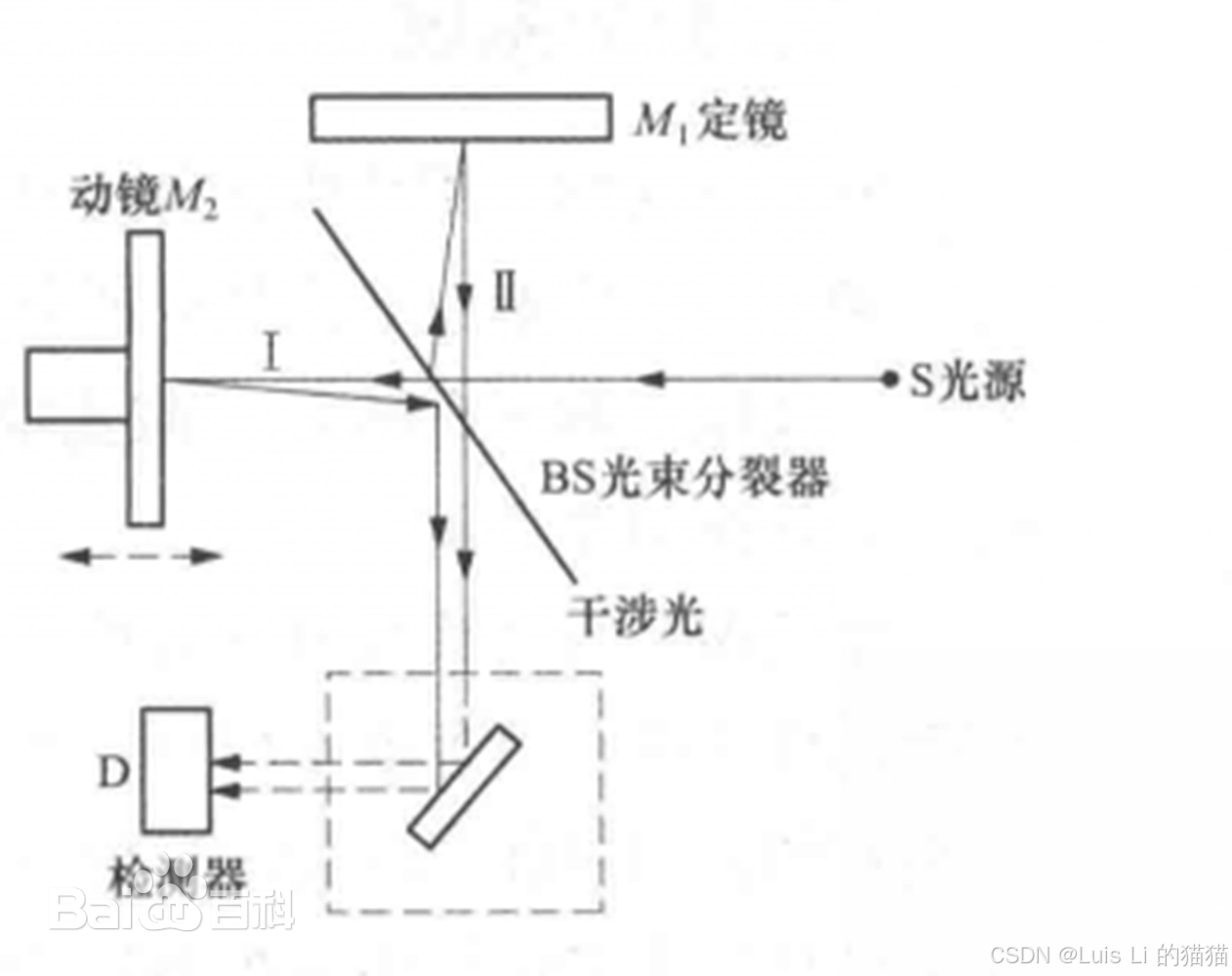

1.2 光路原理

光源发出的光被分束镜分为两束光，分别沿不同方向传播。
两束光在各自的路径上反射镜反射后返回分束镜。
在分束镜处，两束光重新组合，因光程差的存在而产生干涉条纹。
干涉条纹被检测器捕捉，用于分析光程差或其他测量参数。

1.3 应用

长度测量：高精度测量微小位移或长度变化。
折射率测量：测量材料的折射率变化。
表面形状检测：检测光学元件表面的平整度和曲率。
干涉仪校准：作为其他精密测量仪器的基准。

2. Matlab仿真编程基本思想

Matlab是一种广泛用于数值计算、可视化和编程的高性能语言。在干涉仪仿真中，Matlab可以用于模拟光的传播、干涉条纹的生成和分析。

2.1 基本步骤

定义参数：设置光源波长、光束路径、反射镜位置等参数。
光波建模：使用复数或振幅表示光波。
计算干涉：叠加两束光波，计算干涉结果。
生成图像：将干涉结果转化为图像形式，展示干涉条纹。
参数调整：提供可调参数，以观察不同条件下的干涉条纹变化。

2.2 Matlab函数和工具

meshgrid：生成二维网格。
imshow、imagesc：显示图像。
fft、ifft：快速傅里叶变换，用于频域分析。
用户界面工具（如uicontrol）用于创建可调参数界面。

3. 模拟定域干涉下的等倾干涉条纹

等倾干涉（Equal Inclination Interference）指的是两束光在相同倾斜角度下干涉，常用于测量角度偏差或表面形状。

3.1 理论基础

当两束具有相同倾斜角度的平行光相遇时，由于相位差的存在，会在干涉区域形成条纹。条纹的间距与倾斜角度和光源波长相关。

3.2 Matlab仿真步骤

参数设定：

波长（λ）
干涉区域的大小（图像分辨率）
倾斜角度（θ）

光程差（Δ）

% 参数设定
lambda = 632.8e-9; % 波长（米），例如红色He-Ne激光
L = 1e-3; % 干涉区域半长（米）
N = 1000; % 图像分辨率
theta = 5 * pi / 180; % 倾斜角度（弧度）
delta = 0; % 光程差（米）
I0 = 1; % 最大强度

% 生成网格
[X, Y] = meshgrid(linspace(-L, L, N), linspace(-L, L, N));

% 计算光程差
delta_x = L * tan(theta);
phase_diff = (2 * pi / lambda) * (delta_x * X / L);

% 计算干涉强度
I = I0 * (1 + cos(phase_diff));

% 显示干涉条纹
figure;
imagesc(linspace(-L, L, N)*1e3, linspace(-L, L, N)*1e3, I);
colormap(gray);
colorbar;
axis equal;
xlabel('X (mm)');
ylabel('Y (mm)');
title('等倾干涉条纹');

参数调整

用户可以调整以下参数以观察干涉条纹的变化：

波长（lambda）：改变条纹的间距。
倾斜角度（theta）：改变条纹的密度和方向。
干涉区域大小（L）：影响图像的显示范围。
图像分辨率（N）：影响条纹的细腻程度。

4. 模拟定域干涉下的等厚干涉条纹

等厚干涉（Equal Thickness Interference）通常用于测量材料的厚度或光程差的变化。通过控制光束在不同路径上的反射镜位置，实现等厚干涉。

4.1 理论基础

当两束光在相同厚度的路径上传播并重新组合时，光程差主要由材料的厚度和折射率决定。条纹的间距与光程差和波长相关。

4.2 Matlab仿真步骤

参数设定：
- 波长（λ）
- 干涉区域的大小（图像分辨率）
- 光程差（Δ）

反射镜的位置偏移（δ）

% 参数设定
lambda = 632.8e-9; % 波长（米），例如红色He-Ne激光
L = 1e-3; % 干涉区域半长（米）
N = 1000; % 图像分辨率
delta = 1e-6; % 光程差（米）
I0 = 1; % 最大强度

% 生成网格
[X, Y] = meshgrid(linspace(-L, L, N), linspace(-L, L, N));

% 计算相位差
phase_diff = (2 * pi / lambda) * delta;

% 计算干涉强度
I = I0 * (1 + cos(phase_diff)) * ones(size(X));

% 可选：添加微小扰动以显示条纹
% 例如，模拟轻微的表面不平整导致的光程差变化
delta_variation = 1e-7 * sin(2 * pi * X / (L/5));
I = I0 * (1 + cos(phase_diff + (2 * pi / lambda) * delta_variation));

% 显示干涉条纹
figure;
imagesc(linspace(-L, L, N)*1e3, linspace(-L, L, N)*1e3, I);
colormap(gray);
colorbar;
axis equal;
xlabel('X (mm)');
ylabel('Y (mm)');
title('等厚干涉条纹');

参数调整

用户可以调整以下参数以观察干涉条纹的变化：

波长（lambda）：改变条纹的间距。
光程差（delta）：改变条纹的亮暗对比度。
干涉区域大小（L）：影响图像的显示范围。
图像分辨率（N）：影响条纹的细腻程度。
扰动参数（如delta_variation的幅度和频率）：模拟实际条件下的条纹变化。

5. 搭建麦克尔逊干涉仪光路与干涉图样采集及分析

5.1 搭建光路

所需光学元件

单色光源：如He-Ne激光器。
分束镜：50:50分束比的玻璃分束镜。
反射镜：两个高反射率的平面镜。
汇束镜：与分束镜相同。
支架和台架：用于固定光学元件，确保光路稳定。
CCD相机：用于捕捉干涉条纹。
调节旋钮：用于微调反射镜位置。

光路搭建步骤

安装光源：将激光器固定在台架一端，确保光束水平发出。
安装分束镜：将分束镜固定在光源前方，使光束垂直入射。
安装反射镜：
- 将两个反射镜分别安装在分束镜的反射和透射路径上，确保两束光路长度相同或可调节。
汇束：反射后的两束光在分束镜处重新组合，形成干涉图样。
安装CCD相机：将CCD相机对准干涉区域，确保清晰捕捉到干涉条纹。
调节：微调反射镜的位置和角度，优化干涉条纹的清晰度和对比度。

5.2 CCD采集干涉图样

步骤

连接CCD相机：将CCD相机连接至计算机，确保驱动程序安装完毕。
设置曝光参数：根据光源强度和干涉条纹亮度，调整曝光时间和增益。

捕捉图像：使用相应的软件（如Matlab的Image Acquisition Toolbox）捕捉干涉图样，并保存为图像文件。

% 确保安装Image Acquisition Toolbox
% 连接并配置CCD相机

% 创建视频对象
vid = videoinput('winvideo', 1, 'RGB24_640x480'); % 根据具体相机调整
src = getselectedsource(vid);
vid.FramesPerTrigger = 1;
triggerconfig(vid, 'manual');

% 启动预览
preview(vid);

% 触发并获取一帧
trigger(vid);
img = getdata(vid, 1);

% 关闭预览和对象
closepreview(vid);
delete(vid);
clear vid;

% 转换为灰度图
gray_img = rgb2gray(img);

% 显示图像
figure;
imshow(gray_img);
title('采集到的干涉条纹');

5.3 模拟图样与实测图样对比分析

分析步骤

预处理图像：
- 对采集到的干涉图样进行灰度化、去噪等预处理。
- 对模拟图样进行相同处理。
特征提取：
- 提取条纹间距、方向、对比度等特征。
比较分析：
- 使用相关系数、均方误差（MSE）等指标量化模拟图样与实测图样的相似度。
- 分析差异原因，如光源稳定性、光路对准误差、环境干扰等。

% 读取实测图像
measured_img = imread('measured_fringe.png'); % 替换为实际文件名
measured_gray = rgb2gray(measured_img);

% 读取模拟图像
simulated_img = imread('simulated_fringe.png'); % 替换为实际文件名
simulated_gray = rgb2gray(simulated_img);

% 预处理
measured_processed = imresize(measured_gray, [N N]); % 确保尺寸一致
simulated_processed = imresize(simulated_gray, [N N]);

% 归一化
measured_norm = double(measured_processed) / 255;
simulated_norm = double(simulated_processed) / 255;

% 计算相关系数
corr_coeff = corr2(measured_norm, simulated_norm);
fprintf('相关系数: %.4f\n', corr_coeff);

% 计算均方误差
mse_val = immse(measured_norm, simulated_norm);
fprintf('均方误差: %.6f\n', mse_val);

% 显示对比
figure;
subplot(1,2,1);
imshow(measured_processed);
title('实测干涉条纹');

subplot(1,2,2);
imshow(simulated_processed);
title('模拟干涉条纹');
