串口WiFi模块简介、工作原理、工作方式等8大知识点

  WiFi模块又名串口WiFi模块,属于物联网传输层,功能是将串口或TTL电平转为符合WiFi无线网络通信标准的嵌入式模块,内置无线网络协议IEEE802.11b.g.n协议栈以及TCP/IP协议栈。串口WIFI模块,体积小,功耗低,采用UART接口。通过串口WIFI模块,传统的串口设备在不需要更改任何配置的情况下,即可通过Internet网络传输自己的数据。是实现无线智能家居、M2M等物联网应用的重要组成部分,属于重要的智能硬件组成部分。
  1.串口WIFI模块的工作原理

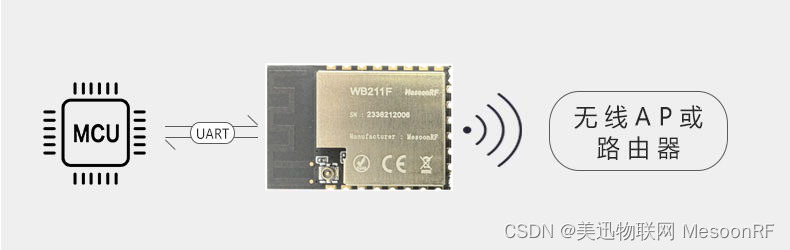

  网络发送—TCP数据=>模块=>串口数据—单片机接收,反向也是一样的,模块作为一个数据传输的通道。


  2.串口WIFI模块的工作模式有哪些?
  串口WiFi模块工作模式分别是STA和AP这两种,STA就是站点模式,客户端模式,也就是向我们电脑连接路由器一样,它相当于电脑的角色,AP就是热点也就是说它作为AP模式自身可以辐射出一个无线WIFI网络;
  3.串口WIFI模块的工作方式有几种?
  一、透传模式
  透传模式下,不管发送什么数据给模块,模块都不会进行处理(退出透传模式的相关指令除外),而是直接将数据进行封装并发送。
  二、命令模式
  命令模式下,指令模式一般是指AT指令操作模式,其格式一般为(AT+CM口)。
  4.透传模式和命令模式怎么切换?
  命令模式切换到透传模式通过AT+Z或者重新给WIFI模块上电,透传模式切换到命令模式,通过串口发送+++(有且只有三个+),WIFI模块返回+ok,说明WIFI模块已经进入命令模式;
  5.串口WIFI模块能进行远程控制吗
  串口WIFI模块肯定是可以进行远程控制的,但是必须建立在有服务器的基础上,因为WIFI模块的IP地址没有连接外网,并且它的IP地址是内网地址。(也就是说在外网服务器中找不到WIFI模块的IP,不能给它提供数据转发功能)
  6.网络通讯中的TCP协议和UDP协议有什么区别
  TCP协议是一个可靠协议,在通讯过程中必须建立三次握手,通讯过程中由客户端发起TCP连接,UDP协议,就是我们熟悉的广播协议,它是一个不可靠的通讯协议,一般运用在查找网络通讯某一个设备的IP。
  7.实现手机控制单片机需要哪些东西
  单片机,手机APP,WIFI模块,以及相关单片机外围电路和器件,单片机通过串口发送数据给串口WIFI模块,最后WIFI模块的无线数据转发送手机。
  8.串口WiFi模块的应用领域
  (1)串口透传、串口转WiFi
  (2)用在传统小家电实现联网控制
  (3)智能家居方向
  (4)智能遥控
  (5)楼宇自动化
  (6)无线传感器
  (7)智能医疗设备
  MesoonRF美迅物联网是工业物联网无线通信模块生产厂商,提供WiFi模块,低功耗蓝牙模块,Mesh组网模块,UWB模块,NFC模块等产品,并通过了BQB,FCC,CE,ROHS,REACH等认证。产品包括蓝牙串口透传模块,蓝牙双模,低功耗蓝牙4.2/5.0/5.1/5.2/5.3,hc05/06,BM77/78,蓝牙mesh组网等工业级、车规级物联网方案。

型号:HLK-WIFI-M03 产品特性 接口 双排(2 x 4)插针式接口 支持波特率范围:1200~115200bps 支持硬件 RTS/CTS 流控 单 3.3V 供电 无线 支持 IEEE802.11b/g 无线标准 支持频率范围:2.412~2.484 GHz 支持两种无线网络类型: 基础网(Infra)和自组网(Adhoc) 支持多种安全认证机制: WEP64/WEP128/ TKIP/CCMP(AES) WEP/WPA-PSK/WPA2-PSK 支持快速联网 支持无线漫游 其它 支持多种网络协议: TCP/UDP/ICMP/DHCP/DNS/HTTP 支持自动和命令两种工作模式 支持串口透明传输模式 支持 AT+控制指令集 支持多种参数配置方式: 串口/WEB 服务器/无线连接 应用领域 智能公交网络,如无线刷卡机 小额金融支付网络,如无线 POS 机 业设备联网,如无线传感器 物联网 全面支持串口透明数据传输模式,真 正实现串口的即插即用 全新的 AT+指令集,全部基于 ASCII 格式,简单易懂,使用更容易 更加完备的 TCP/IP 协议栈,支持 DHCP 协议动态 IP 地址分配和 DNS 域名解析功能 内置 WEB 服务器,实现使用 IE 浏览 器通过无线网络远程配置模块参数 更高的传输性能,最高可达11KB/S 的发送速率 嵌入式802.11b/g无线网络 支持点对点访问,支持客户端、串口到WLAN的模式 支持串口到无线信号的桥接 支持64/128位WEP、WPA和WPA2(AES),具有很高的保密性 UART、GPIO、U.FL(WLAN)接口 1.功能概述 硬件部分 项目 指标 模块 串口电平 TTL/UART 3.3v 连接器 插针(8PIN,兼容以前的4PIN连接),具有防插反设计 5 - VCC(IN),8 - GND(OUT) 7 - TX(IN),6 - RX(OUT) 4 - RST(IN),3 – READY(OUT) 2 - LED1(OUT),1 - LED2(OUT) 指示灯 连接状态,板上显示,同时输出信号到外部接口READY 无线传输状态,板上显示,同时输出信号到外部接口LED3 状态1,板上显示,同时输出信号到外部接口LED2 状态2,板上显示 状态3,板上显示 天线 外接天线 体积 55.2x25.4x11.5mm(较小) 功耗 温度范围 -20~70 degC 供电 +3.3V +/-10% 串口转接板 串口电平 RS232 串口接口类型 DB9(Female) 连接器 8针插座 引脚定义同模块连接器 指示灯 1- 电源 2- 串口TX 3- 串口RX 4- 模块连接状态,连接到READY引脚 5- 无线传输状态,连接到LED1引脚 6- 状态1,连接到LED2引脚 复位按键 连接到RST引脚 电源接口 2.0 其它 与模块实现方便、可靠连接, 软件部分 项目 指标 无线功能 协议标准 802.11b/bg 网络类型 Infra/adhoc/private 安全认证 OPEN/WEP64/WEP128/CCMP/TKIP/WPI OPEN/SHAREKEY/WPA/WPA2/WAI 节能 无 网络功能 传输层协议 TCP/IP/UDP/ARP/ICMP/DHCP 应用层协议 HTTP(Server,仅用于远程WEB配置功能) DNS(Client) 用户接口功能 串口波特率 1200bps~115200bps 串口传输模式 命令模式: 透明模式:时间/长度(可设置)触发,特殊字符(可设置)退出 控制协议 AT+命令集 配置参数 掉电保存(flash),支持自动备份与恢复 配置管理方式 配置管理程序(串口、远程无线配置、远程WEB登陆方式) 测试、维护 生产测试 支持Litepoint测试命令集/设置MAC地址/设置发送功率 支持UART接口 固件升级 通过配置管理程序 上位机软件 配置管理程序 用于模块的参数配置、联网、传输功能演示等 生产测试程序 用于生产阶段的出厂检测,包括物理层测试、功率校正、MAC地址烧写 虚拟串口客户端程序 与固件中的虚拟串口服务器程序一起用于实现无线串口功能 其它 用户手册 全部AT+指令集的使用方法Demo源码 2.功能定义 支持802.11b-only、802.11b/g mix 支持1~13信道 支持1M、2M、5.5M、6M、9M、11M、12M、18M、24M、36M、48M、54M传输速率 支持网络扫描 支持加入infra网络 支持创建/加入adhoc网络 支持OPEN/WEP64/WEP128/CCMP/TKIP/WPI加密模式 支持OPEN/WEP/WPA/WPA2/WAI认证方式 支持仅使用ssid联网 支持绑定BSSID联网 支持用户通过AT+指令主动控制联网 支持使用配置参数自动联网 支持TCP/IP协议 IP协议 支持网段穿越(通过设置网关和子网掩码) 不支持分段的接收与发送 ARP协议 支持接收arp请求,并回复响应 支持发送arp请求,并接收响应 ICMP协议 支持接收ping请求,并回复响应 支持发送ping请求,并接收响应 不支持长度于1460的ping请求 TCP协议 UDP协议 DHCP协议 支持HTTP协议 内置一个http服务器,用于实现远程WEB管理功能。 DNS协议 支持客户端。 1. MAC+RF架构,无需额外的MCU. 2.硬件802.11协议,内嵌TCP/IP协议 3.支持多种网络协议:TCP/UDP/ICMP/DHCP/DNS/HTTP 4.支持自动和工作命令模式,支持DHCP 5.支持串口透明传输,内置WEB服务器 6.支持WEP64/WEP128/WPA-PSK/WPA2-PSK 7.提供配置软件配置和IE浏览器配置参数 8.支持基础网(Infra)和自组网(Adhoc) 9.支持AT+编辑命令控制,并提供MCU控制的C源代码
