双光纤或单光纤 CWDM 多路复用器满足更高容量需求？

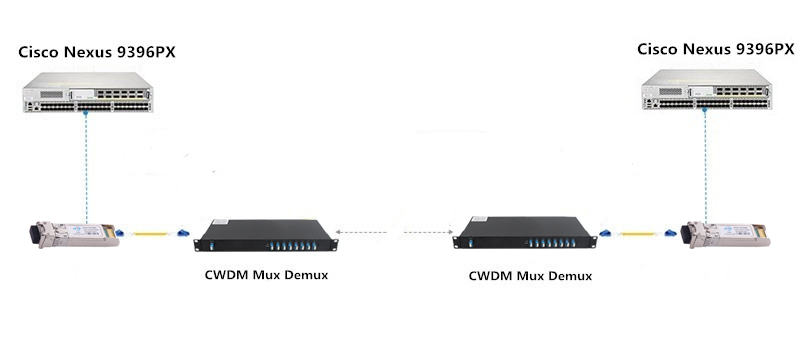

如果您的网络容量无法满足您的要求，您会怎么做？您会投入更多光纤还是更新系统？事实上，这两种方法并不是很值得***。为什么？由于您的光纤布线基础设施在添加光纤方面受到限制，并且升级系统需要高***，因此这两种方法不可行或过于昂贵。在这种情况下，强烈建议使用一对CWDM多路复用器来构建具有更高容量的CWDM系统。CWDM 多路复用器被视为 CWDM 系统的关键组件，如下所示。它可以简单地分为两种类型，双光纤和单光纤CWDM多路复用器。为了满足您系统更高容量的需求，本文将主要介绍双纤和单纤CWDM多路复用的基本知识，并指导您找到适合构建CWDM系统的光纤多路复用器。




双光纤 CWDM 多路复用器解复用器

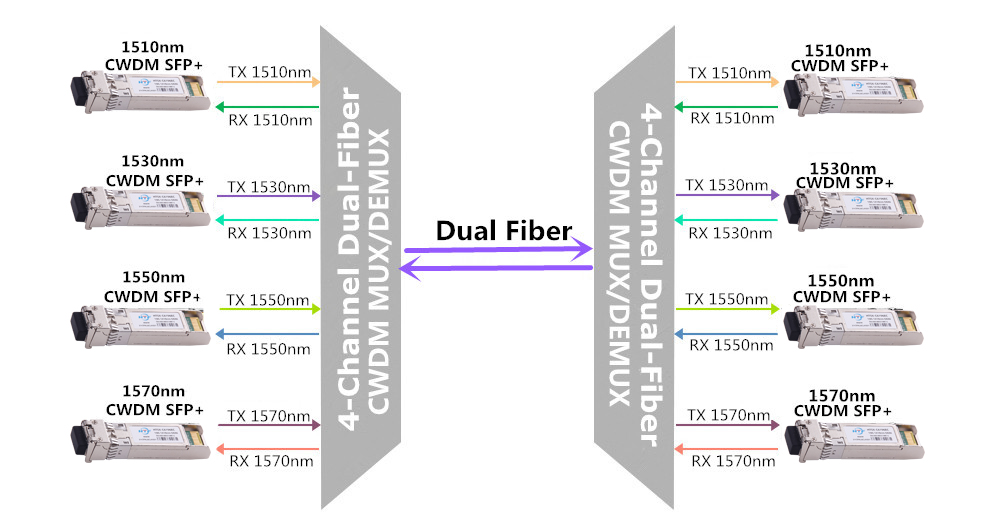

双光纤CWDM多路复用器是一种无源设备，用于复用和解复用波长以扩展网络容量，这些波长必须成对工作才能通过双光纤进行双向传输。它支持多达 18 个通道，用于发送和接收 18 种信号，波长从 1270 nm 到 1610 nm。插入光纤多路复用器端口的CWDM收发器应与多路复用器端口的波长相同，以完成信号传输。例如，下面显示的两个可靠的 4 通道 CWDM 多路复用器使用四个波长，1510 nm、1530 nm、1550 nm 和 1570 nm，它们相应的 CWDM 收发器也具有相同的波长。



当上述连接工作正常时，左侧 4 通道双光纤 CWDM 多路复用器 1510 nm、1530 nm、1550 nm 和 1570 nm 通过光纤传输 4 种信号，而右侧 4 通道双光纤 CWDM 多路复用器具有 1510 nm、1530 nm、1550 nm 和 1570 nm 用于接收信号。另一方面，从右到左的传输使用相同的波长通过第二根光纤携带另外4个信号，最终实现双向信号传输。


单光纤 CWDM 多路复用解复用器

单光纤CWDM多路复用器也应成对使用。一个多路复用多个信号，通过单根光纤一起传输，而另一个在光纤另一侧解复用积分信号。考虑到单纤CWDM多路复用器通过同一根光纤发送和接收积分信号，单纤CWDM多路复用器上同一端口的RX和TX的波长应不同。因此，如果将4通道单纤CWDM多路复用器用于CWDM系统，则需要8个波长，是双纤双光纤的两倍。

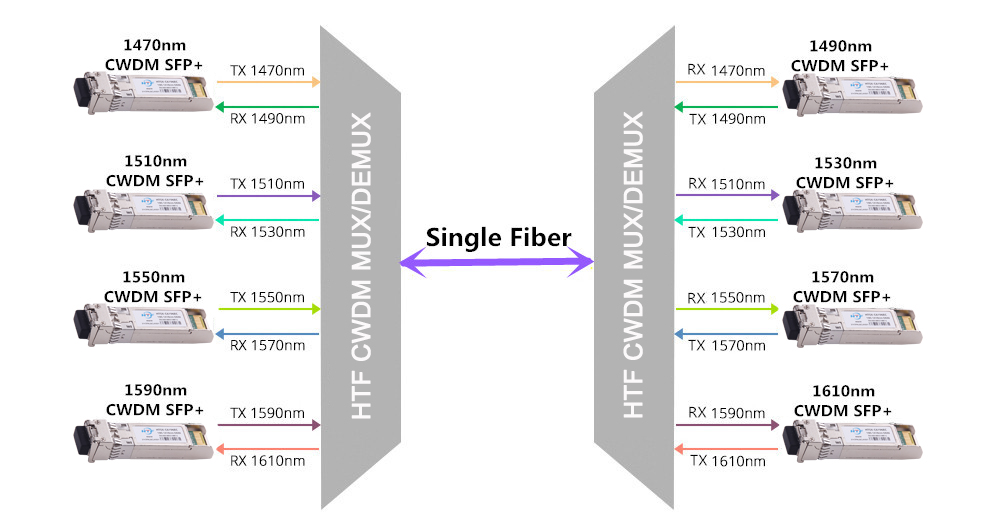

与双纤相比，单纤CWDM多路复用解复用器的工作原理更为复杂。如上图所示，从左到右的传输使用1470 nm，1510 nm，1550 nm和1590 nm对信号进行复用，通过单根光纤传输，并使用相同的四个波长对信号进行解复用，而相反的传输在同一根光纤上传输1490 nm，1530 nm，1570 nm和1610 nm的信号。至于收发器的波长，它应使用与CWDM多路复用器上端口的TX相同的波长。例如，当单光纤CWDM多路复用器的端口具有1470 nm的TX和1490 nm的RX时，则应插入1470nm CWDM收发器。


双光纤与单光纤 CWDM 多路复用解复用器

我们总是根据其性能和来考虑一件物品是否值得购买。鉴于性能，单纤CWDM多路复用器只能通过一根光纤传输信号，支持快速传输并节省光纤资源，而双光纤则需要两根光纤进行传输，可靠性更高。此外，使用单光纤CWDM多路复用器可以更容易安装。考虑到单纤CWDM多路复用器比双纤贵得多。而且单工光缆的也高于双工光缆。因此，构建单光纤CWDM系统的总***必须高得多。就像同一枚硬币的两面一样，双纤和单纤CWDM多路复用器都有自己的优点和缺点。您应该选择哪一个取决于您的系统需求和构建 CWDM 系统的预算。
