光模块基本原理

光收发一体模块（Optical Transceiver)

光收发一体模块是光通信的核心器件

主要功能：

完成对光信号的光-电/电-光转换

由两部分组成 ：

接收部分：  实现光-电变换

发射部分：实现电-光变换

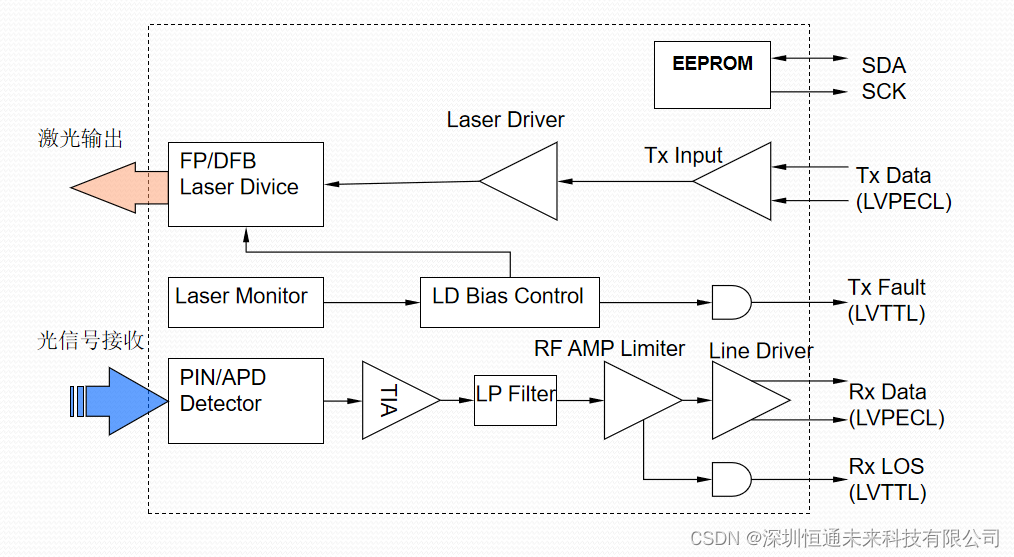

光模块内部结构：

光模块基本原理：

发射部分：

输入一定码率的电信号经内部的驱动芯片处理后驱动半导体激光器(LD)或发光二极管(LED)发射出相应速率的调制光信号，其内部带有光功率自动控制电路(APC)，使输出的光信号功率保持稳定。

接收部分：

一定码率的光信号输入模块后由光探测二极管转换为电信号，经前置放大器后输出相应码率的电信号，输出的信号一般为PECL电平。同时在输入光功率小于一定值后会输出一个告警信号。
