按照组成结构划分

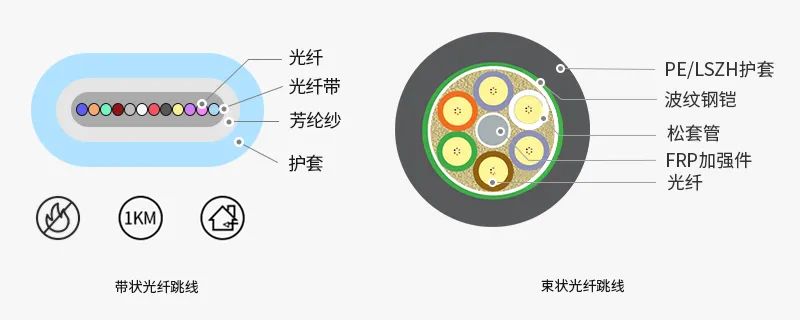

光纤跳线根据组成结构的不同可分为带状光纤跳线和束状光纤跳线。带状光纤跳线使用的是由光纤带组成的带状光缆，大多呈扁平形状，因具有较高的光纤密度，它可以容纳更多的纤芯，因此大大节省布线成本和空间，而束状光纤跳线使用的是束状光缆，其通常由0.9mm的松套管或松套纤组成，大多呈圆形，主要用于室内综合布线。

按照应用环境划分

按照应用环境的不同，光纤跳线分为常规光纤跳线和加固型光纤跳线。常规光纤跳线的特点是比较轻便、成本较低，可以满足绝大多数室内传输设备的使用及数据中心高密度布线需求，因此常规光纤跳线在日常生活中应用也较为普遍。加固型光纤跳线一般应用在地下通道、基站建设等恶劣室外环境中，因此通常需要具备防虫鼠啃咬、防水及耐高温等能力，以免遭到损坏，影响正常通讯。为了应对恶劣环境，人们根据使用场景设计研发出了不同类型的加固型光纤跳线，例如铠装光纤跳线、IP67防水光纤跳线以及FTTA拉远跳线等。

按照光纤芯数划分

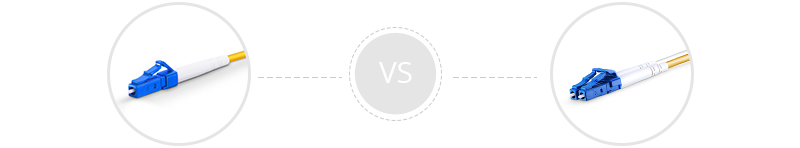

根据光纤芯数可将光纤跳线分为单工（单芯）光纤跳线和双工（双芯）光纤跳线。如图2所示，单工光纤跳线通常由一根光纤和一个连接器组成，意味着信号只能向一个方向发送，如信号可以通过一根单工光纤跳线从A传送到B，但不能再由B反向传送到A。双工光纤跳线则由两根光纤和两个连接器组成，它能实现信号反向传送，如信号既能从A传送到B，也能由B反向传送到A。

按照光传输模式划分

根据光传输模式的不同，光纤跳线分为单模光纤跳线和多模光纤跳线。单模光纤跳线只能传一种模式的光，模间色散小，适用于远程通信，而多模光纤跳线可以一次传输多模模式的光，模间色散大，且随着传输距离的增长，模间色散加剧，因此比较适用于短距离传输。

按照抛光类型划分

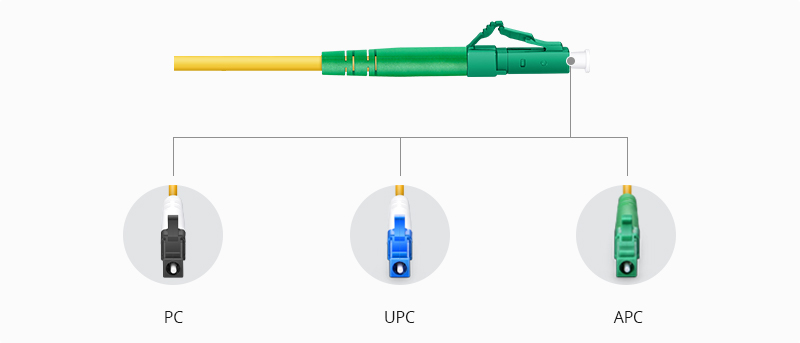

根据光纤连接器抛光类型的不同，光纤跳线分为PC、UPC、APC三种类型。PC光纤跳线采用微球面研磨抛光的连接器，颜色为黑色；APC光纤跳线采用8°斜面研磨抛光的连接器，颜色为绿色；UPC光纤跳线在PC光纤跳线的基础上优化了端面抛光和表面光洁度，颜色为蓝色。三种抛光方式的光纤跳线在结构和性能上存在差异性，主要体现在插入损耗和回波损耗上。其中，APC是目前较为热门的抛光类型。

按照生产加工工艺划分

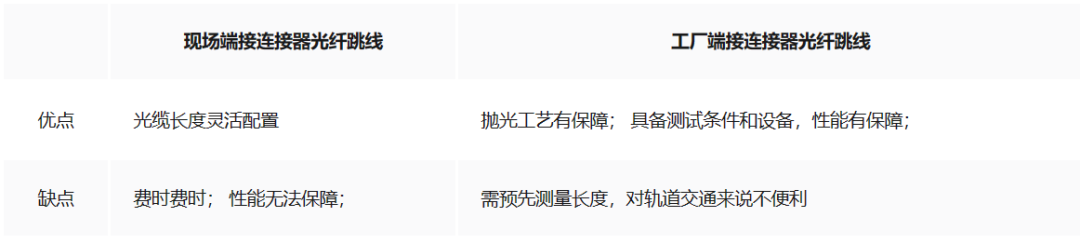

根据生产加工工艺的不同（即是否端接光纤连接器），光纤跳线可分为现场端接连接器光纤跳线和工厂端接连接器光纤跳线。现场端接连接器光纤跳线是指在网络搭建现场端接光纤连接器，端接过程包含剥掉缓冲层，清洁，抛光，接合，测试等，这不仅需要大量的端接工具，还需要网络管理员具备熟练地端接技术。工厂端接连接器光纤跳线（即预端接光纤跳线）是指工厂在生产加工时已将光纤连接器和光纤进行端接，选择该种光纤跳线之前，需要提前了解两端设备的接口类型以及测量链路长度，因其安装便捷、快速（即插即用），且对使用者要求低，备受用户欢迎。
