Linux系统入门第四章 --磁盘管理和LVM

一、磁盘结构及分区表示

1、磁盘基础

1.1、硬盘的结构

物理结构

盘片	硬盘有多个盘片，每盘片2面
磁头	每面一个磁头

数据结构

扇区	磁盘上的每个磁道被等分为若干个弧段，这些弧段便是硬盘的扇区（Sector）。硬盘的第一个扇区，叫做引导扇区
磁道	当磁盘旋转时，磁头若保持在一个位置上，则每个磁头都会在磁盘表面划出一个圆形轨迹，这些圆形轨迹就叫做磁道（Track）
柱面	在有多个盘片构成的盘组中，由不同盘片的面，但处于同一半径圆的多个磁道组成的一个圆柱面（Cylinder）

1.2、存储容量

硬盘存储容量=磁头数×磁道（柱面）数×每道扇区数×每扇区字节数。
可以用柱面/磁头/扇区来唯一定位磁盘上每一个区域，用'fdisk -l'查看分区信息。

1.3、硬盘的接口

ATA	全称 Advanced Technology Attachment，已逐渐被 SATA 所取代
SATA	全称 Serial ATA，抗干扰性强，支持热插拔等功能
SCSI	全称是 Small Computer System Interface（小型机系统接口），广为工作站级个人电脑以及服务器所使用
SAS	（Serial Attached SCSI）是新一代的 SCSI 技术，传输速度可达到 6Gb/s
NVME	极致低延迟、‌超高吞吐量、‌高并发处理能力、PCIe原生优化、高效能硬件适配、智能管理增强

二、管理磁盘分区

管理磁盘及分区：fdisk：磁盘及分区管理工具，系统自带

规划硬盘中的分区

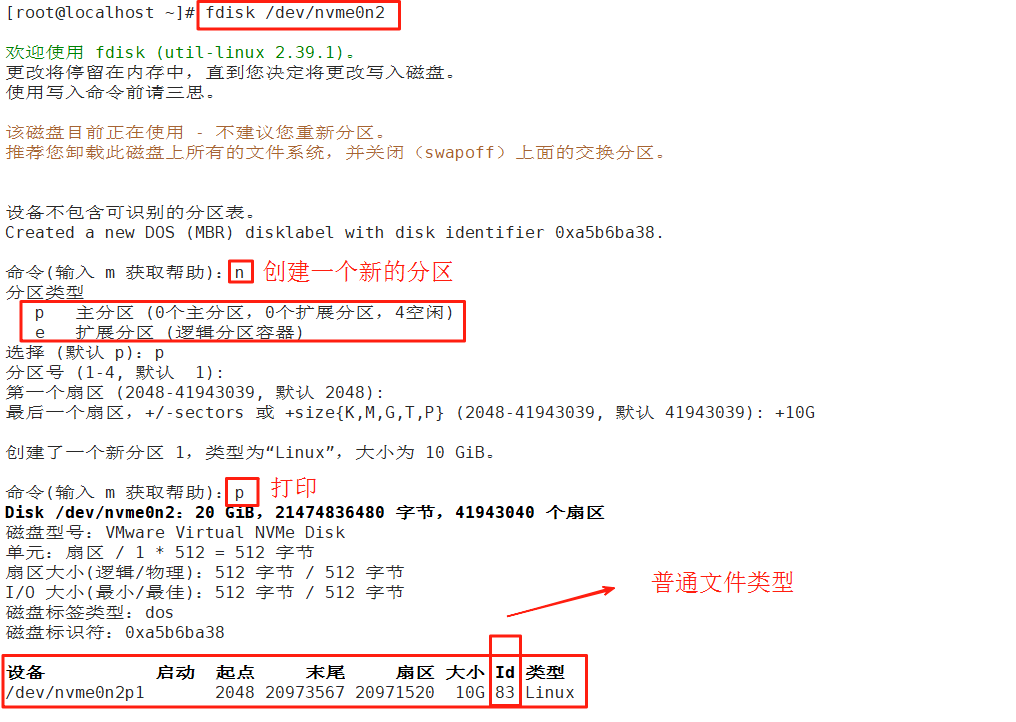

fdisk /dev/nvme0n2 进入交互式页面

m	查看各种指令的帮助信息
p	列出硬盘中的分区情况

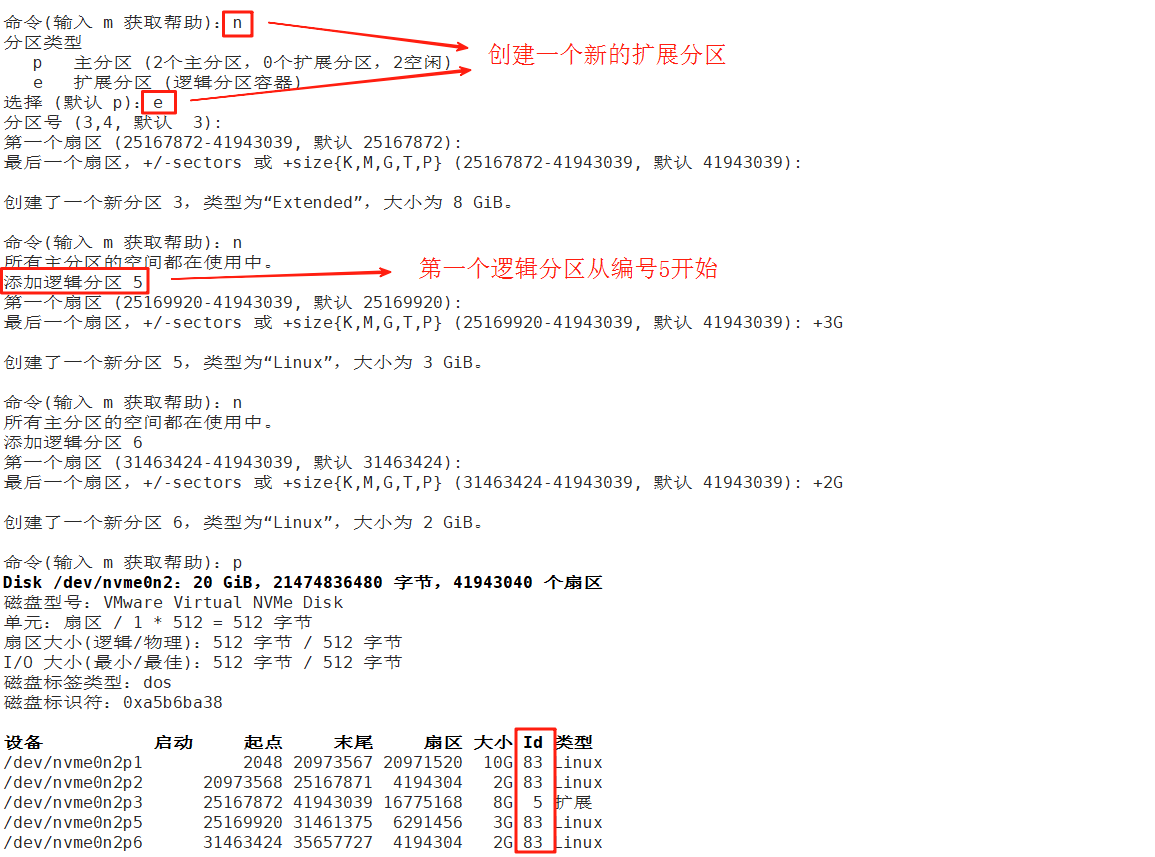

n	新建分区	e	新建扩展分区
		p	新建主分区

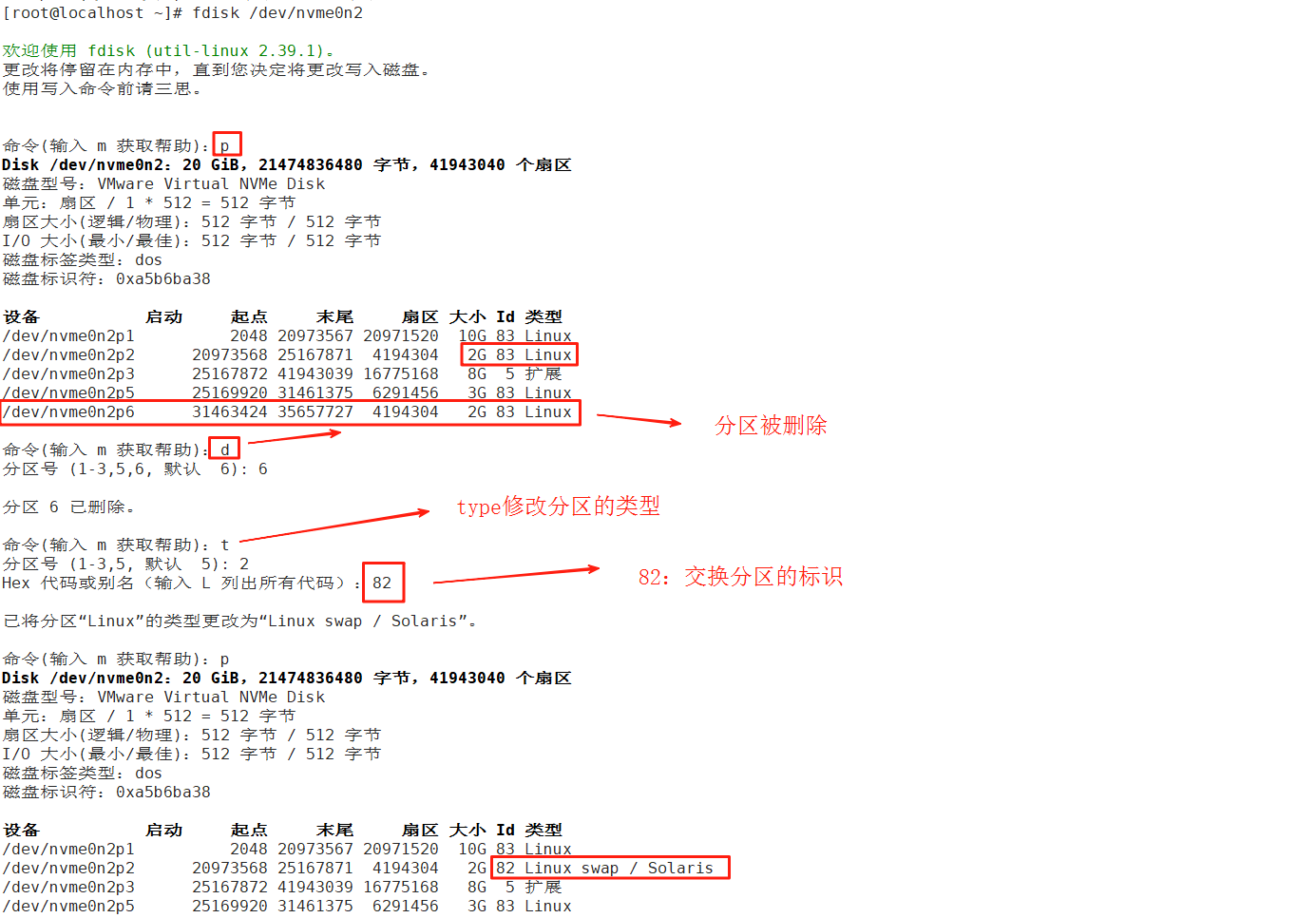

d	删除分区
t	变更分区的类型
w	保存分区
q	退出fdisk分区工具

重启生效

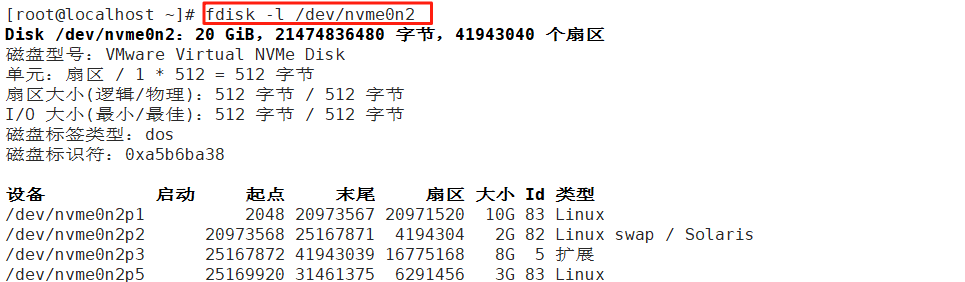

#列出指定硬盘设备及分区情况
fdisk -l /dev/nvme0n2

三、管理文件系统

在Linux操作系统中，使用fdisk工具在硬盘中建立分区以后，还需要对分区进行格式化并挂载到系统中的指定目录，然后才能用于存储文件、目录等数据。

1、mkfs命令的使用

实际上mkfs命令是一个前端工具，可以自动加载不同的程序来创建各种类型的文件系统，而后端包括多个与mkfs命令相关的工具程序，这些程序位于/sbin/目录中，如支持EXT4文件系统的mkfs.ext4程序等。

例子：

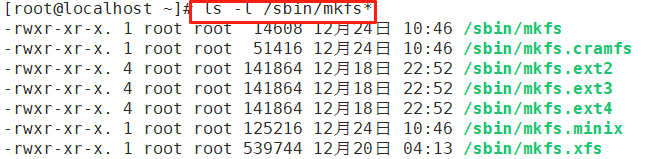

#查看当前操作系统中与mkfs命令相关的工具程序
ls -l /sbin/mkfs*

格式：

mkfs  -t  文件类型  分区设备

mkfs.文件类型       分区设备

2、创建文件系统

创建文件系统即格式化分区的过程，在Linux操作系统中使用mkfs (Make Filesystem，创建文件系统)命令工具可以将分区格式化成XFS、EXT4、FAT等不同类型的文件系统，而Swap交换分区是使用mkswap命令来进行格式化的。

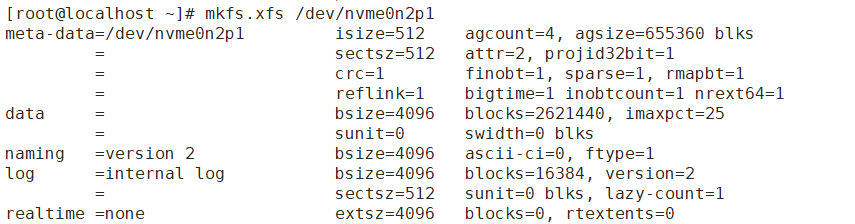

2.1、创建XFS文件系统

例子：

#创建xfs文件系统
mkfs.xfs /dev/nvme0n2p1
mkfs -t xfs /dev/nvme0n2p1

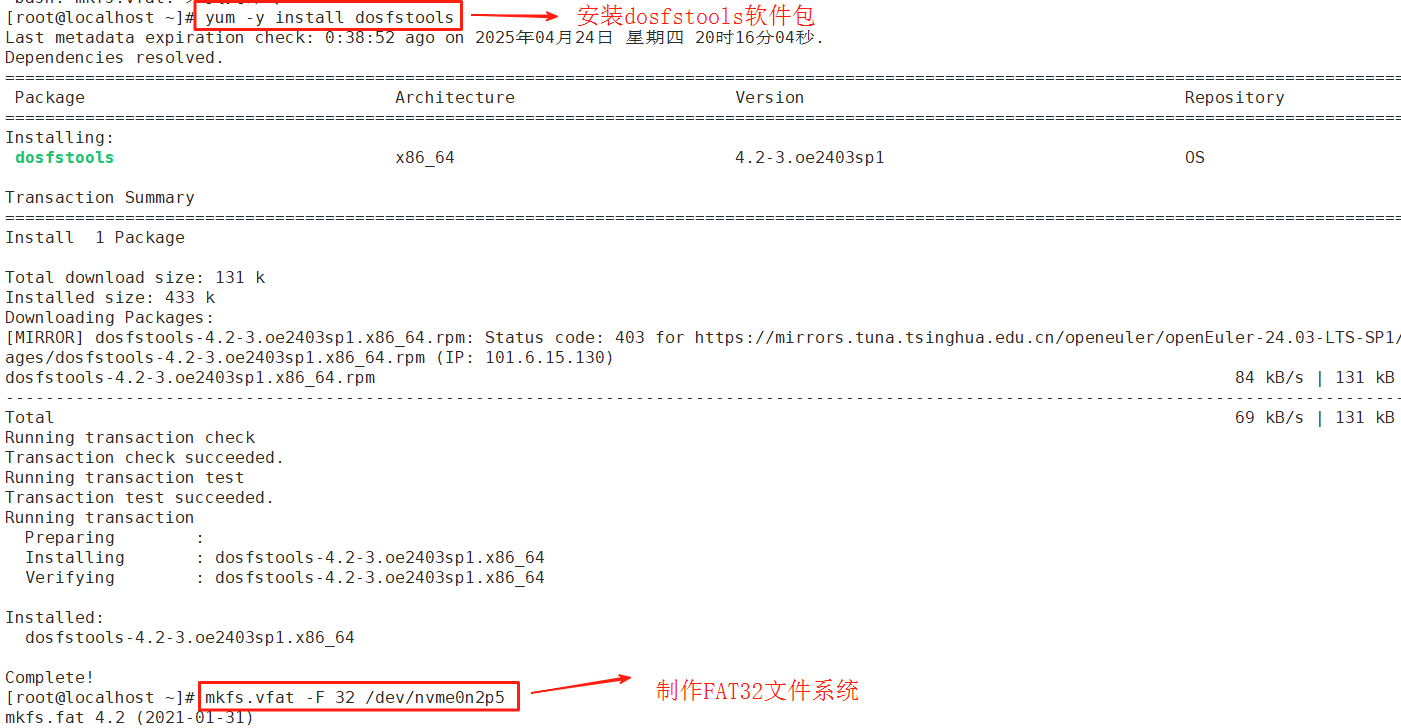

2.2、创建FAT32文件系统

一般来说，不建议在Linux操作系统中创建或使用Windows操作系统中的文件系统类型，包括FAT16、FAT32等，但一些特殊情况，如Windows操作系统不可用、U盘系统被病毒破坏等情况除外。

若要在Linux操作系统中创建FAT32文件系统，可结合“-t vfat”选项指定类型，并添加“-F 32”选项指定FAT的版本。例如，执行以下操作将把分区/dev/nvme0n2p5格式化为FAT32文件系统。

例子：

#安装dosfstools工具
yum -y install dosfstools
#格式化文件系统
mkfs.vfat -F /dev/nvme0n2p5

3、mkswap 命令的使用

在Linux操作系统中，Swap分区的作用类似于Windows操作系统中的“虚拟内存”，可以在一定程度上缓解物理内存不足的情况。当Linux主机运行的服务较多，需要更多的交换空间支撑应用时，可以为其增加新的交换分区。使用mkswap命令工具可以在指定的分区上创建交换文件系统，目标分区应先通过fdisk工具将ID号设为82。

例子：

#格式化分区的文件系统为交换分区
makeswap /dev/nvme0n2p2

4、挂载、卸载文件系统

4.1、挂载文件系统

在Linux操作系统中，对各种存储设备中的资源访问（如读取、保存文件等）都是通过目录结构进行的。虽然操作系统核心能够通过“设备文件”的方式操纵各种设备，但是对于用户来说，还需要增加一个“挂载”的过程，才能像正常访问目录一样访问存储设备中的资源。当然，在安装Linux操作系统的过程中，建立的分区通常会由操作系统自动完成挂载，如“/”分区、“/boot”分区等。然而对于后来增加的硬盘分区、光盘等设备，需要管理员手动进行挂载，实际上用户访问的是经过格式化后建立的文件系统。挂载一个文件系统时，必须为其指定一个目录作为挂载点（或称为挂载点)，用户通过这个目录访问设备中的文件、目录数据。

格式：

mount 【-t 文件系统类型】 存储设备  挂载点

#创建挂载点
mkdir /media/cdrom
#挂在系统光盘
mount /dev/cdrom /media/cdrom

4.2、自动挂载



系统中的/etc/fstab文件可以视为mount命令的配置文件，其中存储了文件系统的静态挂载数据。Linux操作系统在每次开机时，会自动读取这个文件的内容，自动挂载所指定的文件系统。默认的fstab文件中包括了根分区、/boot分区、交换分区挂载配置。执行如下命令可以查看当前系统内自动挂载的设备或分区。

/etc/fstab中各个字段的作用

第1字段	设备名或设备卷标名
第2字段	文件系统的挂载点目录的位置
第3字段	文件系统类型，如XFS、Swap等
第4字段	挂载参数，即mount命令“-o”选项后可使用的参数。例如，defaults、rw、ro、noexec分别表示默认参数、可写、只读、禁用执行程序
第5字段	表示文件系统是否需要dump备份(dump是一个备份工具)。一般设为1时表示需要，设为0时将被dump忽略
第6字段	该数字决定在系统启动时进行磁盘检查的顺序。0表示不进行检查，1表示优先检查，2表示其次检查。根分区应设为1，其他分区设为2。通过在/etc/fstab文件中添加相应的挂载配置，可以实现开机后自动挂载指定的分区

4.3、卸载文件系统

需要卸载文件系统时使用的命令为umount,使用挂载点目录或对应设备的文件名作为卸载参数。 Linux 操作系统中，由于同一个设备可以被挂载到多个目录下，所以一般建议通过挂载点的目录位置来进行卸载。

例子：

#通过挂载点目录卸载挂载
umount /media/cdrom

#通过设备文件卸载光盘
umount /dev/cdrom

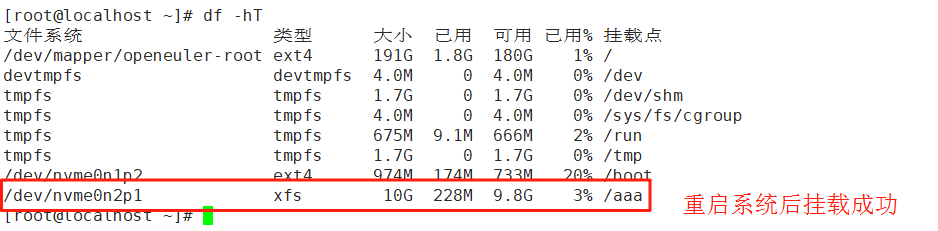

4.4、查看磁盘使用情况

不带选项及参数的mount命令可以显示分区的挂载情况，若要了解系统中已挂载各文件系统的磁盘使用情况（如剩余磁盘空间比例等），可以使用df命令。df命令使用文件或者设备作为命令参数，较常用的选项为“-h”和“-T”。其中，“-h”选项可以显示更易读的容量单位，而“-T”选项用于显示对应文件系统的类型。例如，执行“df-hT”命令可以查看当前系统中挂载的各文件系统的磁盘使用情况

#查看磁盘使用情况
df -hT

四、LVM逻辑卷管理

LVM 是Linux操作系统中对磁盘分区进行管理的一种逻辑机制，它是建立在硬盘和分区之上、文件系统之下的一个逻辑层。以下是提取的图片中的文字信息：

LVM能够在建立文件系统时屏蔽下层的磁盘分区布局，因此能够在保持现有数据不变的情况下动态调整磁盘容量，从而增强磁盘管理的灵活性。

在安装CentOS系统的过程中选择自动分区时，就会默认采用LVM分区方案，不需要再进行手动配置。如果有特殊需要，也可以使用安装向导提供的磁盘定制工具调整LVM分区。需要注意的是，/boot分区不能基于LVM创建，必须独立出来。

在学习LVM的管理操作之前需要了解LVM的几个基本术语：

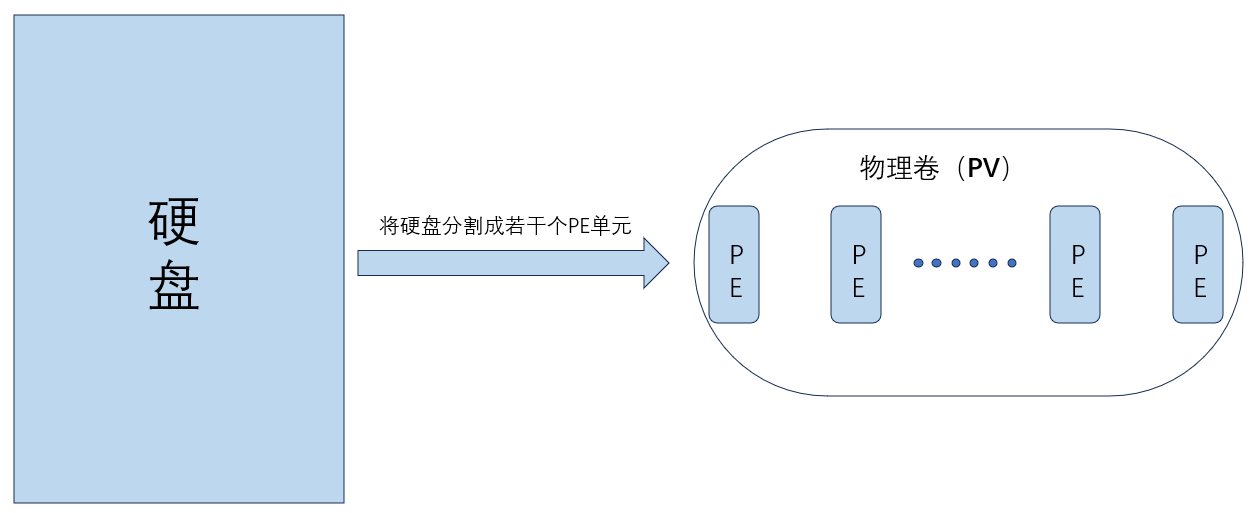

1、PV（Physical Volume，物理卷）

物理卷是LVM机制的基本存储设备，通常对应为一个普通分区或整个硬盘。创建物理卷时，会在分区或硬盘的头部创建一个保留区块，用于记录LVM的属性，并把存储空间分割成默认大小为4MB的基本单元（Physical Extent，PE）

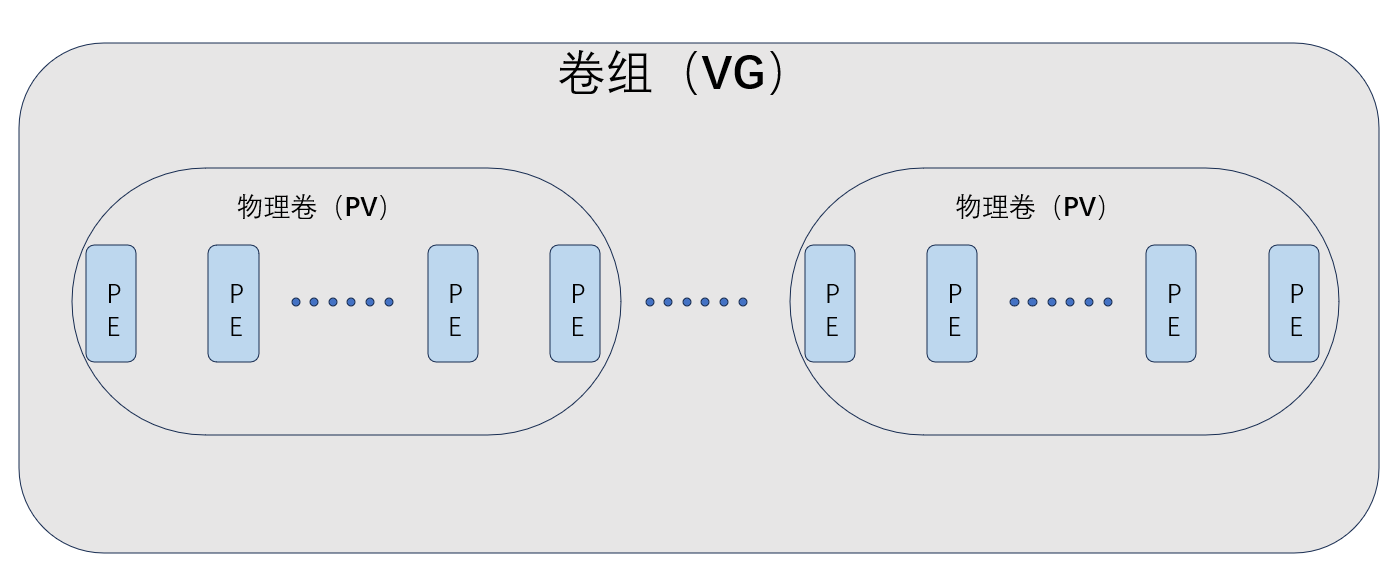

2、VG（Volume Group，卷组）

由一个或多个物理卷组成一个整体，即称为卷组，在卷组中可以动态地添加或移除物理卷

3、LV (Logical Volume，逻辑卷)

逻辑卷建立在卷组之上，与物理卷没有直接关系。对于逻辑卷来说，每一个卷组就是一个整体，从这个整体中“切出”一小块空间，作为用户创建文件系统的基础，这一小块空间就称为逻辑卷。使用mkfs等工具在逻辑卷上创建文件系统以后，就可以挂载到Linux操作系统中的目录下使用。

4、LVM的管理命令

LWM 管理命令主要包括三大类：物理卷（PV）管理、卷组（VG）管理、逻辑卷（LV）管理

功能	PV 管理命令	VG 管理命令	LV 管理命令
Scan（扫描）	pvscan	vgscan	lvscan
Create（建立）	pvcreate	vgcreate	lvcreate
Display（显示）	pvdisplay	vgdisplay	lvdisplay
Remove（移除）	pvremove	vgremove	lvremove
Extend（扩展）		vgextend	lvextend
Reduce（减少）		vgreduce	lvreduce

4.1、物理卷管理

4.1.1、pvscan命令

#扫描系统中的物理卷
pvscan

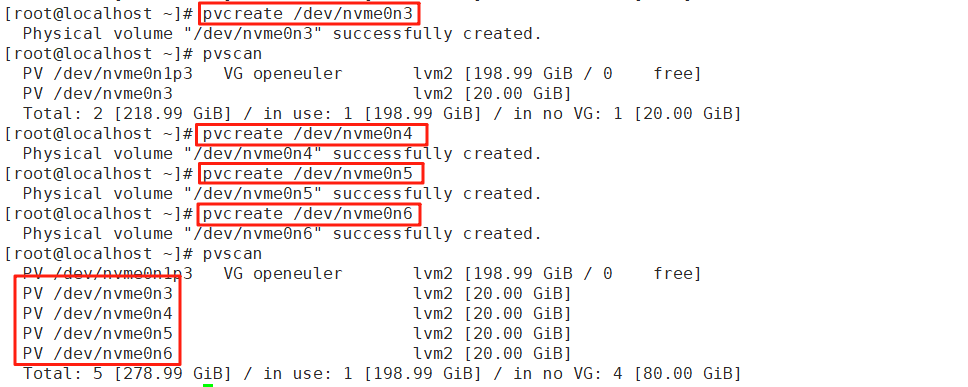

4.1.2、pvcreate命令

#创建物理卷
pvcreate /dev/nvme0n3 /dev/nvme0n4 /dev/nvme0n5 /dev/nvme0n6

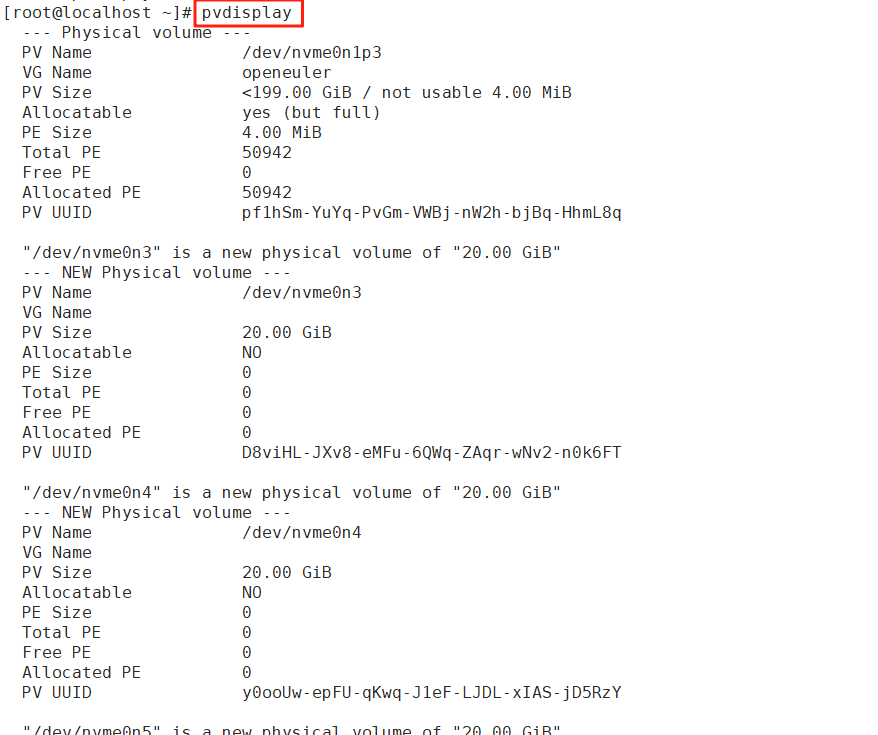

4.1.3、pvdisplay命令

#显示物理卷的信息
display

4.2、卷组管理

4.2.1、vgscan命令

#扫描系统中的卷组
vgscan

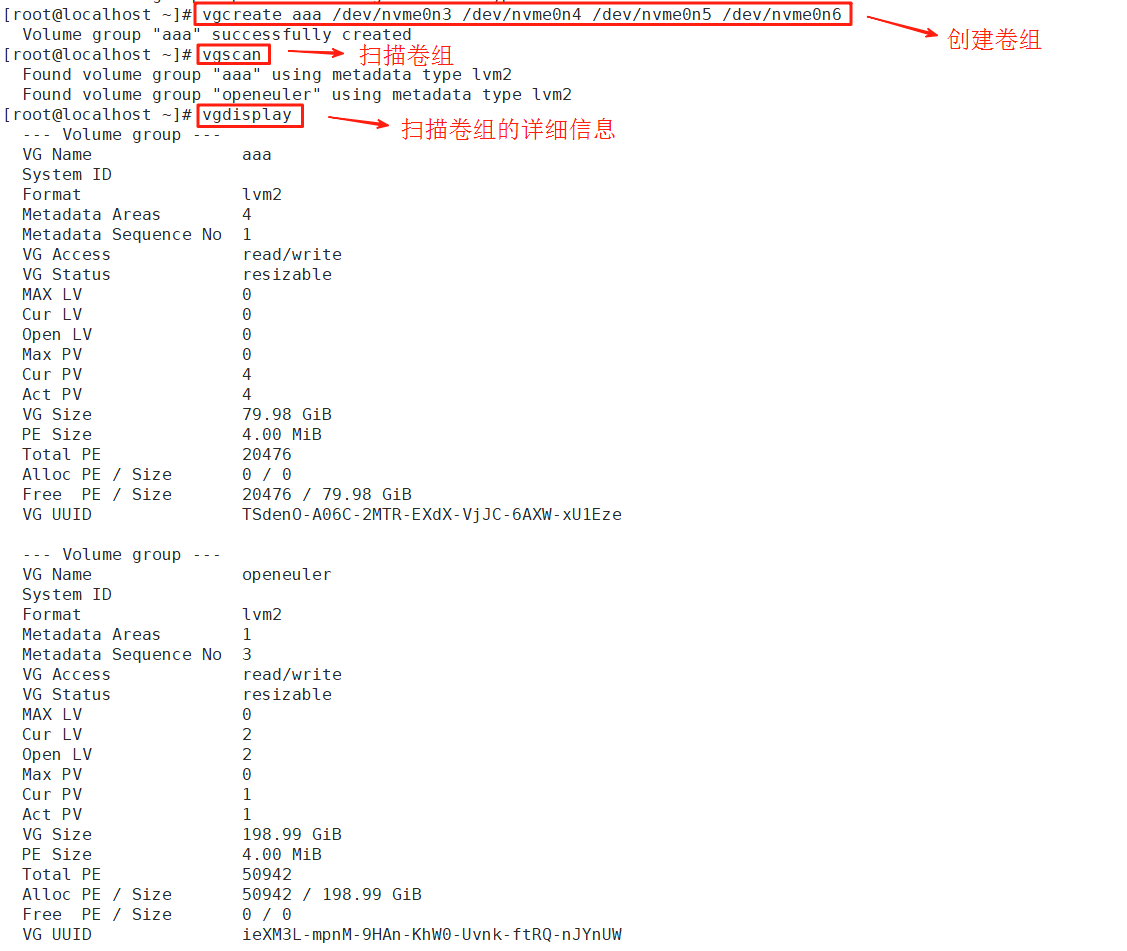

4.2.2、vgcreate命令

#创建卷组
vgcreate aaa /dev/nvme0n3 /dev/nvme0n4 /dev/nvme0n5 /dev/nvme0n6

4.3、逻辑卷管理

4.3.1、lvscan命令

#扫描系统中的逻辑卷
lvscan

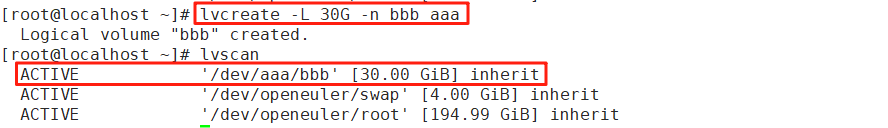

4.3.2、lvcreate命令

#创建逻辑卷
lvcreate -L 30G -n bbb aaa

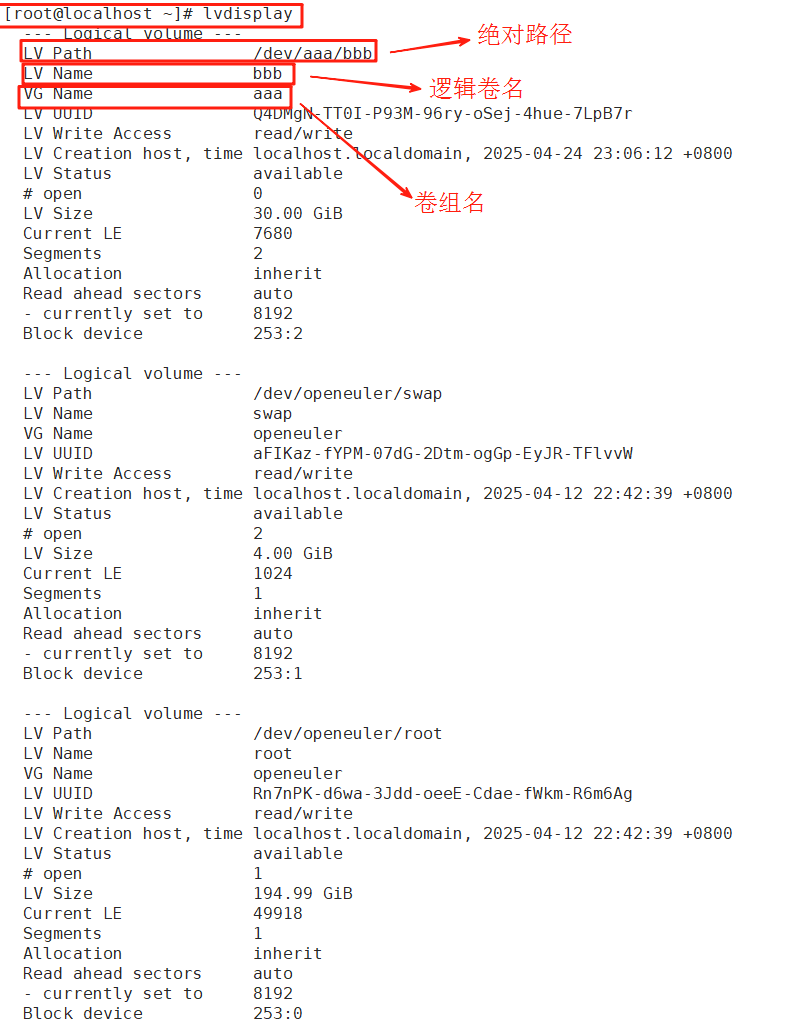

4.3.3、lvdisplay命令

#查看逻辑卷的信息
lvdisplay

4.3.4、lvextend命令

#增加逻辑卷的容量
lvextend -L +20G /dev/aaa/bbb

五、磁盘配额

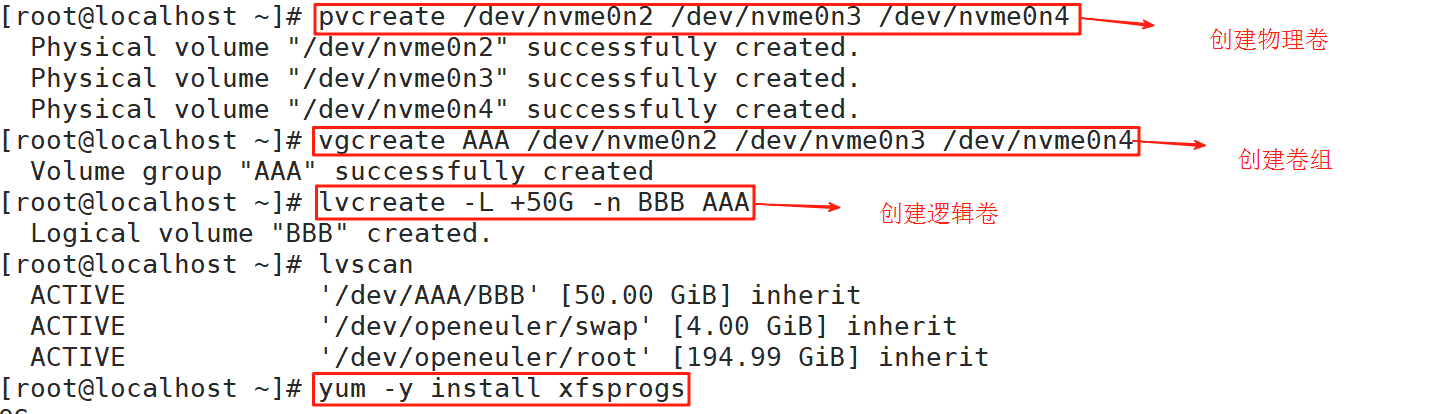

1、代码

#创建物理卷
pvcreate /dev/nvme0n2 /dev/nvme0n3 /dev/nvme0n4

#创建卷组
vgcreate AAA /dev/nvme0n2 /dev/nvme0n3 /dev/nvme0n4

#创建逻辑卷
lvcreate -L +50G -n BBB AAA

#‌支持XFS文件系统的创建与管理
yum -y install xfsprogs

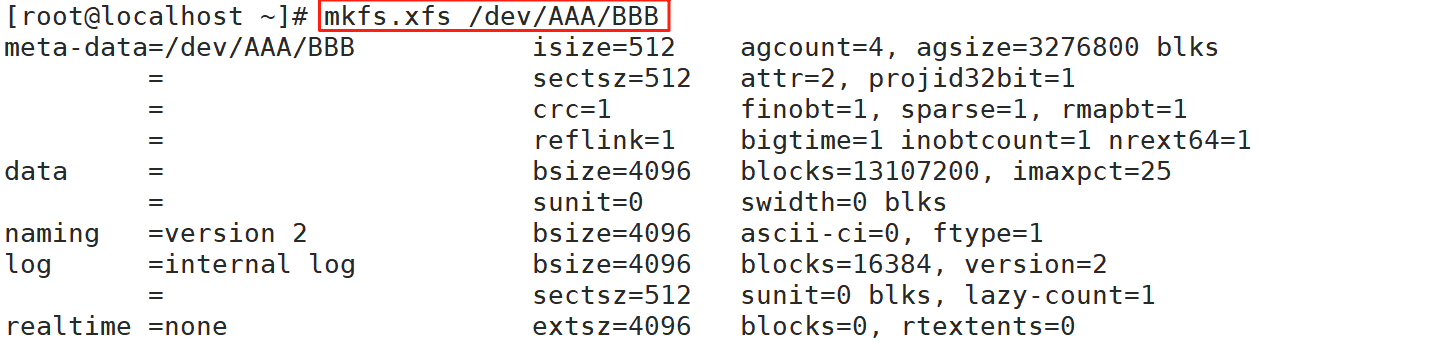

#制作文件系统
mkfs.xfs /dev/AAA/BBB

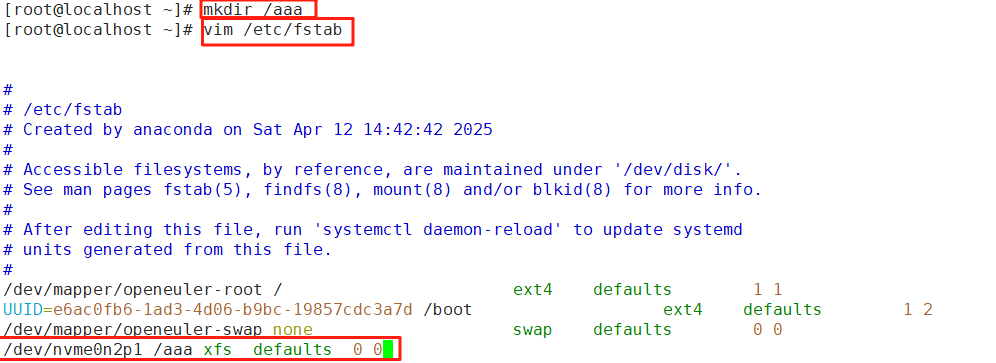

#创建挂载点
mkdir /aaa

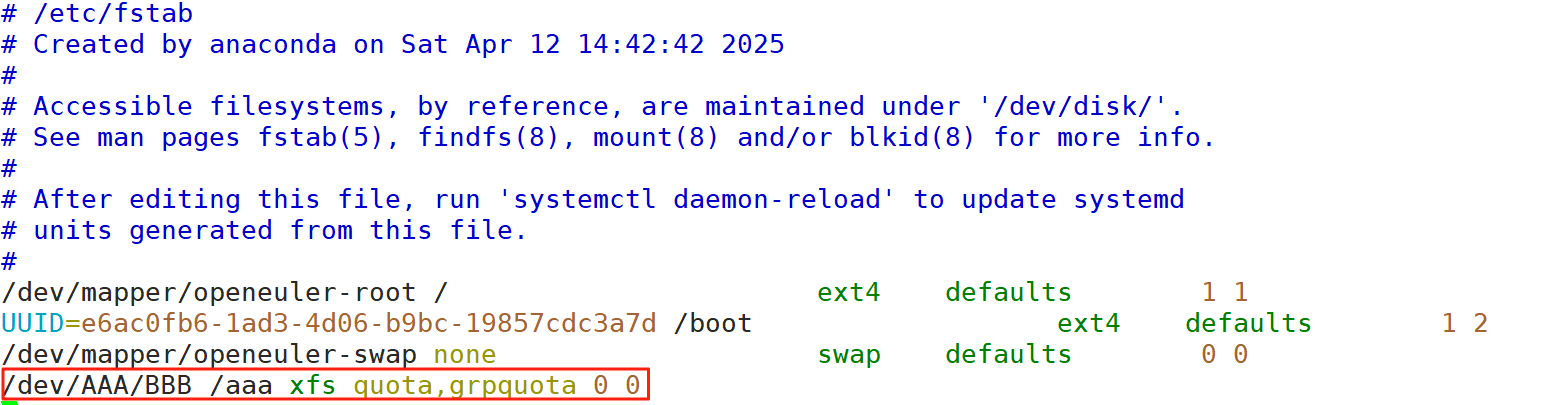

#配置开机自动挂载
vim /etc/fstab

#以支持配额的方式挂载
mount -o usrquota,grpquota /dev/AAA/BBB /aaa

#创建测试用户
useradd lisi

#编辑配额文件
xfs_quota -x -c 'limit -u bsoft=80M bhard=100M isoft=2 ihard=4 lisi'  /aaa

#查看限制空间限制
xfs_quota -c 'quota -uv lisi' /aaa

#查看限制文件数量限制
xfs_quota -c 'quota -uvi lisi' /aaa

2、以支持配额的方式挂载

3、编辑配额文件

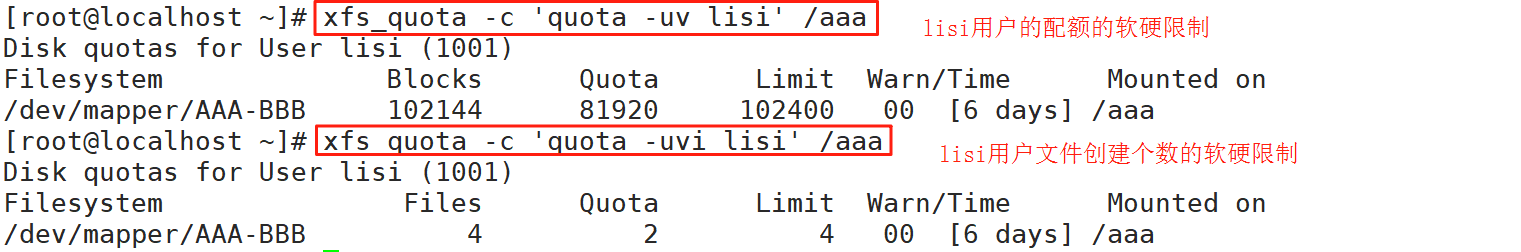

4、查看限制

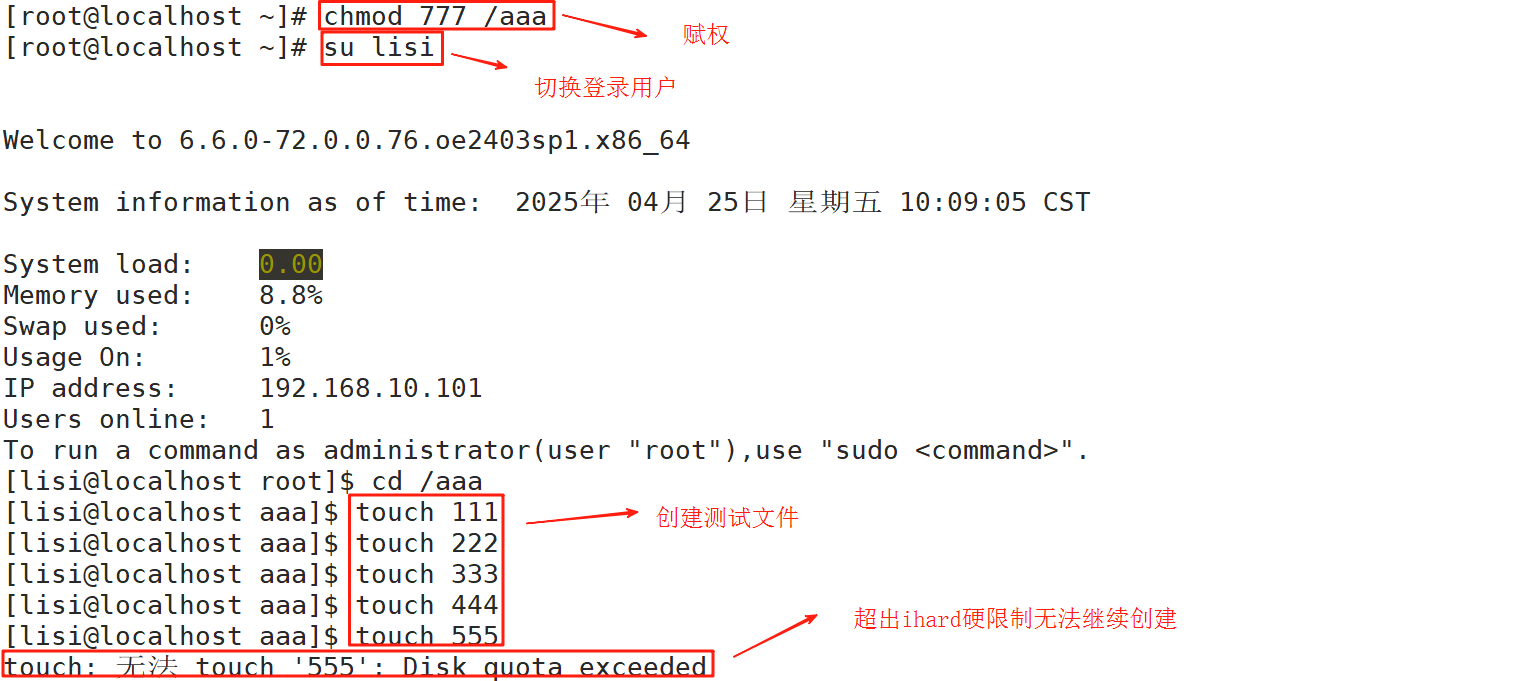

5、文件数量验证

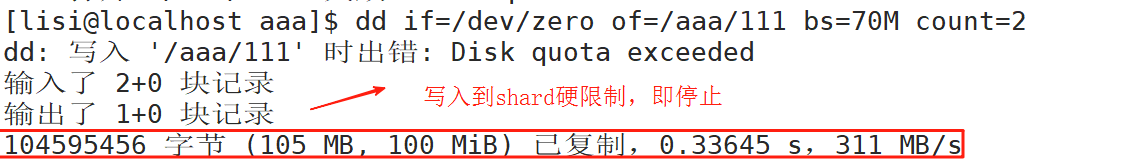

6、空间验证

dd if=/dev/zero of=/mailbox/aaa bs=70M count=2

if	指定输入设备
of	指定输出设备
bs	数据块大小
count	数据块数量

#if：指定输入设备
#of：指定输出设备
#bs：数据块大小
#count：数据块数量
dd if=/dev/zero of=/aaa/bbb bs=70M count=2
