CT117_M4&扩展板资源熟知

一、CT117E与CT117E-M4的区别对比

序号	项目	CT117E	CT117E-M4
1	微控制器	STM32F103RBT6	STM32G431RBT6
2	液晶屏	2.4	2.4
3	扩展接口	1	2
4	电源	3.3/5	3.3/5
5	按键	4	4
6	EEPROM	AT24C02	AT24C02
7	LED指示灯	8	4
8	可编程电阻	N/A	1
9	可调节脉冲输出	N/A	2
10	可调节电压输出	1	2
11	调试器	COLINK	DAPLINK

虽然CT117E-M4较CT117E而言做出了略微的改进，但是总体区别不大，CT117E-M4在设计和资源上兼容CT117E。而调试器的更新也使CT117E-M4具有高性能和低能耗的特点。

二、CT117E-M4资源熟知

1.硬件资源

资源	配备
微控制器	STM32G431RBT6
USB转串口	1路
TFF-LCD(显示屏)	2.4寸
功能按键	4个
复位按键	1个
LED	8个
可编程电阻	1(100K)
E2PROM	AT24CO2
信号发生器	2路
分压电位器	2个
扩展接口	2
调试器	DAPLINK

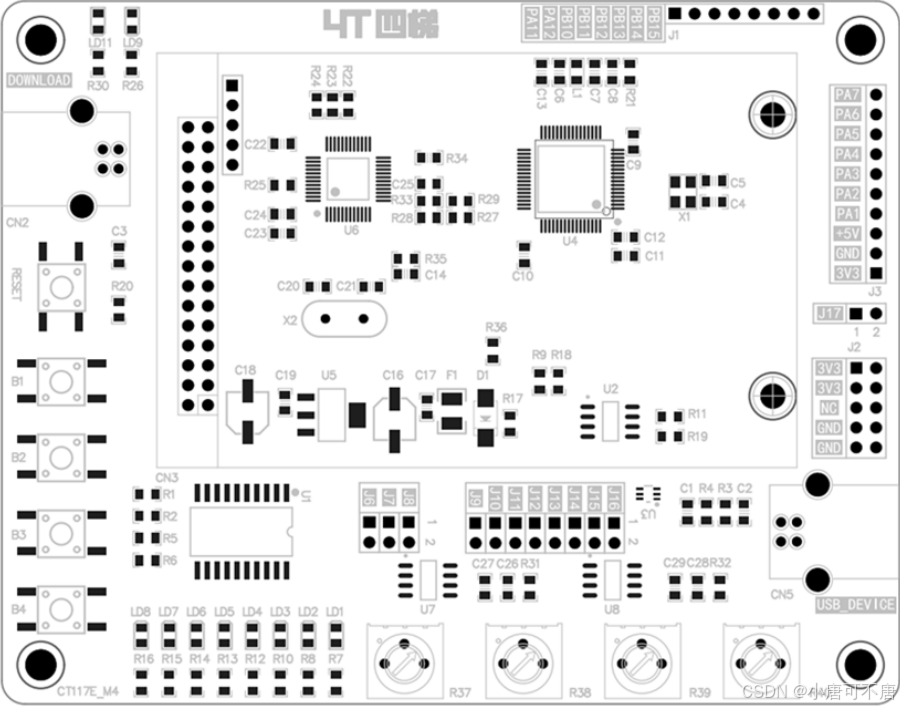

2.硬件布局

3.电路原理图

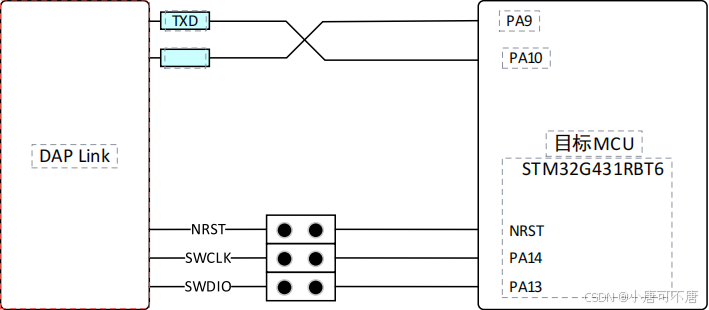

3.1.调试器与目标MCU
DARLINK：调试器，用于
串口连接：TXD——PA10，RXD——PA9
仿真器(下载)连接：NRST— —NRST，SWCLK— —PA14，
SWDIO— —PA13(空格理解为短路帽)
注：CT117E-M4程序下载和调试需要连接CN2接口，并且保证NRST,SWCLK,SWDIO跳线连接。

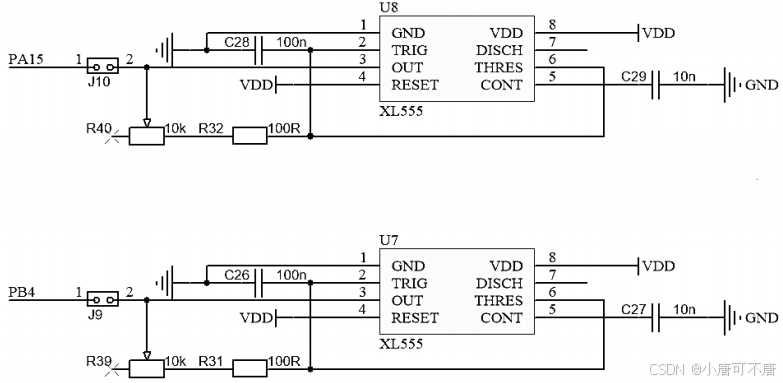

3.2.信号发生器(U7,U8为XL555电路)

PA15——J10——U8
PB4——J9——U7

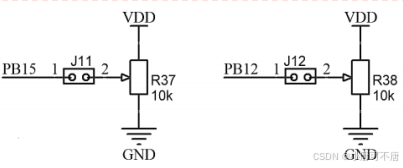

3.3.模拟输出(AD采集模拟量)

PB15——J11——R37
PB12——J12——R38

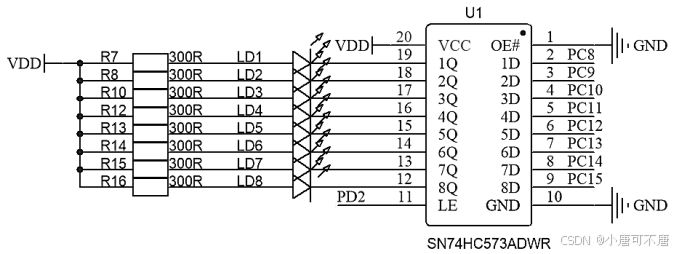

3.4.LED指示灯(共阳)

LED——U1

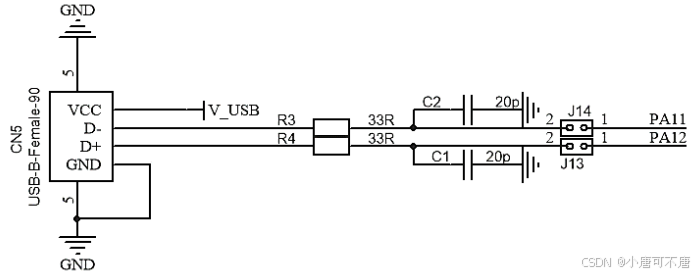

3.5.USB

CN5——R3——J14——PA11
CN5——R4——J13——PA12
PA12
3.6.LED(直接连接单片机 CN3)

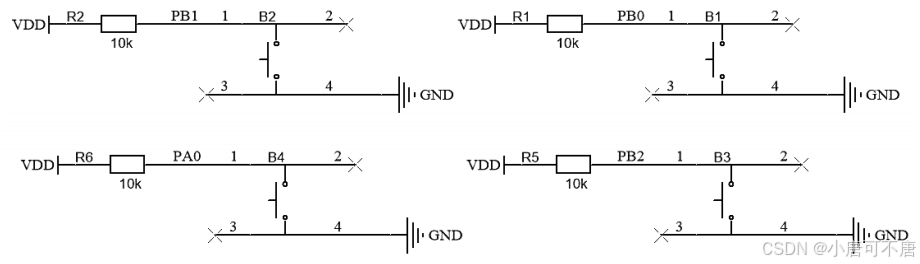

3.7.按键(默认接上拉电阻) VDD—高电平，GND—低电平

3.8.I2C总线（U3：MCP4017T——可编程电阻）
U2 ——跳线——U3|| W——J15——PB14——R17——VDD
SCL——PB6——SCL|| B——J16——GND
SDA——PB7——SDA|| VSS——GND
3.9.扩展接口
J1,J3：引用IO，接扩展板
J2：电源（3.3v）
J17：参考电源/VREF+

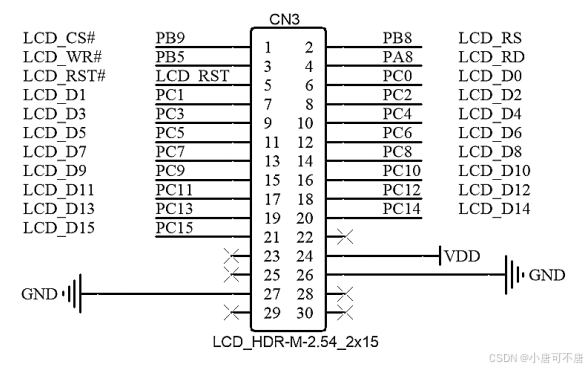

CN3：液晶

三、扩展板资源熟知

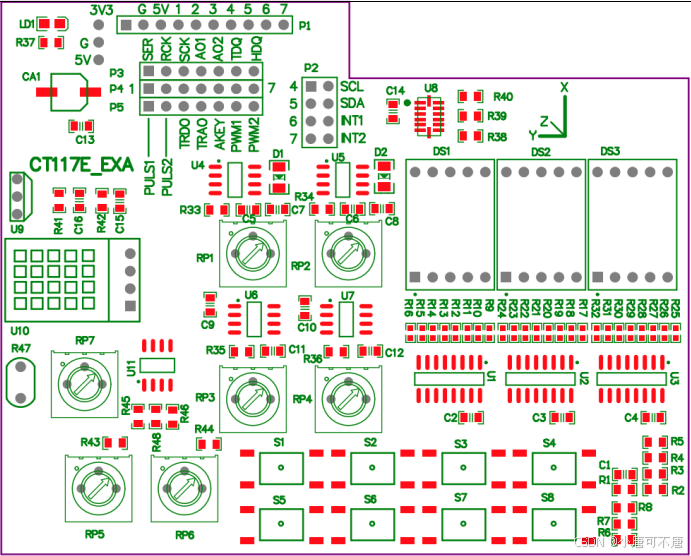

1.硬件布局
LD1：指示扩展板是否供电
P1：与主板相连
P3，P4：外设资源
ADC KEY（S1——S8）：AD专用
数码管：SER,RCLK,SCK
P2：SCL,SDA,LNT1,LNT2 ——U8
U4，U5——PWM1，PWM2，U6，U8——PULS1，PULS2（脉冲）
U9——TDQ（温度传感器），U10——HDQ（湿度传感器）
AO1，AO2：模拟量输入
光敏电阻：Photo，TrDo——数值，TrAo——模拟值
2.电压稳压装置
