思科“一课一得”静态路由配置

在老师的精心指导下，知道了什么是思科为什么要学习思科公司的设备或技术，cisco公司是计算机网络领域是先驱，同时目前依然是全球排名前列的公司，其参与了众多标准的制定，在全球范围内有众多的客户群体。运行思科模拟器的三个设备有cisco packet tracer、GNS3、EVE-NG。课程中使用cisco 3560三层交换机，路由器使用cisco 2911。了解路由器的定义与作用，基本概念，路由器工作原理，IP路由过程，学会了cisco Packet Tracer的基本使用，锻炼了自学能力，增强了对路由概念的理解。知道怎么配置静态路由、知道配置单区域OSPF、多区域OSPF等等......

   思科背景介绍：思科公司作为全球领先的网络解决方案供应商，一直致力于为全球客户提供最优质的通信设备和网络解决方案。思科公司在全球范围内拥有大量的客户群体，其产品和服务广泛应于各个行业和领域，如金融、医疗、教育、政府、能源等。

    老师的教学目标明确，重点突出，让我们学得轻松自然，简单而扎实，老师也多次强调让我们学习过程中多看书多读书，阅读后，通过实践和理解从而实现学习的目的。搞懂的第一步就是读，要多读。一开始我还经常和华为的命令搞混，长时间的学习、看书、读书和实践之后就没有混淆过。通过多读多看，让我们能更熟练的掌握相关知识，学习到更多没接触过的“美丽世界”。通过VLAN的配置实验，我深深的明白了想要做好一个实验就必须多多动手实际去操作，我感觉只有你真正的操作之后才能更深刻的学习到知识。看书读书之后也要进行一定的实训操作，在实训过程中与平时上课的理论知识连接起来运用，这样也掌握了一些额外的只有自己操作过才能弄明白的知识。

思科模拟器实训是一种将理论知识与实践操作相结合的学习方式，它可以帮助我们更好地理解和掌握网络设备的配置和操作。通过实训，我们可以：
1.深入学习网络理论知识，并将其运用于实践操作中。
2.提高自己的动手实践能力，培养解决实际问题的能力。
3.熟悉并掌握思科网络设备的配置和操作，提高网络工程技能。
4.在实训过程中，遇到问题并寻求解决，培养独立思考和解决问题的能力。
5.了解网络故障排查、网络安全管理等技能，提高自己的综合素质。
总的来说，思科模拟器实训是一种行之有效的学习方式，能够帮助我们将理论知识转化为实践操作能力，提高自己的综合素质。

一.静态路由的简介

1.简要的介绍
如果用书本的原话来说什么是静态路由的话，静态路由选择算法是一种非适应性路由选择算法，这是一种不测量、依靠手动输入的信息来配置路由表的。
如果用大白话来说的话：我们把路由器比做成一个不认识路的小男孩，小男孩要想去上学，就必须要知道去学校的路，你把这条路怎么走怎么走在地图上标记好了交给他，他看着这张地图就懂了。这张地图就是路由表。
–

好处：a.网络的保密性好（坏人直接知道小男孩的路径）b. CPU和RAM使用的资源少（不需要小男孩动脑子的）
–
坏处：a.如果网络拓扑结构发生改变就就要手动的去跳（如果家里搬迁，小男孩就不认识了，我们就要重新画）b.如果我拓扑结构非常复杂，可能会出现配置错误的情况，且线路的屯余会比较大。

2.要用到的路由器代码
路由器IP地址配置代码

//进入配置模式
Router>
Router>enable
Router#configure terminal //可以简写成conf t
Router(config)#
//端口ip配置
Router(config)#interface 接口
Router(config-if)#ip address IP地址

静态路由代码：

ip route 你要到达的相邻网络号区域 子网掩码 要经过的最近IP地址
show ip route  //显示路由器中的路由表信息



二、静态路由的配置

注意：
这里用到的路由器统一都是2811，扩展接口是NM-2FE2W
扩展接口要先关闭路由器电源再接

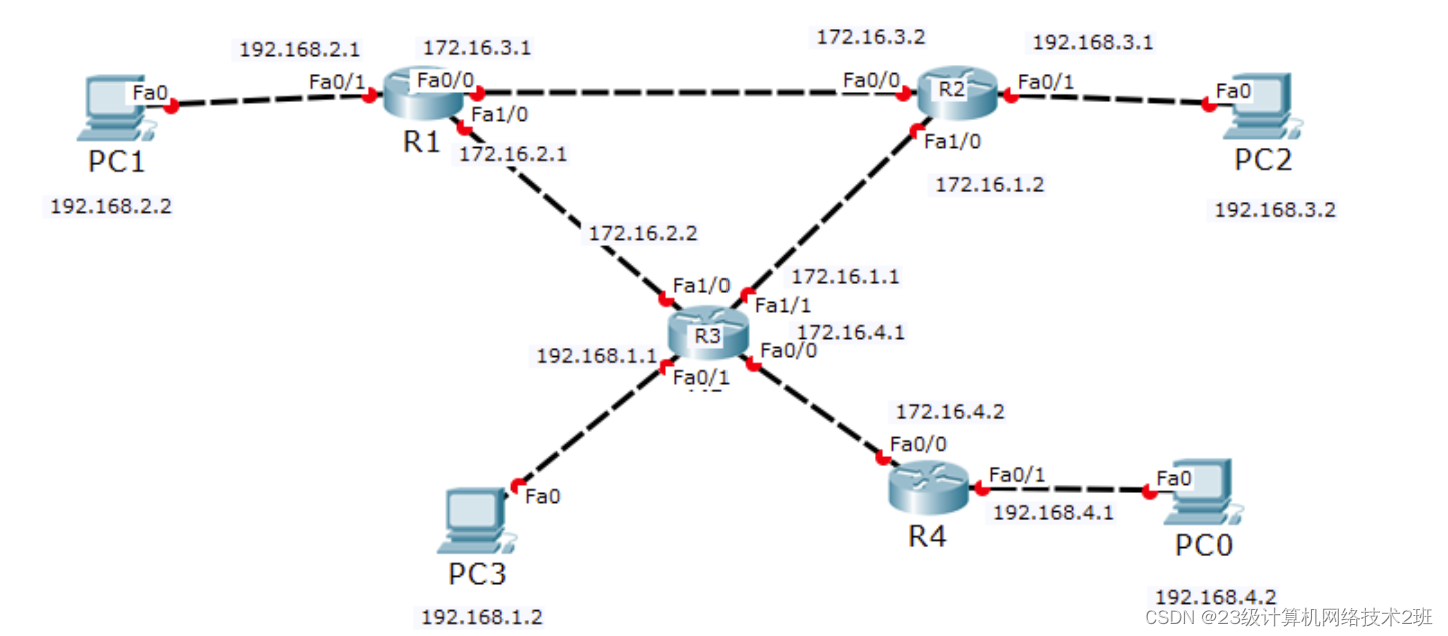

1.网络拓扑

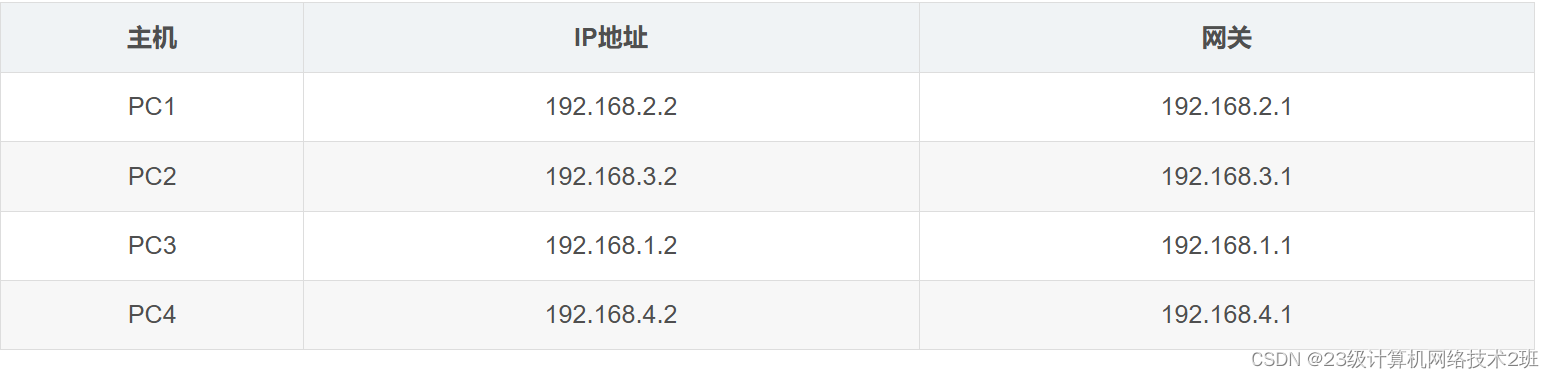

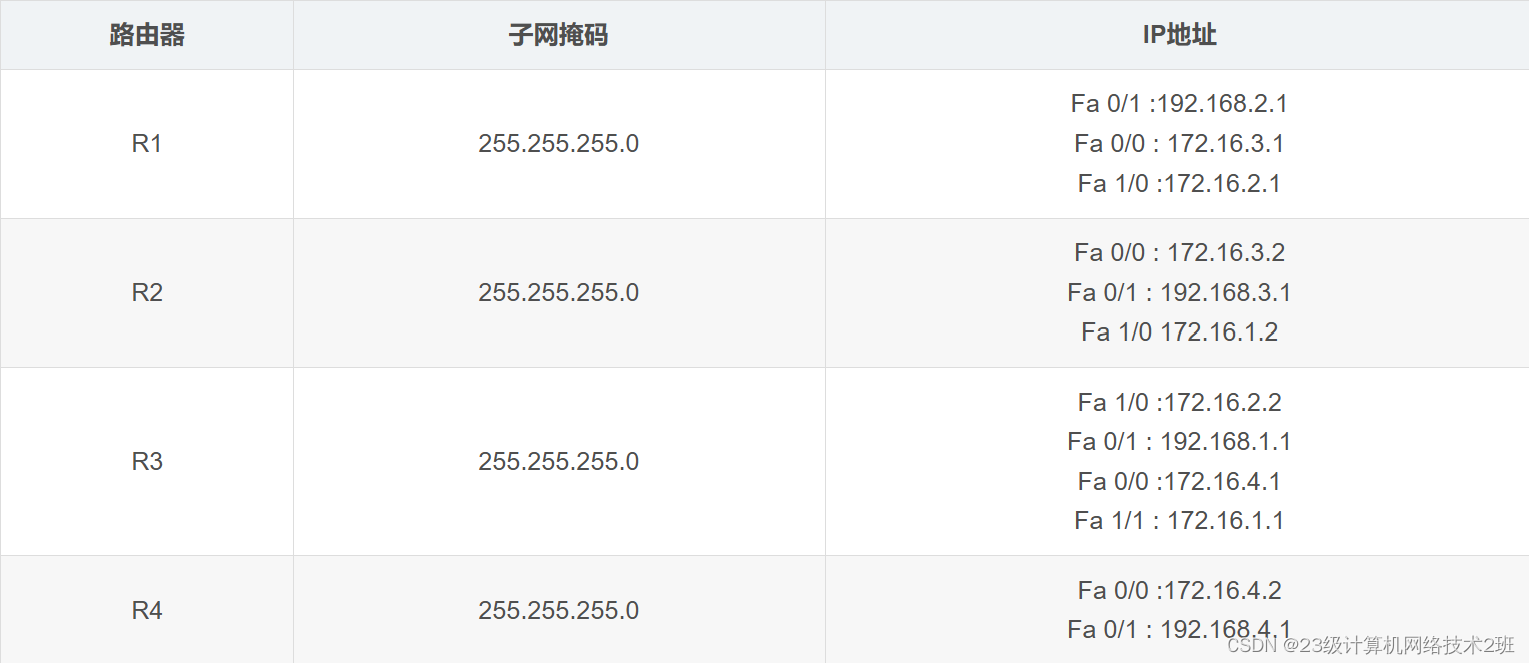

2.相关参数：

这里的Fa 0/1 接口是简写，全程是FastEthernet 0/1

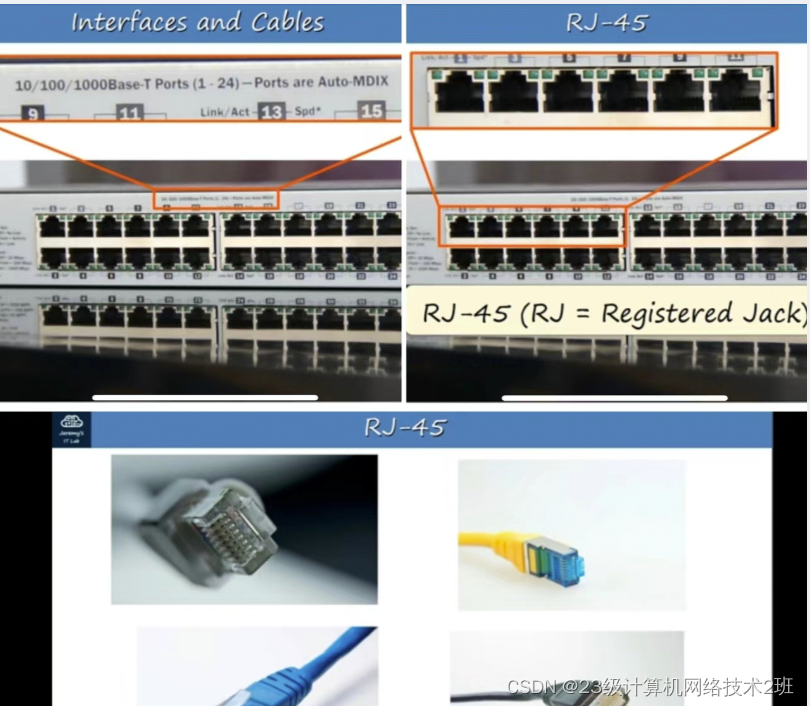

这个接口是一个快速以太网接口，与此差不多的接口还有GigabitEthernet 是一个千兆以太网接口。速率不同，采用的编码也不同，这里做了解就行，以后会出一期讲硬件的。

3.IP地址配置：

字符化输入
R1:

Router>enable
Router#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#int Fa0/1
Router(config-if)#ip add 192.168.2.1 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#int Fa0/0
Router(config-if)#ip add 172.16.3.1 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#int Fa1/0
Router(config-if)#ip add 172.16.2.1 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#

R2:

Router>enable
Router#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#int Fa0/0
Router(config-if)#ip add 172.16.3.2 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#int Fa0/1
Router(config-if)#ip add 192.168.3.1 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#int Fa1/0
Router(config-if)#ip add 172.16.1.2 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#

R3:

Router>enable
Router#configure terminal
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#interface FastEthernet1/0
Router(config-if)#ip add 172.16.2.2 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#int Fa1/1
Router(config-if)#ip add 172.16.1.1 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#int Fa0/1
Router(config-if)#ip add 192.168.1.1 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#int Fa0/0
Router(config-if)#ip add 172.16.4.1 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#

R4:

Router>enable
Router#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#int Fa0/0
Router(config-if)#ip add 172.16.4.2 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#int Fa 0/1
Router(config-if)#ip add 192.168.4.1 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#

4.转发路径的配置
转发和IP地址的配置可以合在一起搞。
R1：

Router>enable
Router#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#ip route 192.168.3.0 255.255.255.0 172.16.3.2
Router(config)#ip route 192.168.4.0 255.255.255.0 172.16.4.2
Router(config)#ip route 192.168.1.0 255.255.255.0 172.16.2.2
Router(config)#ip route 172.16.4.0 255.255.255.0 172.16.2.2
Router(config)#end
Router#

R2

Router>enable
Router#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#ip route 192.168.2.0 255.255.255.0 172.16.3.1
Router(config)#ip route 192.168.1.0 255.255.255.0 172.16.1.1
Router(config)#ip route 172.16.4.0 255.255.255.0 172.16.1.1
Router(config)#ip route 192.168.4.0 255.255.255.0 172.16.4.2
Router(config)#end
Router#

R3

Router>enable
Router#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#ip route 192.168.4.0 255.255.255.0 172.16.4.2
Router(config)#ip route 192.168.3.0 255.255.255.0 172.16.1.2
Router(config)#ip route 192.168.2.0 255.255.255.0 172.16.2.1
Router(config)#end
Router#

R4

Router>enable
Router#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#ip route 172.16.2.0 255.255.255.0 172.16.4.1
Router(config)#ip route 192.168.2.0 255.255.255.0 172.16.2.1
Router(config)#ip route 192.168.1.0 255.255.255.0 172.16.4.1
Router(config)#ip route 172.16.1.0 255.255.255.0 172.16.4.1
Router(config)#ip route 192.168.3.0 255.255.255.0 172.16.1.2
Router(config)#end
Router#

三、连接情况

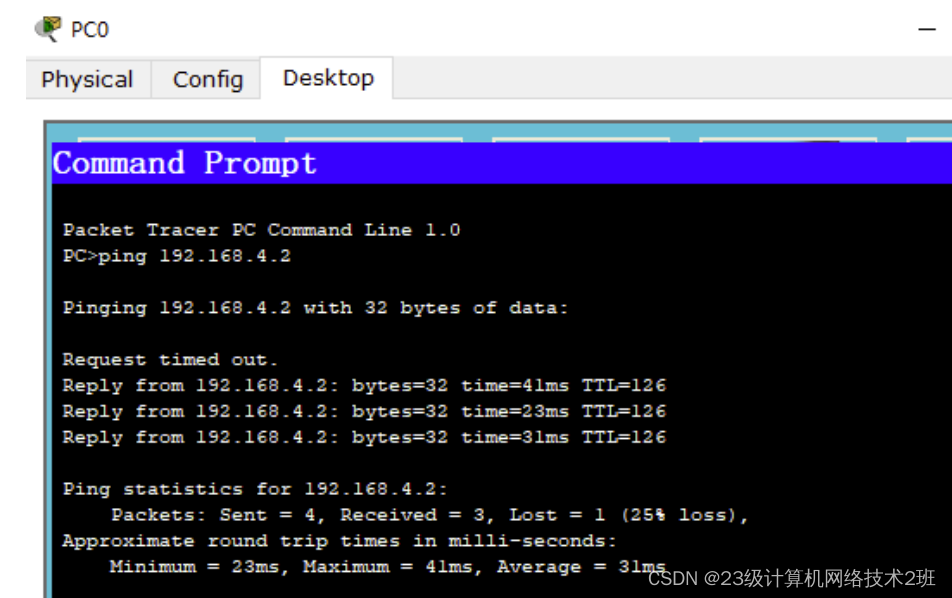

用ping指令来测试连通性。
以PC1到最远的PC0主机为例子

思科静态路由总结：

思科静态路由是指在思科网络设备上手动配置的路由信息，用于将数据包从一个网络传输到另一个网络。与动态路由协议不同，静态路由不会自动适应网络的变化，因此它通常用于网络拓扑简单或变化不频繁的环境中。以下是关于思科静态路由的一些关键点总结：

配置步骤

1. 登录路由器：通过命令行界面（CLI）或图形用户界面（GUI）登录到思科路由器。

2. 进入全局配置模式：输入命令进入全局配置模式。configure terminal

3. 配置静态路由：使用命令指定目的网络和下一跳地址或送出接口。例如：，其中是目标网络，是子网掩码，是下一跳路由器的接口IP地址。ip routeip route 192.168.0.0 255.255.255.0 10.0.0.1192.168.0.0255.255.255.010.0.0.1

4. 保存配置：使用或命令保存配置更改。write memorycopy running-config startup-config

特点

• 手动配置：管理员必须手动输入每条静态路由的配置。

• 固定不变：除非管理员手动更改，否则静态路由不会随网络变化而自动更新。

• 适用于小型网络：在小型网络或特定路径上使用静态路由可以减少路由表的大小和路由计算的开销。

• 不占用额外带宽：静态路由不会像动态路由协议那样发送路由更新，因此不会占用额外的网络带宽。

• 安全性较高：由于路由信息不广播，因此相对于动态路由，静态路由更不容易受到攻击。

    注意事项：

• 确保下一跳IP地址可达，否则路由将不可用。

• 避免路由环路，即确保数据包不会无限循环在网络中。

• 在配置静态路由时，考虑网络的增长和变化，以便未来可以轻松更新。

• 应用场景

• 末节网络：当一个网络只有一条出口时，可以使用静态路由。

• 连接外部网络：在连接ISP或其他外部网络时，通常使用静态路由。

• 控制网络流量：通过配置静态路由，可以精确控制数据包的路径，从而优化网络性能。

     总之，静态路由是网络管理中的基本技能之一，了解其配置和应用对于网络工程师来说至关重要。在实际操作中，应根据网络的具体情况和需求选择合适的路由策略。
