关于LED控制电路

标题：电子电工师关于LED控制电路需要掌握的知识大纲

一、引言

1. LED技术简介
2. LED控制电路的重要性与应用领域

二、LED基本原理

1. LED发光原理
2. LED的基本特性
3. LED的类型及应用

三、LED驱动电路概述

1. 驱动电路的作用与类型
2. 恒流驱动与恒压驱动的比较
3. 驱动电路的设计与选择标准

四、LED控制电路设计要点

1. 电源选择与管理
2. 控制方式（如PWM控制、模拟控制等）
3. 保护措施（过流、过热保护等）
4. 效率优化与热管理

五、常见LED控制电路实例分析

1. 简单开关控制电路
2. 调光控制电路
3. 多色LED控制电路
4. 智能LED控制系统（如基于微控制器的控制）

六、LED控制电路的测试与调试

1. 测试工具与方法
2. 常见问题诊断与解决
3. 性能评估与优化

七、未来发展趋势与挑战

1. 新材料与新技术的应用
2. LED控制电路的集成化与智能化趋势
3. 面临的挑战与解决方案

一、LED双控开关电路概述

1. 定义与作用

   • LED双控开关电路指的是能够通过两个不同的开关来控制同一个LED灯或其他负载的电路。这种设计常用于楼梯、长走廊等需要在两端控制灯光的场所，提供方便性和灵活性。

2. 工作原理

   • 在双控开关电路中，两个开关通常位于不同的位置，但都连接到同一组线路上。操作任一开关都可以完成对电路的通断控制，实现对LED灯的开启和关闭。

二、LED双控开关电路的组成

1. 开关

   • 双控开关是一种特殊的开关装置，具有三个或四个接线端子。常见的类型有机械式双控开关和电子式双控开关。

2. 连接线

   • 包括电源线、负载线以及两个开关之间的连接线。正确的接线方式对于保证电路正常工作至关重要。

3. LED灯具

   • 作为被控制的负载，可以是单个LED灯或者由多个LED组成的灯具。

三、LED双控开关电路的设计要点

1. 选择合适的开关

   • 根据实际需要选择机械式或电子式双控开关。机械式开关简单可靠，而电子式开关则可以实现更多功能（如遥控、定时等）。

2. 正确接线

   • 确保所有连接都符合电气安全规范，避免短路或触电风险。一般情况下，需要将电源线接入第一个开关的输入端，然后将输出端连接到第二个开关的输入端，最后从第二个开关的输出端引出至LED灯具。

3. 考虑兼容性

   • 如果使用智能LED产品，还需确认双控开关是否支持相应的调光或色温调节功能。

4. 安装位置与高度

   • 合理规划开关的位置和高度，确保用户易于操作且不影响美观。

四、常见故障及排除方法

1. LED灯不亮

   • 检查电源是否正常供电；检查开关是否正确安装并处于闭合状态；检查LED灯具本身是否存在损坏。

2. 只有一个开关有效

   • 可能是由于接线错误导致，需要重新检查并按照正确的接线图进行连接。

3. 灯光闪烁

   • 可能是由于接触不良或使用了不兼容的配件造成的，应检查所有接口并更换合适的组件。

还有关于基尔霍夫电压定律与基尔霍夫电流定律

一、基尔霍夫电压定律（KVL）

1. 定义

   • 基尔霍夫电压定律指出，在任何一个闭合回路中，沿着回路方向的所有电压降之和等于所有电动势之和。用数学表达式表示为：ΣV = 0，其中ΣV表示沿着闭合回路的总电压变化量。

2. 应用

   • KVL主要用于分析电路中的电压分布情况，特别是当涉及到多个电源和电阻时。通过应用KVL，我们可以确定未知电压或验证已知电压的正确性。

3. 注意事项

   • 在使用KVL时，需要注意电压的方向。通常情况下，我们假设电流的方向为正方向，那么与之相对应的电压降就是负值。

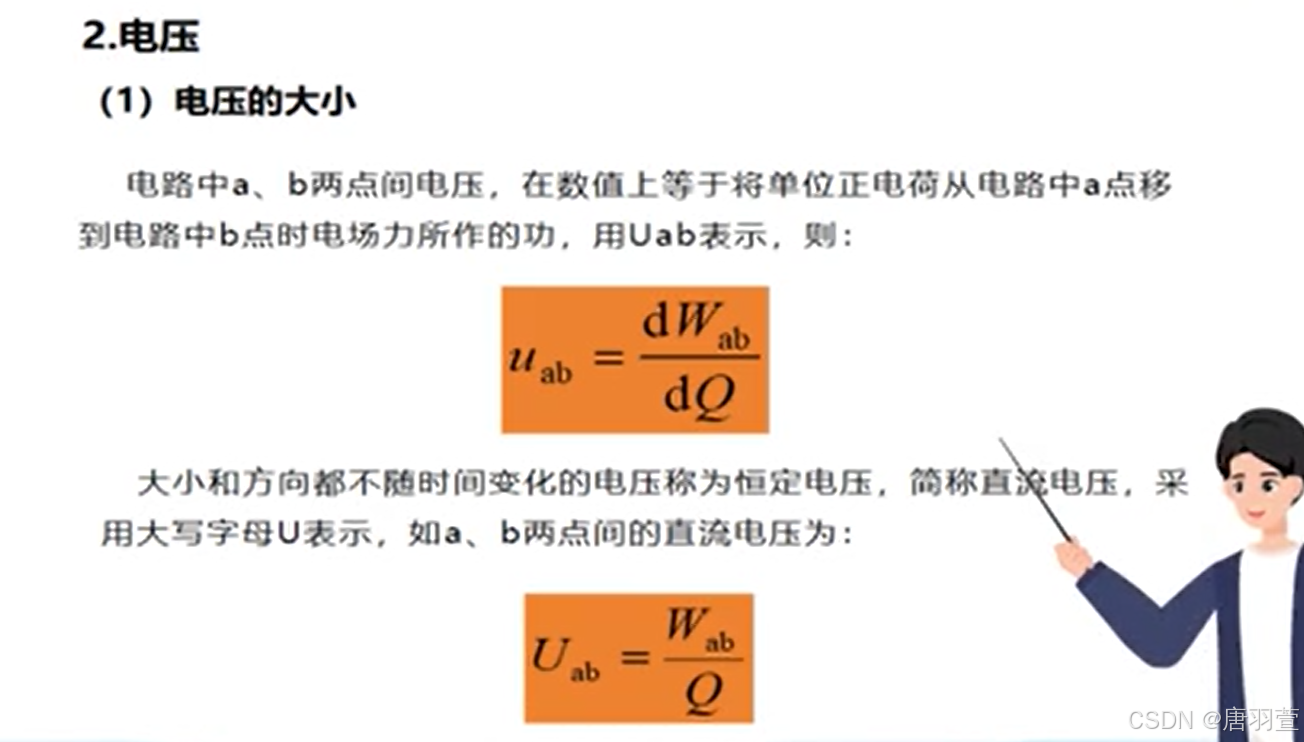

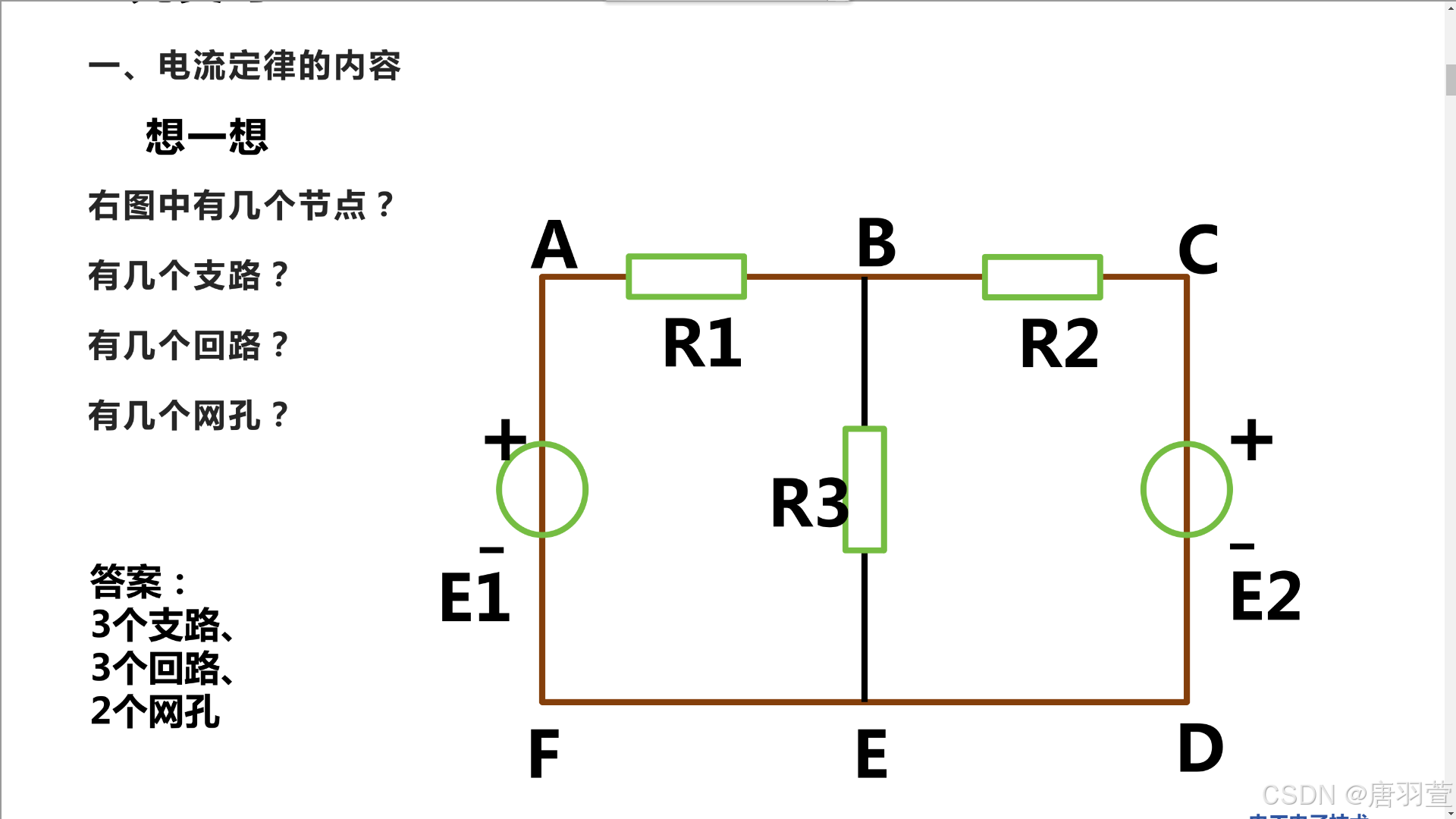

二、基尔霍夫电流定律（KCL）

1. 定义

   • 基尔霍夫电流定律表明，在任何节点处，流入节点的总电流等于流出节点的总电流。用数学表达式表示为：ΣI_in = ΣI_out，其中ΣI_in表示流入节点的总电流，ΣI_out表示流出节点的总电流。

2. 应用

   • KCL主要用于分析电路中的电流分配问题。通过应用KCL，我们可以确定未知电流或验证已知电流的正确性。

3. 注意事项

   • 在使用KCL时，需要注意电流的方向。通常情况下，我们假设流入节点的电流为正值，流出节点的电流为负值。

三、总结

1. 关系

   • KVL和KCL是电路分析中的两个基本定律，它们分别描述了电路中电压和电流的分布规律。这两个定律相互补充，共同构成了电路分析的基础。

2. 重要性

   • 掌握KVL和KCL对于理解和分析复杂电路至关重要。它们是电子工程师必备的基本技能之一。

其次是戴维南定理与叠加定理

一、戴维南定理（Thevenin's Theorem）

1. 定义

   • 戴维南定理指出，任何由电压源、电流源和电阻组成的线性双端网络，都可以等效为一个理想电压源（称为戴维南等效电压Vth）和一个串联电阻（称为戴维南等效电阻Rth）的组合。这个等效电路在端口处对外呈现相同的电压-电流特性。

2. 计算方法

   • 戴维南等效电压Vth：计算原电路中所有独立电源对指定端口产生的开路电压。
   • 戴维南等效电阻Rth：将原电路中的所有独立电源置零（电压源短路，电流源开路），然后计算从指定端口看进去的等效电阻。

3. 应用

   • 戴维南定理广泛应用于简化复杂电路分析，特别是在处理含有多个电源和电阻的网络时非常有用。通过将复杂电路简化为简单的电压源-电阻模型，可以更容易地分析和计算电路中的电流、电压等参数。

二、叠加定理（Superposition Theorem）

1. 定义

   • 叠加定理表明，在一个含有多个独立电源的线性电路中，任何一个支路的电流或电压都是各个独立电源分别作用时在该支路产生的电流或电压的代数和。换句话说，可以将每个独立电源单独作用于电路（其他独立电源置零），分别计算其影响，然后将这些影响叠加起来得到最终结果。

2. 应用步骤

   • 分别考虑每个独立电源的作用，将其他独立电源置零（电压源短路，电流源开路）。
   • 对于每个独立电源，计算其在指定支路上产生的电流或电压。
   • 将所有独立电源产生的电流或电压按照适当的方式（通常是代数求和）叠加起来，得到最终结果。

3. 注意事项

   • 叠加定理仅适用于线性电路，即电路中的元件满足欧姆定律和其他线性关系。
   • 在应用叠加定理时，需要注意电流和电压的方向以及符号，以确保正确叠加。
   • 叠加定理不改变电路的结构，只是提供了一种分析复杂电路的方法。

三、总结

1. 关系

   • 戴维南定理和叠加定理都是电路分析中的重要工具，它们分别从不同的角度提供了简化和分析复杂电路的方法。戴维南定理侧重于将复杂电路等效为简单的电压源-电阻模型，而叠加定理则侧重于分别考虑每个独立电源的作用并叠加其影响。

2. 重要性

   • 掌握戴维南定理和叠加定理对于电子工程师来说至关重要。它们是分析和设计复杂电子电路的基础，能够帮助工程师更好地理解和优化电路的性能。

关于交流电路与RC,RL瞬时电路

一、交流电路基础

1. 交流电概述

   • 交流电（Alternating Current, AC）是指电流的大小和方向都随时间周期性变化的电流。最常见的交流电形式是正弦波交流电，其特点是电流强度和方向按照正弦函数规律变化。
   • 频率是描述交流电变化快慢的物理量，单位时间内完成周期性变化的次数称为频率，单位为赫兹（Hz）。周期则是完成一个完整变化所需的时间，单位为秒（s）。

2. 交流电路元件

   • 电阻器（Resistor）：在交流电路中，电阻器对电流产生阻碍作用，将电能转化为热能。无论对于直流电还是交流电，电阻器的阻值都是恒定的。
   • 电容器（Capacitor）：电容器在交流电路中具有“隔直通交”的特性，即它允许交流电通过而阻止直流电通过。电容器对交流电的容抗会随着频率的变化而变化，频率越高，容抗越小。
   • 电感器（Inductor）：电感器在交流电路中产生感抗，阻碍电流的变化。当电流增加时，电感器会产生一个与电流方向相反的电动势来抵抗电流的增加；当电流减小时，则会产生一个与电流方向相同的电动势来抵抗电流的减小。电感器对高频电流的阻碍作用更大。

3. 交流电路分析方法

   • 相量法：为了简化交流电路的计算，引入了相量的概念。相量是一个复数，用来表示正弦量的幅值和初相位。通过相量法，可以将复杂的交流电路问题转化为简单的代数运算。
   • 阻抗与导纳：阻抗是描述交流电路中电压与电流关系的复数形式，包括实部（电阻）和虚部（电抗）。导纳则是阻抗的倒数，也是复数形式。
   • 功率因数：功率因数是衡量电路中有功功率与视在功率之比的指标。功率因数越高，说明电路中的有功功率占比越大，电能利用效率越高。

二、RC瞬态电路

1. RC、RL电路充放电过程中的暂态分析：

   • 对于电容和电感元件在充放电过程中的电压和电流变化，学生可能难以直观理解其物理过程。

2. 时间常数的物理意义和应用：

   • 时间常数是反映电路特性的一个重要参数，但其物理意义可能较为抽象，学生难以理解。

3. 换路定律的应用和定量计算：

   • 换路定律在电路分析中的应用较为广泛，但涉及到电容和电感元件的暂态过程时，计算可能较为复杂。

1. RC电路组成

   • RC电路由电阻器（R）和电容器（C）组成。当电容器充电或放电时，电路中会产生瞬态过程。

2. 充电过程

   • 当电容器开始充电时，电容器两端的电压逐渐上升，直到等于电源电压。在这个过程中，电路中的电流逐渐减小，最终趋于零。充电时间的长短取决于电阻和电容的乘积（时间常数τ = R * C）。

3. 放电过程

   • 当电容器充满电后，如果断开电源并将电容器与电阻器相连，电容器就会开始放电。放电过程中，电容器两端的电压逐渐下降，直到为零。同时，电路中的电流也逐渐减小，最终趋于零。放电时间同样取决于时间常数τ。

4. 瞬态响应

   • RC电路的瞬态响应是指电路在开关操作（如接通电源、断开电源或改变电路参数）后的短暂时间内，电压和电流随时间的变化情况。这种变化通常是指数形式的衰减或增长。

三、RL瞬态电路

1. RL电路组成

   • RL电路由电阻器（R）和电感器（L）组成。当电路中的开关操作导致电流或电压发生变化时，电感器会产生感应电动势来抵抗这种变化，从而在电路中产生瞬态过程。

2. 通电瞬间

   • 当RL电路接通电源时，由于电感器的自感作用，电流不会立即达到稳定值，而是逐渐增加。在这个过程中，电感器两端会产生一个与电流方向相反的电动势来抵抗电流的增加。随着时间的推移，电流逐渐趋于稳定值（等于电源电压除以电阻）。

3. 断电瞬间

   • 当RL电路断开电源时，电感器中的磁场能量需要释放，这会导致电路中产生一个短暂的反向电流。这个反向电流会逐渐衰减为零，衰减的速度取决于电阻和电感的乘积（也称为时间常数τ = L / R）。

4. 瞬态响应

   • 与RC电路类似，RL电路的瞬态响应也是指电路在开关操作后的短暂时间内，电压和电流随时间的变化情况。不同的是，RL电路中的瞬态过程通常涉及电流的增加或减少以及感应电动势的产生。

关于基本元器件

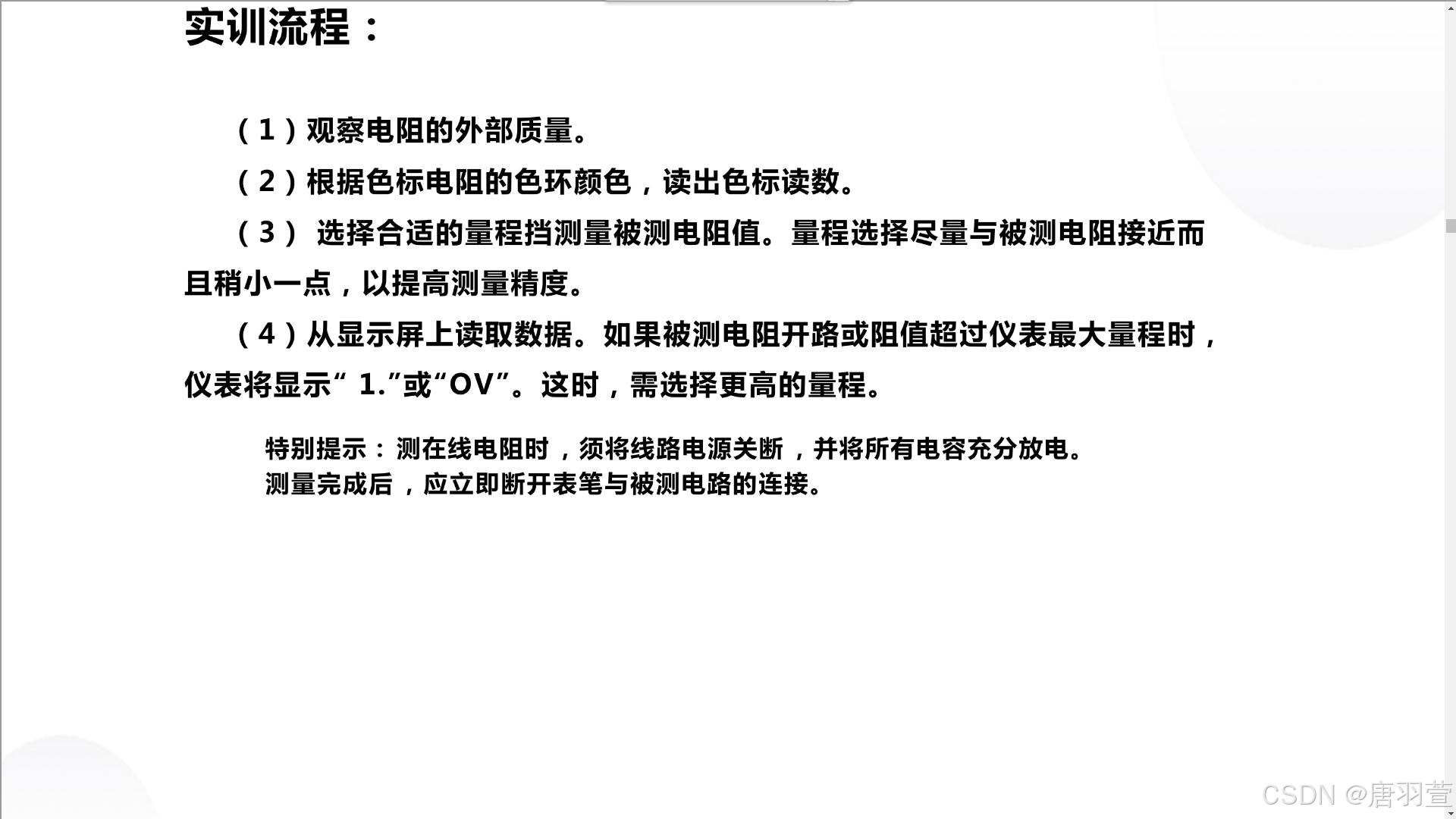

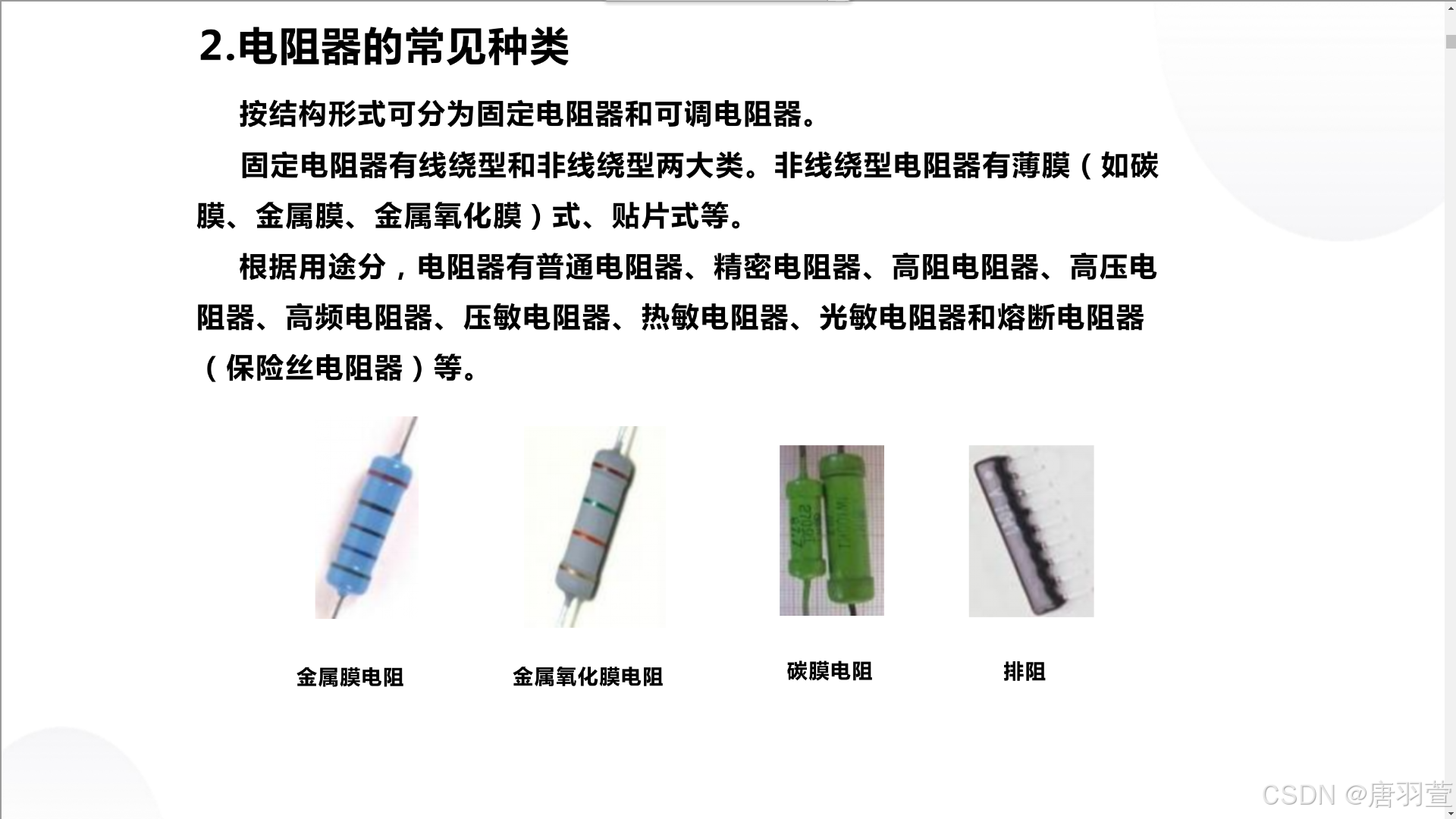

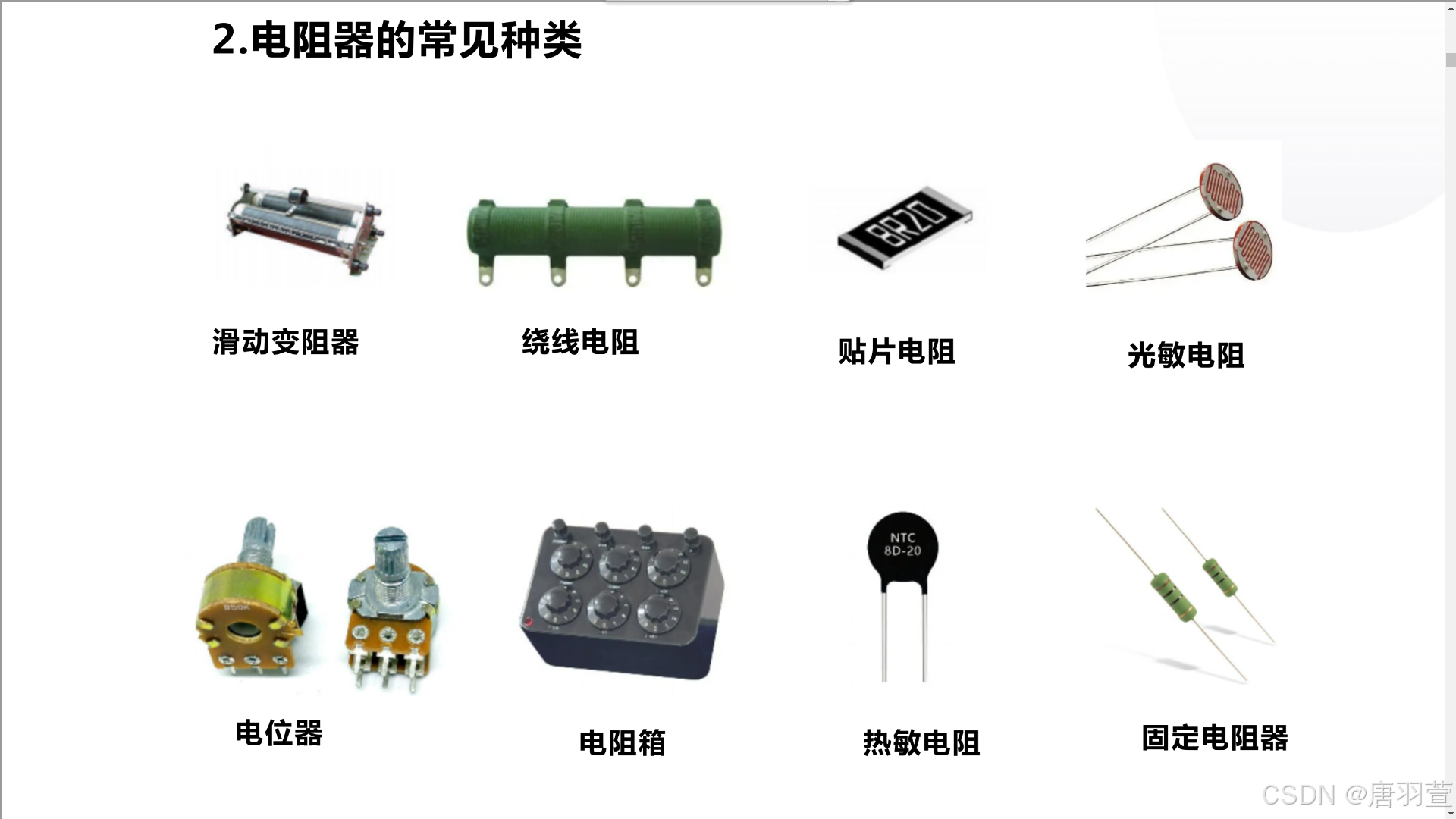

一、电阻器（Resistor）

1. 图片描述

   • 电阻器通常呈现为长方体或圆柱形，两端有引脚或焊接点以便连接到电路中。颜色可能因材料和功率等级而异，常见的有碳膜电阻（通常为绿色或棕色身体，带有色环表示阻值）、金属膜电阻（银色或灰色身体）等。

2. 细节特征

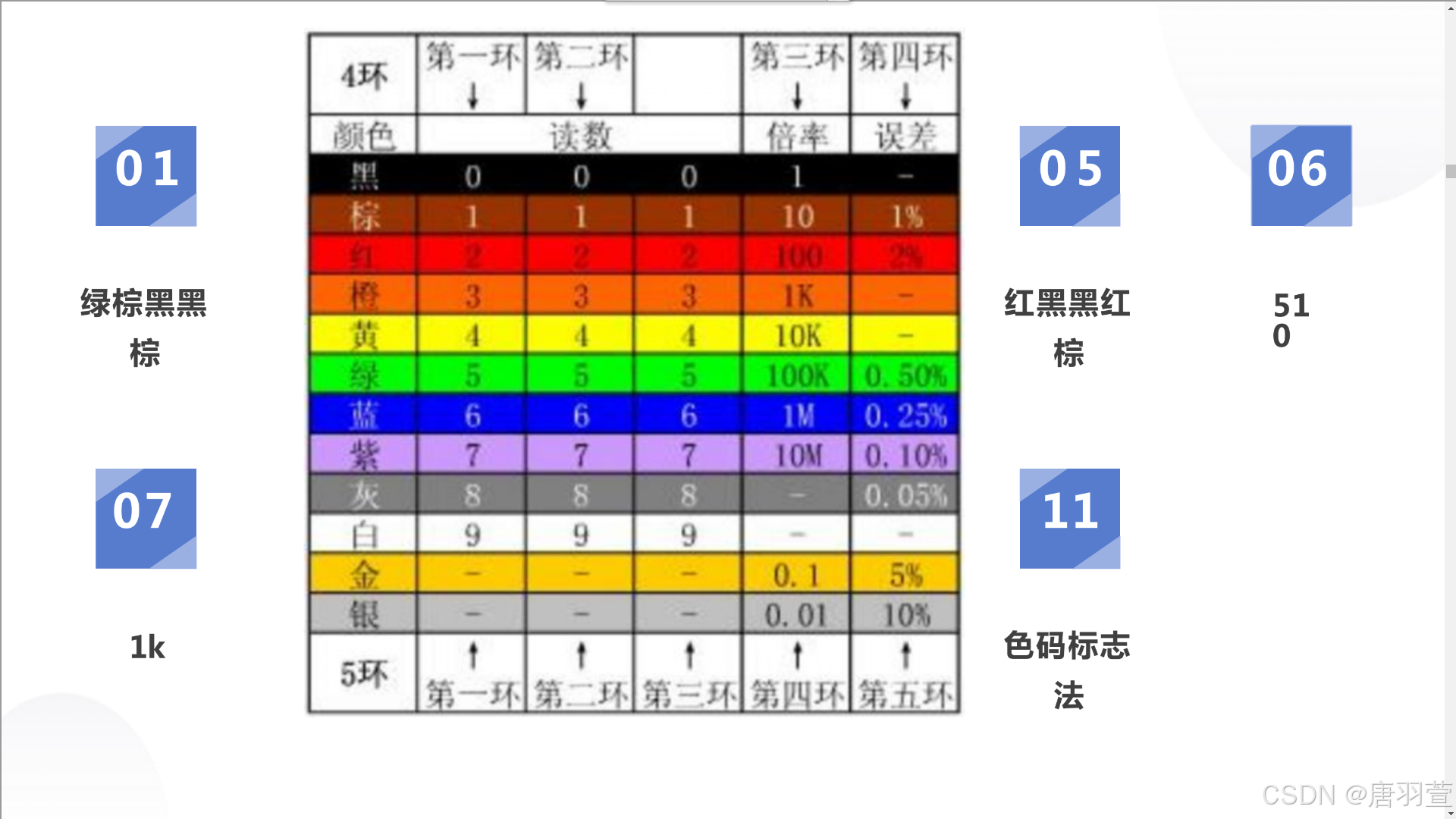

   • 色环：部分电阻器上会有彩色的环带，这些色环代表了电阻的数值和精度。通常有四道或五道色环，分别代表不同的数字和乘数。
   • 功率等级：电阻器的体积和形状也反映了其功率等级。一般来说，体积越大的电阻器能承受的功率也越大。
   •

二、电容器（Capacitor）

1. 图片描述

   • 电容器的种类繁多，但大多数电容器都有两个引脚（或焊接点）以便接入电路。常见的电容器类型包括陶瓷电容器（通常为蓝色或黄色圆盘状）、电解电容器（圆柱形，一端有“+”标志）等。

2. 细节特征

   • 容量标识：电容器上通常会标有容量值，如“10uF”、“100nF”等，以及耐压值。
   • 极性：对于电解电容器等有极性的电容器，引脚长度或标记会有所不同，以指示正负极。

三、电感器（Inductor）

1. 图片描述

   • 电感器通常为圆柱形，由线圈组成，外部可能有磁性材料制成的核心。引脚通常位于两端，以便连接到电路中。

2. 细节特征

   • 核心：电感器的核心可以是空气、铁氧体或其他磁性材料，这影响了电感器的电感量和性能。
   • 引脚布局：电感器的引脚布局可能因型号而异，但通常都是对称的。

四、二极管（Diode）

1. 图片描述

   • 二极管具有两个引脚（阳极和阴极），通常为圆柱形或扁平形。阳极引脚较长或标有“+”号，阴极引脚较短或标有“-”号。

2. 细节特征

   • 符号：二极管的身体上通常会有一个箭头或三角形的符号，指示电流的方向（从阳极到阴极）。
   • 封装：二极管的封装形式多种多样，包括塑料封装、金属封装等。

五、晶体管（Transistor）

1. 图片描述

   • 晶体管是一种半导体器件，具有三个引脚（发射极、基极和集电极）。常见的晶体管封装形式包括TO-92、SOT-23等。

2. 细节特征

   • 引脚排列：晶体管的引脚排列通常遵循一定的规则，如TO-92封装的晶体管，中间的引脚是基极，两边分别是发射极和集电极。
   • 封装类型：晶体管的封装类型多种多样，以适应不同的应用场景和散热要求。
   •
