交换机Vlan配置（超详细）

一、实验名称

交换机Vlan配置

二、实验目的

1、理解虚拟局域网（VLAN）基本配置。

2、掌握一般交换机按端口划分VLAN的配置方法。

3、掌握Tag VLAN 配置方法。

三、实训设备

Switch 2960 2 台；PC 4台；直通线；交叉线。

四、实训内容及步骤

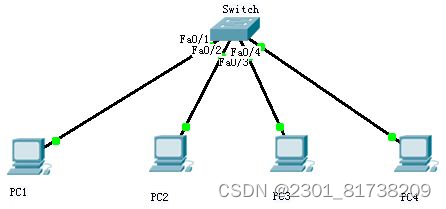

  1、按以下拓扑图（图5-1）在Packer Tracer工作区中添加相应设备，完成设备连接，并按表5-1参数分别配置的IP地址、子网掩码、网关。

图5-1

	VID	Port	IP	Submask	Gateway
PC1	10	F0/1	192.168.0.1	255.255.255.0	192.168.0.254
PC2	10	F0/2	192.168.0.2	255.255.255.0	192.168.0.254
PC3	20	F0/3	192.168.0.3	255.255.255.0	192.168.0.254
PC4	20	F0/4	192.168.0.4	255.255.255.0	192.168.0.254

                                                                         表5-1

  完成设备连接并分别配置好PC 1-4的相关参数后，通过Ping命令验证，说明此时4台PC相互之间能够直接进行通信。

  2、创建VLAN

Switch#vlan database 进入VLAN配置模式

Switch(vlan)#vlan 10 创建VLAN 10

Switch(vlan)#vlan 20 创建VLAN 20

Switch(vlan)#exit 退出VLAN配置模式

小提示：在新的IOS版本中，可以在全局配置模式中创建VLAN，如：

Switch (config)#vlan 20

Switch (config-vlan)#exit

   3、为VLAN分配端口

  VLAN建立后，必须为把端口加入VLAN内，这样才完成交换机的VLAN配置。

Switch(config)#interface f0/1 进入F0/1端口配置

Switch(config-if)#switchport access vlan 10 将F0/1端口划入VLAN10，Access模式

Switch(config-if)#interface f0/2

Switch(config-if)#switchport access vlan 10

Switch(config-if)#interface f0/3 进入F0/3端口配置

Switch(config-if)#switchport access vlan 20 将F0/3端口划入VLAN10，Access模式

Switch(config-if)#interface f0/4

Switch(config-if)#switchport access vlan 20

小提示：在创建VLAN时要定好端口的输入、输出规则。Trunk与Access只能2选1。可用switchport mode trunk命令设置指定端口为Trunk模式。

  完成端口分配后，通过Ping命令验证，此时PC1与PC2之间、PC3与PC4之间应能相互通信，而PC1、2与PC3、4之间将无法相互通信。

使用show vlan命令查询VLAN信息结果如图5-2所示：

 图5-2

    4、按以下拓扑图（图5-3）在Packer Tracer工作区中添加相应设备，完成设备连接，并按表5-2参数分别配置的IP地址、子网掩码、网关。

	VID	Port	IP	Submask	Gateway
PC1	100	F0/1	172.128.0.1	255.255.0.0	172.128.0.254
PC2	200	F0/11	172.128.0.2	255.255.0.0	172.128.0.254
PC3	100	F0/1	172.128.0.3	255.255.0.0	172.128.0.254
PC4	200	F0/11	172.128.0.4	255.255.0.0	172.128.0.254

                                                                         表5-2

  完成设备连接并分别配置好PC 1-4的相关参数后，通过Ping命令验证，说明此时4台PC相互之间能够直接进行通信。

  5、创建VLAN

（1）交换机SW1

Switch>enable

Switch#configure terminal

Switch(config)#hostname SW1 将第一台交换机命名为SW1

SW1(config)#vlan 100 在SW1上创建VLAN 100

SW1(config-vlan)#exit

SW1(config)#vlan 200 在SW1上创建VLAN 200

SW1(config-vlan)#exit

（2）交换机SW2

Switch>enable

Switch#configure terminal

Switch(config)#hostname SW2 将第二台交换机命名为SW2

SW2(config)#vlan 100 在SW2上创建VLAN 100

SW2(config-vlan)#exit

SW2(config)#vlan 200 在SW2上创建VLAN 200

SW2(config-vlan)#exit

小提示：在此拓扑中，使用了不同的方式创建VLAN，请对比与上一拓扑的区别。

  6、为VLAN分配端口

  为满足今后VLAN的拓展，计划将两台交换机的F0/1-F0/10划入VLAN 100，F0/11-F0/20划入VLAN 200。

（1）交换机SW1

SW1(config)#interface range f0/1-10 选择端口F0/1-F0/10

SW1(config-if-range)#switchport access vlan 100 将端口F0/1-10划入VLAN100

SW1(config-if-range)#interface range f0/11-20 选择端口F0/11-F0/20

SW1(config-if-range)#switchport access vlan 200 将端口F0/11-20划入VLAN200

（2）交换机SW2

SW2(config)#interface range f0/1-10 选择端口F0/1-F0/10

SW2(config-if-range)#switchport access vlan 100 将端口F0/1-10划入VLAN100

SW2(config-if-range)#interface range f0/11-20 选择端口F0/11-F0/20

SW2(config-if-range)#switchport access vlan 200 将端口F0/1-10划入VLAN100

小提示：此处采用了批量配置端口的方法，请对比与上一拓扑的区别。

  在此拓扑中，PC1与PC3属于VLAN 100，PC2与PC4属于VLAN200，而PC1、2与PC3、4分别连接到两台交换机上。由于交换机端口默认工作在Access模式下，因此，PC1与PC3、PC2与PC4虽同属一个VLAN，却无法相互通信。通过Ping命令验证，此状态下，4台PC之间均无法通信。

  7、设置交换机级连口为Trunk模式

（1）交换机SW1

SW1(config)# interface F0/24 选择F0/24端口（级连口）

SW1(config-if)#switchport mode trunk 将该端口设置为Trunk模式

（2）交换机SW2

SW2(config)# interface F0/24 选择F0/24端口（级连口）

SW2(config-if)#switchport mode trunk 将该端口设置为Trunk模式

小提示：在大部分自适应交换机中，当与之连接的另一交换机端口设置为Trunk模式后，相应端口会自动工作于Trunk模式下。另外，由于不同交换机IOS的区别，有些交换机需先使用命令switchport trunk encapsulation dot1q绑定IEEE 802.1Q标准，在交换机的级连口把上Tag标记。

  完成配置后，通过Ping命令验证，此时PC1与PC3之间、PC2与PC4之间应能相互通信，而PC1、2与PC3、4之间将无法相互通信。

使用show vlan命令查询两台交换机VLAN信息结果分别如图5-4、图5-5所示：

图5-4

                                                                          图5-5
