一、前提

按键这一板块主要是以记忆为主，我直接给大家讲解代码去实现我要配置的功能。本次我要做的项目是板子上的按键有S4~S19，我希望任意一个按键可以显示对应的两位数，按下两个不同的按键可以一前一后各显示出两位数字，也就是生成四位数字，再按下另外一个按键实现清零的功能。

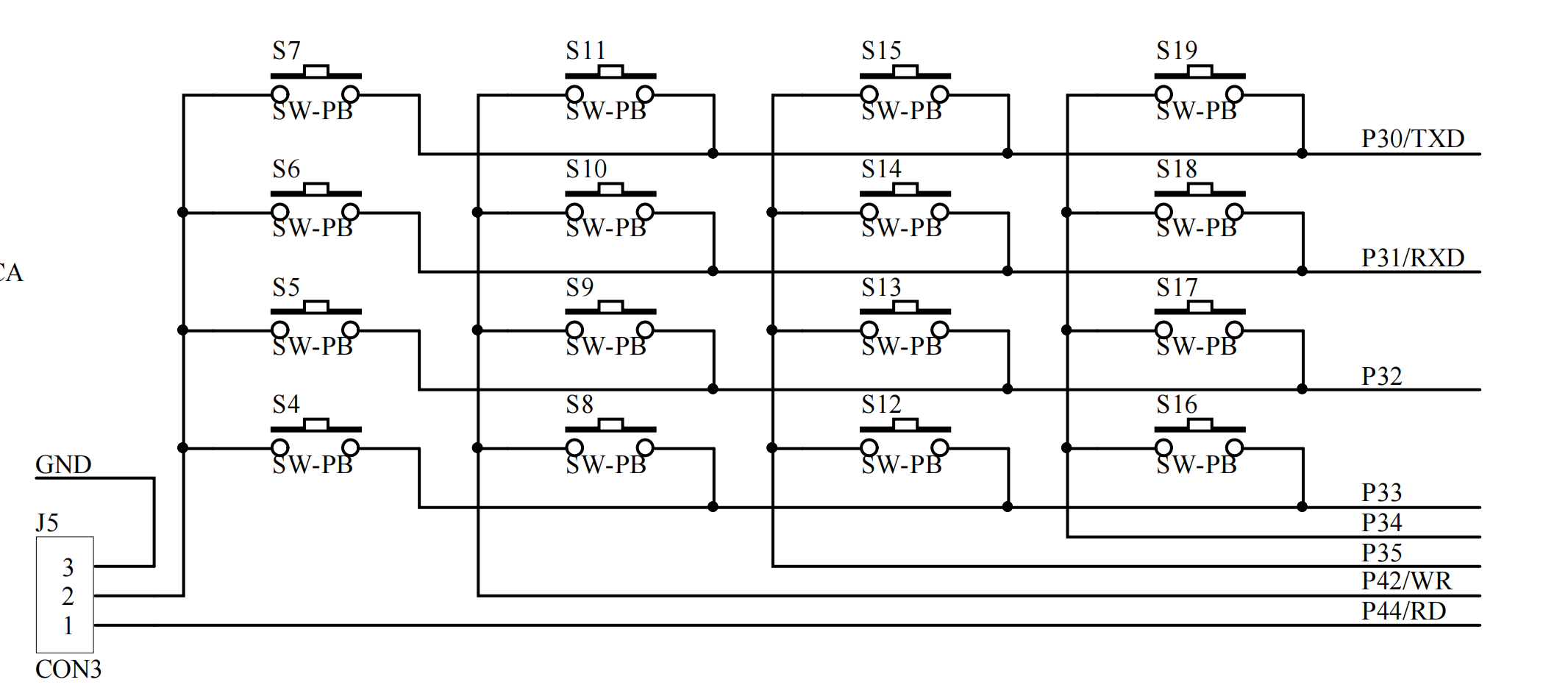

按键的原理图

二、代码配置

bsp_key.c文件

#include "bsp_key.h"

//函数名：按键码值读取函数
//入口参数：无
//返回值：按键的码值
//函数功能：返回按键码
unsigned char Key_Read(void)
{
	unsigned int Key_NEW;
	unsigned char Key_Value;//返回值
	P44 = 0;P42 = 1;P35 = 1;P34 = 1;//第一列扫描
	Key_NEW = P3 & 0X0F; //P3 = 0000 1000---P37~P30,高位无效，只看P33~P30

	P44 = 1;P42 =0;P35 = 1;P34 = 1;//第二列扫描
	Key_NEW = (Key_NEW << 4) | (P3 & 0X0F); //将原来的数值挪到次4位，本次数值放到最低4位，占用了8位

	P44 = 1;P42 =1;P35 = 0;P34 = 1;//第三列扫描
	Key_NEW = (Key_NEW << 4) | (P3 & 0X0F); //将原来的数值挪到次次4位，本次数值放到最低4位，占用了12位

	P44 = 1;P42 =1;P35 = 1;P34 = 0;//第三列扫描
	Key_NEW = (Key_NEW << 4) | (P3 & 0X0F); //将原来的数值挪到次次次4位，本次数值放到最低4位，占用了16位


	switch(~Key_NEW)//Key_Value的数值对应按键的编号
	{
	  case 0X8000:Key_Value = 4;break;
	  case 0X4000:Key_Value = 5;break;
	  case 0X2000:Key_Value = 6;break;
	  case 0X1000:Key_Value = 7;break;

	  case 0X0800:Key_Value = 8;break;
	  case 0X0400:Key_Value = 9;break;
	  case 0X0200:Key_Value = 10;break;
	  case 0X0100:Key_Value = 11;break;

	  case 0X0080:Key_Value = 12;break;
	  case 0X0040:Key_Value = 13;break;
	  case 0X0020:Key_Value = 14;break;
	  case 0X0010:Key_Value = 15;break;

	  case 0X0008:Key_Value = 16;break;
	  case 0X0004:Key_Value = 17;break;
	  case 0X0002:Key_Value = 18;break;
	  case 0X0001:Key_Value = 19;break;

	  default :Key_Value = 0;
	}
	return Key_Value;

}

main.c文件

#include "bsp_init.h"
#include "bsp_seg.h"
#include "Timer0.h"
#include "bsp_key.h"
#include "bsp_key.h"
#include "STDIO.H"

/* 函数声明 */
void	Key_Proc(void);//按键处理
void	Seg_Proc(void);//显示处理

/* 全局变量 */

unsigned char seg_buf[8];//放置字符串转换后的段码到数组
unsigned char seg_string[10];//放置字符串
unsigned char pos = 0;//中断显示专用

unsigned char Key_Value;//读取按键的数值存储变量
unsigned char Key_Down,Key_Old;

unsigned char num_buffer[2] = {0, 0}; // 存储2个按键编号
unsigned char num_count = 0; // 当前存储的数字个数

unsigned char Seg_Show_Num;//准备显示出来的数值
void main()
{
 Cls_Peripheral();
 Timer0Init();		//1毫秒@12.000MHz
 EA = 1;
 while(1)
 {
	Key_Proc();//按键处理
	Seg_Proc();//显示处理
 }

}


/* Timer0 interrupt routine */
void tm0_isr() interrupt 1
{
   Seg_Disp( seg_buf, pos );
   if(++pos ==8) pos = 0;
}
/* Key_Proc */
void	Key_Proc(void)//按键处理，底层数据变更
{
	Key_Value = Key_Read();//读取按键按下的编号
	Key_Down = Key_Value & (Key_Old ^ Key_Value);//^异或（0000^0101）= 0101 0101 & 0101 = //0101 如果按键发生了下降沿的变化，输出结果和本次按键数值相同
												//^异或（0101^0101）= 0000 0101 & 0000 = //0000 如果按键发生了下降沿的变化，输出结果和本次按键数值相同
	Key_Old = Key_Value;

	if(Key_Down)//如果捕捉到下降沿跳变
	{
			if (num_count < 2) // 如果存储的按键个数小于2
        {
            num_buffer[num_count++] = Key_Down; // 存储按键编号
        }
        else // 如果已经存储了两个按键编号
        {
            // 清零操作
            num_count = 0; // 清空按键个数
        }

	}
}

/* Seg_Proc */
void	Seg_Proc(void)//显示处理，显示信息生成
{
		if (num_count == 1) // 如果只存储了一个按键编号
    {
        // 显示第一个按键编号的两位数字
        sprintf(seg_string, "    %02d", (unsigned int)num_buffer[0]);
    }
    else if (num_count == 2) // 如果存储了两个按键编号
    {
        // 显示两个按键编号的四位数字
        sprintf(seg_string, "    %02d%02d", (unsigned int)num_buffer[0], (unsigned int)num_buffer[1]);
    }
    else // 如果没有存储任何按键编号
    {
        // 显示全0
        sprintf(seg_string, "    0000");
    }

 Seg_Tran( seg_string,seg_buf);

}

main.c文件的详细讲解

显示逻辑调整：在Seg_Proc函数中：
- 如果num_count为0，显示全0。
- 如果num_count == 2，显示两个按键编号的四位数字（如0405）。
- 如果num_count == 1，只显示第一个按键编号的两位数字（如04）。
按键逻辑调整：
在Key_Proc函数中：
- 如果num_count == 2，按下任意按键清零。
- 如果num_count < 2，存储按键编号。
数码管显示位数调整：
数码管的动态扫描范围为8位，显示内容通过sprintf格式化为8位数码管的显示格式。
