作业1 3.9

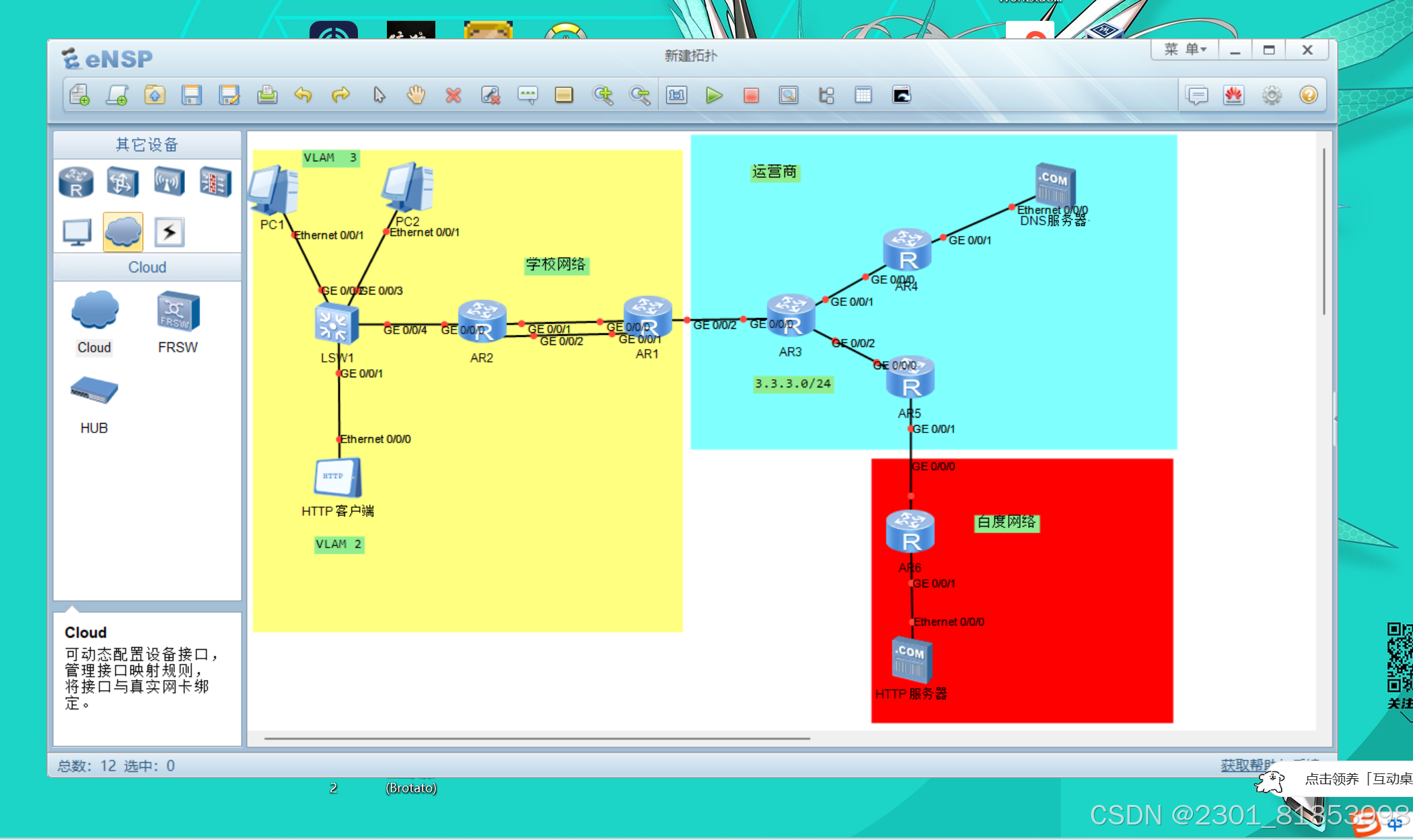

一、需求分析
1. 学校内部HTTP客户端能通过域名访问百度服务器，需保证DNS解析正常及网络可达。
2. 基于192.168.1.0/24划分学校内部网段，配置访问控制列表（ACL）实现PC1能访问3.3.3.0/24网段，PC2不允许。
3. 学校内部采用静态路由，且R1和R2之间配置浮动静态路由，确保链路冗余。
4. 运营商网络使用动态路由协议（如OSPF）实现路由可达。
5. AR1能被telnet远程控制，需配置相关远程登录参数。
二、配置命令及文字说明
R1配置
# 进入系统视图
system-view
# 配置接口IP地址
interface GigabitEthernet0/0/0
ip address 192.168.1.1 24
quit
interface GigabitEthernet0/0/1
ip address 10.0.0.1 24
quit
interface GigabitEthernet0/0/2
ip address 10.0.1.1 24
quit
# 配置静态路由
ip route-static 0.0.0.0 0 10.0.0.2  # 主链路
ip route-static 0.0.0.0 0 10.0.1.2 preference 70  # 浮动静态路由
# 配置ACL，允许PC1访问3.3.3.0/24网段
acl number 2000
rule 5 permit source 192.168.1.2 0  # 假设PC1的IP是192.168.1.2
rule 10 deny source 192.168.1.3 0  # 假设PC2的IP是192.168.1.3
quit
traffic-filter inbound acl 2000 interface GigabitEthernet0/0/0
R2配置
system-view
interface GigabitEthernet0/0/0
ip address 192.168.1.2 24
quit
interface GigabitEthernet0/0/1
ip address 10.0.0.2 24
quit
interface GigabitEthernet0/0/2
ip address 10.0.1.2 24
quit
# 配置静态路由
ip route-static 0.0.0.0 0 10.0.0.1  # 主链路
ip route-static 0.0.0.0 0 10.0.1.1 preference 70  # 浮动静态路由
AR1配置
system-view
interface GigabitEthernet0/0/0
ip address 10.0.0.2 24
quit
interface GigabitEthernet0/0/1
ip address 3.3.3.1 24
quit
# 配置OSPF动态路由协议
ospf 1
area 0.0.0.0
network 10.0.0.2 0.0.0.0
network 3.3.3.1 0.0.0.0
quit
# 配置telnet远程登录
user-interface vty 0 4
authentication-mode password
set authentication password cipher 123456  # 设置密码
user privilege level 3
quit


三、测试结果

1. 在PC1上使用ping命令 ping www.baidu.com ，能正常解析域名并ping通，说明能访问百度服务器。
2. 在PC1上使用ping命令 ping 3.3.3.1 ，能ping通；在PC2上使用 ping 3.3.3.1 ，无法ping通，符合ACL配置要求。
3. 模拟主链路故障（关闭R1和R2之间主链路接口），网络仍然可达，浮动静态路由生效。
4. 在其他设备上使用telnet 10.0.0.2（AR1的IP），输入密码后能成功登录AR1，说明telnet配置成功。                                                                                                                           四、实验感悟
通过这个实验，深入理解了静态路由和浮动静态路由的原理及配置方法，掌握了ACL的使用来实现网络访问控制。动态路由协议（如OSPF）在运营商网络中的应用，也让我明白了它对于大规模网络路由管理的优势。同时，在配置telnet远程控制时，也意识到网络安全中密码设置和权限管理的重要性。在实验过程中，遇到问题时通过逐步排查和分析配置，最终解决问题，提高了自己的网络故障排查和配置能力。
