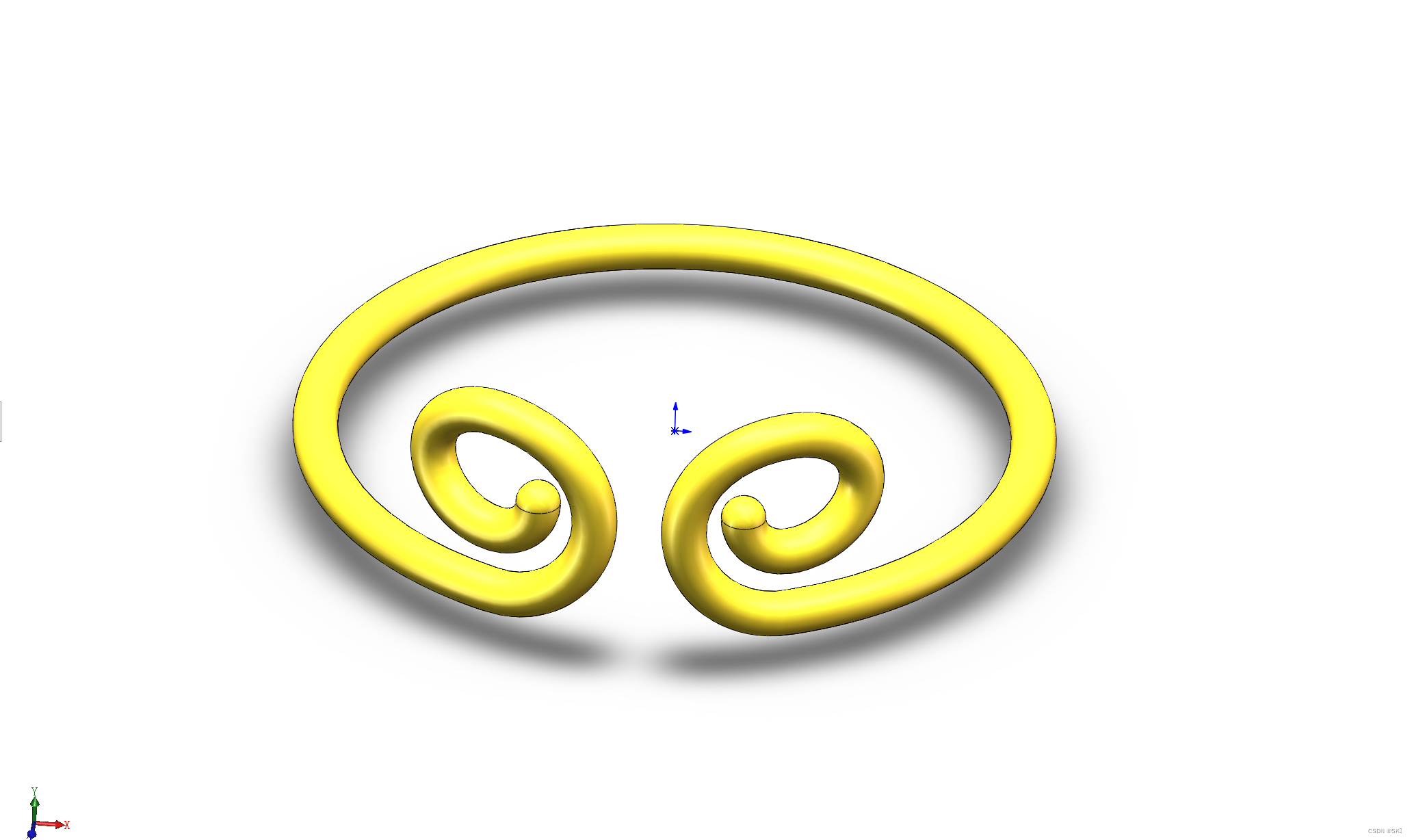

solidworks画金箍

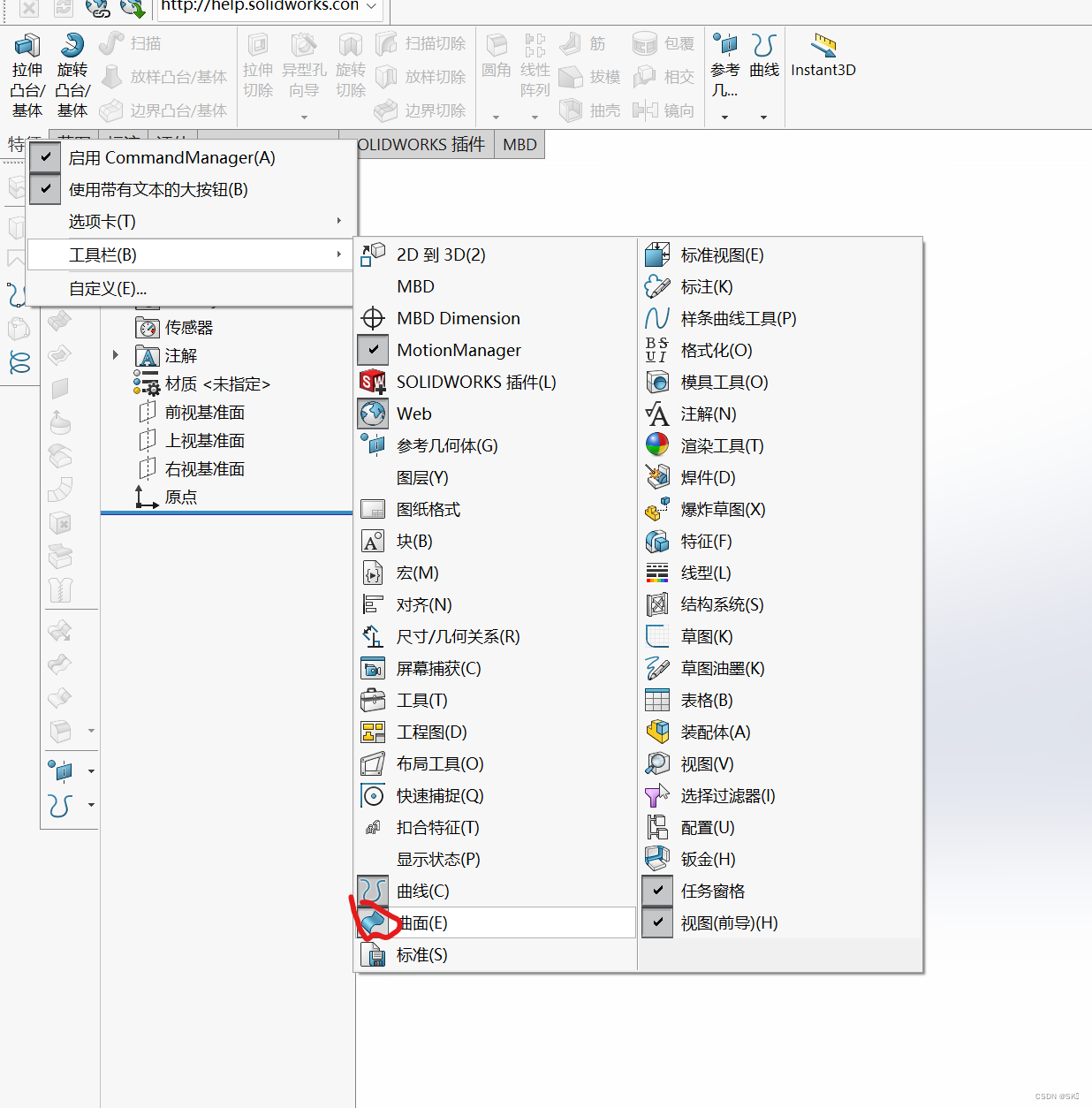

1，在命令选择曲面的曲面拉伸，如果没有右击特征。

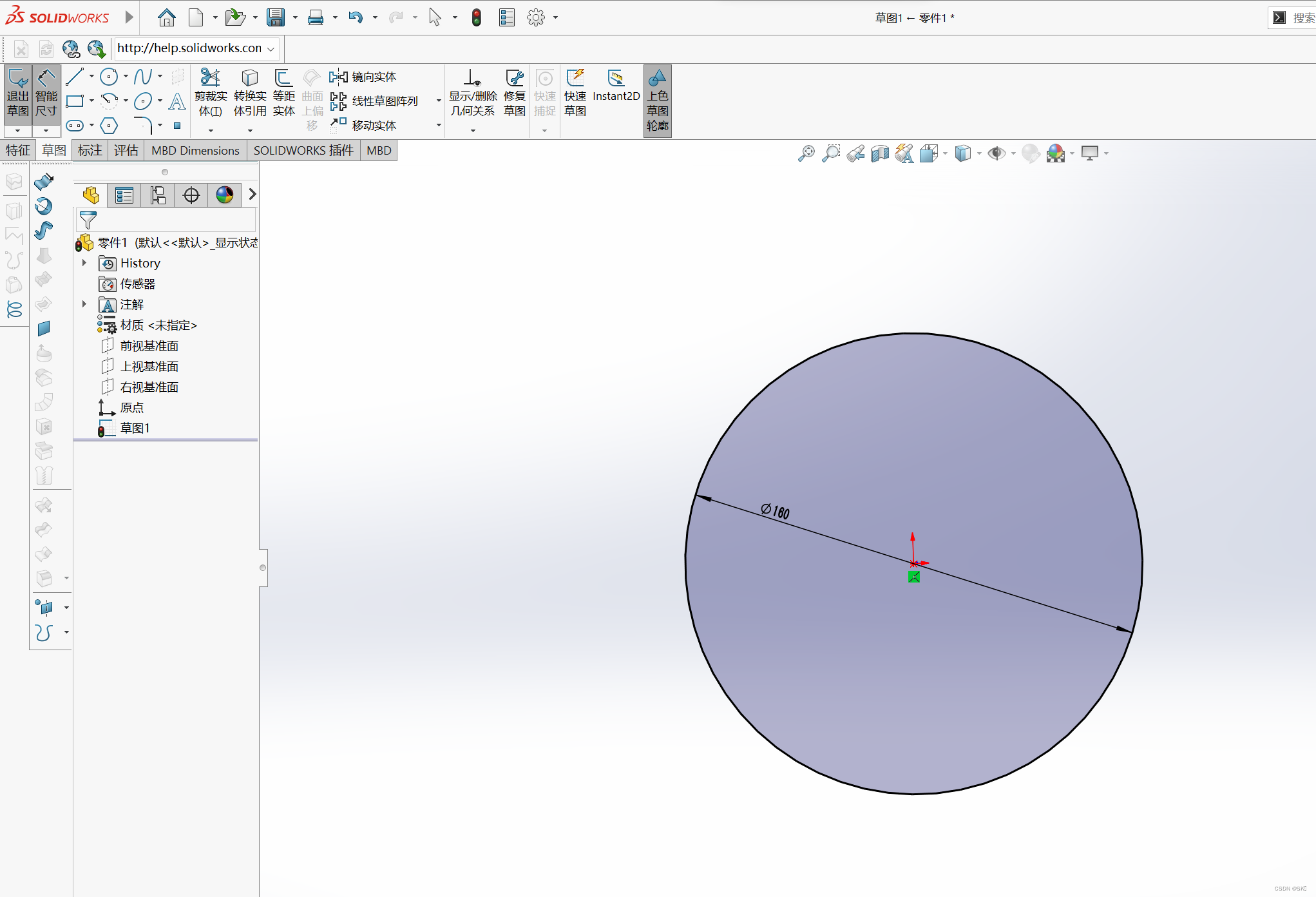

2，画一个160圆（尺寸可以等比例放大） 然后退出草图

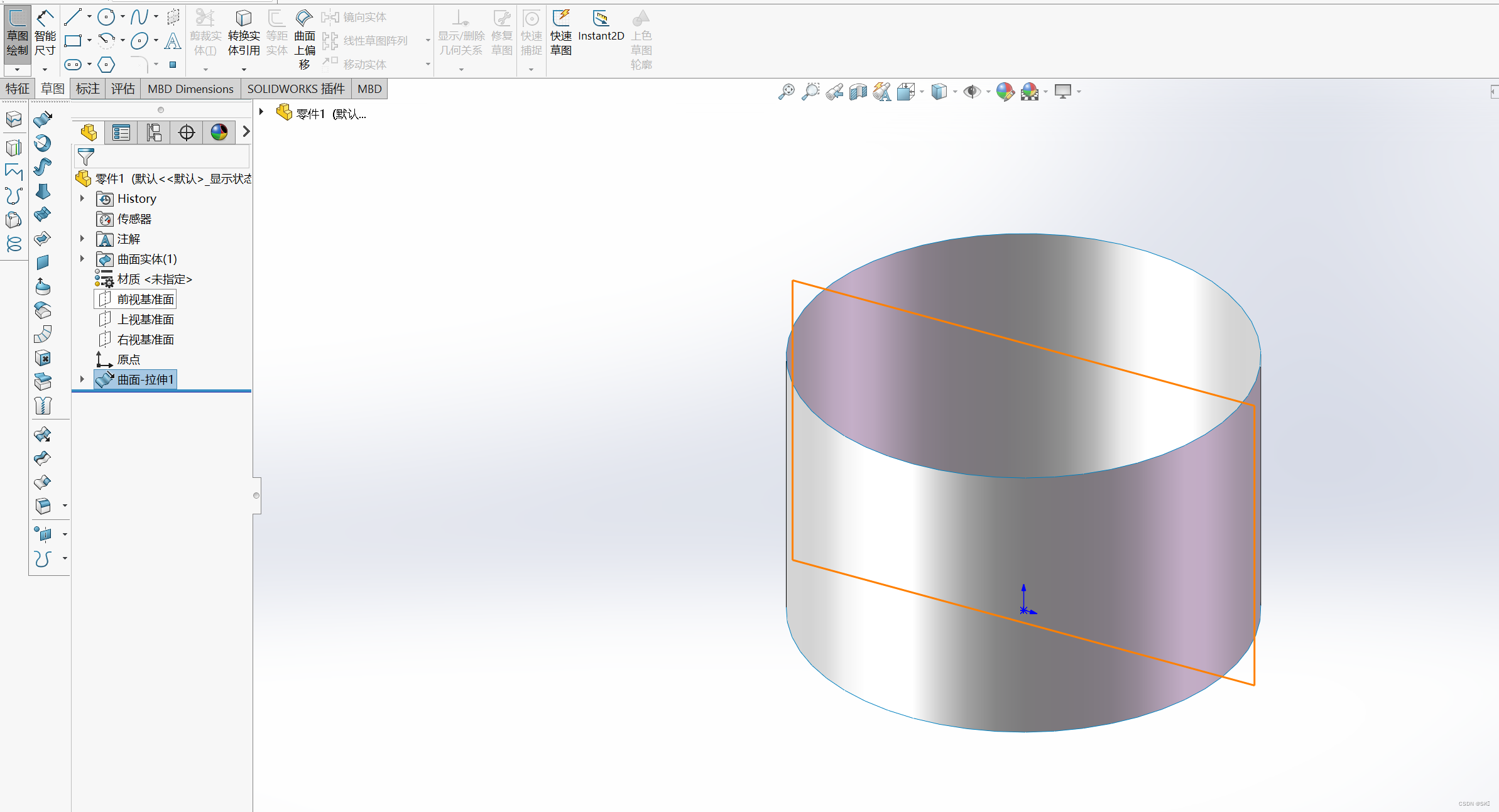

3，拉伸100 。绘制草图前视基准面

4，画两条竖直线为构造线相距33 一条在中心

5，画三个圆如下图6， 把大圆和低面相切，3个圆的尺寸也标注，如图



7，把多余的线剪掉如下图



8，用镜像把三个圆弧镜像过去，然后退出草图， 如下图

  9，选择投影曲面命令



10投影的草图选择刚画的曲线。投影面选择圆柱表面。如下图





 11，选择3D草图绘制用转换实体命令，选择底面圆和两个曲线完成后把拉伸圆柱隐藏



12，把两个曲线中间的线剪掉



13，选择 特征里的扫描命令，轮廓和路径选择圆形轮廓，下面选项勾选合并切面。



14在插入特征选择圆顶 选择那两个平面





15，右击金箍选择外观更改颜色。完成
