三、实验拓扑

七.验证LACP协商EtherChannel

1.show etherchannel summary

2.show etherchannel protocol

一、实验环境

EVE-NG社区懒人版4.2

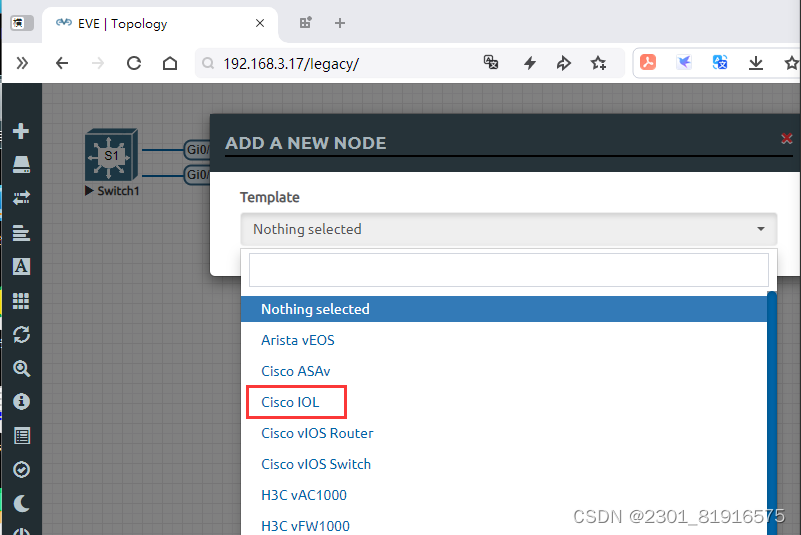

二、实验使用的设备

三、实验拓扑

四.实验脚本

enable

configure terminal

no ip domain-lookup

no logging on

hostname S1

vlan 1

vlan 2

vlan 3

vlan 4

exit

default interface range GigabitEthernet0/0-1

lacp system-priority 100

interface GigabitEthernet 0/0

channel-protocol lacp

channel-group 1 mode active

lacp port-priority 1313

switchport trunk encapsulation dot1q

switchport mode trunk

exit

interface GigabitEthernet 0/1

channel-protocol lacp

channel-group 1 mode active

lacp port-priority 1414

switchport trunk encapsulation dot1q

switchport mode trunk

end

write

copy running-config startup-config

enable

configure terminal

no ip domain-lookup

no logging on

Hostname S2

vlan 1

vlan 2

vlan 3

vlan 4

exit

default interface range GigabitEthernet 0/0-1

lacp system-priority 200

interface range GigabitEthernet 0/0-1

channel-protocol lacp

channel-group 1 mode passive

lacp port-priority 1313

switchport trunk encapsulation dot1q

switchport mode trunk

exit

end

write

copy running-config startup-config

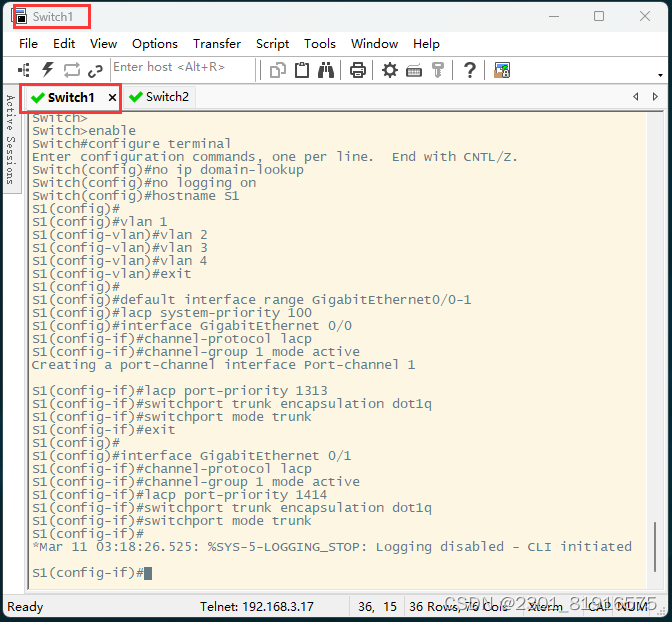

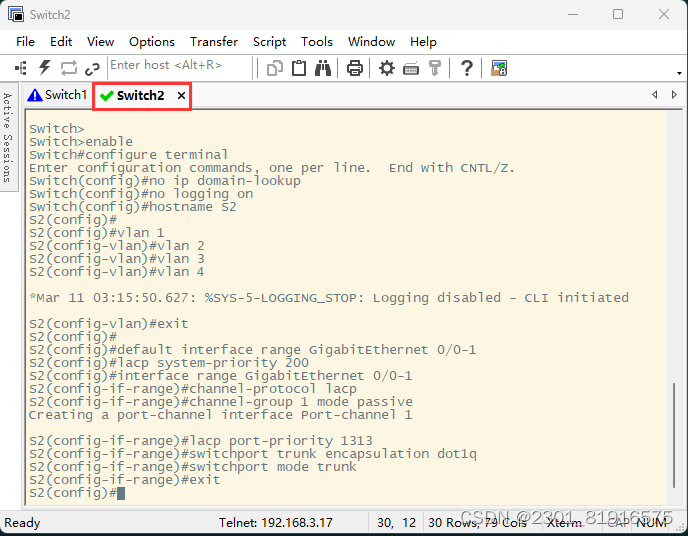

五.命令输入过程

六.命令含义

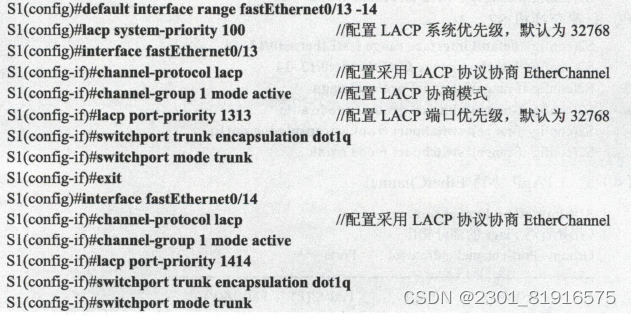

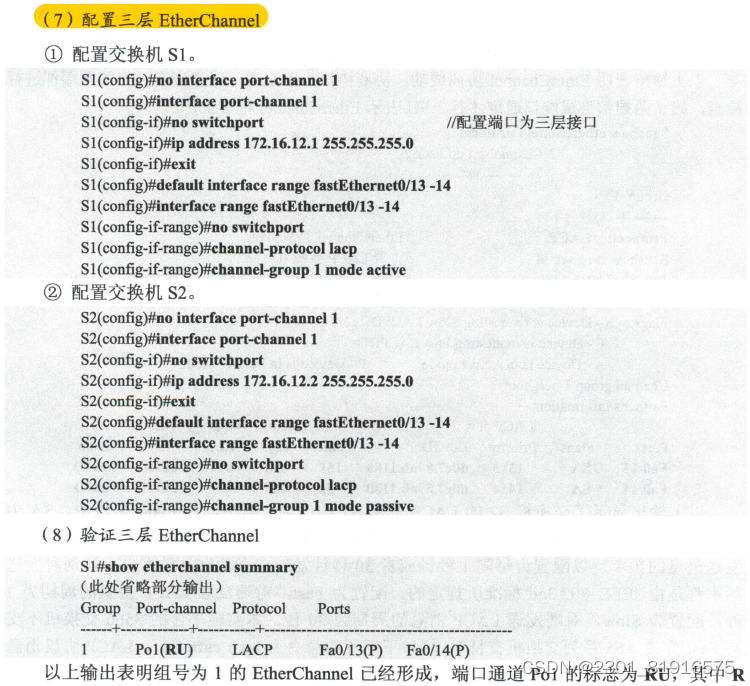

1.配置S1交换机

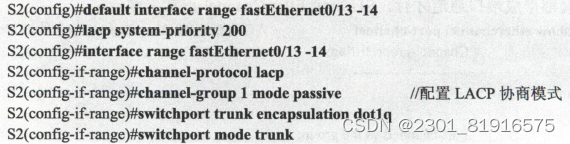

2.配置S2交换机

技术要点：

①交换机激活某端口的LACP 协议后，该端口将通过发送LACPDU向对端通告自己的系统优先级、系统MAC地址、端口优先级和端口号。对端接收到这些信息后，将这些信息与自己的属性比较，选择能够聚合的端口,从而双方可以对端口加入或退出某个动态聚合组达成一致。

②由于交换机每个 EtherChannel组所能支持的最大端口数有限制,如果当前的成员端口数量超过了可聚合的最大端口数的限制，则本端系统和对端系统会进行协商,根据交换机LACP系统ID来决定端口的状态，LACP系统ID小的一方为主动端。在主动端首先比较LACP端口优先级，端口优先级小的端口被选中，如果 LACP端口优先级相同，则比较端口号，端口号小的被选中并加入 EtherChannel组。

七.验证LACP协商EtherChannel

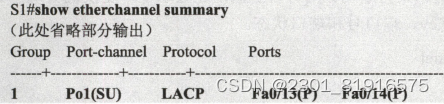

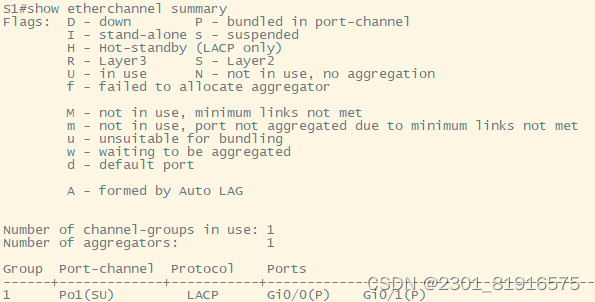

1.show etherchannel summary

以上输出表明EtherChannel协商成功，协商协议为LACP。注意应在链路的两端都进行检查，确认两端都形成端口通道才行，SU表示EtherChannel正常工作。

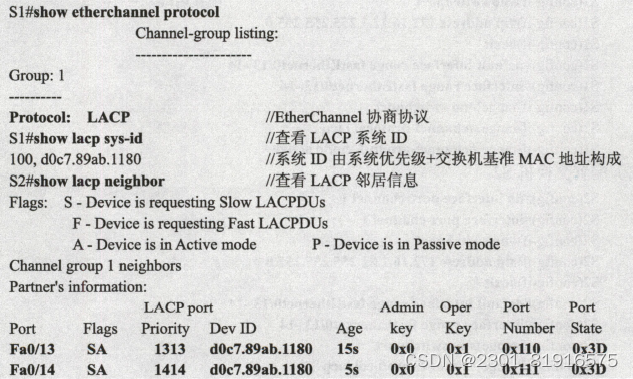

2.show etherchannel protocol

以上输出显示了交换机S2的LACP邻居S1的信息，其中，在 Flags字段中，SA中的S表示设备采用慢速(Slow)发送LACP数据包，A表示LACP的模式为Active。LACP发送消息的频率可以配置为每隔1秒钟或者30秒钟发送一个LACP数据包，这两种发送频率都是由IEEE 802.3ad标准所规定的。配置为 Fast，对端发送LACP消息的周期为1秒;配置为 Slow，对端发送LACP消息的周期为30秒。本实验平台的3560交换机不支持Fast方式(65系列交换机支持)，端口下配置的命令为lacp rate fast。LACP协议消息的超时时间为LACP消息发送周期的3倍。两端配置的超时时间可以不一致。但为了便于维护，建议用户配置一致的LCAP协议消息超时时间。以上输出还显示了通过本交换机端口连接的邻居端口的LACP端口优先级、设备ID、老化时间、管理Key、操作Key、端口号和端口状态。
