本文详细描述了一个实验，涉及VLAN的基本工作原理，包括配置Access链路端口实现PC间的VLAN隔离，以及配置Trunk链路端口实现跨交换机VLAN通信。通过实际操作步骤和命令演示，帮助读者理解这两种端口类型的配置和作用。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

1 实验内容与目标:

完成本实验，您应该能够：

● 掌握 VLAN 的基本工作原理

● 掌握 Access 链路端口和Trunk 链路端口的基本配置

2 实验组网图:

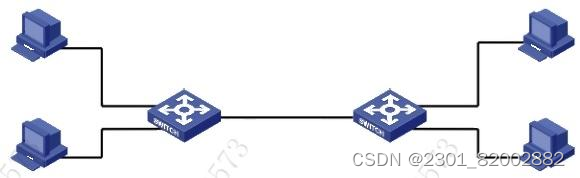

图1 VLAN 实验环境图

3 实验设备与版本:

本实验所需之主要设备器材如图1所示。

名称和型号	版本	数量	描述
S5820V2	CMW7.1	2
PC	Windows系统	4
第5类UTP以太网连接线		5

4 实验过程:

实验任务一：配置 Access 链路端口

本实验任务通过在交换机上配置 Access 链路端口而使PC 间处于不同VLAN, 隔离 PC 间的访问，从而使学员加深对Access 链路端口的理解。

步骤一：建立物理连接

按照图1进行连接，并检查设备的软件版本及配置信息，确保各设备软件版本符合要求, 所有配置为初始状态。如果配置不符合要求，请读者在用户模式下擦除设备中的配置文件，然后重启设备以使系统采用缺省的配置参数进行初始化。

以上步骤可能会用到以下命令：

步骤二：观察缺省VLAN

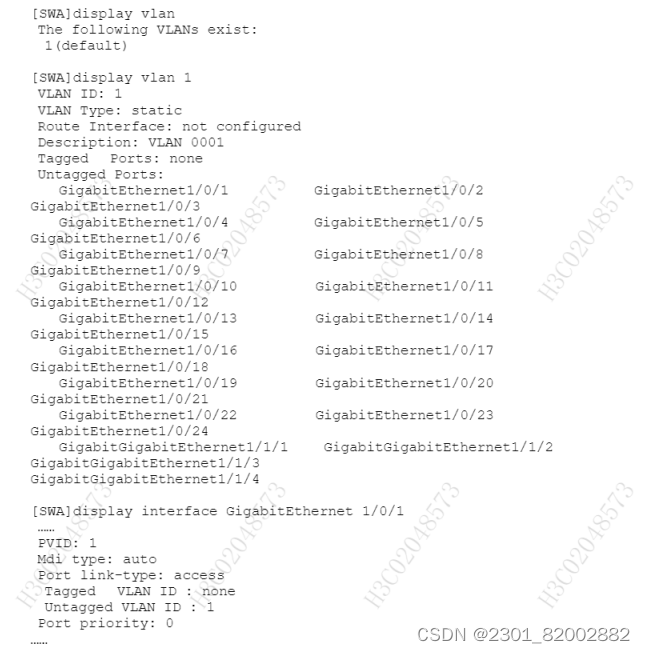

在交换机上查看 VLAN, 如下所示：

从以上输出可知，交换机上的缺省VLAN 是 VLAN1, 所有的端口处于VLAN1 中；端口

的 PVID 是1, 且是 Access 链路端口类型。

步骤三：配置VLAN 并添加端口

分别在 SWA 和 SWB 上创建 VLAN 2,并将 PCA 和 PCC 所连接的端口 GigabitEthernet 1/0/1 添加到 VLAN 2 中。

配置 SWA:

配置 SWB:

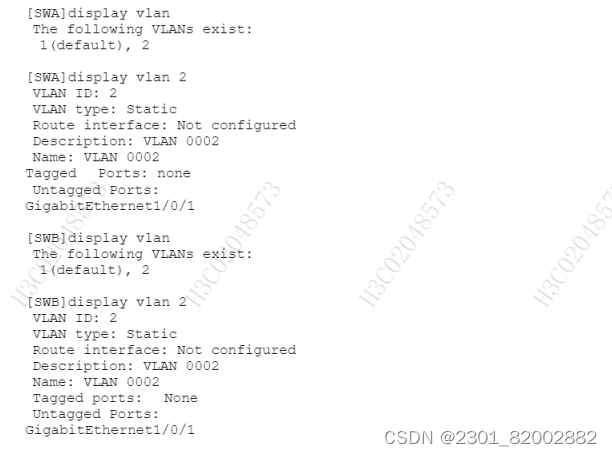

在交换机上查看有关VLAN2 的信息，如下所示：

步骤四：测试 VLAN 间的隔离

我们在 PC 上配置IP 地址，通过Ping 命令来测试处于不同VLAN 间的 PC 能否互通。

设备名称	IP地址	网关
PCA	172.16.0.1/24	-=
PCB	172.16.0.2/24
PCC	172.16.0.3/24
PCD	172.16.0.4/24

按表 3 - 2 所示在 PC 上配置 IP 地址 。

配置完成后，在 PCA 上用 Ping 命令来测试到其它 PC 的互通性。其结果应该是 PCA 与 PCB 不能够互通, PCC 和 PCD 不能够互通。证明不同VLAN 之间不能互通，连接在同一交换机上的 PC 被隔离了。

实验任务二：配置 Trunk 链路端口

本实验任务是在交换机间配置 Trunk 链路端口，来使同一VLAN 中的 PC 能够跨交换机访问。通过本实验，学员应该能够掌握 Trunk 链路端口的配置及作用。

步骤一：跨交换机 VLAN 互通测试

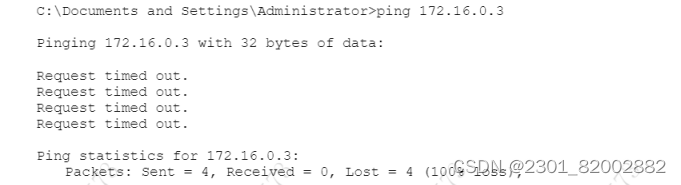

在上个实验中，PCA 和 PCC 都属于VLAN 2。在 PCA 上用 Ping 命令来测试与 PCC 能否

互通。其结果应该是不能，如下所示：

PCA 与 PCC 之间不能互通。因为交换机之间的端口 GigabitEthernet 1/0/24 是 Access 链路端口，且属于 VLAN 1, 不允许 VLAN 2 的数据帧通过。要想让VLAN2 数据帧通过端口GigabitEthernet 1/0/24,需要设置端口为Trunk 链路端口。

步骤二：配置 Trunk 链路端口

在 SWA 和 SWB 上配置端口 GigabitEthernet 1/0/24 为 Trunk 链路端口。

配置 SWA:

配置 SWB:

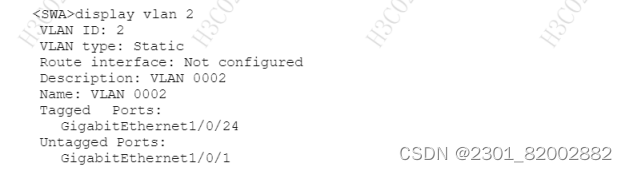

配置完成后，查看 VLAN 2 信息：

可以看到，VLAN2 中包含了端口GigabitEthernet 1/0/24,且数据帧是以带有标签(Tagged)

的形式通过端口的。

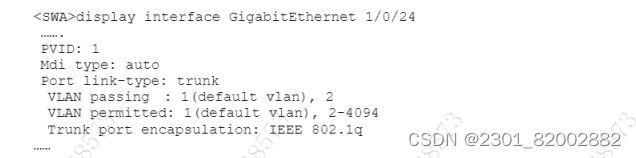

再查看端口 GigabitEthernet 1/0/24 信息：

从以上信息可知，端口的 PVID 值是1,端口类型是Trunk, 允许所有的VLAN(1-4094)

通过，但实际上是VLAN1 和 VLAN2 能够通过此端口(因为交换机上仅有VLAN 1 和 VLAN 2)。SWB 上 VLAN 和端口 GigabitEthernet 1/0/24 的信息与此类似，不再赘述。

步骤三：跨交换机 VLAN 互通测试

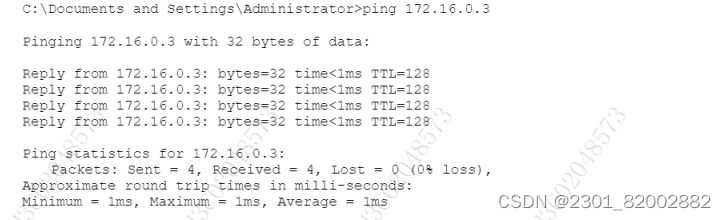

在 PCA 上用 Ping 命令来测试与 PCC 能否互通。其结果应该是能够互通，如下所示：

说明跨交换机 VLAN 间能够互通。

5 实验中的命令列表:

命令	描述
display vlan	显示交换机上的VLAN信息
display interface [interface-type [interface-number]]	显示指定接口当前的运行状态和相关信息
display vlan vlan-id	显示交换机上的指定VLAN信息
vlan vlan-id	创建VLAN并进入VLAN视图
port interface-list	向VLAN中添加一个或一组Access端口
port link-type{access \|hybrid trunk]	设置端口的链路类型
port trunk permit vlan {vlan-id-list\|all ]	允许指定的VLAN通过当前Trunk端口
