[STM32F407ZGT6] 初步认识（根据洋桃电子的学习笔记）

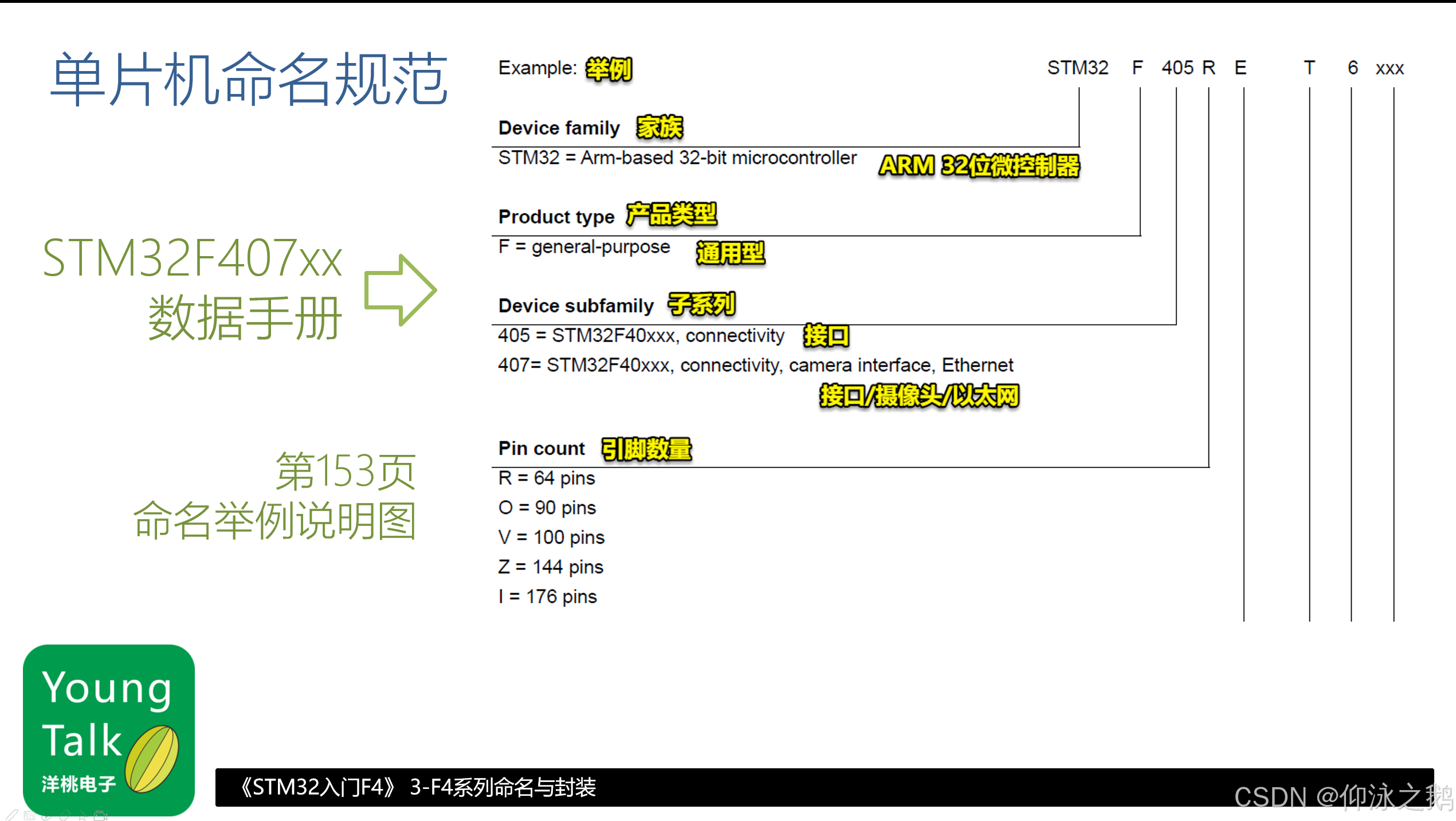

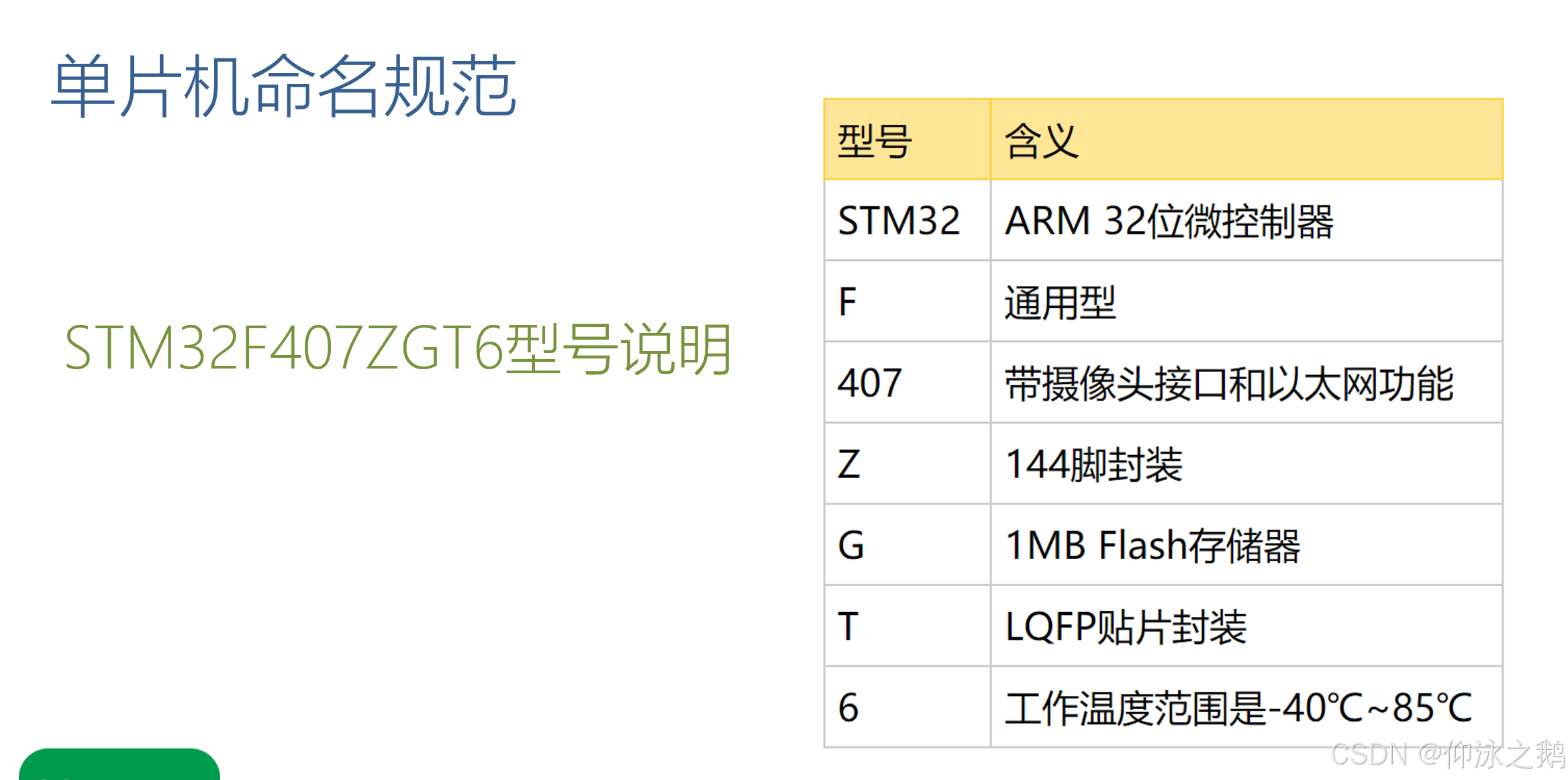

一、单片机命名规范

STM32：表示芯片是ARM 32位微控制器

F：         表示芯片为通用型

407：     表示芯片支持摄像头和以太网功能

Z:            表示芯片有36*4=144个外部引脚

G:           表示芯片有1MB大小的flash空间

T：         表示芯片采用LQFP封装

6：         表示芯片工作温度范围在-40~85℃

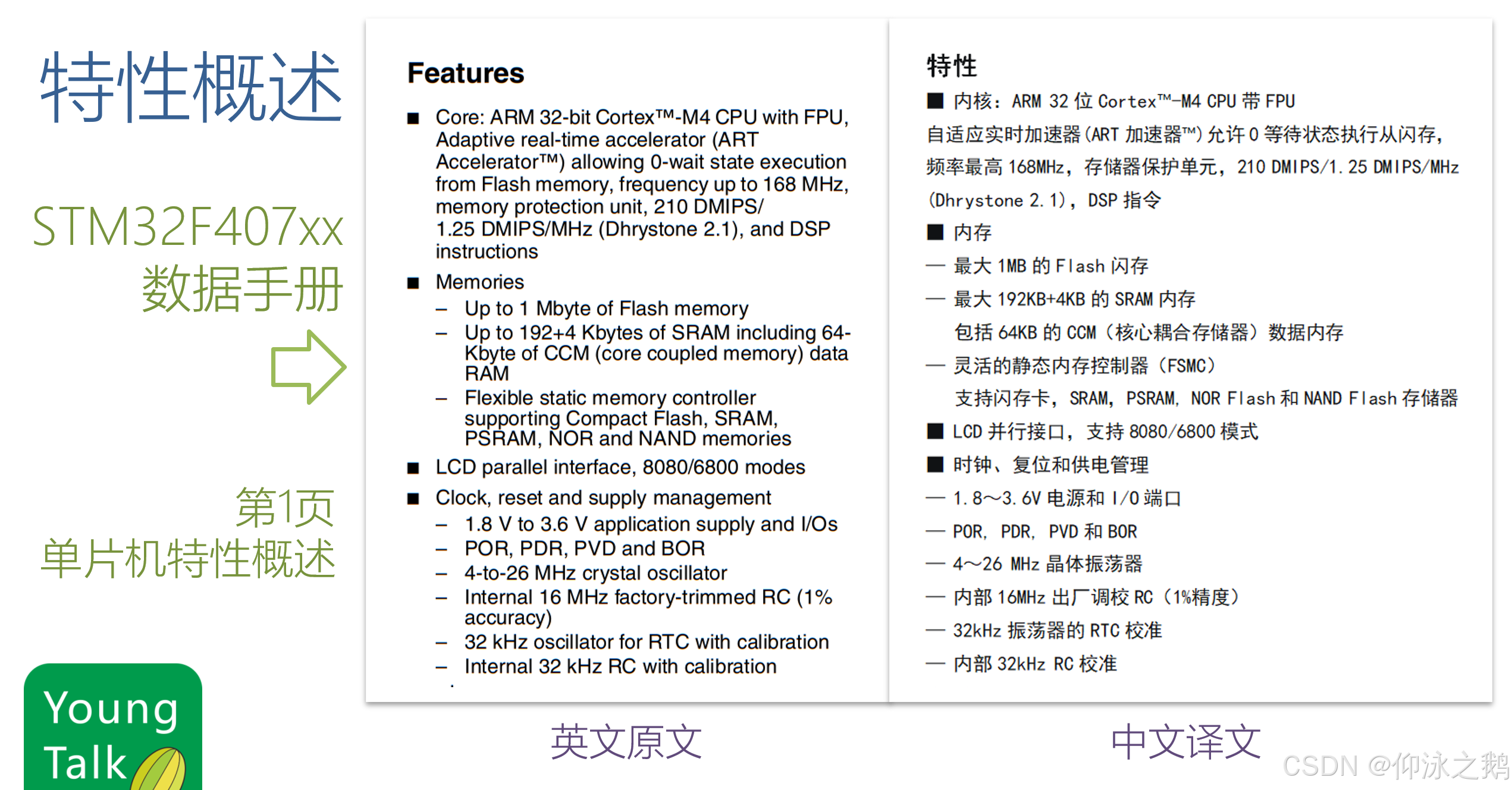

二、单片机特性概述

1.采用ARM 32位Cortex-M4内核，最高频率为168MHz

2.存储空间

        最大1MB Flash闪存

        最大192KB+4KB SRAM内存

        4KB备用SRAM在主电源断电后可通过备用电源供电继续保存数据

        支持FSMC外接存储器

3.LCD并行接口，支持8060/6800模式两种显示屏接口协议

4.电源与时钟频率

        1.8~3.6V电源供电

        POR：上电复位

        PDR：掉电复位

        PVD：电压低于设定值时触发中断

        BOR：当供电电压低于正常工作最小电压时强制复位

        外部时钟可以选用4~26MHz晶体振荡器

        内部时钟频率为16MHz

        支持外接32KHz晶振的内部时钟校准功能

        内置32KHz带校准功能的低速时钟（可用于RTC实时时钟和看门狗时钟）

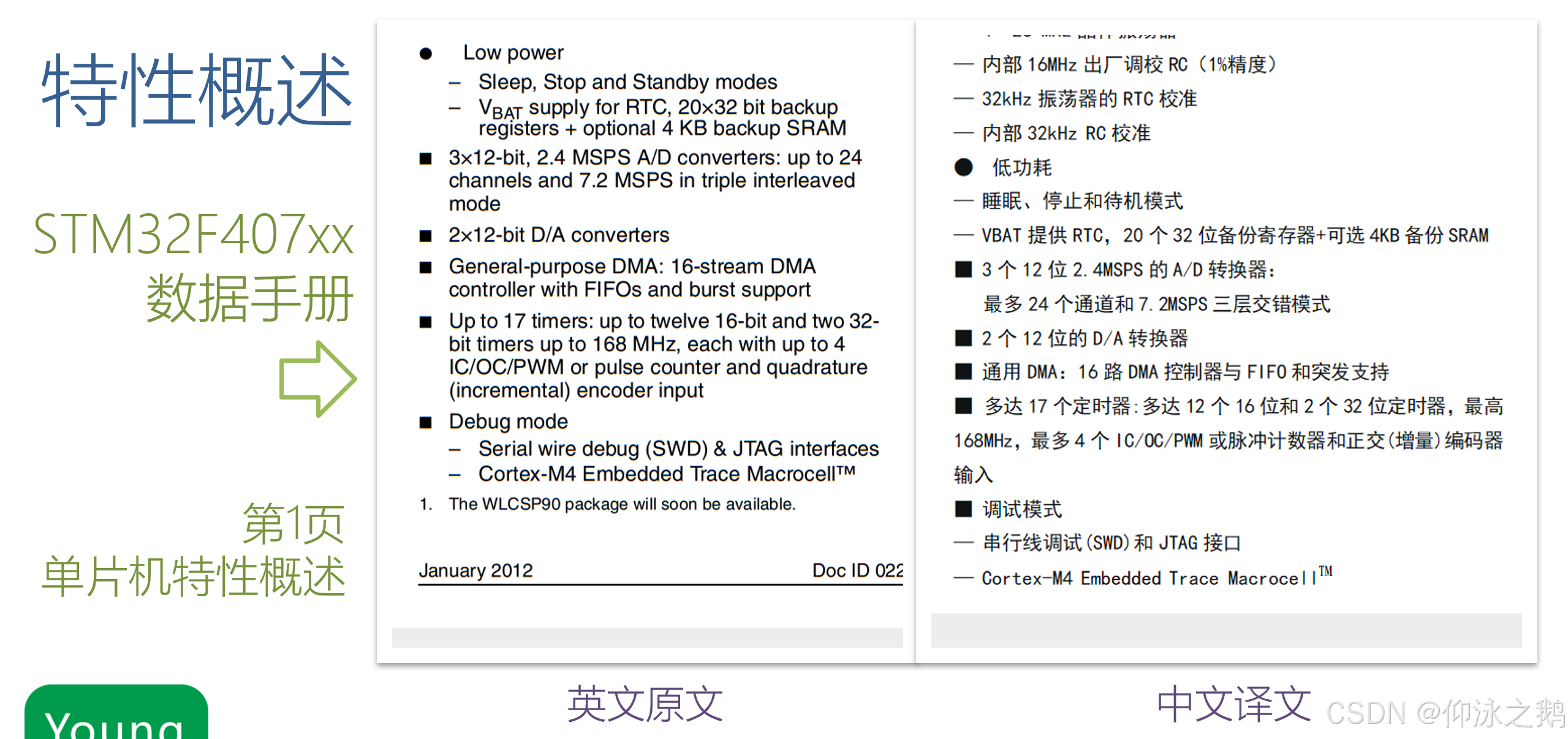

5.低功耗

        有睡眠、停止和待机三种低功耗模式

        可通过VBAT接口连接外部电池给芯片提供电源

6.内部资源

        3个12位ADC模数转换器

        2个12位DAC数模转换器

        DAM：16路DMA通道的数据转运与FIFO和突发支持

        17个定时器：包括12个16位定时器 + 2个32位定时器，最高支持168MHz

7.支持串口调试（SWD）和JTAG接口调试

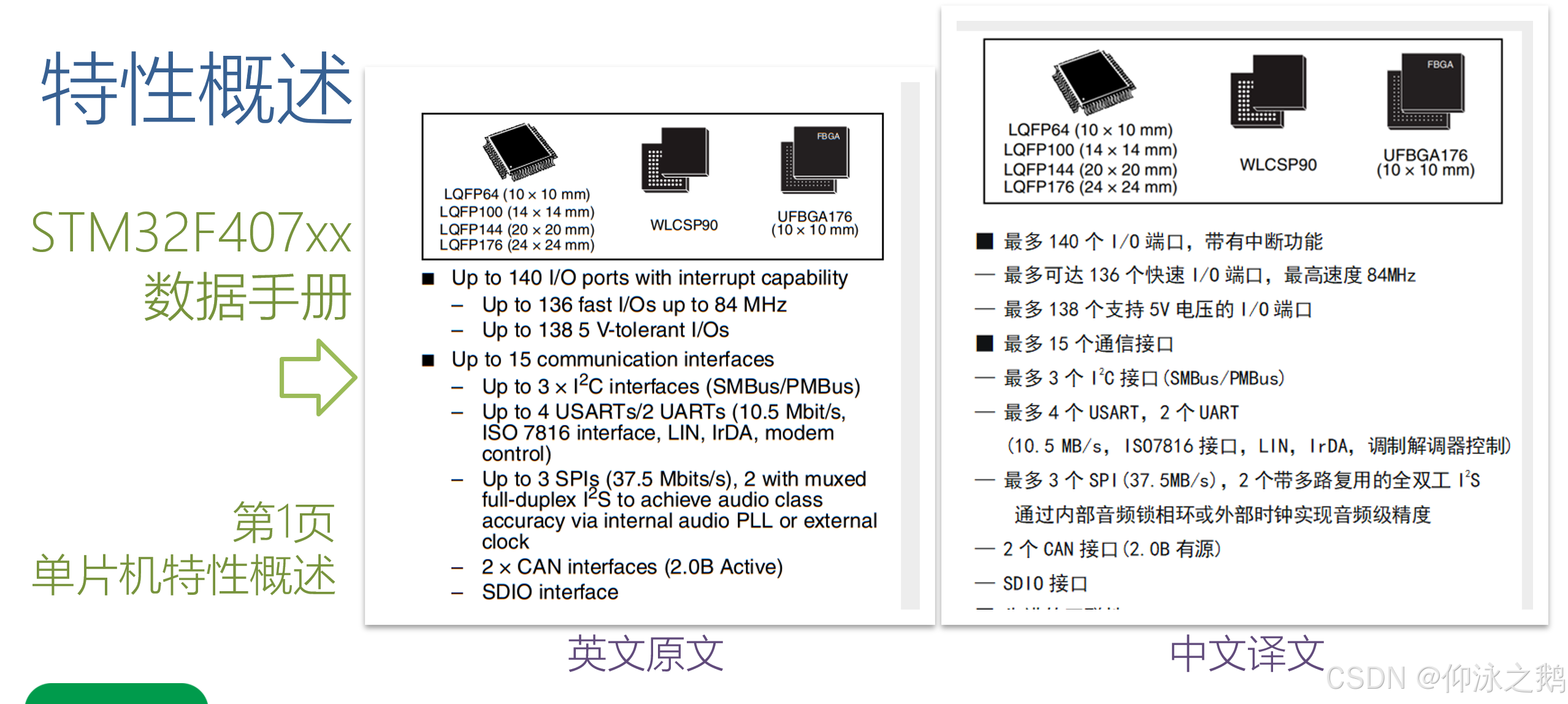

8.外部接口

        最多140个基本IO口，均带有中断功能（F407ZGT6有114个基本IO口）

        最多136个快速IO口支持84MHz

        最多138个IO口支持5V电压

        最多15个通信接口

                3个I2C

                4个USART + 2个UART ，最快10.5MB/s  （常用于蓝牙、WiFi等无线模块）

                3个SPI

                2个全双工I2S

                2个CAN

                1个SDIO

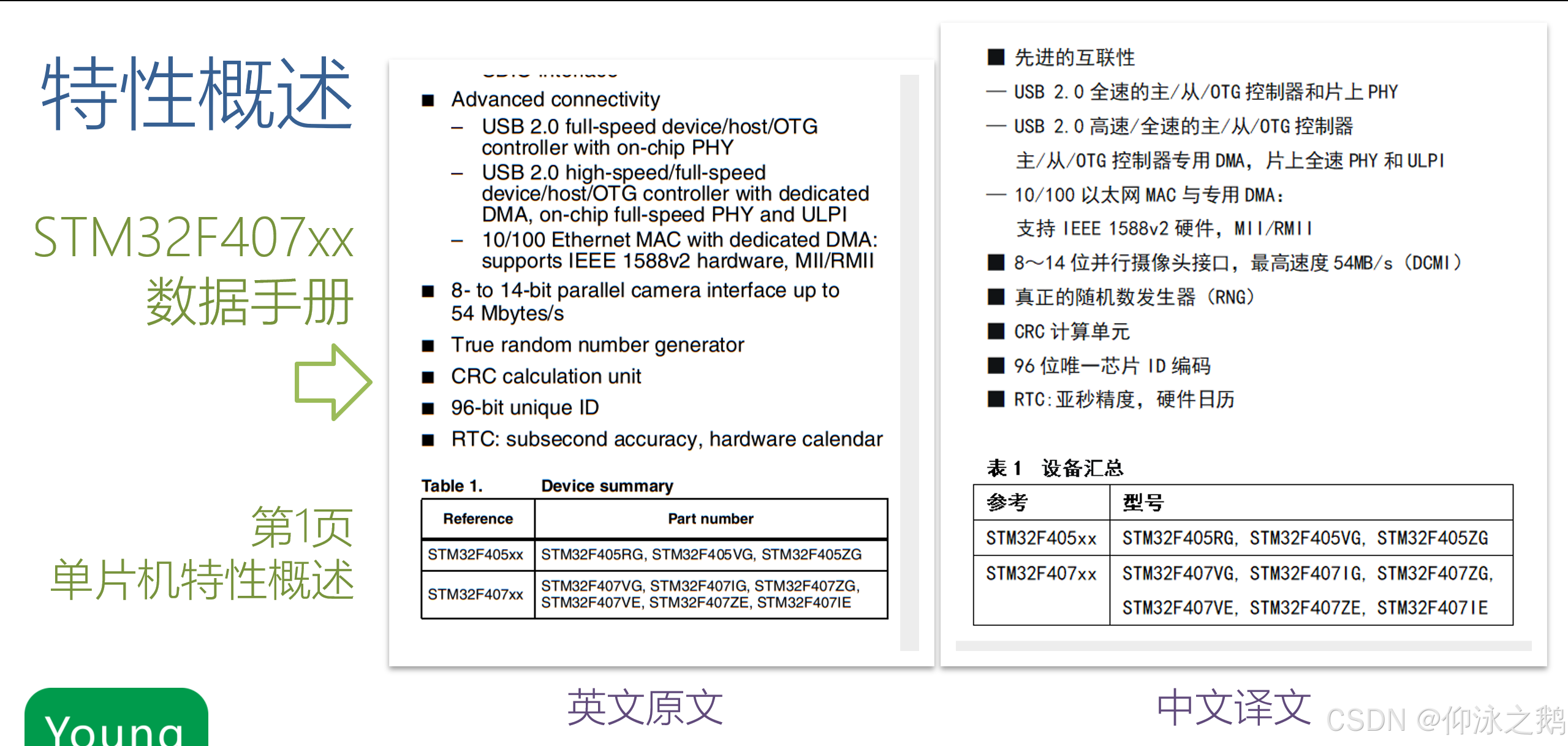

9.支持外部互联

        2个USB2.0接口，均支持主从设备模式，其中一个支持全/高速模式，另一个仅支持全速模式

        1个10~100以太网接口

10.支持8~14位并行摄像头接口（DCMI），最快可达54MB/s

11.真正的随机数发生器（RNG），可以生成32位的随机数，可用于验证码等安全应用

12.CRC计算单元，可用于校验数据是否正确

13.96位唯一芯片ID编码

14.RTC亚秒精度，可由硬件计算日历

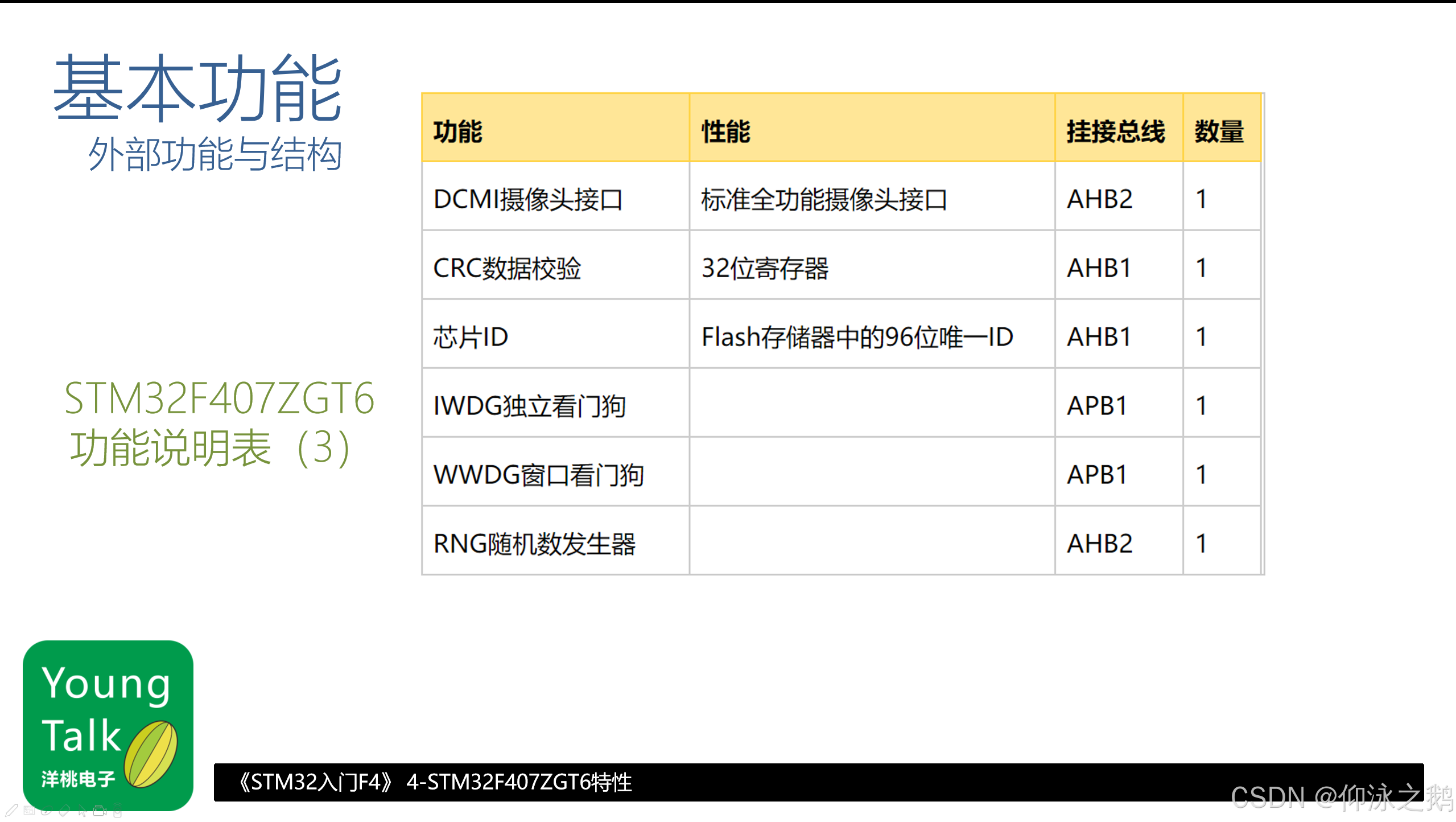

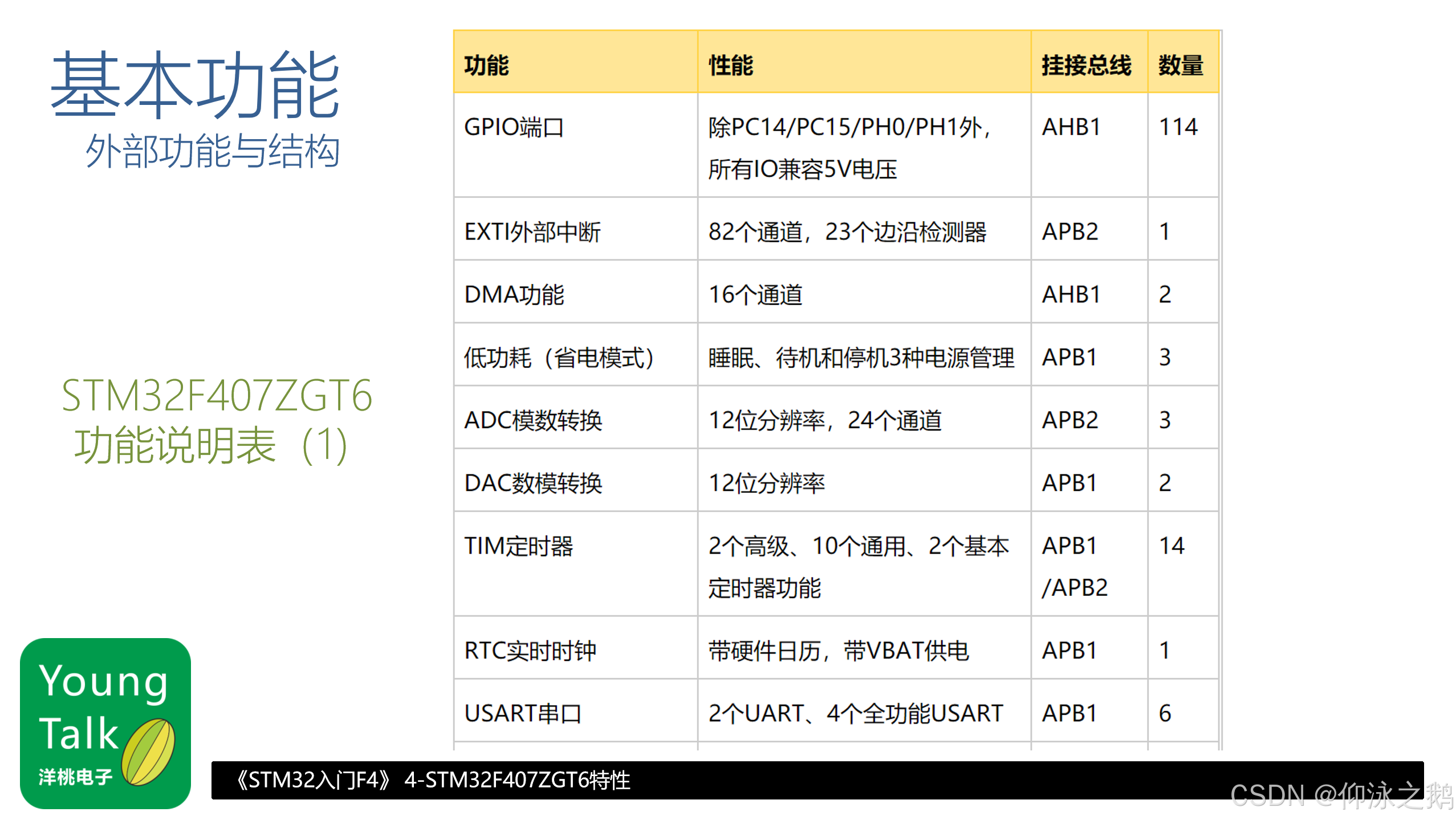

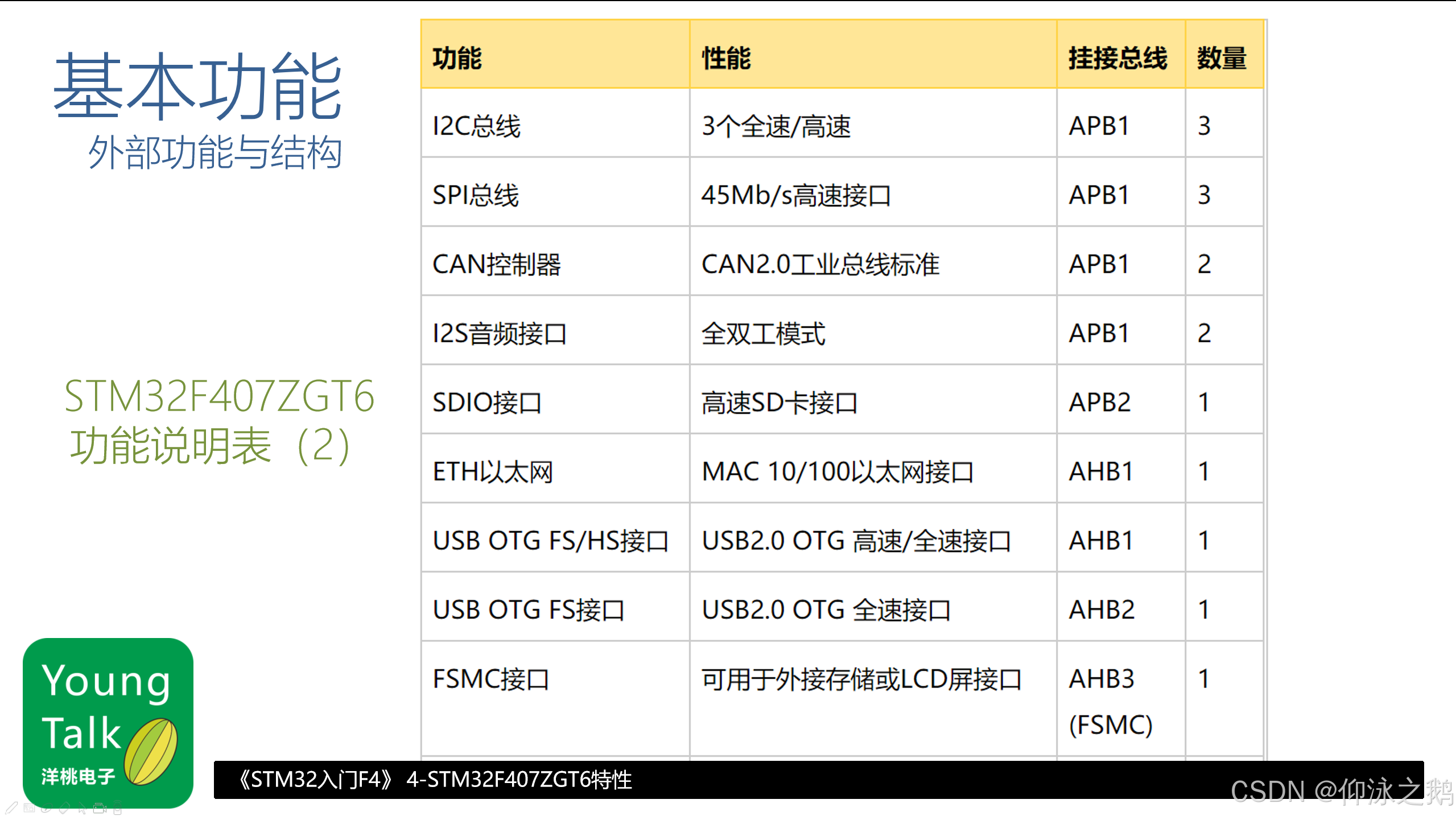

三、基本功能及其所在总线

嵌入式开发的核心宗旨：以最适合的性能、功能、成本，来完成最有性价比的产品开发！
