前言

在当今数字化与智能化飞速发展的时代，智能门禁系统已成为保障各类场所安全的关键设施，广泛应用于办公大楼、住宅小区、学校、工厂等场景，为人们提供高效、便捷且可靠的安全管理服务。

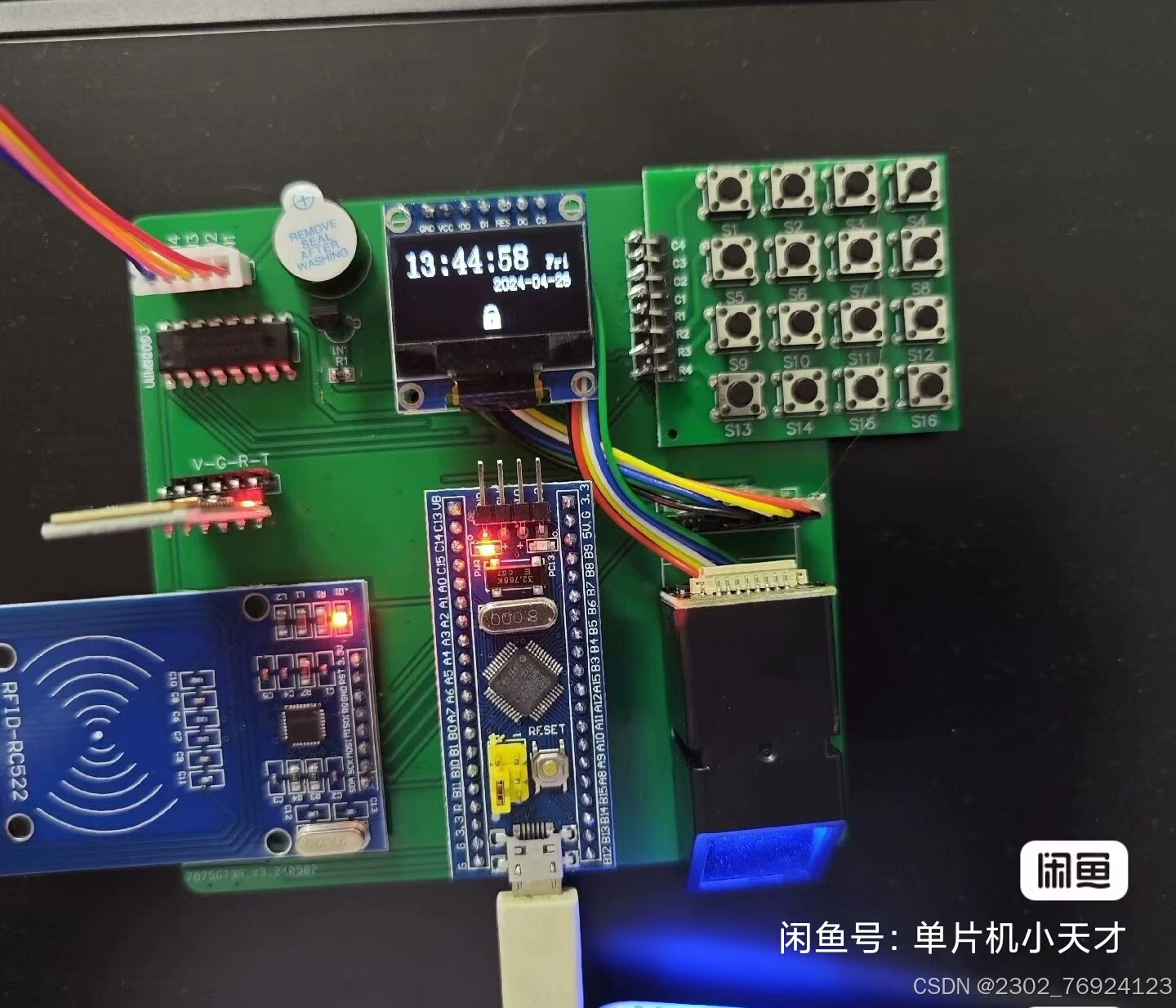

智能门禁成品图

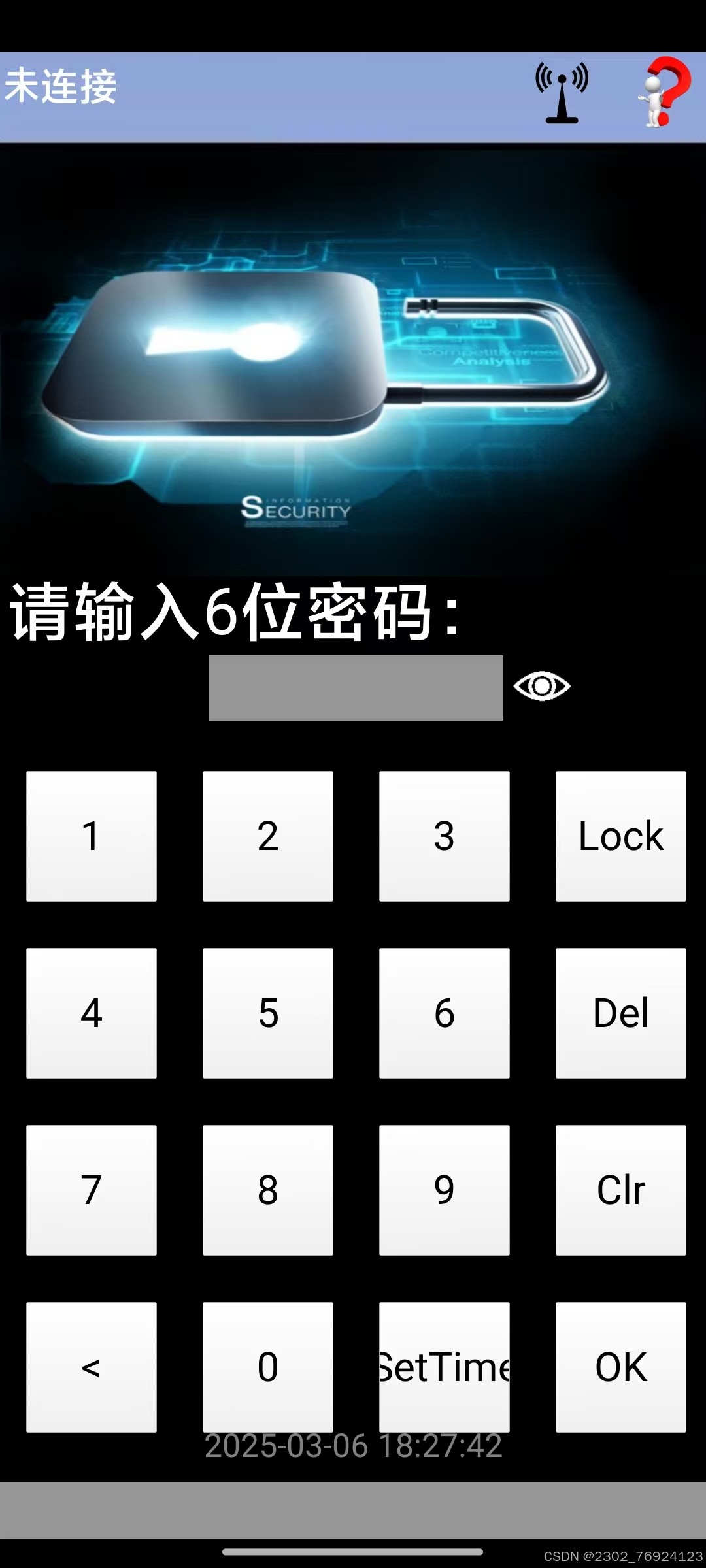

安卓软件图

一、智能门禁系统概述
智能门禁系统是一种基于现代信息技术、电子技术与网络技术深度融合的出入口控制系统。它通过识别人员的身份信息，如 IC 卡、指纹、人脸识别、密码等，来判断是否允许其进入特定区域，从而实现对出入口的有效管控，取代了传统的钥匙开锁方式，大大提升了安全性和管理效率。

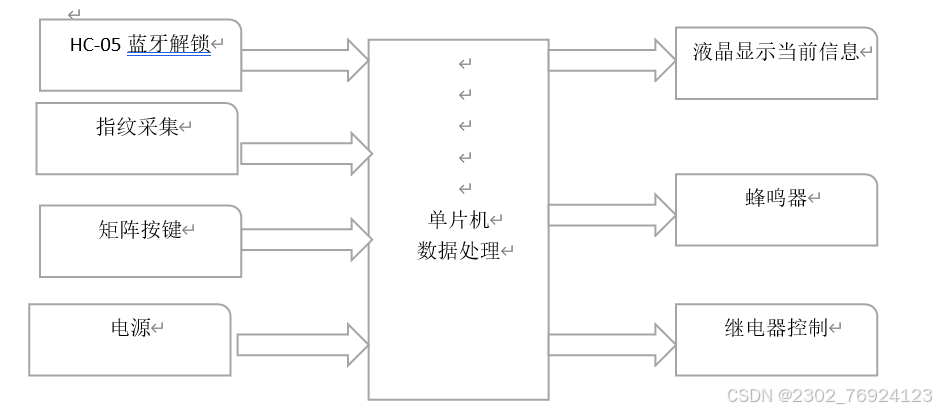

图1-1 硬件框图

二、智能门禁系统的工作原理
身份识别：这是智能门禁系统的首要环节。常见的识别方式包括：
IC 卡识别：人员持有内置芯片的 IC 卡，将卡片靠近门禁读卡器时，读卡器会发出电磁波与卡片芯片进行通信，读取卡片中的身份信息，如卡号等，以识别人员身份。这种识别方式操作简便，成本较低，但卡片可能存在遗失或被复制的风险。
指纹识别：利用指纹识别仪采集人员的指纹图像，然后通过算法对指纹的特征点进行提取和比对，与预先存储在数据库中的指纹模板进行匹配，以验证人员身份。指纹具有唯一性和难以伪造的特点，安全性较高，但对指纹采集环境和技术要求较为严格，比如手指受伤、脱皮等情况可能会影响识别效果。
人脸识别：基于人脸识别算法，通过摄像头采集人员的面部图像，对人脸的关键特征点，如眼睛、鼻子、嘴巴、脸型等进行提取和分析，与人脸数据库中的信息进行比对识别。人脸识别具有非接触式、便捷性高、识别速度快等优点，适合在人员流量较大的场所使用，但可能受到光线、人脸角度、表情等因素的影响。
密码识别：人员在门禁设备的输入面板上输入预设的密码，系统对输入的密码与存储的密码进行比对验证。密码识别成本低、使用方便，但密码容易被遗忘、泄露或被他人猜测，安全性相对较低。
门禁控制器：门禁控制器是智能门禁系统的核心部件，它接收来自身份识别设备的身份信息，并根据预先设定的权限规则进行判断处理。如果识别的身份信息符合进入权限，门禁控制器会向执行机构发送开锁信号，同时记录人员的进出时间、身份信息等数据，以便后续查询和管理；反之，则不会触发开锁动作，并可能发出警报提示。
执行机构：执行机构主要负责执行门禁控制器下达的开锁或闭锁指令，常见的有电磁锁、电控锁等。电磁锁通过产生电磁吸力来控制门的开关状态，吸力大，能够可靠地锁住门体，但长时间通电可能会产生热量和能耗较高；电控锁则是在通电时处于开锁状态，断电时锁住门体，具有结构简单、成本较低、安装方便等优点，但需要确保在断电情况下仍能有效锁门，防止出现安全隐患。

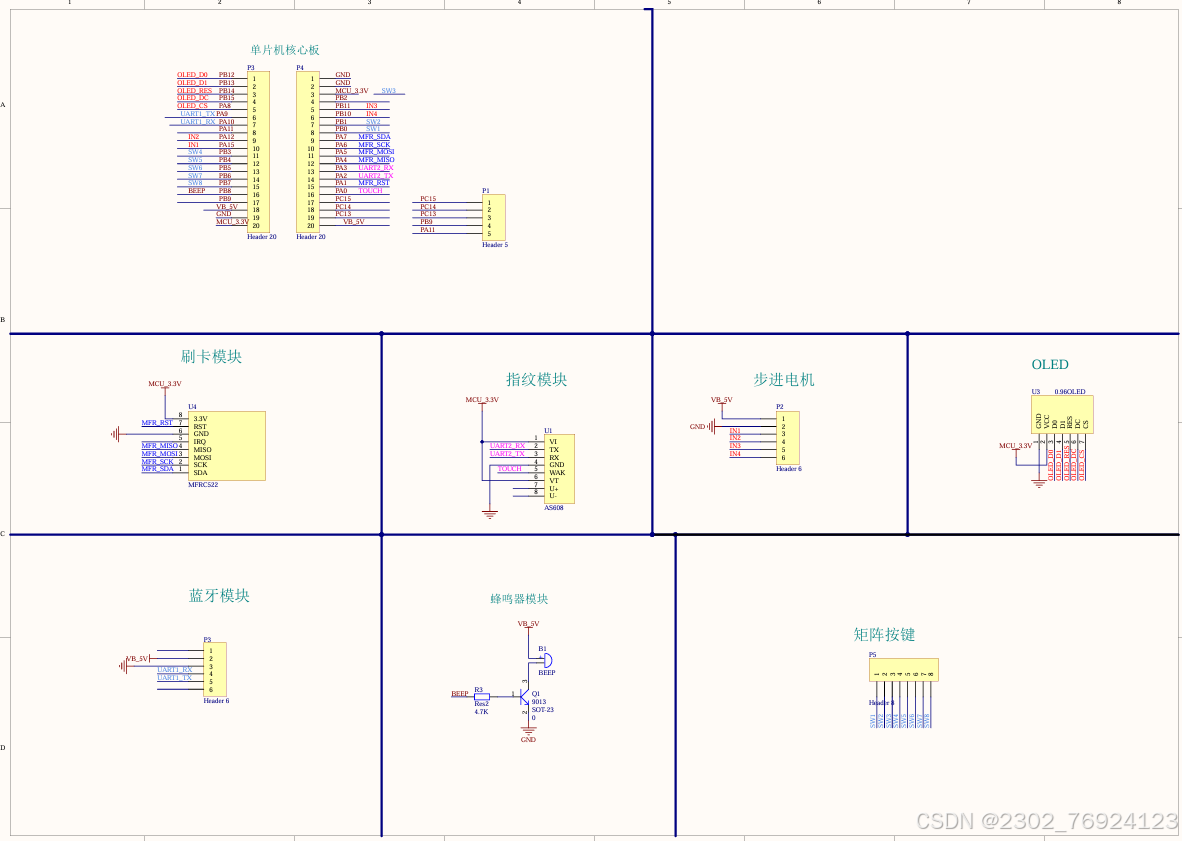

图2-1 智能门禁原理图


#include "main.h"

#include <string.h>

u8 key_value;
SysTemPat sys;

#define MAXERRTIMES 5
#define usart2_baund  57600//串口2波特率，根据指纹模块波特率更改

//要写入到STM32 FLASH的字符串数组
const u8 TEXT_Buffer[]={0x17,0x23,0x6f,0x60,0,0};
#define TEXT_LENTH sizeof(TEXT_Buffer)	 		  	//数组长度
#define SIZE TEXT_LENTH/4+((TEXT_LENTH%4)?1:0)
#define FLASH_SAVE_ADDR  0X0802C124 	//设置FLASH 保存地址(必须为偶数，且所在扇区,要大于本代码所占用到的扇区.
										//否则,写操作的时候,可能会导致擦除整个扇区,从而引起部分程序丢失.引起死机.

SysPara AS608Para;//指纹模块AS608参数
u16 ValidN;//模块内有效指纹个数
u8** kbd_tbl;

void Display_Data(void);//显示时间
void Add_FR(void);	//录指纹
void Del_FR(void);	//删除指纹
int press_FR(void);//刷指纹
void ShowErrMessage(u8 ensure);//显示确认码错误信息
int password(void);//密码锁
void SetPassworld(void);//修改密码
void starting(void);//开机界面信息
u8 MFRC522_lock(void);//刷卡解锁
u8 Add_Rfid(void);		//录入
void Set_Time(void);
void Massige(void);
void SysPartInit(void );   //系统参数初始化
//u8 Pwd[7]="      ";  //解锁密码1
//u8 Pwd2[7]="      ";  //解锁密码2
//u8 cardid[6]={0,0,0,0,0,0};  //卡号1
int Error;  //密码验证信息


u8 DisFlag = 1;



//数字的ASCII码
uc8 numberascii[]={'0','1','2','3','4','5','6','7','8','9','A','B','C','D','E','F'};
//显示缓冲区
u8  dispnumber5buf[6];
u8  dispnumber3buf[4];
u8  dispnumber2buf[3];
//MFRC522数据区
u8  mfrc552pidbuf[18];
u8  card_pydebuf[2];
u8  card_numberbuf[5];
u8  card_key0Abuf[6]={0xff,0xff,0xff,0xff,0xff,0xff};
u8  card_writebuf[16]={0,1,2,3,4,5,6,7,8,9,10,11,12,13,14,15};
u8  card_readbuf[18];
//SM05-S数据区
u8  sm05cmdbuf[15]={14,128,0,22,5,0,0,0,4,1,157,16,0,0,21};
//extern声明变量已在外部的C文件里定义，可以在主文件中使用
extern u8  sm05receivebuf[16];	//在中断C文件里定义
extern u8  sm05_OK;							//在中断C文件里定义

//u8 * week[7]={"Mon","Tue","Wed","Thu","Fri","Sat","Sun"};
u8 * week[7]={"Sun","Mon","Tue","Wed","Thu","Fri","Sat"};
u8 * setup[7]={"1、录入指纹","2、删除指纹","3、修改密码","4、修改时间","5、录入卡片","6、查看信息"};

int key_num;
void DisUnLock(void )
{
	OLED_Clear();
	Show_Str(20,10,128,24,"解锁中...",24,0);
	OLED_Refresh_Gram();//更新显示
	Walkmotor_ON();
	Show_Str(20,10,128,24,"已解锁！",24,0);
	OLED_Refresh_Gram();//更新显示
	delay_ms(1500);
}

void DisLock(void )
{
	OLED_Clear();
	Show_Str(30,20,128,16,"锁定中！",16,0);
	OLED_Refresh_Gram();//更新显示
	Walkmotor_OFF();
	Show_Str(30,20,128,16,"已锁定！",16,0);
	OLED_Show_Font(56,48,0);//锁
	OLED_Refresh_Gram();//更新显示
	delay_ms(1000);
}



 int main(void)
 {
	u16 set=0;
	 u8 err=0;

	int time1;
	int time2;		//锁屏时间
	char arrow=0;  //箭头位子
	//SysHSI_Init();
	delay_init();	    	 //延时函数初始化
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2); //设置NVIC中断分组2:2位抢占优先级，2位响应优先级
	uart_init(9600);	 //串口初始化为9600
	printf("串口功能正常\r\n");
	Button4_4_Init();          //初始化与按键连接的硬件接口
	OLED_Init();    			//显示初始化
	 BEEP_Init();			//蜂鸣器初始化
	Walkmotor_Init();        //步进电机初始化
//	BEEP_Init();			//蜂鸣器初始化
	usart2_init(usart2_baund);           //初始化指纹模块
	PS_StaGPIO_Init();
	OLED_Clear();

	starting();//开机信息  logo
	err = RTC_Init();	  			//RTC初始化
	if(err)
	{
		OLED_Clear();
		Show_Str(12,13,128,20,"RTC CRY ERR!",12,0);
		OLED_Refresh_Gram();//更新显示
		delay_ms(3000);
	}
	SysPartInit();   //系统参数初始化
 	while(1)
	{
//锁屏界面
MAIN:
			OLED_Clear();
			OLED_Show_Font(56,48,0);//显示锁图标
			while(1)
			{
				time1++;Display_Data();//时间显示：每1000ms更新一次显示数据

				if(DisFlag == 1)
				{
					DisFlag = 0;
					OLED_Fill(0,24,16,63,0);
					OLED_Refresh_Gram();//更新显示
				}

				if((time1%100)==1)
		 		{
					//MFRC522解锁
						time1=0;
						MFRC522_Initializtion();
						Error=MFRC522_lock();
						if(Error==0)
						{
							goto MENU;
						}
						else
						{
							OLED_Show_Font(56,48,0);//锁
						}

						//手机蓝牙解锁密码1
						Error=usart1_cherk((char*)sys.passwd1);
						if(Error==0){
							OLED_Clear_NOupdate();
							Show_Str(12,13,128,20,"蓝牙密码1：正确",12,0);
							OLED_Refresh_Gram();//更新显示
							delay_ms(800);
							DisUnLock();
							goto MENU;
						}
						else
						{

							Show_Str(12,13,128,12,"蓝牙密码：错误！",12,0);

							OLED_Show_Font(56,48,0);//锁
						}



				}
				//指纹解锁
				if(PS_Sta)	 //检测PS_Sta状态，如果有手指按下
				{
						while(PS_Sta){
						Error=press_FR();//刷指纹
						if(Error==0)
						{
							//DisUnLock();
							goto MENU;   //跳到解锁界面
						}
						else
						{
							OLED_Show_Font(56,48,0);//锁
						}
					}
				}
				//密码锁
				key_num=Button4_4_Scan();	//按键扫描
				if(key_num!=-1)
				{
					Error=password();//密码解锁函数
					if(Error==0)
					{
						goto MENU;	//跳到解锁界面
					}
					else
					{
						OLED_Show_Font(56,48,0);//锁
					}
				}

				delay_ms(1);



			}
			/********************主界面**************************/

MENU:
			OLED_Clear();
MENUNOCLR:
			OLED_Fill(0,0,20,48,0);
			//主页菜单显示
			if(arrow<3){
				Show_Str(5,arrow*16,128,16,"->",16,0);//显示箭头
				set=0;}
			else {
				Show_Str(5,(arrow-3)*16,128,16,"->",16,0);
				set=3;}
			Show_Str(25,0,128,16,setup[set],16,0);
			Show_Str(25,16,128,16,setup[set+1],16,0);
			Show_Str(25,32,128,16,setup[set+2],16,0);
			Show_Str(0,52,128,12,"上    下     确定",12,0);
			OLED_Refresh_Gram();//更新显示
			time2=0;
			while(1)
			{
						//超时锁屏
						time2++;
						if(time2>10000 | key_num==4){

							OLED_Clear();
								DisLock();
								if(time2>10000)beep_on_mode2();
								time2 =0;
//								delay_ms(1000);
								OLED_Clear();
								goto MAIN;
						}
						//手机蓝牙锁定
						if(memcmp(USART_RX_BUF,"LOCK",4)==0)	{
//							USART_RX_STA=0;
//							memset(USART_RX_BUF,0,USART_REC_LEN);
							DisLock();
							goto MAIN;
						}

						//功能选项选择
						key_num=Button4_4_Scan();
						if(key_num)
						{
							if(key_num==13){
								if(arrow>0)arrow--;
								goto MENUNOCLR;
							}
							if(key_num==15){
								if(arrow<5)arrow++;
								goto MENUNOCLR;
							}
							if(key_num==16){
								switch(arrow)
								{
									case 0:Add_FR();		break;//录指纹
									case 1:Del_FR();		break;//删指纹
									case 2:SetPassworld();break;//修改密码
									case 3:Set_Time(); break;  //设置时间
									case 4:Add_Rfid(); break;  //录入卡片
									case 5:Massige(); break;  //显示信息
//
								}
								goto MENU;
							}
						}delay_ms(1);
			}
	}//while






 }

 u8 DisErrCnt(void)
 {
	 int time=0;
	 u8 buf[64];
	 if(sys.errTime>0)//错误次数计数
	{

		OLED_Clear();
		while(1)
		{
			if(time++ == 1000)
			{
				time = 0;
				if(sys.errTime==0)
				{
					OLED_Clear();
					break;
				}
				Show_Str(0,16,128,16,"密码错误次数过多",16,0);
				sprintf(buf,"请%02d秒后重试", sys.errTime);
				Show_Str(20,32,128,16,buf,16,0);
				OLED_Refresh_Gram();//更新显示
			}
			delay_ms(1);
			if(4 == Button4_4_Scan())//返回
			{
				OLED_Clear();
				return 1;
			}
		}
	}
 }


//获取键盘数值
u16 GET_NUM(void)
{
	u8  key_num=0;
	u16 num=0;
		OLED_ShowNum(78,32,num,3,12);
	OLED_Refresh_Gram();//更新显示
	while(1)
	{
		key_num=Button4_4_Scan();
		if(key_num != -1)
		{
//			if(key_num==13)return 0xFFFF;//‘返回’键
//			if(key_num==14)return 0xFF00;//
//			if(key_num>0&&key_num<10&&num<99)//‘1-9’键(限制输入3位数)
//				num =num*10+key_num;
//			if(key_num==15)num =num/10;//‘Del’键
//			if(key_num==10&&num<99)num =num*10;//‘0’键
//			if(key_num==16)return num;  //‘Enter’键

			switch(key_num)
				{
					case 1:
					case 2:
					case 3:
						if(key_num>0&&key_num<10&&num<99)//‘1-9’键(限制输入3位数)
						num =num*10+key_num;
					break;
					case 4://返回
						return 0xFFFF;
					return -1;

					break;
					case 5:
					case 6:
					case 7:
						if(key_num>0&&key_num<10&&num<99)//‘1-9’键(限制输入3位数)
						num =num*10+key_num-1;
					break;
					case 8:num =num/10;//‘del’键
					break;
					case 9:
					case 10:
					case 11:
						if(key_num>0&&key_num<10&&num<99)//‘1-9’键(限制输入3位数)
						num =num*10+key_num-2;
					break;
					case 12: break;//DIS
					case 13:
					case 15:
						return 0xFF00;
					break;
					case 14:num =num*10;
					break;
					case 16:return num;
					break;
				}
		OLED_ShowNum(78,32,num,3,12);
	OLED_Refresh_Gram();//更新显示
		}
	}
}
//密码锁
int password(void)
{
	int  key_num=0,i=0,satus=0;
	u16 num=0,num2=0,time3=0,time;
	u8 pwd[11]="          ";
	u8 hidepwd[11]="          ";
	u8 buf[64];
	OLED_Clear();//清屏

	if(DisErrCnt())return -1;//错误次数超限

	OLED_Clear();//清屏
	Show_Str(5,0,128,16,"密码：",16,0);
	Show_Str(10,16,128,12," 1   2   3  Bck",12,0);
	Show_Str(10,28,128,12," 4   5   6  Del",12,0);
	Show_Str(10,40,128,12," 7   8   9  Dis",12,0);
	Show_Str(10,52,128,12,"Clr  0  Clr  OK",12,0);
	OLED_Refresh_Gram();//更新显示
//	Show_Str(102,36,128,12,"显示",12,0);
//	Show_Str(0,52,128,12,"删除 清空   返回 确认",12,0);
	while(1)
	{
		key_num=Button4_4_Scan();
		if(key_num != -1)
		{
			DisFlag = 1;
			time3=0;
			if(key_num != -1)
			{
				DisFlag = 1;
				time3=0;
				switch(key_num)
				{
					case 1:
					case 2:
					case 3:
						pwd[i]=key_num+0x30; //1-3
						hidepwd[i]='*';
						i++;
					break;
					case 4://返回
						OLED_Clear();
						delay_ms(500);
					return -1;

					break;
					case 5:
					case 6:
					case 7:
						pwd[i]=key_num+0x30-1; //4-6
						hidepwd[i]='*';
						i++;
					break;
					case 8:
						if( i > 0){
							pwd[--i]=' ';  //‘del’键
							hidepwd[i]=' ';
						}
					break;
					case 9:
					case 10:
					case 11:
						pwd[i]=key_num+0x30-2; //4-6
						hidepwd[i]='*';
						i++;
					break;
					case 12:satus=!satus; break;//DIS
					case 13:
					case 15:
						while(i--){
						pwd[i]=' ';  //‘清空’键
						hidepwd[i]=' ';
						}
						i=0;
					break;
					case 14:
						pwd[i]=0x30; //4-6
						hidepwd[i]='*';
						i++;
					break;
					case 16:
						goto UNLOCK;
					break;
				}
		}
		if(DisFlag == 1)
		{
		if(satus==0)OLED_ShowString(53,0,hidepwd,12);
		else
			OLED_ShowString(53,0,pwd,12);
		OLED_Refresh_Gram();//更新显示
		}

		time3++;
		if(time3%1000==0){
			OLED_Clear();//清屏
			return -1;
		}
	}
}

UNLOCK:
		for(i=0; i<10; i++){   //验证虚伪密码
			if(pwd[i]==sys.passwd1[num])num++;
				else num=0;
			if(num==6)
				break;
		}
		for(i=0; i<10; i++){   //验证密码
			if(pwd[i]==sys.passwd2[num2])num2++;
				else num2=0;
			if(num2==6)
				break;
		}
		if(num==6 | num2==6){
			DisUnLock();
			OLED_Clear();//清屏
			sys.errCnt = 0;
			return 0;
		}
		else {
			sys.errCnt++;//错误次数计数
			if(sys.errCnt>MAXERRTIMES)
				sys.errTime = 30; //30秒不能再解锁
			OLED_Clear();//清屏
			Show_Str(45,48,128,16,"密码错误！",16,0);
			OLED_Refresh_Gram();//更新显示
			beep_on_mode1();
			delay_ms(1500);
			OLED_Clear();//清屏
			return -1;
		}

}


//显示确认码错误信息
void ShowErrMessage(u8 ensure)
{
	Show_Str(0,48,128,12,(u8*)EnsureMessage(ensure),12,0);
	OLED_Refresh_Gram();//更新显示
	delay_ms(1000);
	OLED_ShowString(0,48,"                   ",12);

	OLED_Refresh_Gram();//更新显示
}
//录指纹
void Add_FR(void)
{
	u8 i,ensure ,processnum=0;
	int key_num;
	u16 ID;
	OLED_Clear();//清屏
	while(1)
	{
		key_num=Button4_4_Scan();
		if(key_num==16){
			OLED_Clear();//清屏
			return ;
		}
		switch (processnum)
		{
			case 0:
				//OLED_Clear();//清屏
				i++;
				Show_Str(0,0,128,16,"=== 录入指纹 ===",16,0);
				Show_Str(0,24,128,12,"请按指纹！  ",12,0);
				Show_Str(104,52,128,12,"返回",12,0);
				OLED_Refresh_Gram();//更新显示
				ensure=PS_GetImage();
				if(ensure==0x00)
				{
					BEEP=1;
					ensure=PS_GenChar(CharBuffer1);//生成特征
					BEEP=0;
					if(ensure==0x00)
					{
						Show_Str(0,24,128,12,"指纹正常！    ",12,0);
						OLED_Refresh_Gram();//更新显示
						i=0;
						processnum=1;//跳到第二步
					}else ShowErrMessage(ensure);
				}else ShowErrMessage(ensure);
				//OLED_Clear();//清屏
				break;

			case 1:
				i++;
				Show_Str(0,24,128,12,"请再按一次指纹",12,0);
				OLED_Refresh_Gram();//更新显示
				ensure=PS_GetImage();
				if(ensure==0x00)
				{
					BEEP=1;
					ensure=PS_GenChar(CharBuffer2);//生成特征
					BEEP=0;
					if(ensure==0x00)
					{
						Show_Str(0,24,128,12,"指纹正常！",12,0);
						OLED_Refresh_Gram();//更新显示
						i=0;
						processnum=2;//跳到第三步
					}else ShowErrMessage(ensure);
				}else ShowErrMessage(ensure);
				//OLED_Clear();//清屏
				break;

			case 2:
				Show_Str(0,24,128,12,"对比两次指纹        ",12,0);
				OLED_Refresh_Gram();//更新显示
				ensure=PS_Match();
				if(ensure==0x00)
				{
					Show_Str(0,24,128,12,"两次指纹一样       ",12,0);
					OLED_Refresh_Gram();//更新显示
					processnum=3;//跳到第四步
				}
				else
				{
					Show_Str(0,24,128,12,"对比失败 请重录    ",12,0);
					OLED_Refresh_Gram();//更新显示
					ShowErrMessage(ensure);
					i=0;
					OLED_Clear();//清屏
					processnum=0;//跳回第一步
				}
				delay_ms(1200);
				//OLED_Clear();//清屏
				break;

			case 3:
			Show_Str(0,24,128,12,"生成指纹模板...    ",12,0);
			OLED_Refresh_Gram();//更新显示
				ensure=PS_RegModel();
				if(ensure==0x00)
				{
//
					Show_Str(0,24,128,12,"生成指纹模板成功!",12,0);
					OLED_Refresh_Gram();//更新显示
					processnum=4;//跳到第五步
				}else {processnum=0;ShowErrMessage(ensure);}
				delay_ms(1200);
				break;

			case 4:
				//OLED_Clear();//清屏
			Show_Str(0,24,128,12,"请输入储存ID:        ",12,0);
			Show_Str(122,52,128,12," ",12,0);
			Show_Str(0,52,128,12,"删除 清空      确认",12,0);
			OLED_Refresh_Gram();//更新显示
				do
					ID=GET_NUM();
				while(!(ID<AS608Para.PS_max));//输入ID必须小于模块容量最大的数值
				ensure=PS_StoreChar(CharBuffer2,ID);//储存模板
				if(ensure==0x00)
				{
          OLED_Clear_NOupdate();//清屏
					Show_Str(0,30,128,16,"录指纹成功!",16,0);
					PS_ValidTempleteNum(&ValidN);//读库指纹个数
					Show_Str(66,52,128,12,"剩余",12,0);
					OLED_ShowNum(90,52,AS608Para.PS_max-ValidN,3,12);
					OLED_Refresh_Gram();//更新显示
					delay_ms(1500);
					OLED_Clear();
					return ;
				}else {processnum=0;ShowErrMessage(ensure);}
				OLED_Clear();//清屏
				break;
		}
		delay_ms(400);
		if(i==10)//超过5次没有按手指则退出
		{
			OLED_Clear();
			break;
		}
	}
}

//刷指纹
int press_FR(void)
{
	SearchResult seach;
	u8 ensure;
	char str[256];


	if(DisErrCnt())return -1;//错误次数超限
	ensure=PS_GetImage();

	OLED_Clear_NOupdate();
	Show_Str(0,0,128,16,"正在检测指纹",16,0);
	OLED_Refresh_Gram();//更新显示
	if(ensure==0x00)//获取图像成功
	{
		ensure=PS_GenChar(CharBuffer1);
		if(ensure==0x00) //生成特征成功
		{

			ensure=PS_HighSpeedSearch(CharBuffer1,0,AS608Para.PS_max,&seach);
			if(ensure==0x00)//搜索成功
			{
				OLED_Clear_NOupdate();
				Show_Str(20,10,128,24,"解锁中...",24,0);
				OLED_Refresh_Gram();//更新显示
				Walkmotor_ON();
				Show_Str(20,10,128,24,"已解锁！",24,0);
				OLED_Refresh_Gram();//更新显示
				OLED_Show_Font(112,18,1);//开锁
				//str=mymalloc(SRAMIN,2000);
				sprintf(str,"ID:%d     匹配分",seach.pageID);
				Show_Str(0,52,128,12,(u8*)str,12,0);
				sprintf(str,":%d",seach.mathscore);
				Show_Str(96,52,128,12,(u8*)str,12,0);
				//myfree(SRAMIN,str);
				OLED_Refresh_Gram();//更新显示
				delay_ms(1800);
				OLED_Clear();
				return 0;
			}
			else {
				sys.errCnt++;//错误次数计数
				if(sys.errCnt>MAXERRTIMES)
					sys.errTime = 30; //30秒不能再解锁
				ShowErrMessage(ensure);
				OLED_Refresh_Gram();//更新显示
				beep_on_mode1();
				OLED_Clear();
				return -1;
			}
	  }
		else
			ShowErrMessage(ensure);

	OLED_Refresh_Gram();//更新显示
	 delay_ms(2000);
		OLED_Clear();

	}
	return -1;
}

//删除指纹
void Del_FR(void)
{
	u8  ensure;
	u16 num;
	OLED_Clear();
	Show_Str(0,0,128,16,"=== 删除指纹 ===",16,0);
	Show_Str(0,16,128,12,"输入指纹ID：",12,0);
	Show_Str(0,52,128,12,"返回 清空    确认删除",12,0);
	OLED_Refresh_Gram();//更新显示
	delay_ms(50);
//	AS608_load_keyboard(0,170,(u8**)kbd_delFR);
	num=GET_NUM();//获取返回的数值
	if(num==0xFFFF)
		goto MENU ; //返回主页面
	else if(num==0xFF00)
		ensure=PS_Empty();//清空指纹库
	else
		ensure=PS_DeletChar(num,1);//删除单个指纹
	if(ensure==0)
	{
		OLED_Clear();
		Show_Str(0,20,128,12,"删除指纹成功！",12,0);
		Show_Str(80,48,128,12,"剩余",12,0);
	OLED_Refresh_Gram();//更新显示
	}
  else
		ShowErrMessage(ensure);

	OLED_Refresh_Gram();//更新显示
	PS_ValidTempleteNum(&ValidN);//读库指纹个数
	OLED_ShowNum(110,48,AS608Para.PS_max-ValidN,3,12);
	delay_ms(1200);

MENU:
	OLED_Clear();
}
//修改密码
void SetPassworld(void)
{
	int pwd_ch=0;
	int  key_num=0,i=0,satus=0;
	u16 time4=0;
	u8 pwd[6]="      ";
	u8 hidepwd[6]="      ";
	u8 buf[10];
	OLED_Clear();//清屏
	Show_Str(10,16,128,12," 1   2   3  Bck",12,0);
	Show_Str(10,28,128,12," 4   5   6  Del",12,0);
	Show_Str(10,40,128,12," 7   8   9  Dis",12,0);
	Show_Str(10,52,128,12,"Clr  0  Chg  OK",12,0);


	Show_Str(5,0,128,16,"新密码",16,0);
	sprintf((char*)buf,"%d:",pwd_ch+1);
	Show_Str(5,48,128,16,buf,16,0);
	OLED_Refresh_Gram();//更新显示
	while(1)
	{
		key_num=Button4_4_Scan();
		if(key_num != -1)
		{
			DisFlag = 1;
			time4=0;
			switch(key_num)
			{
				case 1:
				case 2:
				case 3:
					pwd[i]=key_num+0x30; //1-3
					hidepwd[i]='*';
					i++;
				break;
				case 4://返回
					OLED_Clear();
					delay_ms(500);
				return ;

				break;
				case 5:
				case 6:
				case 7:
					pwd[i]=key_num+0x30-1; //4-6
					hidepwd[i]='*';
					i++;
				break;
				case 8:
					if( i > 0){
						pwd[--i]=' ';  //‘del’键
						hidepwd[i]=' ';
					}
				break;
				case 9:
				case 10:
				case 11:
					pwd[i]=key_num+0x30-2; //4-6
					hidepwd[i]='*';
					i++;
				break;
				case 12:satus=!satus; break;//DIS
				case 13:
					sprintf((char*)buf,"%d:",pwd_ch+1);
					Show_Str(5,48,128,16,buf,16,0);
					pwd_ch = !pwd_ch;
				case 15:
					while(i--){
					pwd[i]=' ';  //‘清空’键
					hidepwd[i]=' ';
					}
					i=0;
				break;
				case 14:
					pwd[i]=0x30; //4-6
					hidepwd[i]='*';
					i++;
				break;
				case 16:
					goto MODIF;
				break;
			}
		}
		if(DisFlag == 1)
		if(satus==0)
		{
			OLED_ShowString(70,0,hidepwd,12);
			OLED_Refresh_Gram();//更新显示
		}
		else
		{
			OLED_ShowString(70,0,pwd,12);
			OLED_Refresh_Gram();//更新显示
		}

		time4++;
		if(time4%1000==0){
			OLED_Clear();//清屏
			DisFlag = 1;
			return ;
		}
	}


MODIF:
	if(pwd_ch==0)
	{
		memcpy(sys.passwd1,pwd,7);
		STMFLASH_Write(SYS_SAVEADDR,(u16*)&sys,sizeof(sys));//保存到内部FLASH

		//STMFLASH_Read(SYS_SAVEADDR,(u16*)&sys,sizeof(sys)); //读取
		printf("pwd=%s",sys.passwd1);
	}
	else
	{
		memcpy(sys.passwd2,pwd,7);
		STMFLASH_Write(SYS_SAVEADDR,(u16*)&sys,sizeof(sys));//保存密码到内部FLASH
//		STMFLASH_Write(0X08090004,(u32*)pwd,2);//保存密码到内部eeprom
		//STMFLASH_Read(SYS_SAVEADDR,(u16*)&sys,sizeof(sys)); //读取密码2
		printf("pwd2=%s",sys.passwd1);
	}
	OLED_Clear();//清屏
	Show_Str(0,48,128,16,"密码修改成功 ！",16,0);
	OLED_Refresh_Gram();//更新显示
	delay_ms(1000);
}
//设置时间
void Set_Time(void)
{
//	RTC_TimeTypeDef RTC_TimeStruct;
//	RTC_DateTypeDef calendar;
	u16 year;
	u8 mon,dat,wek,hour,min,sec;
	u16 time5=0;
	u8 tbuf[40];
	int key_num;
	int st=0;

//	RTC_GetTime(RTC_Format_BIN,&RTC_TimeStruct);
//	RTC_GetDate(RTC_Format_BIN, &calendar);
	year=calendar.w_year;
	mon=calendar.w_month;
	dat=calendar.w_date;
	wek=calendar.week;
	hour=calendar.hour;
	min=calendar.min;
	sec=calendar.sec;
	OLED_Clear();
	Show_Str(98,38,128,12,"<--",12,0);
	Show_Str(0,52,128,12,"减  加   切换  确定",12,0);

	OLED_Refresh_Gram();//更新显示
	while(1)
	{
		time5++;
		key_num=Button4_4_Scan();
			if(key_num==12 | time5==3000){
				OLED_Clear();//清屏
				return ;
			}
			if(key_num==13){
				switch(st)
				{
					case 0:if(hour>0)hour--;break;
					case 1:if(min>0)min--;break;
					case 2:if(sec>0)sec--;break;
					case 3:if(wek>0)wek--;break;
					case 4:if(year>0)year--;break;
					case 5:if(mon>0)mon--;break;
					case 6:if(dat>0)dat--;break;
				}
			}
			if(key_num==14){
				switch(st)
				{
					case 0:if(hour<23)hour++;break;
					case 1:if(min<59)min++;break;
					case 2:if(sec<59)sec++;break;
					case 3:if(wek<7)wek++;break;
					case 4:if(year<2099)year++;break;
					case 5:if(mon<12)mon++;break;
					case 6:if(dat<31)dat++;break;
				}
			}
			if(key_num==15){
				if(st<7)st++;
				if(st==7)st=0;
			}
			if(key_num==16){
				break;
			}
		if(time5%250==0)
		{
			switch(st)			//闪烁
				{
					case 0:OLED_ShowString(0,0,"  ",24);break;
					case 1:OLED_ShowString(36,0,"  ",24);break;
					case 2:OLED_ShowString(72,0,"  ",24);break;
					case 3:OLED_ShowString(110,12,"   ",12);break;
					case 4:OLED_ShowString(68,26,"    ",12);break;
					case 5:OLED_ShowString(98,26,"  ",12);break;
					case 6:OLED_ShowString(116,26,"  ",12);break;
				}
			OLED_Refresh_Gram();//更新显示
		}
		if(time5%500==0)
		{
			time5=0;
			sprintf((char*)tbuf,"%02d:%02d:%02d",hour,min,sec);
			OLED_ShowString(0,0,tbuf,24);
			//RTC_GetDate(RTC_Format_BIN, &calendar);
			sprintf((char*)tbuf,"%04d-%02d-%02d",year,mon,dat);
			OLED_ShowString(68,26,tbuf,12);
			sprintf((char*)tbuf,"%s",week[wek]);
			OLED_ShowString(110,12,tbuf,12);
			OLED_Refresh_Gram();//更新显示
		}delay_ms(1);
	}
//	RTC_Set_Time(hour,min,sec,RTC_H12_AM);	//设置时间
//	RTC_Set_Date(year,mon,dat,wek);		//设置日期
	RTC_Set(year,mon,dat,hour, min,sec);
	OLED_Clear();
	Show_Str(20,48,128,16,"设置成功！",16,0);
	OLED_Refresh_Gram();//更新显示
	delay_ms(1000);
}

//录入新卡
u8 Add_Rfid(void)
{
    u8 ID;
    u16 time6=0;
    u8 i,key_num,status=1,card_size;
    OLED_Clear();
    Show_Str(0,0,128,16,"=== 录入卡片 ===",16,0);
    Show_Str(0,20,128,12,"请放入新卡片：",12,0);
    Show_Str(0,52,128,12,"返回",12,0);
    OLED_Refresh_Gram(); // 更新显示
    MFRC522_Initializtion(); // 初始化MFRC522

    while(1)
    {
        AntennaOn();
        status = MFRC522_Request(0x52, card_pydebuf); // 寻卡
        if(status == 0) // 如果读到卡
        {
            printf("rc522 ok\r\n");
            Show_Str(0,38,128,12,"读卡成功！",12,0);
            OLED_Refresh_Gram(); // 更新显示
            status = MFRC522_Anticoll(card_numberbuf); // 防撞处理
            card_size = MFRC522_SelectTag(card_numberbuf); // 选卡
            status = MFRC522_Auth(0x60, 4, card_key0Abuf, card_numberbuf); // 验卡
            status = MFRC522_Write(4, card_writebuf); // 写卡（写卡要小心，特别是各区的块3）
            status = MFRC522_Read(4, card_readbuf); // 读卡

            // 输出卡片序列号，用于调试
            printf("卡的序列号：");
            for(i=0; i<5; i++)
            {
                printf("%#x ", card_numberbuf[i]);
            }
            printf("\r\n");

            AntennaOff();

            OLED_Clear_NOupdate();
            Show_Str(0,12,128,12,"请输入储存ID(0-9):  ",12,0);
            Show_Str(122,52,128,12," ",12,0);
            Show_Str(0,52,128,12,"删除 清空      确认",12,0);
            OLED_Refresh_Gram(); // 更新显示

            do
            {
                ID = GET_NUM(); // 获取用户输入的ID
            }
            while(!(ID < 10)); // 输入ID必须小于最大容量

            printf("正在录入卡片：%d\r\n", ID);
            OLED_Clear_NOupdate();
            Show_Str(0,38,128,12,"正在录入.",12,0);
            OLED_Refresh_Gram(); // 更新显示

            // 将卡片序列号存储到sys结构体的对应ID位置
            for(i=0; i<5; i++)
            {
                sys.cardid[ID][i] = card_numberbuf[i];
            }

            // 将sys结构体写入内部FLASH保存
            STMFLASH_Write(SYS_SAVEADDR, (u16*)&sys, sizeof(sys));

            // 打印存储后的所有卡片信息，用于调试
            for(i=0; i<10; i++)
            {
                printf("cardid={%X,%X,%X,%X}\r\n", sys.cardid[i][0], sys.cardid[i][1], sys.cardid[i][2], sys.cardid[i][3]);
            }

            Show_Str(0,38,128,12,"录入成功！",12,0);
            OLED_Refresh_Gram(); // 更新显示
            delay_ms(1000);
            OLED_Clear();
            return 0;
        }

        key_num = Button4_4_Scan();
        time6++;
        if(time6 % 5000 == 0 | key_num == 13)
        {
            OLED_Clear();
            return 1;
        }
    }
}

//rfid卡锁
u8 MFRC522_lock(void)
{
	u8 i,j,status=1,card_size;
	u8 count;
	u8 prtfbuf[64];

	AntennaOn();
  status=MFRC522_Request(0x52, card_pydebuf);			//寻卡
	if(status==0)		//如果读到卡
	{
		if(DisErrCnt())return -1;//错误次数超限
		printf("rc522 ok\r\n");
		status=MFRC522_Anticoll(card_numberbuf);			//防撞处理
		card_size=MFRC522_SelectTag(card_numberbuf);	//选卡
		status=MFRC522_Auth(0x60, 4, card_key0Abuf, card_numberbuf);	//验卡
		status=MFRC522_Write(4, card_writebuf);				//写卡（写卡要小心，特别是各区的块3）
		status=MFRC522_Read(4, card_readbuf);					//读卡
		//MFRC522_Halt();															//使卡进入休眠状态
		//卡类型显示

		//printf("卡的类型：%#x %#x",card_pydebuf[0],card_pydebuf[1]);


		//卡序列号显，最后一字节为卡的校验码

		count=0;

		for(j=0;j<10;j++){
		printf("\r\n卡%d 的序列号：",j);
			for(i=0;i<5;i++)
			{
				printf("%x=%x    ",card_numberbuf[i],sys.cardid[j][i]);
				if(card_numberbuf[i]==sys.cardid[j][i])count++;
			}
		printf("\r\n");
			if(count>=4)
			{
				sys.errCnt = 0;
				OLED_Clear_NOupdate();
				sprintf(prtfbuf,"RFID:%d匹配成功",j);
				Show_Str(12,13,128,20,prtfbuf,12,0);
				OLED_Refresh_Gram();//更新显示
				delay_ms(500);
				DisUnLock();
				return 0;
			}else count=0;
		}
		{
			sys.errCnt++;//错误次数计数

			if(sys.errCnt>MAXERRTIMES)
				sys.errTime = 30; //30秒不能再解锁
			OLED_Clear();
			Show_Str(12,13,128,20,"卡片错误",12,0);
			OLED_Refresh_Gram();//更新显示
			beep_on_mode1();
			OLED_Clear();
			OLED_Show_Font(56,48,0);//锁
			DisFlag = 1;
		}

		printf("\n");
		//卡容量显示，单位为Kbits

		//printf("卡的容量：%dKbits\n",card_size);



		//读一个块的数据显示
//		printf("卡数据：\n");
//		for(i=0;i<2;i++)		//分两行显示
//		{
//			for(j=0;j<9;j++)	//每行显示8个
//			{
//				printf("%#x ",card_readbuf[j+i*9]);
//			}
//			printf("\n");
//		}

	}

	AntennaOff();
	return 1;
}

main.c代码

三、智能门禁系统的功能特点
高安全性：智能门禁系统采用多种身份识别技术和加密算法，确保只有经过授权的人员才能进入特定区域。同时，系统可以实时监控出入口状况，对异常情况，如非法入侵、强行开门等及时发出警报，并记录相关事件信息，为后续的安全防范提供依据。
便捷性：与传统钥匙相比，智能门禁系统免去了人员携带众多钥匙的麻烦，身份识别过程快速便捷，例如刷卡、刷脸或输入密码即可完成开门操作。而且，管理人员可以通过系统远程对人员的门禁权限进行设置、修改和查询，无需现场操作，大大提高了管理效率。
实时监控与管理：智能门禁系统能够实时记录人员的进出时间、身份信息以及设备的运行状态等数据，并可将这些数据上传至管理平台进行存储和分析。管理人员可以随时通过管理平台查看门禁记录，了解场所内人员的流动情况，实现对出入口的精细化管理和安全态势的实时掌握。
联动功能：智能门禁系统可以与其他安防系统，如视频监控系统、报警系统、门禁一卡通系统（包括消费、考勤、停车管理等功能）等进行联动。例如，当门禁系统检测到非法入侵时，可以自动触发视频监控系统对该区域进行重点监控录像，并同时向报警系统发送报警信号，实现多系统协同工作，提升整体安防水平。

四、智能门禁系统的应用场景
办公大楼：在企业办公大楼中，智能门禁系统可以根据员工的职位、部门等信息为其分配不同的门禁权限，限制非授权人员进入机密室、财务室、服务器机房等重要区域，保障企业核心资产和商业机密的安全。同时，与考勤系统联动，记录员工的上下班时间，实现考勤管理的自动化和精准化。
住宅小区：为小区居民提供安全便捷的出入管理服务，防止外来人员随意进入小区，保障居民的人身和财产安全。通过与小区的停车管理系统联动，实现车辆的自动识别和放行，提高小区交通管理效率。此外，还可以为居民提供诸如快递代收、社区活动通知等增值服务，提升小区的智能化水平和居民的生活品质。
学校：在学校校园内，智能门禁系统可以用于教学楼、实验室、图书馆、宿舍等场所的出入管理，确保只有本校师生和经过授权的人员能够进入。结合学校的教学管理系统，可以在上课期间对学生的出入情况进行实时监控和统计，防止学生逃课等现象发生。同时，在发生紧急情况时，门禁系统能够快速开启所有通道，便于人员快速疏散，保障师生的生命安全。
工厂与工业园区：在工厂和工业园区的出入口、车间、仓库等关键部位安装智能门禁系统，可以严格控制人员和物资的流动，防止未经许可的人员进入生产区域，避免发生安全事故或商业间谍行为。通过与工厂的生产管理系统联动，可以对员工的出勤情况、工作时间等进行精确统计和分析，为生产管理提供数据支持，提高生产效率和管理水平。

五、智能门禁系统的发展趋势
生物识别技术的深度应用：随着生物识别技术的不断发展和成熟，指纹识别、人脸识别等人脸识别技术将更加广泛地应用于智能门禁系统中，并且识别精度和速度将进一步提高。同时，多模态生物识别技术，即结合多种生物识别方式，如指纹 + 人脸、人脸 + 虹膜等，也将逐渐普及，从而进一步提升门禁系统的安全性和可靠性，有效防止伪造和欺诈行为。
物联网与云平台的融合：智能门禁系统将与物联网技术深度融合，实现设备之间的互联互通和数据共享。通过接入云平台，门禁系统可以实现远程管理和监控，管理人员可以随时随地通过手机或电脑等终端设备对门禁系统进行操作和设置。同时，云平台还可以提供大数据分析和人工智能服务，对门禁数据进行深度挖掘和分析，为用户提供更加精准的安全预警和管理决策支持，例如分析人员出入规律、预测安全风险等。
智能化与自动化程度的提升：未来的智能门禁系统将更加智能化和自动化，具备自主学习和自适应能力。系统可以根据人员的出入习惯和行为模式自动调整门禁策略和权限设置，例如对于经常加班的员工自动延长其在特定区域的门禁开放时间。同时，在发生异常情况时，系统能够自动采取相应的措施，如自动锁定门禁、发出警报并通知相关人员等，无需人工干预，大大提高了系统的应急响应能力和管理效率。
与其他智能系统的一体化集成：智能门禁系统将与建筑智能化系统的其他子系统，如楼宇自控系统、智能照明系统、能源管理系统等进行一体化集成，实现整个建筑的智能化联动控制。例如，当人员通过门禁进入办公室后，门禁系统可以自动向楼宇自控系统发送信号，触发照明设备开启、空调调节至适宜温度等操作，为人员提供更加便捷、舒适和节能的工作环境，提升建筑的智能化水平和用户体验。
总之，智能门禁系统作为现代安防领域的重要组成部分，以其高效、便捷、安全的特点，在各个领域发挥着不可替代的作用。随着科技的不断进步，智能门禁系统将持续创新和发展，为人们的生活和工作带来更多的便利与安全保障，助力构建更加智能、安全、和谐的社会环境。

bilibili观看功能演示地址:

【【南海无意】第一支视频求三连！】 https://www.bilibili.com/video/BV1KDgrejERY/?share_source=copy_web&vd_source=d7467093b4e64d3891372565c685c05b
