光纤
一、光纤:是通过光传递信息的一种技术
二、光纤的构成:双层结构纤维状透明材质构成(玻璃和塑料)
三、工作原理:通过线芯来传导光信号来传输数字信息。

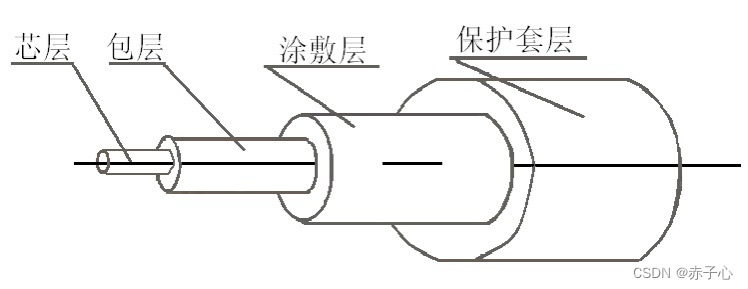

四、光纤的结构:
纤芯:光纤的中心部分,折射率高,光线在这一层传导。
包层:位于线芯的外沿部分,折射率低。
涂覆层:光纤涂覆层是在光纤皮层外涂覆一层保护性聚合物材料,光纤涂覆层不仅具有保持光纤强度、防止光纤微弯损耗和防止光纤受潮的作用,还可减少光纤的机械损伤。
保护套层:保护作用
五、光纤的分类:单模光纤和多模光纤
六、单模光纤和多模光纤的区别:
1.颜色不同在国际标准中(TIA-598-c)明确规定单模光纤为黄色,多模光纤OM 1•OM2为橙色。 多模光纤OM3/OM4为水绿色。
2.线芯直径的不同(线芯的直径对光的传导有很大的影响,光芯的大小决定了光线的入射角度,根据光芯的直径也可以分为单模和多模)
单模光纤线芯直径为9微米
多模光纤线芯直径为62.5微米或50微米
3工作波长的不同(波长是代表光线频谱的一个数字和频率有关,一般来说短波的辐射靠其波长来识别,而长波的辐射靠其频率来识别‘光纤中常用波长:850纳米、1300纳米、1310纳米和1550纳米’)
多模光纤波长:适用于850纳米和1300纳米的波长。
单模光纤波长:适用于1310纳米和1550纳米的波长。
4传输距离的不同
在GB 50311《综合布线系统设计规范》中进行了详细的规定。
单模与多么光纤在不同的应用网络中,其最大的信道长度也不同。
5光源发射器不同
多模光纤为发光二极管,光频普宽,光波不纯净,光传输色散大,传输距离小。
单模光纤为激光器,光频普窄,光波纯净,光波纯净,光传输色散小,传输距离远。
6.相关搭配设备成本的不同
多模光纤的纤芯较粗,入射角较大的光也可以进入,所以可以有多条光线在多模纤芯中同时进行传导,多模光纤中能通过的光线较多,对光源和光敏源的性能要求较低。相应设备价格也较低。
单模光纤的纤芯只能传导一条光线,能通过的光线较少,对光源和光敏源的性能要求较高。相应价格也就更高。
