基本原理

MPLS VPN 基于 MPLS 技术，利用标签交换机制转发数据。在网络边缘（PE 设备）对不同 VPN 的数据包打不同标签，核心网络（P 设备）根据标签快速转发，到达目标 PE 设备后再根据标签进行识别和处理，实现不同 VPN 之间的隔离和数据安全传输。

关键设备名词

用户边缘设备（CE）：位于用户侧，连接用户网络和服务提供商网络，通常是企业路由器或交换机，它对 VPN 的细节并不了解，只负责与服务提供商网络进行数据交互。

运营商边缘设备（PE）：位于服务提供商网络边缘，直接与 CE 设备相连。PE 设备负责识别和处理不同 VPN 的数据包，为其分配和交换标签，实现 VPN 之间的隔离和互通。

运营商核心设备（P）：位于服务提供商网络核心，不直接与 CE 设备相连。P 设备只根据标签进行数据包的转发，不关心数据包所属的 VPN，从而提高了网络的转发效率。

主要优势

良好的扩展性：可以轻松地添加新的 VPN 站点，而不需要对整个网络进行大规模的改造。服务提供商可以根据用户需求动态分配资源，满足不同规模企业的网络需求。

高效的数据转发：MPLS 标签交换技术使得数据包在核心网络中可以快速转发，减少了路由查找的时间，提高了网络的转发效率。特别是对于大型企业网络和数据流量较大的应用场景，MPLS VPN 能够提供更好的性能。

增强的安全性：不同 VPN 之间通过标签进行隔离，彼此之间无法直接访问，有效地保护了企业内部网络的安全。同时，服务提供商可以根据用户需求提供不同级别的安全服务，如访问控制、加密等。

多协议支持：MPLS VPN 可以支持多种网络层协议，如 IP、IPX 等，为企业提供了更灵活的网络解决方案。企业可以在同一个 MPLS VPN 网络中同时运行不同类型的业务，提高了网络的通用性和适应性。

应用场景

企业广域网互联：企业总部与分支机构之间通过 MPLS VPN 建立安全、高效的广域网络连接，实现数据共享、语音通信和视频会议等应用。

服务提供商网络：电信运营商等服务提供商可以利用 MPLS VPN 技术为多个企业客户提供虚拟专用网络服务，实现不同企业之间的网络隔离和数据安全传输。

网络拓扑

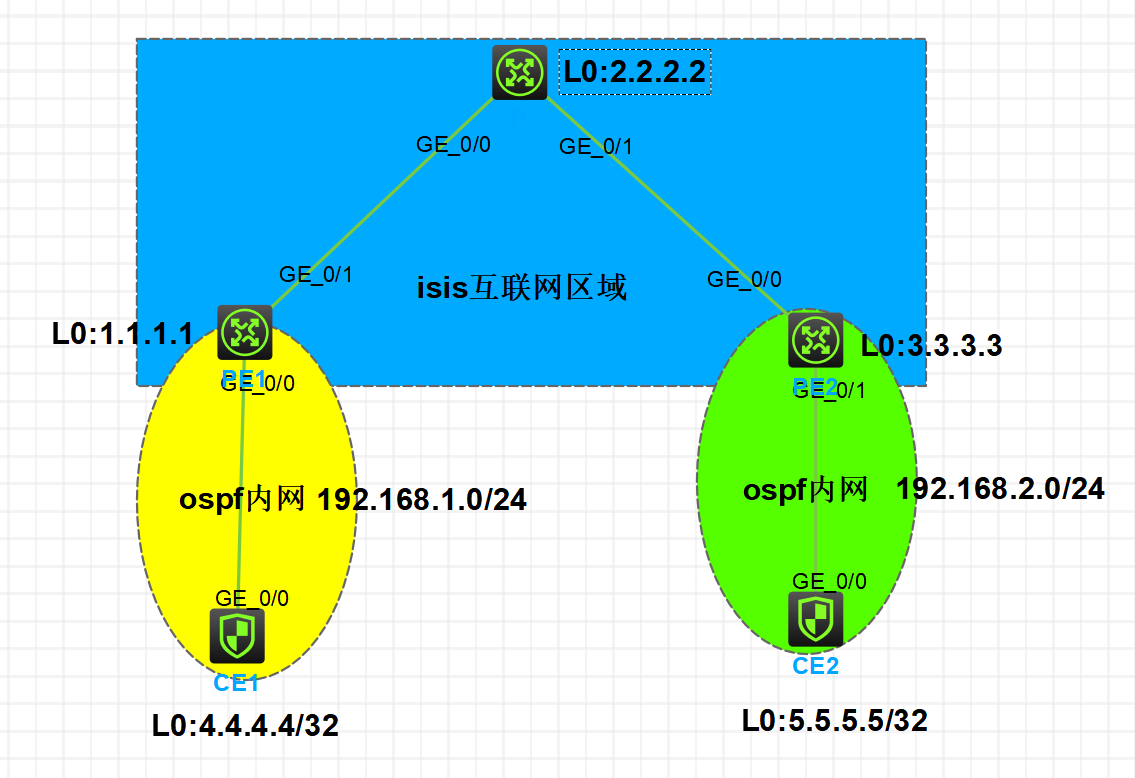

架构描述，矩形区域为互联网区域使用的是isis协议实现互通，并且建立了mpls标签隧道，椭圆区域属于内网区域，使用ospf区域实现互联互通。PE1和PE2建立IBGP邻居，通过mpls隧道传递vpn内网信息。

PE1主要配置

创建vpn实例（注意vpn实例在华三模拟器中双边必须相等，否则无法正确接收）
ip vpn-instance test
 route-distinguisher 10:10
 vpn-target 10:10 import-extcommunity
 vpn-target 10:10 export-extcommunity

isis 1
 network-entity 49.0000.0000.0001.00
#使用vpn实例建立ospf信息，以便后续路由在bgp中传递
ospf 1 vpn-instance test
 #引入bgp路由
 import-route bgp 100
 area 0.0.0.0
#必须注明lsr-id，lsr-id的地址必须是真实的，否则正确建立mpls隧道
 mpls lsr-id 1.1.1.1
 #动态分配mpls标签，简化操作
 mpls ldp
#
interface LoopBack0
 ip address 1.1.1.1 255.255.255.255
 isis enable 1
#
interface GigabitEthernet0/0
 #将接口绑定vpn实例
 ip binding vpn-instance test
 ip address 192.168.1.254 255.255.255.0
 ospf 1 area 0.0.0.0
#
interface GigabitEthernet0/1
 ip address 12.1.1.1 255.255.255.0
 isis enable 1
#使能mpls标签交换功能和动态分配功能
 mpls enable
 mpls ldp enable
#
bgp 100
 #与PE2建立ibgp关系
 peer 3.3.3.3 as-number 100
 #指定使用接口loopback 0 建立邻居
 peer 3.3.3.3 connect-interface LoopBack0
 #必须是在vpnv4地址族下使能，否则无法传递vpn路由
 address-family vpnv4
  peer 3.3.3.3 enable
 #
 ip vpn-instance test
  #在vpn实例下引入ospf路由
  address-family ipv4 unicast
   import-route ospf 1

其他设备配置大致相同，个别地址改变即可（注意事项已在代码中注释）

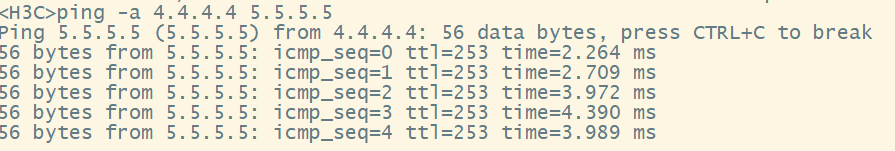

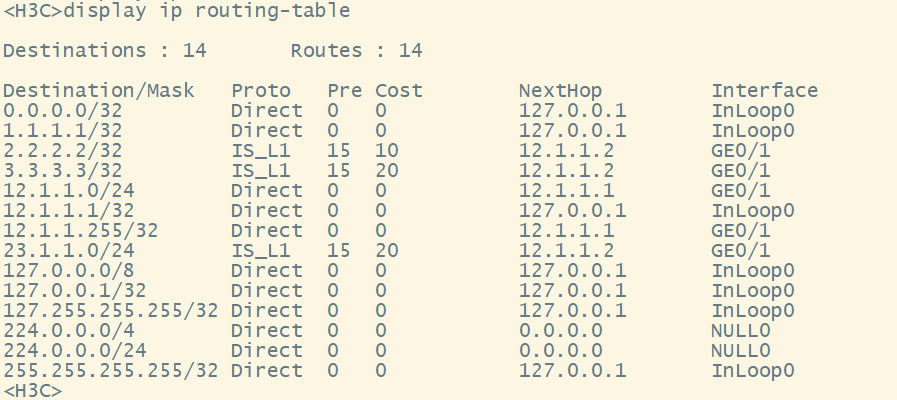

配置检查

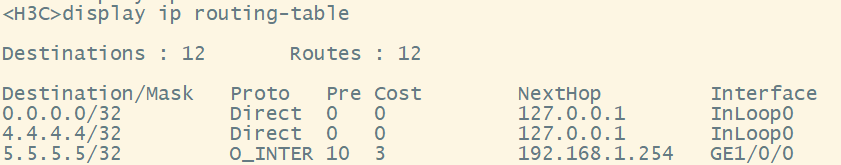

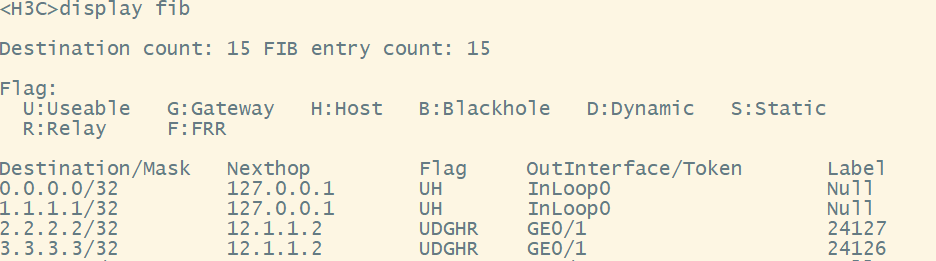

display fib //检查mpls标签是否正确分发

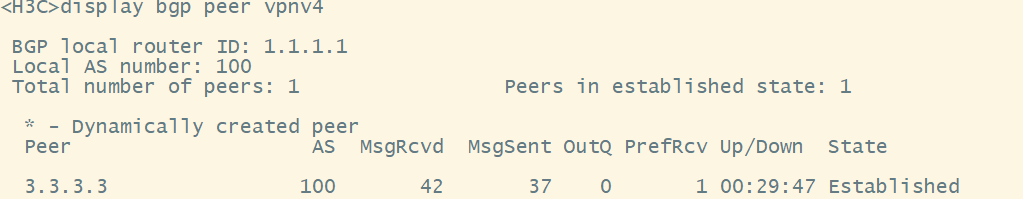

display bgp peer vpnv4 //检查bgp的vpnv4邻居是否正常建立，注意我们建立的一定是vpnv4邻居，不是普通的ipv4邻居

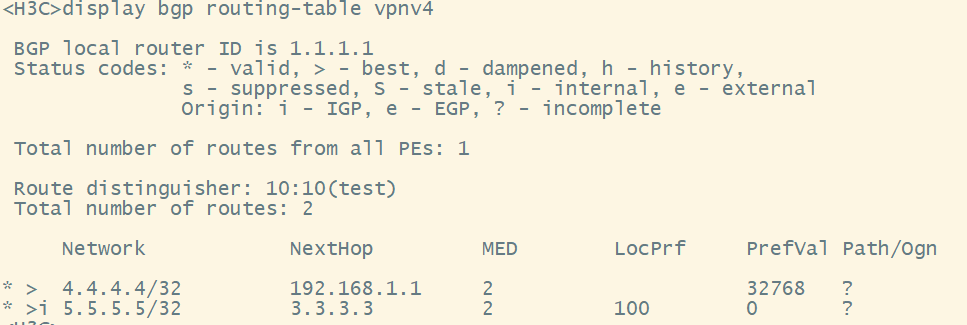

display bgp routing-table vpnv4 //查看bgp的vpnv4路由表是否存在，是否正确选中（如果一条都不存在，应该是邻居关系没有正常建立而且没有正确私网引入路由，检查bgp配置、mpls配置和私网ospf配置；如果只有己方的私网，应是bgp关系未正常建立、mpls标签未正常分发；如果是有路由但是没有最优选中，应是vpn实例问题，注意前面配置vpn实例时的注意事项）
